Mengenal Perbedaan MW dan MVA: Mana yang Asli 'Power' Listrik?

Table of Contents

Pernah dengar istilah MW atau MVA? Dua satuan ini sering banget muncul kalau lagi ngomongin listrik, terutama di dunia pembangkitan, transmisi, atau peralatan listrik gede kayak trafo dan generator. Sekilas kedengarannya mirip ya, sama-sama pake huruf M di depan (Mega, artinya juta) dan V sama A (Volt dan Ampere). Tapi ternyata, MW dan MVA itu nunjukkin dua hal yang beda dan punya peran penting masing-masing di sistem listrik. Yuk, kita bedah tuntas biar nggak bingung lagi!

Image just for illustration

Kenalan Sama MW (Megawatt): Daya Aktif yang Bikin Alat Nyala¶

MW itu singkatan dari Megawatt. Nah, Watt (W) sendiri adalah satuan buat daya aktif atau real power. Gampangnya gini, daya aktif ini adalah daya yang benar-benar dipakai atau diubah jadi kerja yang berguna, misalnya bikin lampu nyala, motor muter, heater panas, atau komputer jalan. Ini adalah daya yang kamu bayar ke PLN di tagihan listrik bulananmu.

Daya aktif ini dihitung dari tegangan (Volt) dikali arus (Ampere) dikali faktor daya (power factor). Jadi, rumusnya kira-kira gini: P (Watt) = V x I x cos(phi). Nah, cos(phi) inilah yang namanya power factor, nilainya antara 0 sampai 1. MW itu cuma Watt dalam skala besar, 1 MW = 1.000.000 Watt.

Kenapa disebut daya aktif? Karena dia benar-benar aktif melakukan kerja. Kayak bensin di motor kamu, bensin itu diubah jadi energi gerak yang bikin motor jalan. Daya aktif itu mirip bensinnya di dunia listrik.

Contoh Penggunaan MW¶

Kamu bakal sering lihat rating dalam MW di pembangkit listrik. Misalnya, Pembangkit Listrik Tenaga Panas Bumi (PLTP) bisa punya kapasitas 100 MW. Artinya, pembangkit itu bisa menghasilkan daya listrik aktif sebesar 100 Megawatt yang siap disalurkan ke konsumen untuk menjalankan segala macam peralatan.

Motor listrik juga punya rating daya keluaran dalam Watt atau kiloWatt (kW), yang merupakan daya aktif yang diubah motor jadi energi mekanik buat muter beban. Lampu LED 10 Watt, AC 1000 Watt (1 kW), itu semua nunjukkin daya aktif yang mereka konsumsi.

Kenalan Sama MVA (Megavolt Ampere): Daya Semu, Total Kekuatan Listrik¶

Sekarang pindah ke MVA. MVA itu singkatan dari Megavolt Ampere. Ini adalah satuan buat daya semu atau apparent power. Daya semu ini adalah total daya listrik yang mengalir dalam suatu rangkaian AC (arus bolak-balik). Daya semu ini dihitung cuma dari tegangan (Volt) dikali arus (Ampere), tanpa melibatkan power factor. Jadi, rumusnya gini: S (Volt-Ampere) = V x I. MVA itu cuma Volt-Ampere dalam skala besar, 1 MVA = 1.000.000 Volt-Ampere.

Nah, kenapa disebut daya semu? Karena daya ini seolah-olah ada sebanyak itu, tapi tidak semuanya bisa diubah jadi kerja yang berguna (daya aktif). Daya semu ini adalah vektor jumlah dari daya aktif (MW) dan daya reaktif (MVAr).

Komponen Daya Semu¶

Daya semu (MVA) terdiri dari dua komponen utama:
1. Daya Aktif (MW): Yang tadi kita bahas, daya yang berguna buat kerja nyata.
2. Daya Reaktif (MVAr): Ini daya yang dibutuhkan oleh komponen listrik yang bersifat induktif (kayak motor, trafo, ballast lampu neon) atau kapasitif (kayak kapasitor). Daya reaktif ini nggak dipakai buat kerja nyata, tapi diperlukan untuk membangun medan magnet atau medan listrik agar peralatan bisa beroperasi. Ibaratnya, daya reaktif ini “arus bolak-balik” yang cuma mondar-mandir antara sumber dan beban, nggak hilang jadi kerja, tapi bikin ada arus yang mengalir. MVAr itu satuan buat daya reaktif.

Jadi, MVA itu ngasih tahu kita berapa total “kemampuan” sistem atau peralatan untuk menghantarkan atau menangani daya, termasuk daya yang dipakai buat kerja (MW) dan daya yang cuma mondar-mandir buat “ngaktifin” peralatan (MVAr).

Kenapa MVA Penting?¶

Peralatan listrik kayak trafo, kabel, saklar, atau generator itu ukurannya ditentukan oleh total arus yang mengalir melaluinya dan tegangan sistemnya. Arus total ini dipengaruhi oleh daya aktif dan daya reaktif. Makin besar arus yang ngalir (entah itu arus buat daya aktif atau reaktif), makin besar ukuran kabel yang dibutuhkan, makin besar rugi-rugi daya di kabel, dan makin besar kapasitas peralatan proteksi. Makanya, rating peralatan listrik sering banget pakai satuan MVA, bukan MW. Ini nunjukkin kapasitas total yang bisa ditangani peralatan tersebut.

Sang Segitiga Daya: MW, MVAr, dan MVA¶

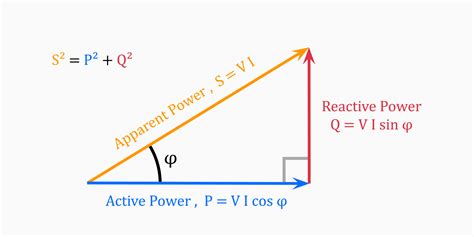

Hubungan antara Daya Aktif (MW), Daya Reaktif (MVAr), dan Daya Semu (MVA) bisa digambarkan pakai konsep Segitiga Daya (Power Triangle). Ini konsep fundamental di listrik arus bolak-balik.

Image just for illustration

Bayangin sebuah segitiga siku-siku:
* Sisi mendatar (alas) adalah Daya Aktif (P), diukur dalam MW.
* Sisi tegak (tinggi) adalah Daya Reaktif (Q), diukur dalam MVAr.
* Sisi miring (hipotenusa) adalah Daya Semu (S), diukur dalam MVA.

Hubungan matematisnya sesuai teorema Pythagoras:
S² = P² + Q²
MVA² = MW² + MVAr²

Atau S = √ (P² + Q²)
MVA = √ (MW² + MVAr²)

Sudut antara sisi mendatar (MW) dan sisi miring (MVA) disebut sudut phi (φ). Cosinus dari sudut phi ini adalah faktor daya (power factor).
Power Factor (PF) = cos(φ) = P / S = MW / MVA

• Kalau power factor-nya 1 (atau mendekati 1), berarti sebagian besar daya semu (MVA) adalah daya aktif (MW). Artinya, MVAr-nya kecil banget atau nol. Ini ideal banget!
• Kalau power factor-nya kecil (jauh dari 1, misalnya 0.7 atau 0.8), berarti ada banyak daya reaktif (MVAr) yang mengalir. MW jadi jauh lebih kecil dari MVA.

Apa itu MVAr (Daya Reaktif)?¶

Seperti disinggung sedikit di atas, MVAr (Megavolt Ampere reaktif) adalah satuan untuk daya reaktif. Daya ini dibutuhkan oleh beban-beban tertentu untuk bisa beroperasi, tapi nggak diubah jadi kerja mekanik atau panas. Contoh paling umum adalah motor listrik (yang punya kumparan induktor) dan trafo. Mereka butuh daya reaktif untuk menciptakan medan magnet yang diperlukan buat kerjanya.

MVAr ini ibarat “biaya tambahan” atau “daya angkut” yang harus disediakan oleh sistem tenaga listrik. Meskipun nggak menghasilkan kerja, daya reaktif ini tetap bikin arus mengalir di jaringan dan peralatan. Makin besar kebutuhan MVAr, makin besar arus total yang mengalir, dan otomatis makin besar daya semu (MVA) yang harus ditangani sistem.

Pentingnya Power Factor¶

Power factor itu ibarat efisiensi pemanfaatan daya semu.
* Power Factor tinggi (mendekati 1): Mayoritas daya semu (MVA) adalah daya aktif (MW). Artinya, untuk menghasilkan sejumlah MW, sistem hanya perlu menyediakan MVA yang tidak jauh lebih besar. Arus yang mengalir lebih kecil untuk jumlah MW yang sama. Ini bagus buat efisiensi jaringan.
* Power Factor rendah (jauh dari 1): Ada banyak daya reaktif (MVAr) yang mengalir. Untuk menghasilkan sejumlah MW, sistem harus menyediakan MVA yang jauh lebih besar. Arus yang mengalir jadi lebih besar, meskipun daya aktif yang dipakai sama. Ini nggak efisien, bikin rugi-rugi di jaringan makin gede, dan bisa bikin peralatan kelebihan beban (overload) MVA-nya.

PLN atau penyedia listrik lainnya biasanya punya ketentuan soal power factor minimum buat pelanggan industri atau bisnis besar. Kalau power factor-nya terlalu rendah, pelanggan bisa kena denda karena dianggap memberatkan jaringan.

Perbedaan Kunci Antara MW dan MVA¶

Oke, setelah tahu konsepnya, mari kita rangkum perbedaan utama antara MW dan MVA:

Fitur	MW (Megawatt)	MVA (Megavolt Ampere)
Jenis Daya	Daya Aktif (Real Power)	Daya Semu (Apparent Power)
Apa yang Diukur	Daya yang diubah jadi kerja berguna (panas, gerak, cahaya)	Total daya yang mengalir dalam sirkuit AC
Rumus Dasar	P = V x I x cos(phi)	S = V x I
Komponen	Hanya komponen daya aktif	Gabungan Daya Aktif (MW) dan Daya Reaktif (MVAr) secara vektor
Satuan	Watt (W), kiloWatt (kW), MegaWatt (MW)	Volt-Ampere (VA), kiloVolt-Ampere (kVA), MegaVolt-Ampere (MVA)
Pembayaran Listrik	Umumnya ini yang ditagihkan (tergantung tarif)	Mempengaruhi ukuran jaringan dan peralatan, secara tidak langsung memengaruhi biaya (lewat power factor dan rugi-rugi)
Rating Umum	Kapasitas pembangkit, konsumsi beban (heater, lampu, motor daya output)	Kapasitas trafo, kabel, generator (daya total), peralatan saklar
Hubungan dengan Power Factor	P = S x PF = MVA x PF	S = P / PF = MW / PF

Secara simpel, MW itu “daya yang benar-benar kamu pakai”, sedangkan MVA itu “daya total yang harus disediakan biar kamu bisa pakai MW segitu”. MVA itu selalu lebih besar atau sama dengan MW. MVA sama dengan MW cuma kalau power factor-nya sempurna (yaitu 1).

mermaid graph LR S(Daya Semu - MVA) --> P(Daya Aktif - MW); S --> Q(Daya Reaktif - MVAr); P -- cos(phi) --> S; Q -- sin(phi) --> S; P --- Q; note on link P --- Q P dan Q tegak lurus end note on link P -- cos(phi) --> S PF = cos(phi) = P/S end note on link Q -- sin(phi) --> S sin(phi) = Q/S end P -- ^2 + ^2 = ^2 --> S; note on link P -- ^2 + ^2 = ^2 --> S P^2 + Q^2 = S^2 end

Diagram di atas menunjukkan hubungan vektor antara Daya Aktif (P), Daya Reaktif (Q), dan Daya Semu (S). Daya Aktif dan Reaktif saling tegak lurus, dan Daya Semu adalah resultannya.

Kenapa Beda Ini Penting Banget di Dunia Nyata?¶

Memahami perbedaan antara MW dan MVA itu krusial di industri listrik karena beberapa alasan:

Pengaruh ke Tagihan Listrik¶

Seperti disebut tadi, tagihan listrik untuk konsumen rumah tangga biasanya dihitung berdasarkan pemakaian energi aktif dalam kiloWatt-jam (kWh). Ini berasal dari daya aktif (kW atau MW) yang kamu pakai dikalikan lamanya pemakaian. Namun, untuk pelanggan industri besar, tagihannya bisa mencakup komponen biaya berdasarkan daya semu (kVA atau MVA) dan juga denda kalau power factor-nya rendah. Kenapa? Karena meskipun kamu cuma pakai daya aktif (MW), sistem listrik (PLN) tetap harus menyediakan daya semu (MVA) yang mencukupi, yang mana itu butuh investasi di peralatan dan jaringan.

Pengaruh ke Ukuran Peralatan Listrik¶

Peralatan listrik seperti trafo, kabel, generator, dan switchgear (peralatan saklar dan proteksi) itu didesain dan diberi rating berdasarkan arus maksimum yang bisa mereka tangani dengan aman. Arus maksimum ini berbanding lurus dengan daya semu (MVA = V x I). Trafo 100 MVA bisa mengalirkan arus yang jauh lebih besar daripada trafo 50 MVA, meskipun tegangan sistemnya sama. Rating MVA pada trafo menunjukkan kapasitas total daya (aktif + reaktif) yang bisa dilewatkannya. Jika kamu melebihi rating MVA-nya (misalnya trafo 100 MVA dilewati daya semu 110 MVA), trafo itu bisa overheat dan rusak karena arusnya terlalu besar.

Generator juga sering punya dua rating: rating MW dan rating MVA pada power factor tertentu. Rating MW menunjukkan berapa daya aktif maksimum yang bisa dihasilkannya (terkait dengan kekuatan mesin penggeraknya, misal turbin). Rating MVA menunjukkan berapa total daya (aktif+reaktif) yang bisa dihasilkan oleh kumparan generator tanpa overheat (terkait dengan desain kumparan dan sistem pendinginnya).

Pengaruh ke Efisiensi Sistem¶

Menyalurkan daya reaktif (MVAr) dalam jumlah besar melalui jaringan listrik itu nggak gratis. Daya reaktif ini bikin arus total (yang menentukan MVA) jadi lebih besar. Arus yang lebih besar ini mengalir melalui kabel, trafo, dan peralatan lainnya, menyebabkan rugi-rugi daya (disebut rugi-rugi I²R) yang lebih besar dalam bentuk panas. Rugi-rugi ini mengurangi efisiensi penyaluran listrik. Makin banyak MVAr yang mengalir, makin besar MVA yang perlu disalurkan, makin besar rugi-ruginya.

Image just for illustration

Jadi, kalau kamu punya power factor yang rendah (banyak butuh MVAr), sistem pembangkitan dan transmisi harus bekerja lebih keras dan menyalurkan MVA yang lebih besar hanya untuk mengirimkan jumlah MW yang sama ke kamu. Ini bikin seluruh sistem jadi kurang efisien dan lebih mahal untuk dioperasikan.

Fakta Menarik & Analogi Seru¶

Buat lebih gampang bayangin bedanya MW dan MVA, ada beberapa analogi yang sering dipakai:

1. Analogi Bir atau Kopi: Bayangin kamu pesan segelas bir atau kopi berbusa.

   • MW: Itu adalah cairan bir/kopi yang sesungguhnya di dalam gelas. Ini yang benar-benar bisa kamu minum dan nikmati (daya aktif).
   • MVAr: Itu adalah busa di atasnya. Busa ini ngisi gelas, bikin gelas kelihatan penuh, tapi nggak bisa kamu minum dan nikmati (daya reaktif). Busa ini ada dan butuh ruang di gelas, tapi nggak berguna.
   • MVA: Itu adalah total isi gelas, termasuk cairan bir/kopi dan busanya. Ini adalah total yang harus ditampung oleh gelas.
   • Power Factor: Itu adalah proporsi antara cairan bir/kopi dan busa. Makin tinggi power factor, makin sedikit busa, makin banyak cairan. Makin rendah power factor, makin banyak busa, makin sedikit cairan di dalam gelas yang sama ukurannya.

2. Analogi Kuda Narik Gerobak:

   • MW: Ini adalah komponen tarikan kuda yang lurus ke depan, yang benar-benar bikin gerobak bergerak maju (kerja berguna).
   • MVAr: Ini adalah komponen tarikan kuda yang nyamping (misalnya kuda agak belok atau jalannya nggak lurus banget). Tarikan ini bikin kuda tetep narik dan pakai tenaga, tapi nggak bikin gerobak maju ke depan secara efektif (daya reaktif).
   • MVA: Ini adalah total kekuatan tarikan kuda (vektor total dari tarikan ke depan dan ke samping). Ini adalah total “beban” yang dirasakan si kuda.
   • Power Factor: Ini seberapa lurus tarikan si kuda ke depan. Kalau kudanya narik lurus banget (PF tinggi), semua tenaganya jadi MW. Kalau kudanya banyak narik nyamping (PF rendah), sebagian tenaganya jadi MVAr yang nggak bikin gerobak maju cepat.

Fakta Menarik: Di jaringan listrik besar (level transmisi), rugi-rugi daya akibat daya reaktif (MVAr) bisa signifikan banget. Operator jaringan harus terus mengatur pembangkitan dan kompensasi daya reaktif (pakai kapasitor bank atau FACTS devices) buat menjaga tegangan stabil dan meminimalkan rugi-rugi. Ini bikin operasional jaringan listrik jadi kompleks!

Tips: Membaca Rating Peralatan Listrik¶

Saat melihat rating peralatan listrik, perhatikan satuannya:

• Trafo: Ratingnya hampir selalu dalam kVA atau MVA. Ini menunjukkan kapasitas total daya yang bisa ditangani trafo tanpa overheat. Trafo 100 MVA bisa menyalurkan kombinasi MW dan MVAr asalkan total MVA-nya nggak lebih dari 100. Misalnya, bisa menyalurkan 90 MW dan ~43.6 MVAr (√[90² + 43.6²] ≈ 100), atau 80 MW dan ~60 MVAr (√[80² + 60²] = 100). Trafo tidak menghasilkan daya, dia hanya mentransfer daya dari satu tegangan ke tegangan lain. Kapasitas transfer ini dibatasi oleh arusnya, makanya ratingnya MVA.
• Generator: Sering punya rating dalam MW dan MVA pada power factor tertentu (misalnya 100 MW / 125 MVA @ 0.8 PF). Rating MW adalah kapasitas daya aktif maksimum, ditentukan oleh tenaga penggerak (turbin). Rating MVA adalah kapasitas daya semu maksimum kumparan generator, ditentukan oleh desain elektrik dan pendinginnya. Power factor rating menunjukkan kombinasi MW dan MVAr yang optimal atau batas operasional. Pada contoh di atas, generator bisa menghasilkan 100 MW daya aktif dan pada saat yang sama bisa menghasilkan atau menyerap daya reaktif sampai total daya semunya 125 MVA, yang terjadi saat power factor 0.8 (100 MW / 125 MVA = 0.8). Generator juga bisa beroperasi pada kombinasi MW dan MVAr lain asalkan total MVA-nya tidak melebihi 125 MVA dan MW-nya tidak melebihi 100 MW.
• Beban (Motor, Pemanas, Lampu): Pemanas (heater), setrika, oven, lampu pijar ratingnya biasanya dalam Watt (W) atau kW. Ini karena mereka beban resistif murni (cos(phi) = 1), jadi MVA ≈ MW. Motor listrik, lampu neon/LED modern (pakai ballast elektronik), komputer, AC punya rating dalam Watt/kW (daya aktif yang dipakai) dan kadang dilengkapi info power factor. Rating motor juga ada yang pakai daya mekanik output (HP atau kW). Daya listrik input motor itu MVA atau kW, sedangkan daya mekanik outputnya kW atau HP. Selalu ada kerugian di motor, jadi daya listrik input selalu lebih besar dari daya mekanik output.

Pentingnya Memahami Power Factor¶

Mengingat MVA adalah gabungan MW dan MVAr, dan MVAr itu bikin arus mengalir tanpa menghasilkan kerja nyata, menjaga power factor tetap tinggi itu jadi penting banget.

• Untuk Konsumen: Power factor rendah (banyak butuh MVAr) bikin arus yang kamu tarik dari jaringan lebih besar. Meskipun kamu bayar berdasarkan kWh (MW jam), arus yang besar ini bisa bikin kabel atau peralatan di rumahmu jadi lebih panas atau bahkan overload kalau ukurannya pas-pasan. Di industri, power factor rendah bisa kena denda dan bikin rugi-rugi daya di instalasi sendiri juga gede.
• Untuk Penyedia Listrik (PLN): Power factor rendah dari konsumen bikin PLN harus menyediakan MVA yang lebih besar. Ini berarti PLN butuh trafo yang lebih besar, kabel yang lebih tebal, dan peralatan lainnya yang ukurannya lebih besar dan lebih mahal, hanya untuk mengirimkan jumlah MW yang sama. Selain itu, power factor rendah bikin tegangan di jaringan gampang turun (voltage drop), yang bisa mengganggu kualitas listrik.

Makanya, di banyak tempat, terutama industri, ada upaya untuk memperbaiki power factor, misalnya dengan memasang bank kapasitor. Kapasitor ini menghasilkan daya reaktif (MVAr) kebalikannya beban induktif, sehingga kebutuhan MVAr dari jaringan bisa dikurangi atau bahkan dinolkan. Ini bikin power factor naik mendekati 1, arus total yang ditarik dari jaringan berkurang, MVA yang perlu disediakan PLN juga berkurang, dan rugi-rugi di jaringan pun mengecil.

Kesimpulan¶

MW dan MVA itu dua satuan yang berbeda tapi sangat terkait di dunia listrik AC. MW (Megawatt) mengukur daya aktif, yaitu daya yang benar-benar dipakai untuk melakukan kerja berguna. MVA (Megavolt Ampere) mengukur daya semu, yaitu total daya yang mengalir dalam sirkuit, merupakan gabungan vektor antara daya aktif (MW) dan daya reaktif (MVAr).

Memahami perbedaan ini penting banget untuk mendesain sistem tenaga listrik, menentukan ukuran peralatan (trafo, kabel, generator), menghitung rugi-rugi, dan mengoptimalkan efisiensi penyaluran listrik. MVA selalu lebih besar atau sama dengan MW, perbedaannya dipengaruhi oleh power factor dan jumlah daya reaktif (MVAr) yang ada.

Intinya, meskipun MW adalah yang kamu bayar (energi yang kamu pakai), MVA adalah yang harus disediakan oleh sistem untuk mengalirkan MW tersebut, termasuk “daya angkut” tambahan untuk daya reaktif.

Semoga penjelasan ini bikin kamu makin paham bedanya MW dan MVA ya! Jangan sampai ketukar lagi!

Ada pertanyaan atau mau diskusi lebih lanjut soal MW, MVA, MVAr, atau Power Factor? Yuk, tulis komentarmu di bawah!
