Mengenal Beda SFP Single Mode dan Multimode Biar Gak Salah Pilih

Table of Contents

SFP (Small Form-factor Pluggable) module adalah komponen kecil tapi krusial dalam dunia jaringan modern, terutama yang menggunakan serat optik. Modul ini berfungsi sebagai antarmuka yang mengubah sinyal listrik dari perangkat jaringan (seperti switch atau router) menjadi sinyal optik dan sebaliknya. Ibaratnya, SFP ini adalah “penerjemah” yang memungkinkan sinyal data berjalan melalui kabel serat optik. Tanpa SFP, perangkat jaringan yang berbasis tembaga tidak akan bisa berkomunikasi melalui kabel serat optik.

SFP module ini sangat fleksibel karena bisa diganti atau di-upgrade dengan mudah sesuai kebutuhan jaringan. Ini beda banget sama transceiver yang tertanam langsung di board perangkat, yang kalau rusak atau butuh upgrade jadi lebih ribet urusannya. SFP memungkinkan kita menggunakan berbagai jenis kabel serat optik atau bahkan kabel tembaga hanya dengan mengganti modulnya. Kemampuannya untuk hot-swappable (bisa dilepas pasang saat perangkat menyala) juga bikin maintenance atau perluasan jaringan jadi lebih gampang tanpa harus mematikan seluruh sistem.

Meskipun ukurannya kecil, SFP module punya peran besar dalam menentukan performa dan jangkauan jaringan berbasis serat optik. Ada berbagai macam SFP yang tersedia di pasaran, dibedakan berdasarkan kecepatan data yang didukung (misalnya 1 Gbps, 10 Gbps, 40 Gbps, 100 Gbps), jarak transmisi, dan yang paling penting, jenis serat optik yang digunakan. Dua jenis serat optik paling umum adalah single mode dan multimode, dan ini yang membedakan jenis SFP yang dibutuhkan. Memahami perbedaan antara SFP single mode dan multimode ini esensial banget buat desainer jaringan, administrator, atau siapa pun yang berurusan dengan infrastruktur serat optik.

Apa Itu SFP?¶

Seperti yang sudah sedikit disinggung, SFP adalah transceiver atau modul optik yang bisa dipasang ke port SFP di switch, router, media converter, atau perangkat jaringan lainnya. Fungsinya adalah untuk mengirim dan menerima data melalui serat optik. Modul ini punya dua port: satu untuk mengirim (TX) dan satu untuk menerima (RX), meskipun ada juga jenis bidirectional (BiDi) yang cuma pakai satu port tapi bisa mengirim dan menerima data secara bersamaan menggunakan panjang gelombang berbeda. SFP ini jadi standar industri yang luas dan kompatibel dengan berbagai vendor perangkat jaringan, meskipun kadang ada isu kompatibilitas spesifik vendor yang perlu diperhatikan.

Keberadaan SFP memungkinkan fleksibilitas yang luar biasa dalam merancang jaringan. Kamu bisa menghubungkan dua switch menggunakan kabel tembaga dengan SFP tembaga, atau menghubungkannya dengan kabel serat optik untuk jarak yang lebih jauh hanya dengan mengganti modul SFP-nya. Ini bikin investasi perangkat jaringan utama jadi lebih awet karena tidak terikat pada satu jenis koneksi saja. Bayangkan kalau port optik sudah tertanam permanen, kalau kamu butuh koneksi tembaga atau sebaliknya, kamu harus ganti perangkat seluruhnya, kan repot dan mahal banget!

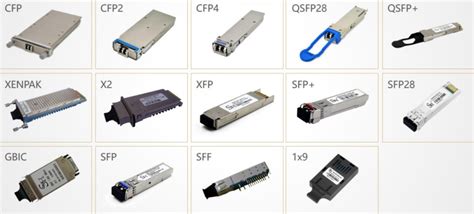

Selain SFP standar, ada juga varian yang lebih cepat seperti SFP+ (untuk 10 Gbps), SFP28 (untuk 25 Gbps), QSFP+ (untuk 40 Gbps), dan QSFP28 (untuk 100 Gbps atau lebih). Prinsip kerjanya kurang lebih sama, tapi kecepatan dan teknologi di dalamnya tentu lebih canggih. Namun, perbedaan mendasar antara single mode dan multimode tetap ada di modul-modul berkecepatan tinggi ini, meskipun implementasi teknisnya sedikit berbeda. Memilih modul yang tepat sangat bergantung pada kebutuhan spesifik aplikasi dan infrastruktur kabel yang sudah atau akan dipasang.

Image just for illustration

Memahami Konsep Mode Serat Optik¶

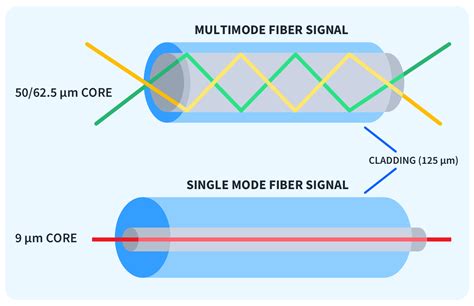

Sebelum bicara SFP-nya, kita harus paham dulu apa itu mode serat optik, karena ini yang mendasari perbedaan SFP single mode dan multimode. Mode di sini mengacu pada jalur (atau “mode”) di mana cahaya merambat di dalam inti (core) serat optik. Diameter inti serat optik ini sangat menentukan berapa banyak jalur cahaya yang bisa merambat di dalamnya. Ini ibarat jalan raya; ada jalan yang cuma bisa dilewati satu mobil dalam satu waktu, dan ada jalan tol yang bisa dilewati banyak mobil secara bersamaan.

Inti serat optik dilapisi oleh lapisan yang disebut cladding, yang berfungsi memantulkan cahaya kembali ke dalam inti melalui prinsip total internal reflection. Di luar cladding, ada lapisan pelindung yang disebut coating atau jaket luar. Ukuran inti dan cladding inilah yang menjadi pembeda utama antara serat optik single mode dan multimode. Pemilihan jenis serat optik ini akan sangat mempengaruhi karakteristik transmisi, termasuk jarak maksimum dan bandwidth yang bisa dicapai.

Serat Optik Single Mode: Jalur Tunggal untuk Jarak Jauh¶

Serat optik single mode (SMF - Single Mode Fiber) punya inti (core) yang sangat kecil, biasanya berdiameter 9 mikrometer (µm). Ukuran inti yang kecil ini hanya memungkinkan satu jalur cahaya (atau mode cahaya) untuk merambat di dalamnya. Cahaya merambat lurus di sepanjang inti tanpa banyak memantul dari dinding cladding. Karena hanya ada satu jalur cahaya, fenomena yang disebut modal dispersion (penyebaran sinyal karena jalur yang berbeda) практически tidak terjadi.

Ketiadaan modal dispersion ini adalah kunci utama kenapa serat optik single mode bisa mengirim data dengan kecepatan tinggi dan menempuh jarak yang sangat jauh, bahkan hingga puluhan atau ratusan kilometer, tanpa kehilangan sinyal yang signifikan. Sinyal optik tetap fokus dan tiba di tujuan pada waktu yang hampir bersamaan, memungkinkan transmisi data yang stabil dan berkecepatan tinggi. Serat single mode biasanya digunakan dalam jaringan tulang punggung (backbone), koneksi antar kota, bawah laut, atau di kampus/perusahaan besar yang membutuhkan koneksi antar gedung yang berjarak sangat jauh.

Serat Optik Multimode: Banyak Jalur, Jarak Lebih Pendek¶

Serat optik multimode (MMF - Multimode Fiber) punya inti (core) yang diameternya jauh lebih besar dibandingkan single mode, umumnya 50 µm atau 62.5 µm. Inti yang lebih besar ini memungkinkan banyak jalur cahaya (atau mode cahaya) untuk merambat di dalamnya secara bersamaan. Cahaya yang masuk ke dalam inti multimode akan memantul dari dinding cladding dan menempuh berbagai jalur dengan panjang yang berbeda untuk sampai ke ujung satunya.

Karena cahaya menempuh jalur yang berbeda-beda dengan panjang yang berbeda, sinyal optik akan tiba di tujuan pada waktu yang berbeda-beda. Fenomena ini disebut modal dispersion, yang menyebabkan sinyal “menyebar” atau blur. Modal dispersion ini membatasi jarak dan bandwidth yang bisa ditransmisikan melalui serat multimode. Semakin jauh jaraknya, semakin parah modal dispersion-nya, sehingga transmisi data berkecepatan tinggi hanya efektif pada jarak yang relatif pendek, biasanya hingga beberapa ratus meter saja. Serat multimode lebih umum digunakan untuk koneksi dalam satu gedung, antar lantai, atau di pusat data (data center) untuk koneksi antar rak atau antar peralatan dalam jarak dekat.

Image just for illustration

SFP Single Mode vs. SFP Multimode: Perbedaan Kunci¶

Sekarang kita masuk ke perbandingan SFP-nya. SFP single mode dan SFP multimode didesain secara spesifik untuk bekerja dengan jenis serat optik yang sesuai. Kamu tidak bisa begitu saja mencampuradukkan keduanya; SFP single mode harus dihubungkan dengan serat single mode, dan SFP multimode harus dihubungkan dengan serat multimode. Mencoba menggunakan SFP single mode dengan serat multimode, atau sebaliknya, tidak akan menghasilkan koneksi yang stabil atau bahkan tidak akan berfungsi sama sekali.

Berikut adalah perbedaan-perbedaan kunci antara SFP single mode dan multimode:

Jarak Transmisi¶

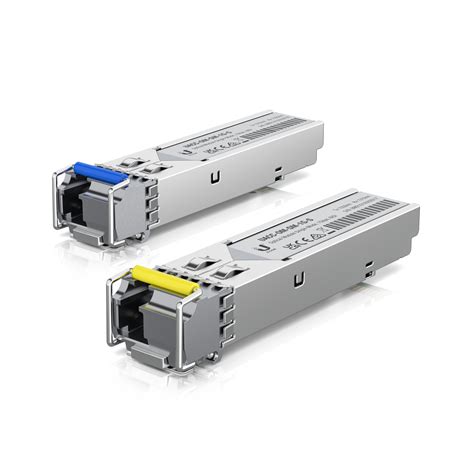

• SFP Single Mode: Dirancang untuk jarak jauh. Bisa menjangkau puluhan bahkan ratusan kilometer (tergantung jenis modulnya, misal SFP ZX, EX, ZR, dll.). Ini karena minimnya modal dispersion.

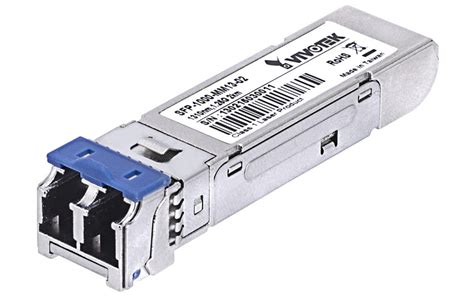

• SFP Multimode: Dirancang untuk jarak pendek hingga menengah. Umumnya hanya bisa menjangkau jarak hingga 550 meter untuk kecepatan 1 Gbps (menggunakan serat OM3) atau 400 meter (menggunakan serat OM4/OM5). Jarak akan semakin pendek untuk kecepatan yang lebih tinggi (misal, hanya sekitar 100 meter untuk 10 Gbps pada serat OM3). Pembatasan jarak ini disebabkan oleh modal dispersion.

Tipe Serat Optik yang Digunakan¶

• SFP Single Mode: Hanya kompatibel dengan serat optik single mode (SMF) dengan diameter inti 9/125 µm.
• SFP Multimode: Kompatibel dengan serat optik multimode (MMF) dengan diameter inti 50/125 µm atau 62.5/125 µm. Ada beberapa kategori serat multimode seperti OM1, OM2, OM3, OM4, dan OM5, yang menawarkan bandwidth dan jarak berbeda (OM3, OM4, OM5 adalah jenis yang dioptimalkan laser dan menawarkan jarak lebih jauh untuk kecepatan tinggi dibandingkan OM1/OM2).

Panjang Gelombang (Wavelength)¶

• SFP Single Mode: Umumnya menggunakan panjang gelombang yang lebih panjang, seperti 1310 nm atau 1550 nm. Panjang gelombang yang lebih panjang ini punya redaman (attenuation) yang lebih rendah saat melewati serat, cocok untuk jarak jauh.
• SFP Multimode: Umumnya menggunakan panjang gelombang yang lebih pendek, seperti 850 nm atau 1300 nm. Panjang gelombang 850 nm adalah yang paling umum untuk transmisi multimode jarak pendek.

Sumber Cahaya¶

• SFP Single Mode: Biasanya menggunakan laser DFB (Distributed Feedback Laser) atau FP (Fabry-Perot) laser. Laser ini menghasilkan cahaya dengan spektrum yang sangat sempit (hampir monokromatik), yang penting untuk menghindari chromatic dispersion (penyebaran sinyal karena panjang gelombang yang berbeda dalam satu mode) pada jarak jauh.
• SFP Multimode: Biasanya menggunakan LED (Light Emitting Diode) atau VCSEL (Vertical Cavity Surface Emitting Laser). VCSEL lebih umum untuk kecepatan yang lebih tinggi karena bisa dimodulasi lebih cepat. Sumber cahaya ini menghasilkan spektrum yang lebih lebar, tapi ini tidak terlalu masalah untuk jarak pendek pada serat multimode.

Warna Konektor/Latch¶

Secara visual, salah satu cara paling gampang membedakan modul SFP single mode dan multimode (dan kabel serat optiknya) adalah dari warna konektor atau latch (tuas pengunci) pada modul atau konektor kabel.

• SFP Single Mode: Latch atau boot konektor kabelnya biasanya berwarna biru atau hijau (untuk konektor APC).
• SFP Multimode: Latch atau boot konektor kabelnya biasanya berwarna hitam, abu-abu, atau krem.

Warna ini adalah standar industri untuk membantu teknisi di lapangan membedakan jenis serat dan konektor dengan cepat dan menghindari kesalahan pemasangan. Kabel serat single mode umumnya berwarna kuning, sementara kabel serat multimode umumnya berwarna oranye (OM1/OM2) atau aqua (OM3/OM4).

Biaya¶

• SFP Single Mode: Umumnya lebih mahal dibandingkan SFP multimode. Ini karena menggunakan komponen laser yang lebih canggih (laser DFB/FP) yang lebih mahal produksinya.
• SFP Multimode: Umumnya lebih murah dibandingkan SFP single mode, terutama untuk modul jarak pendek. Sumber cahaya VCSEL atau LED lebih murah.

Namun, perlu dicatat bahwa meskipun modul SFP multimode lebih murah, kabel serat optik multimode itu sendiri lebih mahal dibandingkan kabel serat single mode per meternya. Jadi, total biaya infrastruktur (modul + kabel) perlu dipertimbangkan. Untuk jarak yang sangat jauh, meskipun modul SMF lebih mahal, biaya kabel SMF per meternya yang lebih murah dan kemampuannya menempuh jarak jauh menjadikannya pilihan yang lebih ekonomis secara keseluruhan dibandingkan mencoba menempuh jarak yang sama dengan serat multimode (yang mungkin tidak memungkinkan atau butuh penguat sinyal).

Aplikasi Umum¶

• SFP Single Mode: Digunakan untuk koneksi jarak jauh. Contoh: Jaringan metro, jaringan akses (FTTx), jaringan tulang punggung (backbone) perusahaan besar atau kampus, koneksi antar bangunan yang jaraknya lebih dari beberapa ratus meter.
• SFP Multimode: Digunakan untuk koneksi jarak pendek. Contoh: Jaringan dalam gedung, koneksi antar rak di data center, koneksi antar perangkat dalam satu ruangan atau lantai.

Image just for illustration

Image just for illustration

Mengapa Ada Perbedaan Mode?¶

Alasan teknis utama adanya perbedaan mode ini dan dampaknya pada jarak adalah fenomena yang sudah disebut: modal dispersion.

Di serat multimode, cahaya yang masuk ke inti yang besar bisa merambat melalui banyak “jalur” atau mode dengan sudut pantul yang berbeda. Cahaya yang merambat lurus di tengah inti (mode orde rendah) akan menempuh jarak terpendek. Cahaya yang memantul berulang kali dari cladding (mode orde tinggi) akan menempuh jarak yang lebih panjang. Akibatnya, pulsa cahaya yang tadinya tajam saat masuk ke serat, akan “menyebar” atau melebar saat keluar di ujung yang lain karena komponen-komponennya tiba pada waktu yang berbeda. Semakin jauh jaraknya, semakin parah penyebaran ini.

Jika pulsa cahaya ini terlalu menyebar, mereka bisa tumpang tindih dengan pulsa berikutnya, membuat receiver sulit membedakan antara pulsa “on” (1) dan “off” (0). Ini yang membatasi kecepatan data dan jarak transmisi pada serat multimode. Pada kecepatan rendah atau jarak sangat pendek, modal dispersion tidak begitu jadi masalah. Tapi pada kecepatan tinggi (misal 10 Gbps ke atas) dan jarak ratusan meter, modal dispersion jadi faktor pembatas utama.

Serat single mode, dengan intinya yang sangat kecil, hanya memungkinkan satu mode cahaya untuk merambat. Semua cahaya menempuh jalur yang sama. Karena itu, modal dispersion praktisch tidak terjadi. Ini memungkinkan pulsa cahaya tetap tajam dan jelas meskipun sudah menempuh jarak puluhan kilometer, sehingga bisa mendukung transmisi data berkecepatan sangat tinggi pada jarak yang sangat jauh.

Selain modal dispersion, ada juga chromatic dispersion (penyebaran karena panjang gelombang berbeda) dan polarization mode dispersion (PMD - penyebaran karena orientasi polarisasi cahaya). Namun, pada serat multimode, modal dispersion adalah faktor pembatas yang paling dominan. Pada serat single mode, di mana modal dispersion minimal, chromatic dispersion dan PMD menjadi faktor pembatas utama pada jarak yang sangat jauh, tapi dampaknya jauh lebih kecil dibandingkan modal dispersion pada multimode.

Memilih SFP yang Tepat: Pertimbangan Penting¶

Memilih antara SFP single mode dan multimode sebenarnya tidak rumit asalkan kamu tahu kebutuhanmu dan infrastruktur yang sudah ada. Berikut beberapa pertimbangan penting:

Jarak yang Dibutuhkan¶

Ini adalah faktor penentu paling utama.
* Butuh koneksi antar gedung yang jaraknya ratusan meter atau bahkan kilometer? Pilih SFP Single Mode.
* Butuh koneksi antar rak di data center, antar lantai, atau di dalam satu gedung yang jaraknya kurang dari 550 meter? Pilih SFP Multimode.

Jangan memaksakan SFP multimode untuk jarak yang melebihi spesifikasinya, karena performanya akan sangat buruk atau bahkan tidak berfungsi sama sekali.

Infrastruktur Kabel yang Sudah Ada¶

Apakah lokasi yang akan dihubungkan sudah memiliki kabel serat optik terpasang?
* Kalau sudah ada kabel serat single mode (biasanya berwarna kuning), pilih SFP Single Mode.
* Kalau sudah ada kabel serat multimode (biasanya berwarna oranye, aqua, atau krem), pilih SFP Multimode.

Mencampur SFP dengan jenis kabel serat yang salah adalah kesalahan umum yang sering terjadi dan mengakibatkan koneksi gagal. Pastikan jenis SFP (single mode/multimode) dan jenis kabel serat yang digunakan match.

Kecepatan Jaringan¶

Kecepatan (1 Gbps, 10 Gbps, dst.) juga mempengaruhi pemilihan, terutama pada serat multimode. Seperti dibahas sebelumnya, jarak maksimum untuk SFP multimode akan berkurang seiring dengan meningkatnya kecepatan. Pastikan SFP multimode yang dipilih (dan jenis serat multimode-nya seperti OM3/OM4) mendukung kecepatan dan jarak yang kamu butuhkan. SFP single mode umumnya lebih fleksibel dalam mendukung kecepatan tinggi pada jarak jauh.

Anggaran¶

Pertimbangkan total biaya, termasuk modul SFP dan kabel serat optik.
* Untuk koneksi jarak pendek, SFP multimode dan kabelnya cenderung lebih ekonomis.
* Untuk koneksi jarak jauh, meskipun SFP single mode lebih mahal per modul, biaya kabel serat single mode per meternya lebih murah, dan kemampuan jaraknya yang superior menjadikannya pilihan yang lebih cost-effective secara keseluruhan dibandingkan menggunakan banyak SFP multimode dan mungkin perangkat penguat sinyal untuk jarak yang sama (yang mana juga tidak efektif karena limitasi modal dispersion).

Kesalahan Umum Saat Memilih SFP¶

Beberapa kesalahan yang sering terjadi:

1. Memilih SFP yang salah jenis (single mode vs multimode) untuk kabel yang ada: Ini kesalahan paling fatal. Selalu pastikan jenis SFP sesuai dengan jenis kabel serat yang terpasang.
2. Mengabaikan jarak maksimum: Setiap SFP single mode atau multimode punya spesifikasi jarak maksimum. Jangan gunakan modul 10 km untuk jarak 80 km, atau modul multimode 550m untuk jarak 600m. Selalu cek datasheet modul SFP-nya.
3. Mengabaikan kompatibilitas vendor: Meskipun SFP adalah standar, kadang ada perangkat jaringan yang hanya mau “mengenali” SFP dari vendor yang sama. Periksa daftar kompatibilitas perangkat jaringan kamu sebelum membeli SFP dari vendor pihak ketiga.
4. Mengabaikan kebersihan konektor: Debu atau kotoran kecil di ujung konektor serat optik atau port SFP bisa menyebabkan redaman sinyal yang signifikan dan mengakibatkan koneksi tidak stabil atau bahkan gagal. Selalu gunakan alat pembersih khusus sebelum memasang kabel ke SFP.

Tips Merawat SFP Module¶

SFP module cukup sensitif terhadap debu dan benturan. Jaga selalu penutup pelindung (dust cap) saat SFP tidak dipasang atau tidak terhubung ke kabel. Saat memasang atau melepas, lakukan dengan hati-hati. Jangan pernah melihat langsung ke ujung SFP atau kabel serat optik yang sedang aktif, karena cahaya laser yang dipancarkan bisa berbahaya bagi mata.

Fakta Menarik Seputar SFP dan Serat Optik¶

• Kecepatan Cahaya: Data dikirim dalam bentuk pulsa cahaya melalui serat optik. Kecepatan rambat cahaya di dalam serat (indeks bias ~1.5) sekitar ⅔ kecepatan cahaya di ruang hampa. Jadi, cahaya merambat sekitar 200.000 kilometer per detik di serat optik!
• Serat Optik Bawah Laut: Kabel serat optik single mode membentang di dasar samudra menghubungkan benua-benua. Jaraknya bisa mencapai ribuan kilometer dan menggunakan teknologi modulasi dan penguat sinyal yang sangat canggih.
• Kapasitas Luar Biasa: Satu helai serat optik, yang ukurannya hanya sebesar rambut manusia, bisa membawa data dalam jumlah yang jauh lebih besar dibandingkan puluhan atau ratusan kabel tembaga. Teknologi terbaru memungkinkan transmisi hingga Terabits per detik (Tbps) melalui sepasang serat.
• SFP BiDi: Modul SFP BiDirectional (BiDi) cuma punya satu port optik tapi bisa kirim dan terima data di waktu yang sama. Ini pakai dua panjang gelombang berbeda (misalnya 1310nm kirim, 1490nm terima) melalui satu helai serat. Cocok buat menghemat jumlah kabel serat yang dibutuhkan.

Tabel Perbandingan Detail¶

Fitur	SFP Single Mode (SMF)	SFP Multimode (MMF)
Jarak Transmisi	Jauh (puluhan hingga ratusan km)	Pendek (hingga ~550m @ 1Gbps, lebih pendek @ 10Gbps+)
Tipe Serat	Single Mode (9/125 µm)	Multimode (50/125 µm, 62.5/125 µm - OM1, OM2, OM3, OM4, OM5)
Panjang Gelombang	1310 nm, 1550 nm (umum)	850 nm, 1300 nm (umum)
Sumber Cahaya	Laser (FP Laser, DFB Laser)	LED, VCSEL
Modal Dispersion	Sangat Rendah	Signifikan
Biaya Modul	Lebih Mahal	Lebih Murah
Biaya Kabel	Lebih Murah per meter	Lebih Mahal per meter
Warna Latch/Boot	Biru, Hijau	Hitam, Abu-abu, Krem
Aplikasi	Jaringan Backbone, Metro, Jarak Jauh Antar Gedung	Jaringan Dalam Gedung, Data Center (Jarak Dekat)

Memilih SFP yang tepat antara single mode dan multimode sangat krusial untuk keberhasilan implementasi jaringan serat optik. Pastikan kamu memahami perbedaan fundamental ini, terutama terkait jarak dan jenis kabel serat yang akan digunakan. Jangan ragu untuk memeriksa spesifikasi teknis SFP dan perangkat jaringanmu sebelum membuat keputusan pembelian.

Sudahkah kamu menggunakan SFP dalam jaringannmu? Punya pengalaman atau pertanyaan seputar SFP single mode dan multimode? Bagikan di kolom komentar di bawah!
