Apa Sih Bedanya VF (Forward Voltage) dan Volt Biasa?

Table of Contents

Dalam dunia elektronika dan kelistrikan, kita sering banget ketemu istilah-istilah yang kelihatannya mirip tapi sebenarnya punya makna dan fungsi yang beda jauh. Salah satu contohnya adalah Volt dan Vf. Nah, buat kamu yang lagi belajar atau sekadar penasaran, penting banget nih buat tahu apa sih bedanya kedua istilah ini. Jangan sampai ketuker-tuker, nanti bisa salah paham atau bahkan salah dalam merancang sirkuit.

Oke, mari kita bedah satu per satu biar makin jelas. Kita mulai dari yang paling umum dulu ya, yaitu Volt.

Memahami Konsep Dasar Volt (Tegangan)¶

Volt, atau sering juga disebut tegangan listrik, adalah satuan untuk mengukur beda potensial listrik antara dua titik. Gampangnya gini, bayangin aja listrik itu kayak air yang ngalir di pipa. Nah, tegangan (Volt) ini ibarat tekanan air yang mendorong air buat ngalir. Semakin besar tegangannya, semakin besar “tekanan” listriknya, sehingga arus listrik punya potensi lebih besar buat ngalir.

Simbol untuk tegangan ini biasanya pakai huruf ‘V’. Satuan resminya adalah Volt, yang diambil dari nama seorang ilmuwan Italia, Alessandro Volta, penemu baterai volta pertama. Jadi, kalau kamu lihat angka misalnya 12V, itu artinya beda potensialnya adalah 12 Volt. Tegangan ini bisa ada meskipun belum ada arus yang mengalir lho, misalnya pada terminal baterai sebelum dihubungkan ke rangkaian.

Dalam sirkuit, tegangan ini adalah gaya pendorong yang membuat elektron bergerak dan menghasilkan arus listrik. Elektron akan bergerak dari titik berpotensial lebih tinggi ke titik berpotensial lebih rendah. Beda potensial inilah yang kita ukur dalam satuan Volt.

Ada dua jenis tegangan utama yang sering kita temui: Tegangan Arus Searah (DC - Direct Current) dan Tegangan Arus Bolak-balik (AC - Alternating Current). Tegangan DC punya polaritas tetap (positif dan negatifnya nggak berubah), contohnya tegangan dari baterai atau adaptor. Sedangkan tegangan AC polaritasnya berubah-ubah secara periodik, contohnya tegangan listrik PLN di rumah kita. Nilai Volt bisa berbeda-beda tergantung sumbernya, mulai dari miliVolt (mV) untuk sinyal kecil, Volt untuk rangkaian elektronik, sampai kiloVolt (kV) untuk transmisi listrik jarak jauh.

Image just for illustration

Pengukuran tegangan biasanya dilakukan menggunakan alat yang namanya Voltmeter atau Multimeter. Voltmeter selalu dihubungkan secara paralel dengan komponen atau sumber yang mau diukur tegangannya. Tujuannya untuk mengukur beda potensial antara dua titik tersebut. Jadi, intinya, Volt itu adalah ukuran seberapa besar “dorongan” atau beda potensial listrik yang ada di suatu titik atau antara dua titik dalam rangkaian.

Apa Itu Vf? (Forward Voltage)¶

Sekarang, mari kita geser ke istilah yang mungkin sedikit lebih spesifik, yaitu Vf. Vf adalah singkatan dari Forward Voltage. Nah, ini bukan sekadar tegangan biasa yang bisa kamu ukur di mana aja. Vf ini adalah karakteristik spesifik dari komponen semikonduktor, terutama dioda dan LED (Light Emitting Diode).

Jadi gini, dioda itu kan komponen yang cuma bisa menghantarkan arus listrik ke satu arah aja (makanya disebut penyearah). Arah di mana dioda bisa menghantarkan arus listrik itu namanya forward bias atau bias maju. Nah, untuk bisa menghantarkan arus secara signifikan di arah bias maju ini, dioda butuh tegangan minimum tertentu yang dipasang melintasi (across) terminalnya. Tegangan minimum inilah yang disebut Forward Voltage (Vf).

Bayangin lagi analogi air di pipa tadi. Kalau Volt itu tekanan air secara umum, Vf ini ibarat tekanan minimum yang dibutuhkan untuk membuka katup satu arah di pipa. Sebelum tekanan air mencapai level Vf, katup itu masih tertutup rapat atau cuma sedikit terbuka, sehingga air nggak bisa ngalir atau cuma sedikit banget ngalirnya. Begitu tekanan air (tegangan) melintasi katup itu mencapai atau melebihi Vf, katupnya baru terbuka lebar dan air (arus) bisa ngalir deras.

Setiap jenis dioda atau LED punya nilai Vf yang berbeda-beda. Nilai ini ditentukan oleh bahan semikonduktor yang digunakan dan struktur internal komponen tersebut. Misalnya, dioda silikon standar punya Vf sekitar 0.6V hingga 0.7V. Dioda Schottky, yang terbuat dari bahan yang berbeda, punya Vf yang lebih rendah, biasanya sekitar 0.2V hingga 0.4V.

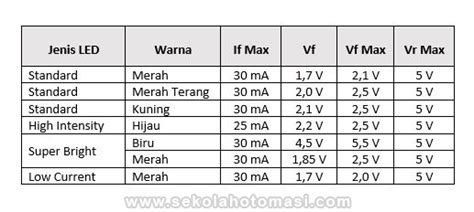

Untuk LED, nilai Vf-nya lebih bervariasi lagi dan biasanya lebih tinggi daripada dioda silikon biasa. Vf LED sangat tergantung pada warna cahayanya. LED merah biasanya punya Vf sekitar 1.8V hingga 2.2V, LED hijau sekitar 2.0V hingga 2.5V, sementara LED biru atau putih (yang sebenarnya LED biru dengan lapisan fosfor) punya Vf yang paling tinggi, sekitar 3.0V hingga 3.5V.

Vf ini adalah karakteristik penting yang tercantum di datasheet komponen. Nilai Vf ini juga nggak 100% konstan lho, dia bisa sedikit berubah tergantung pada suhu dan juga arus yang mengalir melaluinya. Tapi secara umum, ada nilai tipikal yang jadi patokan.

Image just for illustration

Jadi, intinya Vf itu adalah tegangan yang “jatuh” atau terpakai melintasi dioda atau LED saat komponen tersebut sedang aktif menghantarkan arus dalam kondisi bias maju. Ini adalah tegangan ambang (threshold voltage) yang harus dilampaui agar komponen bisa bekerja sebagaimana mestinya di arah forward.

Perbedaan Kunci: Volt vs Vf¶

Nah, sekarang kita masuk ke bagian intinya: apa sih bedanya Volt dan Vf? Walaupun keduanya sama-sama diukur dalam satuan Volt, tapi konsep dan penggunaannya beda.

Secara sederhana, Volt adalah satuan umum untuk mengukur beda potensial listrik antara dua titik, atau “tekanan” listrik secara keseluruhan dalam sirkuit. Ini bisa jadi tegangan sumber (misalnya dari baterai), tegangan yang jatuh di resistor, atau tegangan di titik mana pun yang kamu mau ukur beda potensialnya relatif terhadap titik lain (biasanya ground).

Sedangkan Vf adalah nilai tegangan spesifik yang “terpakai” atau “jatuh” melintasi komponen semikonduktor (seperti dioda atau LED) ketika komponen tersebut menghantarkan arus listrik dalam kondisi bias maju. Vf ini adalah karakteristik bawaan komponen tersebut.

Jadi, bisa dibilang Volt itu sifatnya lebih umum dan bisa diukur di mana saja, sedangkan Vf itu sifatnya sangat spesifik, yaitu tegangan yang ada di across dioda atau LED saat dia aktif dan menghantarkan arus.

Bayangin lagi, kamu punya baterai 9V (ini Volt). Kamu pasang baterai ini ke rangkaian yang ada resistor dan LED. Tegangan total sumbernya adalah 9V (Volt). Tegangan ini akan terbagi di seluruh komponen dalam sirkuit. Sebagian tegangan akan jatuh di resistor, dan sebagian lagi akan jatuh di LED. Nah, tegangan yang jatuh melintasi LED saat nyala itulah yang disebut Vf LED tersebut. Nilainya mungkin sekitar 3V (tergantung warna LED). Sisa tegangan (9V - 3V = 6V) akan jatuh di resistor.

Jadi, Volt bisa merujuk pada tegangan sumber (9V), tegangan di resistor (6V), atau tegangan di LED (3V). Tapi istilah Vf hanya merujuk pada tegangan spesifik yang 3V itu, yaitu tegangan yang terpakai oleh LED saat dia dalam kondisi bias maju dan menghantarkan arus.

Berikut tabel singkat yang bisa membantu merangkum perbedaannya:

Karakteristik	Volt (Tegangan Umum)	Vf (Forward Voltage)
Definisi	Beda potensial listrik antara dua titik.	Tegangan yang jatuh melintasi dioda/LED saat bias maju dan menghantarkan arus.
Cakupan	Umum, bisa di mana saja dalam sirkuit.	Spesifik, hanya untuk dioda/LED (dan komponen semikonduktor serupa) saat forward bias.
Pengukuran	Diukur melintasi sumber, komponen apa pun, atau titik mana pun relatif terhadap titik lain.	Diukur melintasi dioda/LED saat terhubung dalam sirkuit dan aktif menghantarkan arus.
Representasi	Mengukur “dorongan” listrik secara umum.	Mengukur “tegangan ambang” yang dibutuhkan komponen untuk menghantar di arah maju.
Contoh	Tegangan baterai (1.5V, 9V), Tegangan PLN (220V), Tegangan di resistor.	Vf dioda silikon (~0.7V), Vf LED merah (~2V), Vf LED biru (~3.3V).
Ketergantungan	Tergantung sumber, komponen, dan posisi dalam sirkuit.	Tergantung jenis komponen semikonduktor, suhu, dan arus yang mengalir.

Image just for illustration

Memahami perbedaan ini sangat krusial terutama saat kamu mendesain sirkuit yang melibatkan dioda atau LED. Kamu perlu tahu berapa Vf komponen yang kamu pakai untuk menghitung nilai komponen lain, misalnya resistor pembatas arus.

Vf dalam Praktik: Contoh pada Dioda dan LED¶

Sekarang kita lihat gimana Vf ini berperan dalam aplikasi nyata, terutama di rangkaian yang pakai dioda dan LED.

Dioda Penyearah¶

Pada dioda silikon biasa (misalnya 1N4148 atau 1N4001 series), Vf-nya sekitar 0.6V sampai 0.7V. Ini berarti, saat kamu memberikan tegangan bias maju ke dioda ini, arus baru akan mulai mengalir secara signifikan kalau tegangan melintasi dioda sudah mencapai sekitar 0.6V - 0.7V. Tegangan ini akan tetap ada di melintasi dioda selama dia menghantarkan arus.

Nilai Vf ini penting saat mendesain rangkaian penyearah atau clipper. Misalnya, kalau kamu punya sinyal AC dan mau mengambil bagian positifnya aja, kamu pakai dioda. Bagian sinyal AC yang kurang dari Vf dioda akan “dipotong” atau diblokir oleh dioda.

LED (Light Emitting Diode)¶

Ini contoh paling umum di mana Vf sangat sering dibicarakan. Seperti yang sudah disebut, Vf LED bervariasi tergantung warna.

• LED Merah: Vf ~ 1.8V - 2.2V
• LED Kuning/Oranye: Vf ~ 2.0V - 2.4V
• LED Hijau: Vf ~ 2.0V - 2.5V
• LED Biru/Putih: Vf ~ 3.0V - 3.6V

Kenapa nilai Vf ini penting saat merangkai LED? Karena LED itu komponen yang arus-driven, artinya kecerahan dan umurnya sangat dipengaruhi oleh arus yang mengalir melaluinya. Kalau arusnya terlalu besar, LED bisa cepat rusak atau terbakar. Arus yang mengalir ini sangat bergantung pada tegangan yang tersisa setelah “dikurangi” oleh Vf LED.

Misalnya, kamu punya sumber tegangan 5V dan mau menyalakan LED biru yang punya Vf sekitar 3.3V dan butuh arus sekitar 20mA (0.02A) untuk menyala optimal. Kalau LED langsung dihubungkan ke sumber 5V, sisa tegangan (5V - 3.3V = 1.7V) akan mencoba mendorong arus tanpa hambatan selain hambatan internal LED itu sendiri (yang biasanya kecil). Ini bisa menyebabkan arus yang terlalu besar mengalir dan merusak LED.

Makanya, kita perlu pasang resistor secara seri dengan LED. Resistor ini berfungsi sebagai pembatas arus. Nilai resistor (R) bisa dihitung pakai rumus sederhana dari Hukum Ohm:

R = (V_sumber - Vf_LED) / I_target

Di contoh tadi: R = (5V - 3.3V) / 0.02A = 1.7V / 0.02A = 85 Ohm. Jadi, kamu bisa pakai resistor dengan nilai sekitar 85 Ohm atau nilai standar terdekat yang lebih besar (misalnya 100 Ohm) untuk membatasi arus LED.

Rumus ini menunjukkan betapa pentingnya mengetahui nilai Vf LED yang kamu pakai. Kalau kamu salah mengira nilai Vf (misalnya mengira Vf LED biru sama dengan Vf LED merah), perhitungan resistormu akan salah, dan LED-mu bisa cepat rusak.

Image just for illustration

Selain itu, Vf juga penting saat kamu merangkai beberapa LED secara seri. Total tegangan yang dibutuhkan untuk menyalakan serangkaian LED seri adalah jumlah dari masing-masing Vf LED tersebut. Misalnya, menyalakan tiga LED merah (Vf ~2V) secara seri butuh tegangan sumber minimal sekitar 6V (2V + 2V + 2V), ditambah tegangan yang jatuh di resistor pembatas arus. Tegangan sumber harus lebih besar dari total Vf seri ini. Kalau tegangan sumber lebih kecil dari total Vf, arusnya nggak akan bisa mengalir secara signifikan.

Fakta Menarik dan Tips Seputar Vf¶

Ada beberapa hal menarik dan tips praktis terkait Vf yang mungkin berguna buat kamu:

1. Vf Berubah Sedikit dengan Suhu¶

Nilai Vf dioda atau LED sebenarnya sedikit menurun seiring dengan kenaikan suhu. Perubahan ini biasanya beberapa milivolt per derajat Celcius. Ini perlu diperhatikan dalam aplikasi yang beroperasi pada rentang suhu ekstrem atau butuh presisi tinggi.

2. Vf Berubah Sedikit dengan Arus¶

Meskipun sering dianggap konstan saat komponen sudah menghantarkan arus, sebenarnya Vf juga sedikit meningkat seiring dengan peningkatan arus yang mengalir melaluinya. Kurva karakteristik I-V (Arus-Tegangan) dioda menunjukkan “lutut” (knee) yang curam, tapi setelah lutut itu, tegangan (Vf) masih sedikit naik ketika arus (I) terus bertambah. Datasheet komponen biasanya memberikan nilai Vf pada arus tipikal (misalnya Vf pada 20mA untuk LED).

3. Binning LED¶

Saat produksi, LED dari batch yang sama pun bisa punya sedikit variasi pada Vf dan juga warna/kecerahan. Produsen biasanya melakukan sortasi (disebut binning) untuk mengelompokkan LED yang punya karakteristik mirip. Jadi, kalau kamu beli LED dari bin yang sama, kamu bisa berharap Vf dan warna/kecerahannya lebih konsisten. Ini penting banget buat aplikasi yang butuh penampilan visual yang seragam, misalnya pada layar LED atau pencahayaan.

4. Mengukur Vf dengan Multimeter¶

Multimeter digital modern biasanya punya fitur mode “diode test” (simbolnya mirip dioda). Fitur ini sangat berguna untuk mengukur Vf dioda atau LED. Saat kamu mengarahkan probe multimeter ke terminal dioda/LED (merah ke anoda, hitam ke katoda) dalam mode ini, multimeter akan mengalirkan arus kecil melalui komponen dan menampilkan tegangan yang jatuh melintasinya, yaitu nilai Vf-nya. Ini cara yang bagus untuk menguji apakah dioda/LED masih berfungsi dan mengetahui perkiraan nilai Vf-nya.

5. Kenapa LED Biru/Putih Vf-nya Lebih Tinggi?¶

Pembuatan LED biru (dan selanjutnya LED putih yang pakai LED biru sebagai dasarnya) melibatkan material semikonduktor yang berbeda (umumnya Gallium Nitride - GaN) dibandingkan LED merah/hijau (yang sering pakai Gallium Arsenide Phosphide - GaAsP atau Gallium Phosphide - GaP). Perbedaan material ini menghasilkan band gap energy yang lebih besar, dan ini berhubungan langsung dengan tegangan minimum yang dibutuhkan untuk membuat elektron “meloncat” dan memancarkan foton (cahaya), yaitu Vf.

Kesimpulan Singkat¶

Jadi, singkatnya, Volt adalah ukuran beda potensial listrik yang umum, bisa di mana saja dalam sirkuit, dan merupakan “tekanan” yang mendorong arus. Sedangkan Vf adalah nilai tegangan spesifik yang “jatuh” atau “terpakai” melintasi dioda atau LED ketika komponen itu aktif menghantarkan arus di arah bias maju. Vf adalah karakteristik bawaan komponen tersebut dan merupakan tegangan ambang yang harus dicapai agar arus signifikan bisa mengalir.

Memahami perbedaan ini sangat penting untuk menghindari kebingungan dan kesalahan dalam merancang, menganalisis, atau memperbaiki rangkaian elektronika, terutama yang melibatkan dioda dan LED. Dengan mengetahui Vf, kamu bisa menghitung komponen lain yang dibutuhkan (seperti resistor pembatas arus) agar dioda atau LED bekerja dengan optimal dan awet.

Nah, semoga penjelasan ini cukup jelas ya dan bisa menambah wawasan kamu tentang perbedaan Volt dan Vf.

Gimana, sudah makin tercerahkan soal beda Volt dan Vf? Atau mungkin ada pertanyaan lain yang mengganjal? Jangan ragu buat sharing di kolom komentar ya! Atau mungkin kamu punya pengalaman menarik terkait kedua istilah ini? Yuk, kita diskusi bareng!
