Apa Itu VCC dan GND? Pahami Bedanya Biar Nggak Salah Listrik

Updated: • 0 • min read
Table of Contents

Di dunia elektronika, ada dua istilah yang pasti sering banget kamu dengar: VCC dan GND. Dua ini ibarat “plus” dan “minus” dalam sebuah rangkaian listrik, tapi jauh lebih kompleks dari sekadar itu. Memahami perbedaan VCC dan GND itu fundamental banget kalau kamu mau ngoprek elektronika, entah itu bikin proyek sederhana pakai Arduino atau bahkan mendesain sirkuit yang lebih rumit.

Intinya, VCC dan GND ini adalah dua titik referensi tegangan dalam sebuah rangkaian elektronik. VCC biasanya mewakili tegangan positif atau sumber daya utama yang masuk ke komponen-komponen. Sedangkan GND (Ground) itu adalah titik referensi nol volt (0V) yang menjadi “lantai” atau “dasar” tempat tegangan diukur.

VCC: Sumber Kehidupan Rangkaian

VCC adalah singkatan dari Voltage Common Collector. Kenapa namanya begitu? Ini ada kaitannya sama sejarah penggunaan transistor jenis BJT (Bipolar Junction Transistor), di mana pin kolektor seringkali dihubungkan ke sumber tegangan positif. Seiring berkembangnya teknologi, istilah VCC ini jadi umum dipakai untuk menyebut pin supply positif di banyak IC (Integrated Circuit) atau komponen aktif lainnya, bahkan yang pakai teknologi selain BJT.

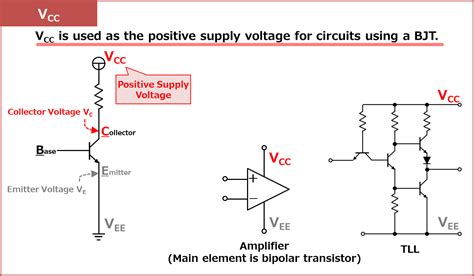

VCC in electronic circuit
Image just for illustration

VCC ini ibarat “darah” yang mengalirkan energi ke seluruh komponen aktif di dalam rangkaian. Tanpa tegangan VCC yang sesuai, komponen seperti mikrokontroler, op-amp, atau gerbang logika nggak bakal bisa berfungsi. Tegangan VCC ini bisa bervariasi, tergantung jenis komponen dan aplikasinya. Misalnya, ada komponen yang butuh VCC 5V (standar TTL), ada yang 3.3V (standar CMOS modern), atau bahkan tegangan yang lebih tinggi seperti 12V atau 24V.

Fungsi utama VCC ya memberikan energi agar komponen-komponen bisa bekerja. Logika digital butuh tegangan untuk membedakan kondisi ‘0’ dan ‘1’. Penguat (amplifier) butuh tegangan untuk bisa memperbesar sinyal. Mikrokontroler butuh tegangan agar otaknya bisa mikir (menjalankan program). Jadi, bisa dibilang VCC ini adalah prasyarat utama sebuah rangkaian aktif bisa hidup.

Istilah VCC ini juga nggak berdiri sendiri. Kadang kamu mungkin ketemu istilah lain seperti VDD. Ini juga sumber tegangan positif, tapi asalnya dari teknologi transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). VDD itu singkatan dari Voltage Drain Drain, merujuk pada pin drain pada MOSFET yang dihubungkan ke sumber tegangan positif. Meskipun beda nama karena beda teknologi transistor, dalam banyak kasus (terutama di IC digital modern yang banyak pakai CMOS, turunan MOSFET), VDD dan VCC seringkali dianggap sama-sama pin supply positif. Jangan bingung ya!

GND: Titik Referensi Nol

Sekarang kita bahas pasangannya, yaitu GND. GND adalah singkatan dari Ground. Ground ini adalah titik referensi nol volt (0V) dalam sebuah rangkaian. Semua tegangan lain dalam rangkaian diukur relatif terhadap titik GND ini. Bayangkan GND itu seperti permukaan laut (sea level), di mana semua ketinggian (tegangan) diukur dari situ.

GND electronic symbol
Image just for illustration

GND ini bukan berarti nggak ada arus yang mengalir ke sana. Justru sebaliknya, GND ini adalah jalur “kembali” bagi arus listrik setelah melewati komponen-komponen dalam rangkaian dan memberikan energinya. Arus listrik itu mengalir dari potensial tinggi (VCC) ke potensial rendah (GND) melalui komponen-komponen.

Menghubungkan semua bagian yang seharusnya ke GND itu penting banget. Kalau ada bagian yang “mengambang” (floating) atau nggak terhubung ke GND, tegangan di titik itu jadi nggak jelas dan bisa menyebabkan rangkaian berperilaku aneh, bahkan bisa rusak karena tegangan yang nggak stabil. GND memastikan ada jalur kembali yang stabil untuk arus listrik.

Sama seperti VCC, GND juga punya beberapa istilah lain, meskipun nggak sevariatif VCC/VDD. Kadang kamu bisa ketemu istilah VSS. VSS ini juga terkait dengan transistor MOSFET, singkatan dari Voltage Source Source, merujuk pada pin source pada MOSFET yang biasanya dihubungkan ke titik tegangan terendah (yaitu ground). Jadi, di IC yang pakai teknologi CMOS, kalau ada pin VDD (supply positif), pasangannya biasanya VSS (ground). Tapi sekali lagi, GND, Ground, dan VSS ini fungsinya sama: titik referensi 0V.

Ada juga beberapa jenis ground yang perlu kamu tahu, terutama kalau mainannya udah lumayan kompleks:

  • Signal Ground (SIG GND): Ini adalah ground untuk sinyal-sinyal elektronik, biasanya terhubung ke pin ground di IC-IC digital atau analog.
  • Chassis Ground: Ground yang terhubung ke case atau rangka logam dari sebuah perangkat. Tujuannya untuk keamanan, supaya kalau ada korsleting, arusnya dibuang ke rangka daripada nyetrum orang yang pegang.
  • Earth Ground (Ground Bumi): Ini ground yang paling “asli”, terhubung langsung ke tanah (bumi) melalui kabel khusus. Ini penting banget untuk keselamatan, melindungi dari sambaran petir atau kebocoran listrik tegangan tinggi. Di banyak rumah, colokan listrik 3 kaki itu kaki ketiganya terhubung ke earth ground.

Dalam rangkaian elektronika sederhana, seringkali semua jenis ground ini dihubungkan jadi satu. Tapi di rangkaian yang kompleks (misalnya audio hi-fi atau alat ukur presisi), kadang signal ground dipisahkan dari chassis ground atau power ground (ground untuk bagian power supply) untuk menghindari interferensi dan noise.

Inti Perbedaan: Potensial dan Arus

Jadi, apa sih inti perbedaan VCC dan GND? Perbedaan utamanya terletak pada potensial listrik dan fungsi dalam aliran arus.

  1. Potensial Listrik: VCC berada pada potensial positif (misalnya +5V, +3.3V) relatif terhadap GND. GND berada pada potensial nol volt (0V). Selisih potensial ini (VCC - GND) adalah tegangan yang dibutuhkan komponen untuk beroperasi.
  2. Fungsi Arus: Arus listrik mengalir dari VCC, melalui komponen, dan kembali ke GND. VCC adalah “sumber” arus (dari sudut pandang sumber tegangan), sedangkan GND adalah “tujuan” atau “jalur kembali” bagi arus tersebut.

Bayangkan air mengalir dari tandon di atas rumah (VCC) melalui keran (komponen) dan masuk ke saluran pembuangan (GND). Air mengalir karena ada perbedaan ketinggian (potensial). Tandon punya potensial (ketinggian) lebih tinggi dari saluran pembuangan.

Fitur VCC (Voltage Common Collector) GND (Ground)
Potensial Positif (relatif terhadap GND) Nol Volt (0V)
Fungsi Sumber tegangan positif/Power Supply Titik referensi nol/Jalur kembali arus
Arah Arus Arus mengalir KELUAR dari sumber VCC Arus mengalir MASUK ke titik GND (dari komponen)
Istilah Lain VDD (Voltage Drain Drain) VSS (Voltage Source Source), Ground Bumi/Chassis
Simbol Tergantung skema, kadang panah ke atas, dll. Simbol ground (garis atau segitiga tumpuk)

mermaid graph LR A[Sumber Tegangan] --> B(VCC); B --> C[Komponen 1]; C --> D[Komponen 2]; D --> E(GND); E --> F[Sumber Tegangan]; % Jalur kembali ke sumber style A fill:#f9f,stroke:#333,stroke-width:2px style B fill:#ccf,stroke:#333,stroke-width:2px style E fill:#ccf,stroke:#333,stroke-width:2px style F fill:#f9f,stroke:#333,stroke-width:2px linkStyle 0 stroke:#f00,stroke-width:2px; linkStyle 1 stroke:#f00,stroke-width:2px; linkStyle 2 stroke:#f00,stroke-width:2px; linkStyle 3 stroke:#f00,stroke-width:2px; linkStyle 4 stroke:#00f,stroke-width:2px;
Diagram ini menunjukkan jalur arus listrik secara konseptual. Arus (garis merah) mengalir dari VCC melalui komponen menuju GND. Kemudian arus (garis biru) kembali ke sumber tegangan melalui jalur ground di sumber itu sendiri, melengkapi loop. Penting diingat, dalam fisika konvensional, arah arus itu dari positif ke negatif.

Kenapa Koneksi VCC-GND Penting dan Bagaimana Menghindarinya?

Menghubungkan VCC dan GND dengan benar itu krusial. Salah sambung bisa berakibat fatal: komponen rusak, terbakar, atau bahkan meledak kecil. Ini karena kalau VCC langsung terhubung ke GND tanpa ada komponen di antaranya, terjadi korsleting (short circuit). Arus yang mengalir akan sangat besar karena hambatannya sangat kecil, melebihi batas kemampuan sumber daya atau komponen itu sendiri.

Tips menghindari kesalahan:

  1. Cek Data Sheet: Sebelum menyambungkan komponen apapun, terutama IC, selalu cek data sheet-nya. Pin mana yang VCC, mana yang GND. Produsen selalu mencantumkan pinout diagram dan spesifikasi tegangan.
  2. Perhatikan Polarity: Kabel power biasanya punya warna standar (merah untuk positif/VCC, hitam untuk negatif/GND). Jangan sampai terbalik!
  3. Double Check Koneksi: Setelah selesai merakit, sebelum menyalakan power, cek ulang semua koneksi. Pakai mata, atau kalau perlu pakai multimeter untuk memastikan nggak ada short antara VCC dan GND atau pin-pin lain yang seharusnya nggak terhubung.
  4. Mulai dengan Tegangan Rendah: Kalau sumber teganganmu bisa diatur, mulailah dengan tegangan rendah saat pertama kali menyalakan rangkaian, lalu naikkan perlahan sampai tegangan yang dibutuhkan. Ini bisa meminimalkan kerusakan kalau ada kesalahan kecil.
  5. Proteksi: Rangkaian power supply yang bagus seringkali dilengkapi proteksi seperti fuse (sekering) atau current limiting (pembatas arus) yang akan memutus atau membatasi arus saat terjadi short.

Fakta Menarik: Dalam sistem kelistrikan AC (arus bolak-balik) rumah tangga, ground yang kamu temui di colokan listrik (kaki ketiga) itu adalah earth ground. Fungsinya untuk keamanan. Kalau ada kabel fase (live wire) menyentuh bodi logam peralatan (misalnya kulkas), arus akan langsung mengalir ke earth ground melalui kabel ground, memicu circuit breaker (MCB) di panel listrik untuk trip, daripada bodi kulkas jadi bertegangan dan berbahaya kalau disentuh. Ini adalah aplikasi nyata dari konsep ground sebagai jalur keselamatan.

Mengukur VCC dan GND dengan Multimeter

Mengukur tegangan VCC dan memverifikasi koneksi GND adalah langkah debugging (mencari kesalahan) yang paling dasar. Caranya gampang:

  1. Siapkan multimeter digital, putar saklar ke mode pengukuran tegangan DC (biasanya ada simbol V= atau DCV). Pilih range tegangan yang lebih tinggi dari perkiraan VCC kamu (misal kalau VCC 5V, pilih range 10V atau 20V).
  2. Hubungkan probe hitam multimeter ke titik yang kamu yakini sebagai GND dalam rangkaianmu.
  3. Hubungkan probe merah multimeter ke titik VCC yang mau kamu ukur.
  4. Baca angka di layar multimeter. Angka tersebut seharusnya menunjukkan nilai tegangan VCC relatif terhadap GND (misalnya sekitar 5V).
  5. Kalau kamu mau memastikan sebuah titik memang terhubung ke GND, kamu bisa pakai mode continuity (mode dioda atau buzzer). Tempelkan satu probe ke titik yang kamu yakini GND, dan probe lainnya ke titik ground utama (misal pin GND di sumber power supply atau ground di papan protoboard). Kalau multimeter berbunyi atau menunjukkan angka sangat rendah (mendekati 0 Ohm), berarti koneksinya bagus.

Menguasai cara mengukur ini bakal banyak membantu saat kamu merakit atau memperbaiki rangkaian.

VCC vs VDD, GND vs VSS: Sedikit Sejarah

Seperti yang sempat disinggung, perbedaan istilah VCC/VEE dan VDD/VSS ini akar sejarahnya dari perbedaan teknologi transistor:

  • Transistor BJT (Bipolar Junction Transistor): Punya tiga kaki: Base, Emitter, dan Collector.
    • Di konfigurasi umum (common emitter), kolektor dihubungkan ke supply positif (VCC).
    • Emitter dihubungkan ke supply negatif atau ground (VEE, Voltage Emitter Emitter).
    • Istilah VCC dan VEE populer di era rangkaian berbasis BJT, seperti TTL (Transistor-Transistor Logic).
  • Transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): Punya tiga kaki: Gate, Drain, dan Source.
    • Di jenis nMOS, drain dihubungkan ke supply positif (VDD).
    • Source dihubungkan ke supply negatif atau ground (VSS).
    • Istilah VDD dan VSS populer di era rangkaian berbasis MOSFET/CMOS (Complementary Metal-Oxide-Semiconductor). CMOS menggunakan kombinasi nMOS dan pMOS.

Meskipun sekarang banyak IC modern menggunakan teknologi CMOS, istilah VCC dan GND tetap umum dipakai karena sudah jadi kebiasaan dan standar di banyak dokumentasi dan skema. Jadi, jangan pusing kalau lihat IC baru pakai VCC dan GND padahal teknologinya CMOS. Anggap aja VCC = VDD (supply positif) dan GND = VSS (ground).

Pengaruh Tata Letak (Layout) terhadap VCC dan GND

Dalam desain papan sirkuit cetak (PCB), tata letak jalur VCC dan GND itu nggak bisa sembarangan lho. Ini penting banget buat stabilitas rangkaian, terutama di frekuensi tinggi atau kalau arusnya besar.

  1. Jalur Lebar: Jalur VCC dan GND sebaiknya dibuat selebar mungkin. Jalur yang lebar punya hambatan dan induktansi yang lebih rendah, sehingga tegangan VCC lebih stabil dan ground lebih “bersih” (tidak banyak noise).
  2. Plane VCC/GND: Untuk rangkaian yang kompleks, seringkali digunakan power plane dan ground plane. Artinya, satu lapisan penuh di PCB didedikasikan sebagai jalur VCC dan lapisan lain sebagai jalur GND. Ini memberikan jalur arus kembali yang sangat baik dan mengurangi masalah noise serta voltage drop (penurunan tegangan) pada jalur.
  3. Dekopling Kapasitor: Di dekat setiap IC, terutama di pin VCC, biasanya dipasang kapasitor kecil (disebut decoupling capacitor atau bypass capacitor) yang dihubungkan antara VCC dan GND. Fungsinya kayak “tangki kecil” yang menyimpan sedikit muatan dan menyediakannya dengan cepat saat IC butuh arus mendadak. Ini membantu menjaga tegangan VCC tetap stabil saat IC bekerja dan “menyalurkan” noise frekuensi tinggi ke ground.

Mengabaikan tata letak VCC dan GND yang baik bisa bikin rangkaian yang secara teoritis benar, nggak berfungsi optimal di dunia nyata. Bisa jadi nggak stabil, mudah error, atau bahkan nggak jalan sama sekali karena masalah integrity sinyal atau power delivery.

Kesimpulan

VCC dan GND adalah dua pilar utama dalam setiap rangkaian elektronik yang membutuhkan sumber daya. VCC adalah sumber tegangan positif, sementara GND adalah titik referensi 0V atau jalur kembali arus. Memahami perbedaan fungsional dan fisiknya sangat penting untuk merakit, menganalisis, dan memperbaiki rangkaian. Selalu perhatikan koneksi VCC dan GND, cek data sheet, dan gunakan alat ukur seperti multimeter untuk memastikan semuanya terhubung dengan benar.

Membedakan VCC dan GND dengan benar bukan cuma soal teori, tapi juga soal keselamatan komponen dan keberhasilan proyek elektronikmu. Dengan pemahaman yang kuat tentang kedua konsep ini, kamu selangkah lebih maju dalam petualanganmu di dunia elektronika!

Gimana, sekarang sudah lebih jelas kan bedanya VCC dan GND? Punya pengalaman seru atau malah horor gara-gara salah sambung VCC/GND? Atau mungkin ada pertanyaan lain seputar ini? Yuk, share di kolom komentar di bawah!
