Apa Bedanya NDT dan NDE? Penjelasan Simpel buat Kamu.

Table of Contents

Sering dengar istilah NDT dan NDE di dunia industri atau manufaktur? Mungkin kamu bertanya-tanya, apa sih bedanya? Sekilas terdengar mirip, sama-sama tentang pengujian atau evaluasi material tanpa merusaknya. Tapi ternyata ada perbedaan mendasar yang cukup penting lho, terutama kalau kamu bekerja di bidang yang sangat bergantung pada keandalan struktur atau komponen, seperti industri migas, penerbangan, atau konstruksi.

Memahami perbedaan ini bukan sekadar urusan istilah, tapi juga menentukan scope atau cakupan pekerjaan dan tujuan akhir dari proses yang dilakukan. NDT, NDE, bahkan ada juga NDI, semuanya berkaitan tapi punya fokus yang sedikit beda. Yuk, kita bedah satu per satu biar makin jelas.

Apa Itu NDT? Pengujian Tanpa Merusak¶

NDT adalah singkatan dari Non-Destructive Testing. Sesuai namanya, Testing, fokus utama dari NDT adalah melakukan pengujian untuk mendeteksi adanya cacat (defect) atau ketidaksinambungan (discontinuity) pada material atau komponen, tanpa harus merusak atau menghancurkan objek yang diuji tersebut. Bayangkan kamu punya pipa mahal atau sayap pesawat, kamu kan nggak mau merusak cuma buat ngecek ada retak di dalamnya, kan? Nah, di sinilah NDT berperan.

Tujuan utama NDT adalah menemukan cacat yang ada di permukaan atau di dalam material. Pengujian ini menggunakan berbagai prinsip fisika, seperti gelombang suara, radiasi elektromagnetik, sifat magnetik, atau penetrasi cairan. Hasil dari NDT biasanya berupa indikasi adanya cacat, lokasinya, dan kadang ukurannya.

Image just for illustration

Metode-metode NDT ini memungkinkan inspektur untuk melihat “ke dalam” material tanpa perlu memotongnya. Ini sangat krusial untuk menjaga integritas struktural komponen yang sudah terpasang atau sedang dalam proses produksi. Keamanan menjadi prioritas utama, dan NDT membantu memastikan komponen aman untuk digunakan.

Beberapa Metode NDT Populer¶

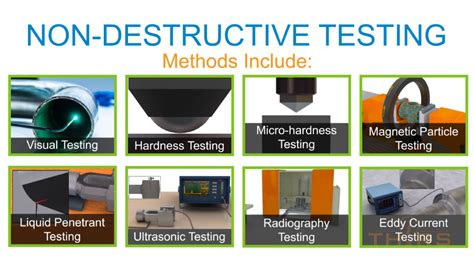

Ada banyak metode NDT yang digunakan di berbagai industri, masing-masing punya kelebihan dan kekurangannya serta cocok untuk jenis material dan cacat tertentu. Memilih metode yang tepat itu penting banget untuk mendapatkan hasil yang akurat dan efektif. Beberapa yang paling umum antara lain:

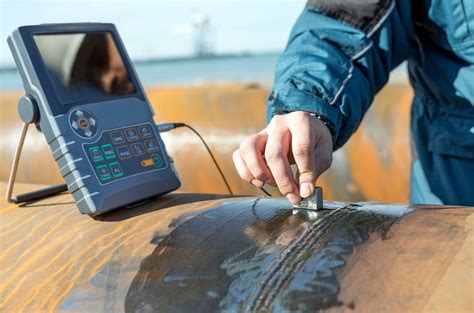

• Ultrasonic Testing (UT): Menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal. Gelombang suara dipancarkan ke material, dan pantulannya (echo) dianalisis. Adanya cacat akan menghasilkan pantulan yang berbeda dari material sehat. Metode ini sangat efektif untuk mendeteksi retak, rongga (void), atau inklusi di dalam material tebal.

  Image just for illustration

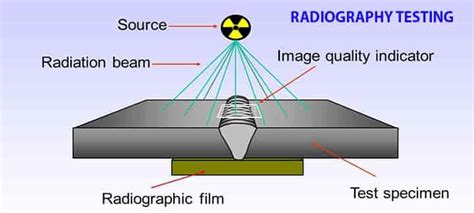

• Radiographic Testing (RT): Menggunakan radiasi (X-ray atau Gamma ray) untuk menghasilkan gambaran internal material, mirip seperti rontgen di rumah sakit. Radiasi melewati material dan ditangkap oleh film atau detektor digital. Cacat atau perubahan densitas dalam material akan terlihat sebagai area gelap atau terang pada gambar. Metode ini bagus untuk mendeteksi cacat internal seperti porosity, slag inclusion, atau undercuts pada sambungan las. Namun, butuh area yang aman karena menggunakan radiasi.

  Image just for illustration

• Magnetic Particle Testing (MT): Digunakan untuk mendeteksi cacat di permukaan atau dekat permukaan pada material feromagnetik (yang bisa ditarik magnet). Material diberi medan magnet, lalu partikel magnetik (biasanya serbuk besi halus) disebar di permukaannya. Cacat di permukaan atau dekat permukaan akan mengganggu medan magnet dan menarik partikel-partikel tersebut, sehingga cacat menjadi terlihat jelas. Metode ini cepat dan relatif murah untuk mendeteksi retak-retak halus di permukaan.

• Liquid Penetrant Testing (PT): Juga dikenal sebagai Dye Penetrant Testing (DPT), metode ini digunakan untuk mendeteksi cacat yang terbuka ke permukaan pada material non-poros, baik logam maupun non-logam. Cairan penetran berwarna atau berpendar (fluorescent) dioleskan ke permukaan, masuk ke dalam celah cacat. Kelebihan penetran dibersihkan dari permukaan, lalu developer diaplikasikan. Developer akan menarik penetran keluar dari cacat, membuat indikasi cacat terlihat jelas. Metode ini sederhana dan efektif untuk mendeteksi retak atau pori-pori di permukaan.

• Eddy Current Testing (ET): Menggunakan prinsip elektromagnetik untuk mendeteksi cacat permukaan atau dekat permukaan pada material konduktif. Kumparan (probe) berarus bolak-balik didekatkan ke permukaan material, menghasilkan medan magnet yang menginduksi arus eddy (arus pusar) di dalam material. Adanya cacat atau perubahan sifat material akan mengubah pola arus eddy, yang dideteksi oleh probe. Metode ini sensitif untuk mendeteksi retak kecil dan juga bisa digunakan untuk mengukur ketebalan coating atau mengidentifikasi material.

Masih banyak metode NDT lainnya seperti Visual Testing (VT) yang merupakan metode paling dasar, Acoustic Emission Testing (AET), Leak Testing (LT), dan lain-lain. Setiap metode punya spesialisasi tersendiri dalam mendeteksi jenis cacat dan cocok untuk material atau geometri komponen tertentu.

Kenapa NDT Penting? Manfaat Utama¶

Penerapan NDT dalam berbagai tahapan siklus hidup suatu komponen, mulai dari proses produksi, instalasi, hingga perawatan rutin, memberikan manfaat yang sangat signifikan. Manfaat utama dari NDT antara lain:

1. Meningkatkan Keamanan: Ini adalah manfaat paling krusial. Dengan mendeteksi cacat potensial sebelum menyebabkan kegagalan fatal, NDT membantu mencegah kecelakaan yang bisa mengakibatkan kerugian jiwa dan harta benda. Misalnya, NDT pada sayap pesawat memastikan tidak ada retak yang bisa membahayakan penerbangan.

2. Mengurangi Biaya: Kedengarannya aneh, kok ngecek malah ngurangin biaya? Iya, karena NDT bisa mendeteksi masalah di tahap awal. Memperbaiki cacat kecil jauh lebih murah daripada mengganti seluruh komponen yang rusak parah akibat cacat yang tidak terdeteksi. NDT juga memungkinkan predictive maintenance, di mana perawatan dilakukan berdasarkan kondisi aktual komponen, bukan jadwal tetap, sehingga downtime bisa diminimalisir.

3. Meningkatkan Kualitas Produk: Dalam proses manufaktur, NDT digunakan untuk memeriksa kualitas produk sebelum dikirim ke pelanggan. Ini memastikan produk memenuhi standar spesifikasi dan bebas dari cacat yang bisa mengurangi performa atau masa pakainya.

4. Memperpanjang Umur Pakai Komponen: Dengan rutin melakukan NDT sebagai bagian dari program perawatan, kondisi komponen bisa dipantau. Cacat yang terdeteksi bisa diperbaiki, sehingga umur pakai komponen bisa diperpanjang secara aman.

5. Mematuhi Regulasi dan Standar: Banyak industri punya regulasi ketat terkait keamanan dan kualitas. NDT seringkali diwajibkan oleh standar industri atau badan regulasi untuk memastikan kepatuhan.

Apa Itu NDE? Evaluasi Lebih Luas¶

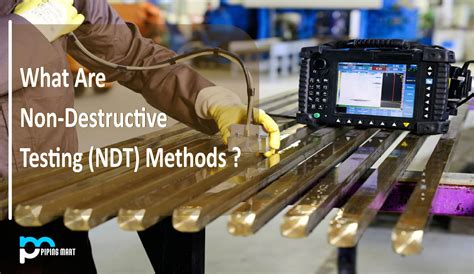

Sekarang kita masuk ke Non-Destructive Evaluation (NDE). Nah, ini nih yang sering disamakan dengan NDT, tapi sebenarnya NDE punya cakupan yang lebih luas. Kalau NDT itu fokusnya Testing untuk mendeteksi cacat, NDE itu fokusnya Evaluation untuk mengevaluasi kondisi dan sifat material secara keseluruhan.

NDE tidak hanya mencari cacat, tetapi juga mengukur dan mengkarakterisasi material dan komponen. Ini bisa termasuk menentukan sifat material seperti kekuatan, kekerasan, ketebalan lapisan (coating thickness), atau bahkan mendeteksi perubahan mikrostruktur akibat penggunaan atau paparan lingkungan.

Image just for illustration

Dalam NDE, hasil dari NDT seringkali menjadi salah satu input. Setelah NDT mendeteksi adanya indikasi, NDE akan menganalisis indikasi tersebut. Apakah indikasi tersebut benar-benar cacat? Seberapa parah cacatnya? Apakah cacat tersebut signifikan dan mempengaruhi kinerja atau umur pakai komponen? Apakah komponen tersebut masih aman untuk digunakan (serviceable) meskipun ada cacat kecil? Pertanyaan-pertanyaan inilah yang dijawab oleh NDE.

Scope NDE: Lebih dari Sekadar Mendeteksi Cacat¶

NDE itu seperti dokter yang memeriksa kondisi pasien secara keseluruhan, bukan cuma mencari penyakit. Metode yang digunakan dalam NDE bisa sama dengan metode NDT, tapi tujuannya beda. Misalnya, Ultrasonic Testing tidak hanya dipakai untuk mendeteksi retak, tapi juga bisa untuk mengukur ketebalan material atau menentukan sifat elastis material (ini masuk ranah NDE).

Contoh lain, penggunaan Eddy Current Testing tidak hanya untuk mencari retak, tapi juga bisa untuk mengukur konduktivitas listrik material atau ketebalan non-konduktif coating di atas material konduktif. Hasil pengukuran konduktivitas bisa dipakai untuk mengevaluasi perubahan sifat material akibat perlakuan panas, misalnya. Ini adalah contoh bagaimana metode “NDT” digunakan dalam konteks “NDE”.

Jadi, NDE itu proses mengevaluasi kondisi material atau komponen berdasarkan data yang diperoleh dari berbagai metode non-destructive. Data ini bisa berasal dari NDT, tapi juga bisa dari metode lain yang mengukur sifat material tanpa merusaknya. Evaluasi ini kemudian digunakan untuk membuat keputusan, misalnya apakah komponen perlu diperbaiki, diganti, atau masih bisa terus beroperasi dengan aman.

Perbedaan Kunci Antara NDT dan NDE¶

Biar makin jelas, ini tabel sederhana yang merangkum perbedaan utama antara NDT dan NDE:

Fitur	NDT (Non-Destructive Testing)	NDE (Non-Destructive Evaluation)
Tujuan Utama	Mendeteksi dan melokalisir cacat/diskontinuitas	Mengevaluasi kondisi, sifat, dan kelayakan material/komponen
Fokus	Pencarian cacat	Pengukuran properti material dan karakterisasi cacat
Output	Indikasi adanya cacat (lokasi, perkiraan ukuran)	Penilaian kondisi material, estimasi umur sisa, keputusan kelayakan pakai
Metode	Berbagai teknik pengujian (UT, RT, MT, PT, ET, dll.)	Menggunakan hasil dari metode NDT/NDI dan data lain untuk evaluasi
Cakupan	Lebih spesifik pada deteksi cacat	Lebih luas, mencakup karakterisasi dan penilaian
Contoh	Mendeteksi retak las menggunakan UT	Mengevaluasi apakah retak las yang terdeteksi UT masih aman berdasarkan standar keselamatan dan kondisi operasional

Dari tabel ini bisa dilihat bahwa NDT adalah alat atau metode yang digunakan dalam proses NDE. NDE adalah proses evaluasi yang lebih besar yang bisa menggunakan hasil dari NDT untuk mengambil kesimpulan tentang kondisi material atau komponen.

NDI: Istilah Lain yang Sering Muncul¶

Selain NDT dan NDE, ada juga istilah Non-Destructive Inspection (NDI). NDI seringkali dianggap sinonim dengan NDT atau NDE, tergantung konteksnya. Namun, jika dibedah lebih spesifik, NDI itu lebih fokus pada proses inspeksi atau pemeriksaan.

NDI melibatkan penggunaan metode NDT atau NDE untuk memeriksa apakah suatu komponen memenuhi persyaratan standar atau spesifikasi yang ditetapkan. Ini sering digunakan dalam proses kontrol kualitas. Inspektur NDI akan menggunakan metode NDT/NDE untuk mencari cacat atau mengukur sifat material, dan kemudian membandingkan hasilnya dengan kriteria penerimaan (acceptance criteria).

Jika hasil pengujian/evaluasi berada dalam batas yang diizinkan, komponen tersebut dinyatakan lulus inspeksi. Jika tidak, komponen tersebut mungkin perlu diperbaiki, ditolak, atau dievaluasi lebih lanjut. Jadi, NDI ini lebih ke arah proses verifikasi atau pemeriksaan kesesuaian dengan standar.

Bagaimana Ketiganya Saling Terkait?¶

Bisa dibilang, NDT, NDE, dan NDI ini adalah tiga serangkai yang saling berhubungan dalam upaya memastikan kualitas dan keandalan. Hubungan mereka bisa digambarkan seperti ini:

mermaid graph TD A[Non-Destructive Evaluation (NDE)] --> B[Assess Material Properties]; A --> C[Determine Serviceability]; A --> D[Characterize Defects]; D --> E[Using Non-Destructive Testing (NDT) Methods]; A --> F[Using Non-Destructive Inspection (NDI) Processes]; F --> E;

Dalam diagram ini:
* NDE adalah konsep yang paling luas, mencakup evaluasi kondisi material, sifat-sifatnya, dan penentuan kelayakan pakainya.
* NDT adalah salah satu alat utama yang digunakan dalam NDE. Metode NDT digunakan untuk menemukan dan mengkarakterisasi cacat.
* NDI adalah proses inspeksi yang menggunakan hasil dari NDT (dan mungkin juga NDE) untuk memverifikasi apakah komponen memenuhi standar atau kriteria penerimaan.

Jadi, NDT adalah metode, NDI adalah proses inspeksi yang menggunakan metode NDT, dan NDE adalah proses evaluasi yang lebih mendalam yang bisa menggunakan hasil NDT dan NDI untuk mengambil keputusan.

Aplikasi NDT/NDE di Berbagai Industri¶

Penerapan NDT/NDE sangat luas karena hampir semua industri bergantung pada keandalan material dan komponen. Berikut beberapa contoh industri utama:

• Industri Minyak & Gas (Oil & Gas): Pipa, bejana tekan (pressure vessel), tangki penyimpanan, anjungan lepas pantai—semuanya rentan terhadap korosi, erosi, dan retak akibat tekanan tinggi dan lingkungan korosif. NDT/NDE sangat vital untuk memeriksa integritas struktural aset-aset ini, mendeteksi penipisan dinding pipa (wall thinning), retak akibat fatik, atau cacat pada sambungan las. Metode seperti UT, RT, MT, dan Eddy Current sering digunakan di sini.

• Industri Penerbangan (Aerospace): Keamanan dalam penerbangan adalah prioritas utama. Pesawat terbang terbuat dari material yang ringan namun kuat, dan sering terpapar siklus tekanan (fatigue) saat terbang. NDT/NDE digunakan untuk memeriksa sayap, badan pesawat, mesin, dan komponen kritis lainnya dari retak fatik, korosi, atau delaminasi (pada material komposit). Metode Eddy Current, Ultrasonic Phased Array, dan Radiography sangat umum di sini.

• Manufaktur: Dari komponen otomotif hingga mesin berat, NDT memastikan produk yang dihasilkan bebas cacat sebelum keluar dari pabrik. NDT pada sambungan las, casting, forging, atau komponen mesin lainnya penting untuk kontrol kualitas.

• Konstruksi dan Infrastruktur: Jembatan, gedung tinggi, struktur beton, atau jalur kereta api perlu diperiksa kondisinya secara berkala. NDT/NDE membantu mendeteksi retak pada beton, korosi pada tulangan baja, atau cacat pada sambungan struktur baja. Ultrasonic Testing, Radiography (untuk struktur baja), dan metode khusus untuk beton (misalnya Ground Penetrating Radar) sering dipakai.

• Pembangkit Listrik: Pembangkit listrik, baik tenaga nuklir, termal, maupun lainnya, memiliki komponen kritis seperti turbin, boiler, dan perpipaan yang beroperasi pada suhu dan tekanan ekstrem. NDT/NDE krusial untuk memantau kondisi komponen-komponen ini, mendeteksi retak akibat creep atau fatik, dan memastikan operasi yang aman.

• Transportasi (Rel dan Otomotif): Roda kereta api, as roda, frame kendaraan—semuanya diperiksa menggunakan NDT untuk memastikan keamanannya.

Fakta Menarik Seputar NDT/NDE¶

• Metode NDT modern pertama, Radiography, dikembangkan segera setelah penemuan X-ray oleh Wilhelm Conrad Röntgen pada tahun 1895. Awalnya digunakan untuk memeriksa struktur logam di industri perkapalan.
• Ultrasonic Testing (UT) mulai digunakan secara luas setelah Perang Dunia II. Pengembangan radar selama perang memberikan dasar teknologi untuk pengembangan UT.
• NDT/NDE bukan cuma untuk mendeteksi cacat. Dalam bidang seni dan arkeologi, metode seperti Radiography dan X-ray Fluorescence (XRF) digunakan untuk menganalisis komposisi material atau melihat lapisan tersembunyi pada lukisan atau artefak tanpa merusaknya.
• Teknik NDT terus berkembang pesat dengan kemajuan teknologi. Misalnya, penggunaan array sensor (Phased Array UT, Eddy Current Array) memungkinkan pemeriksaan area yang lebih luas dengan lebih cepat dan detail. Robot dan drone juga mulai digunakan untuk membawa peralatan NDT ke area yang sulit dijangkau atau berbahaya.

Memilih Metode yang Tepat: Tips Praktis¶

Memilih metode NDT/NDE yang paling efektif untuk suatu aplikasi itu krusial dan seringkali membutuhkan keahlian khusus. Beberapa faktor yang perlu dipertimbangkan antara lain:

1. Jenis Material: Material feromagnetik (besi, baja) cocok untuk MT, material konduktif (logam, kecuali material magnetik) cocok untuk ET, semua jenis material non-poros (logam, keramik, plastik) cocok untuk PT, dan material yang bisa dilalui gelombang suara cocok untuk UT. Radiography bisa untuk hampir semua material tapi efektivitasnya tergantung densitas.
2. Jenis Cacat yang Dicari: Apakah retak permukaan (PT, MT, ET)? Retak internal (UT, RT)? Korosi/penipisan (UT, ET, RT)? Porositas (RT, UT)?
3. Lokasi Cacat: Di permukaan (PT, MT, ET)? Di bawah permukaan (MT, ET)? Di dalam material (UT, RT)?
4. Geometri Komponen: Bentuk yang kompleks mungkin sulit diperiksa dengan RT atau UT konvensional, mungkin butuh metode Phased Array atau aksesori khusus. Pipa kecil mungkin lebih mudah dengan ET atau RT.
5. Kondisi Permukaan: PT butuh permukaan yang bersih dan halus. MT butuh permukaan yang cukup bersih. UT butuh kopling (couplant) dan kontak yang baik.
6. Persyaratan Standar: Standar industri atau kode yang berlaku (misalnya ASME, API, ASTM) biasanya merekomendasikan atau bahkan mewajibkan metode NDT tertentu untuk aplikasi spesifik.
7. Aksesibilitas: Apakah area yang diperiksa mudah dijangkau? Apakah ada risiko keselamatan (misalnya radiasi, bekerja di ketinggian)?
8. Biaya dan Waktu: Beberapa metode lebih cepat dan murah untuk pemeriksaan rutin (misalnya PT, MT), sementara yang lain mungkin lebih mahal dan butuh waktu (misalnya RT, UT).

Penting untuk berkonsultasi dengan ahli NDT/NDE yang bersertifikasi untuk menentukan metode yang paling sesuai dan menyusun prosedur pemeriksaan yang efektif.

Tantangan dalam NDT/NDE¶

Meskipun sangat bermanfaat, penerapan NDT/NDE juga punya tantangan tersendiri:

• Interpretasi Hasil: Hasil NDT seringkali berupa indikasi yang perlu diinterpretasikan oleh personel yang berpengalaman. Tidak semua indikasi adalah cacat yang signifikan. Membedakan antara indikasi yang tidak relevan dan cacat serius membutuhkan keahlian.
• Kualifikasi Personel: Operator dan juru analisa NDT/NDE harus memiliki pengetahuan dan keterampilan yang memadai, serta bersertifikasi sesuai standar yang berlaku (misalnya ASNT, ISO).
• Keterbatasan Metode: Setiap metode NDT punya keterbatasan dalam mendeteksi jenis cacat tertentu atau pada material tertentu. Tidak ada satu metode pun yang bisa mendeteksi semua jenis cacat di semua material.
• Biaya Peralatan dan Pelatihan: Peralatan NDT, terutama yang canggih seperti Phased Array UT atau Digital Radiography, bisa sangat mahal. Pelatihan untuk operator dan juru analisa juga membutuhkan investasi.
• Kondisi Lingkungan: Kondisi operasional seperti suhu ekstrem, area yang berbahaya, atau akses terbatas bisa menjadi tantangan dalam melakukan NDT.

Perkembangan Terbaru dalam NDT/NDE¶

Dunia NDT/NDE terus berevolusi seiring kemajuan teknologi. Beberapa tren terkini meliputi:

• Digitalisasi dan Otomasi: Penggunaan sensor digital, akuisisi data otomatis, dan analisis berbasis machine learning semakin umum untuk meningkatkan akurasi dan efisiensi.
• Remote Inspection: Penggunaan drone, robot, dan sensor yang bisa diakses dari jarak jauh untuk memeriksa area berbahaya atau sulit dijangkau.
• Advanced Methods: Pengembangan metode yang lebih canggih seperti Guided Wave Testing (GWT) untuk pemeriksaan jarak jauh pada pipa, atau Pulsed Eddy Current (PEC) untuk mendeteksi korosi di balik insulasi.
• Integrasi Data: Pengumpulan data dari berbagai metode NDT/NDE ke dalam platform tunggal untuk analisis dan manajemen integritas aset yang lebih komprehensif.

Dengan terus beradaptasi terhadap perkembangan ini, NDT/NDE akan semakin efektif dalam menjaga keselamatan dan keandalan infrastruktur serta produk di masa depan.

Kesimpulan Singkat¶

Jadi, intinya gini: NDT (Non-Destructive Testing) itu metode untuk mencari cacat tanpa merusak. NDE (Non-Destructive Evaluation) itu proses evaluasi yang lebih luas, bisa menggunakan hasil NDT, untuk menilai kondisi dan kelayakan material/komponen. Sedangkan NDI (Non-Destructive Inspection) itu proses pemeriksaan untuk memastikan komponen sesuai standar. Mereka saling terkait dan sama-sama penting dalam dunia rekayasa dan industri untuk menjaga kualitas dan keamanan.

Semoga penjelasan ini bikin kamu nggak bingung lagi ya bedain ketiganya!
