Perbedaan RCBO dan MCB: Mana yang Lebih Aman untuk Rumah?

Table of Contents

Ketika berbicara soal keamanan instalasi listrik di rumah atau di bangunan, ada dua nama yang paling sering disebut: MCB dan RCBO. Keduanya punya fungsi utama yang sama, yaitu sebagai pengaman atau pemutus sirkuit otomatis. Tapi, meskipun kelihatannya mirip dan sama-sama nemplok di panel listrik, fungsi dan kemampuan proteksinya ternyata beda jauh, lho! Nah, biar nggak salah pilih dan tahu mana yang paling pas buat kebutuhanmu, yuk kita bedah tuntas perbedaannya.

Apa Itu MCB? Si Pengaman Klasik yang Setia¶

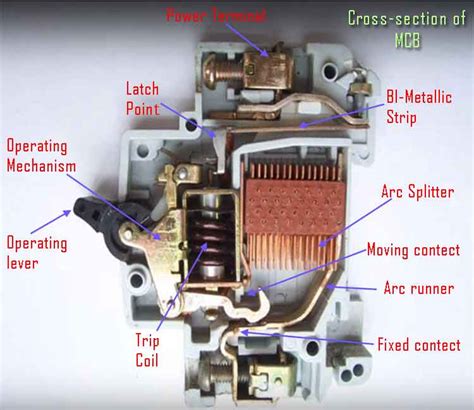

MCB itu singkatan dari Miniature Circuit Breaker. Bisa dibilang, MCB ini adalah komponen pengaman listrik yang paling umum dan paling tua dibanding RCBO. Hampir setiap rumah atau bangunan pasti punya MCB sebagai jantung pengaman instalasi listriknya. Fungsi utamanya sangat krusial: melindungi sirkuit listrik dari dua masalah besar.

Pertama, beban berlebih (overload). Ini terjadi kalau kamu menyalakan terlalu banyak alat listrik secara bersamaan dalam satu sirkuit, sehingga tarikan arusnya melebihi kapasitas kabel atau sakelar yang terpasang. Kedua, hubung singkat (short circuit). Ini situasi berbahaya di mana arus listrik mengalir melalui jalur yang tidak seharusnya, biasanya karena kabel positif dan negatif bersentuhan langsung.

Image just for illustration

Kalau salah satu dari dua kondisi itu terjadi, MCB akan langsung nge-trip atau memutuskan aliran listrik secara otomatis dalam hitungan milidetik. Ini penting banget buat mencegah kabel panas, meleleh, bahkan kebakaran. MCB bekerja berdasarkan prinsip termal (untuk mendeteksi overload) dan magnetik (untuk mendeteksi short circuit).

• Fungsi Utama MCB: Melindungi instalasi listrik dari beban berlebih (overload) dan hubung singkat (short circuit).
• Cara Kerja MCB: Mendeteksi kenaikan suhu akibat arus berlebih (thermal) dan medan magnet kuat akibat arus hubung singkat (magnetik), lalu memutus sirkuit.
• Keunggulan MCB: Relatif lebih murah, ukurannya ringkas, perawatannya mudah (tinggal di-reset kalau trip), dan sangat umum di pasaran.
• Keterbatasan MCB: Tidak bisa mendeteksi adanya arus bocor (earth leakage) yang jadi penyebab utama orang kesetrum.

RCBO: Si Pengaman Ganda yang Lebih Komplit¶

Sekarang kita ngomongin RCBO. RCBO adalah singkatan dari Residual Current Breaker with Overcurrent protection. Dari namanya saja sudah kelihatan kan, ada kata “Residual Current” di sana? Nah, inilah kunci perbedaan utamanya. RCBO itu gabungan dari dua fungsi pengaman dalam satu unit: fungsi MCB (melindungi dari overload dan short circuit) dan fungsi ELCB/RCD (melindungi dari arus bocor).

ELCB (Earth Leakage Circuit Breaker) atau RCD (Residual Current Device) adalah alat yang memang khusus didesain untuk mendeteksi arus bocor. Jadi, RCBO ini bisa dibilang versi upgrade atau all-in-one dari MCB dan ELCB/RCD yang digabungkan.

Image just for illustration

Fungsi RCBO jauh lebih komprehensif. Dia melindungi sirkuit listrik dari beban berlebih dan hubung singkat, plus memberikan proteksi tambahan yang sangat vital: melindungi manusia dari bahaya kesetrum akibat arus bocor. Arus bocor ini terjadi ketika arus listrik mengalir ke jalur yang tidak semestinya, misalnya melalui tubuh seseorang yang nggak sengaja menyentuh kabel terkelupas atau peralatan listrik yang rusak.

• Fungsi Utama RCBO: Melindungi instalasi listrik dari beban berlebih (overload), hubung singkat (short circuit), dan melindungi manusia dari bahaya arus bocor (earth leakage).
• Cara Kerja RCBO: Mendeteksi overload dan short circuit (seperti MCB), ditambah mendeteksi adanya ketidakseimbangan arus yang masuk (via kabel fasa) dan arus yang keluar (via kabel netral). Jika ada perbedaan arus yang signifikan (biasanya 30mA atau 10mA, tergantung sensitivitasnya), itu menandakan ada arus yang bocor ke tanah (atau ke tubuh manusia), dan RCBO langsung trip.
• Keunggulan RCBO: Memberikan perlindungan paling lengkap untuk instalasi dan manusia. Sangat efektif mencegah bahaya kesetrum.
• Keterbatasan RCBO: Relatif lebih mahal daripada MCB, ukurannya biasanya sedikit lebih besar, dan butuh instalasi ground (pembumian) yang baik agar proteksi arus bocornya bekerja optimal.

Inti Perbedaan: Fungsi Kunci yang Beda Jauh!¶

Kalau disederhanakan, perbedaan paling mendasar antara MCB dan RCBO ada pada kemampuannya mendeteksi arus bocor.

• MCB: Hanya deteksi overload dan short circuit. Dia ibarat satpam yang jaga gerbang utama dari “penyusup” yang masuk terlalu banyak (overload) atau yang bikin “jalan pintas” berbahaya (short circuit). Tapi dia nggak peduli kalau ada “arus” yang keluar dari pagar alias bocor ke tanah atau ke badan orang.
• RCBO: Deteksi overload, short circuit, dan arus bocor. Dia ibarat satpam yang sama, tapi ditambah sensor canggih yang bisa mendeteksi kalau ada “arus” yang keluar dari sistem (arus bocor) dan langsung mengunci gerbang. Ini yang bikin RCBO bisa menyelamatkan nyawa dari sengatan listrik.

Berikut tabel singkat untuk memperjelas:

Fitur Proteksi	MCB	RCBO
Beban Berlebih (Overload)	Ya	Ya
Hubung Singkat (Short Circuit)	Ya	Ya
Arus Bocor (Earth Leakage)	Tidak	Ya
Perlindungan Manusia dari Kesetrum	Tidak	Ya

Penting untuk dipahami, sebagian besar kasus sengatan listrik fatal pada manusia itu bukan karena overload atau short circuit yang menyebabkan kebakaran, melainkan karena arus bocor yang mengalir melalui tubuh manusia ke tanah. MCB tidak bisa mencegah ini. RCBO, dengan sensor arus bocornya, dirancang khusus untuk mencegah bahaya ini.

Kapan Sebaiknya Pakai MCB dan Kapan Pakai RCBO?¶

Memilih antara MCB dan RCBO bukan cuma soal mana yang lebih canggih, tapi juga soal kebutuhan, risiko, dan regulasi.

• MCB Tepat untuk:

  • Sirkuit-sirkuit umum di mana risiko kontak langsung dengan arus bocor rendah (misalnya sirkuit penerangan di ruang tamu yang jauh dari area basah).
  • Instalasi yang sudah dilindungi oleh ELCB/RCD utama di panel distribusi (sehingga setiap sirkuit cabang cukup pakai MCB, karena perlindungan arus bocor sudah ditangani ELCB/RCD utama).
  • Ketika budget menjadi pertimbangan utama dan risiko arus bocor bisa diatasi dengan cara lain (misalnya double insulation pada peralatan) atau dengan ELCB/RCD terpusat.

• RCBO Sangat Direkomendasikan (Bahkan Wajib di Banyak Negara) untuk:

  • Sirkuit di area basah atau lembap: kamar mandi, dapur, area laundry, kolam renang, taman. Di area ini, risiko terjadi arus bocor sangat tinggi karena adanya air yang merupakan konduktor listrik.
  • Sirkuit stop kontak yang digunakan untuk peralatan portabel (setrika, hair dryer, alat-alat dapur, perkakas listrik). Alat-alat ini rentan rusak dan menyebabkan arus bocor.
  • Sirkuit yang melayani area di mana anak-anak atau orang tua sering beraktivitas. Kelompok ini lebih rentan terhadap dampak sengatan listrik.
  • Seluruh sirkuit di rumah atau bangunan untuk memberikan tingkat keamanan tertinggi bagi penghuninya.
  • Area yang memiliki regulasi ketat mengenai keselamatan listrik (banyak negara mewajibkan proteksi arus bocor, minimal 30mA, di area tertentu).

Fakta Menarik & Tips Penting Seputar RCBO dan MCB¶

1. RCBO Adalah Evolusi: RCBO muncul karena kebutuhan akan perlindungan yang lebih komprehensif. Sebelum ada RCBO, orang biasanya pasang ELCB/RCD utama di panel, lalu MCB di setiap sirkuit cabang. RCBO menyatukan kedua fungsi itu dalam satu unit, bikin instalasi lebih ringkas (meskipun RCBO per unit lebih besar dari MCB per unit).
2. Tombol “Test” pada RCBO (dan ELCB/RCD): Kamu pasti lihat ada tombol kecil bertuliskan “Test” pada RCBO. Tombol ini wajib ditekan secara berkala (disarankan sebulan sekali) untuk memastikan fungsi deteksi arus bocornya masih bekerja dengan baik. Kalau RCBO trip saat tombol itu ditekan, berarti fungsinya normal. Kalau tidak trip, berarti ada masalah dan RCBO perlu diganti. Ini sangat penting buat keamanan!
3. Pentingnya Sistem Grounding: Fungsi deteksi arus bocor pada RCBO dan ELCB/RCD bekerja optimal jika instalasi listrik memiliki sistem grounding (pembumian) yang baik. Arus bocor akan mengalir ke tanah melalui sistem grounding, menciptakan perbedaan arus yang bisa dideteksi oleh RCBO. Tanpa grounding yang baik, arus bocor mungkin tidak terdeteksi sampai menyentuh manusia.
4. Jangan Salah Rating: Setiap MCB atau RCBO punya rating arus (misalnya 6A, 10A, 16A). Rating ini harus sesuai dengan kapasitas kabel dan beban di sirkuit tersebut. Memasang MCB/RCBO dengan rating terlalu besar bisa membahayakan kabel (kabel panas duluan sebelum MCB/RCBO trip saat overload). Selalu konsultasikan dengan tenaga listrik berlisensi untuk menentukan rating yang tepat.
5. Investasi untuk Keamanan: Meskipun RCBO lebih mahal di awal, ini adalah investasi penting untuk keselamatan. Bahaya kesetrum jauh lebih mematikan daripada kerusakan alat elektronik akibat overload/short circuit yang ditangani MCB biasa.

Bagaimana RCBO Mendeteksi Arus Bocor? Penjelasan Simpel¶

Bayangkan arus listrik mengalir seperti air di dua pipa paralel: satu pipa membawa air “masuk” (kabel fasa) dan pipa lainnya membawa air “keluar” (kabel netral) untuk kembali ke sumber. Dalam kondisi normal, jumlah air yang masuk harus sama persis dengan jumlah air yang keluar.

RCBO punya sensor yang terus membandingkan arus yang masuk melalui kabel fasa dan arus yang keluar melalui kabel netral pada sirkuit tersebut. Kalau ada perbedaan jumlah arus yang signifikan (misalnya 30mA), RCBO berasumsi bahwa selisih arus itu pasti “bocor” ke jalur lain, bukan kembali melalui kabel netral. Jalur lain itu bisa saja melalui tanah, atau yang paling berbahaya, melalui tubuh manusia yang sedang berdiri di tanah.

Ketika sensor mendeteksi selisih arus (misalnya lebih dari 30mA, yang cukup kecil tapi mematikan bagi manusia), RCBO akan langsung trip. Responsnya ini sangat cepat, jauh lebih cepat dari reaksi tubuh manusia terhadap sengatan listrik, sehingga bisa mencegah arus mematikan mengalir melalui tubuh dalam waktu lama. Ini yang membuat RCBO efektif dalam mencegah kematian akibat sengatan listrik.

Memilih yang Tepat: Prioritaskan Keamanan¶

Dalam membuat keputusan antara MCB dan RCBO, pertimbangkan ini:

• Tingkat Keamanan: Jika prioritas utama adalah keamanan jiwa penghuni dari bahaya kesetrum, RCBO adalah pilihan terbaik.
• Area Berisiko: Untuk area seperti kamar mandi, dapur, atau area outdoor, RCBO sangat direkomendasikan atau bahkan diwajibkan.
• Budget: RCBO memang lebih mahal, tapi pikirkan biaya ini sebagai investasi untuk melindungi orang-orang tersayang dari bahaya listrik yang mematikan.
• Regulasi: Cari tahu apakah ada peraturan lokal atau nasional yang mewajibkan penggunaan proteksi arus bocor (ELCB/RCD/RCBO) di area tertentu.

Sebagian besar ahli listrik modern akan menyarankan penggunaan RCBO, setidaknya pada sirkuit-sirkuit yang paling berisiko, atau bahkan untuk seluruh rumah jika memungkinkan. Ini memberikan lapisan perlindungan ekstra yang tidak bisa diberikan oleh MCB saja.

Penutup: Utamakan Keselamatan Listrik¶

Memahami perbedaan fungsi antara MCB dan RCBO adalah langkah awal yang bagus untuk meningkatkan keamanan instalasi listrik di tempatmu. Jangan pernah meremehkan bahaya listrik. Sengatan listrik bisa berakibat fatal, dan kebakaran akibat masalah listrik juga ancaman serius.

Memilih pengaman yang tepat, melakukan instalasi yang benar, dan melakukan pengecekan berkala (ingat tombol “Test”!) adalah tanggung jawab kita bersama. Kalau masih ragu atau bingung, selalu konsultasikan dengan tenaga listrik profesional yang bersertifikat. Mereka bisa menilai kondisi instalasi kamu dan memberikan rekomendasi terbaik.

Semoga penjelasan ini bikin kamu makin aware dan bijak dalam memilih pengaman listrik. Jangan sampai salah pilih, ya! Utamakan keselamatan!

Gimana nih, sudah lebih tercerahkan soal bedanya MCB dan RCBO? Atau mungkin kamu punya pengalaman menarik soal ini? Yuk, share pendapat atau pertanyaanmu di kolom komentar di bawah!
