Panduan Lengkap Memahami Perbedaan HMI dan SCADA

Table of Contents

Dua istilah yang sering banget muncul di dunia otomatisasi industri adalah HMI dan SCADA. Kadang, orang suka ketuker atau nganggep keduanya itu sama. Padahal, meskipun sering bekerja bareng, HMI dan SCADA punya fungsi, cakupan, dan karakteristik yang berbeda lho. Yuk, kita bedah satu per satu biar lebih paham.

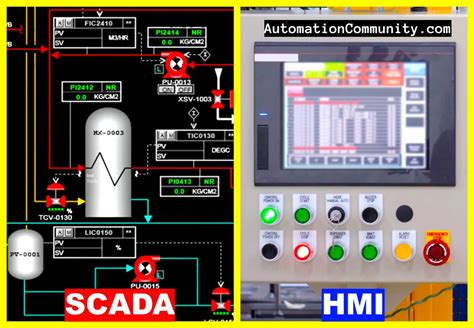

Image just for illustration

Mengenal HMI: Jendela Operator ke Mesin¶

HMI itu singkatan dari Human-Machine Interface. Gampangnya, ini adalah “wajah” atau “jendela” tempat operator bisa melihat status sebuah mesin atau proses dan juga bisa berinteraksi dengannya. Bayangin dashboard mobil kamu; kamu bisa lihat kecepatan, indikator bensin, lampu peringatan, dan kamu bisa nyalain lampu, klakson, atau wiper lewat sana. Itu analogi sederhana dari HMI.

Fungsi utama HMI itu menampilkan data real-time dari mesin atau proses dalam format yang mudah dipahami, biasanya berupa grafik, diagram, atau angka. Operator bisa memantau apa yang lagi terjadi di lapangan secara langsung. Selain itu, HMI juga memungkinkan operator buat ngasih perintah ke mesin, misalnya start, stop, ngubah parameter, atau mengakui (meng-acknowledge) alarm yang muncul.

HMI ini biasanya berupa panel layar sentuh (touchscreen) yang dipasang langsung di mesin atau di dekat area operasi. Bisa juga berupa monitor komputer biasa dengan software HMI di dalamnya. Fokusnya itu lokal dan interaktif di level operator.

Image just for illustration

Mengenal SCADA: Sistem Pengawasan Luas dan Pengumpulan Data¶

SCADA itu singkatan dari Supervisory Control and Data Acquisition. Dari namanya aja udah kelihatan bedanya, ada kata Supervisory dan Data Acquisition. SCADA ini bukan cuma soal satu mesin, tapi ngawasin dan ngontrol banyak mesin, proses, atau bahkan seluruh pabrik atau infrastruktur dari satu atau beberapa titik pusat.

Sistem SCADA ngumpulin data dari berbagai sumber di lapangan, seperti PLC (Programmable Logic Controller), RTU (Remote Terminal Unit), sensor, dan bahkan bisa dari HMI-HMI yang terhubung dalam jaringannya. Data ini dikirim ke server pusat SCADA, yang kemudian diproses, disimpan (biasanya di database historian), dan ditampilkan di monitor operator atau engineer di ruang kontrol.

Fungsi SCADA jauh lebih luas dari HMI. SCADA bisa ngasih gambaran menyeluruh tentang kondisi operasional sistem yang besar, ngasih notifikasi alarm terpusat, bikin laporan historis tentang performa produksi atau kondisi operasional, ngelakuin trending data buat analisis performa dari waktu ke waktu, bahkan ngirim perintah supervisory ke perangkat di lapangan (bukan kontrol langsung level rendah seperti HMI).

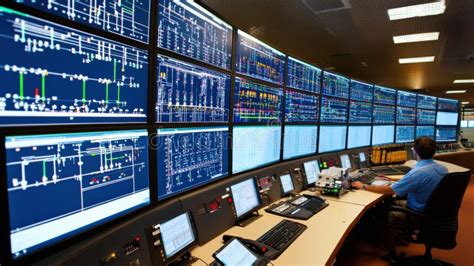

Image just for illustration

Bayangin pusat kontrol pembangkit listrik, jaringan pipa gas, atau sistem pengairan kota. Mereka butuh ngawasin dan ngelola banyak titik dari jarak jauh, ngumpulin data konsumsi, tekanan, suhu, dll., dan bereaksi cepat kalau ada masalah. Nah, inilah ranah SCADA.

Perbedaan Kunci antara HMI dan SCADA¶

Setelah kita lihat definisinya, sekarang mari kita bandingkan secara langsung poin-poin perbedaannya. Ini dia inti dari artikel ini, perbedaan mendasar yang perlu kamu tahu:

1. Tujuan Utama¶

• HMI: Tujuan utamanya adalah menyediakan antarmuka langsung bagi operator manusia untuk berinteraksi dengan mesin atau proses spesifik di area lokal mereka. Fokusnya pada kontrol operasional harian dan pemantauan status real-time di tingkat unit.
• SCADA: Tujuan utamanya adalah untuk mengawasi (supervise) dan mengumpulkan data dari sistem yang lebih besar dan terdistribusi. Ini memungkinkan pemantauan, analisis, dan kontrol supervisory dari jarak jauh atas banyak aset atau lokasi.

2. Cakupan (Scope)¶

• HMI: Biasanya fokus pada satu mesin, satu lini produksi, atau area operasional yang terbatas. Ini adalah titik akses lokal untuk operator yang bekerja di dekat peralatan tersebut.
• SCADA: Mencakup area geografis yang lebih luas atau seluruh fasilitas pabrik/infrastruktur. SCADA mengintegrasikan data dari berbagai sub-sistem atau lokasi terpencil untuk memberikan gambaran sistemik.

3. Pengelolaan Data¶

• HMI: Menampilkan data real-time dari mesin atau proses yang terhubung langsung. Mungkin ada kemampuan pencatatan data historis dasar, tapi biasanya terbatas pada data yang relevan untuk operasi lokal.
• SCADA: Merupakan sistem pengumpulan data yang canggih. SCADA mengumpulkan, menyimpan (di database historian), mengelola, dan menganalisis data dari berbagai sumber. Ini memungkinkan trending, reporting (laporan), analisis performa, dan pengambilan keputusan berdasarkan data historis.

4. Level Kontrol¶

• HMI: Memungkinkan operator melakukan kontrol langsung pada mesin atau proses, seperti menekan tombol start, stop, atau mengubah setpoint. Kontrolnya bersifat interaktif dan operasional.
• SCADA: Lebih pada kontrol supervisory. SCADA bisa mengirim perintah ke PLC atau RTU untuk melakukan tindakan, tapi SCADA tidak secara langsung mengontrol aktuator seperti katup atau motor (itu tugas PLC/RTU). SCADA mengawasi, memberikan arahan, dan memastikan sistem berjalan sesuai rencana.

5. Arsitektur dan Komponen¶

• HMI: Umumnya terdiri dari perangkat keras (panel layar sentuh, monitor) dan software HMI. Koneksinya biasanya langsung ke PLC atau kontroler lokal.
• SCADA: Arsitekturnya lebih kompleks dan terdistribusi. Melibatkan server pusat, database historian, jaringan komunikasi (bisa kabel atau nirkabel, mencakup jarak jauh), RTU/PLC di lapangan, dan software SCADA itu sendiri. HMI seringkali menjadi salah satu komponen SCADA, berfungsi sebagai frontend atau stasiun operator di area tertentu yang terhubung ke sistem SCADA pusat.

6. Kompleksitas dan Biaya¶

• HMI: Relatif lebih sederhana dalam instalasi dan konfigurasi untuk satu mesin atau proses. Biayanya per unit HMI cenderung lebih rendah dibandingkan sistem SCADA lengkap.
• SCADA: Sistem SCADA jauh lebih kompleks karena melibatkan integrasi berbagai perangkat, jaringan komunikasi yang luas, software server, dan database. Investasi untuk sistem SCADA lengkap biasanya jauh lebih besar.

Ini diagram sederhana untuk melihat hubungan dan hierarki umumnya:

mermaid graph TD A[SCADA System - Ruang Kontrol] --> B(Jaringan Komunikasi); B --> C[Remote Terminal Unit (RTU)/PLC 1]; B --> D[Remote Terminal Unit (RTU)/PLC 2]; C --> E[Sensor & Aktuator di Lapangan 1]; D --> F[Sensor & Aktuator di Lapangan 2]; C --> G[HMI Panel di Area 1]; D --> H[HMI Panel di Area 2]; A -- Database & Reporting --> I[Analis/Manajemen];
Diagram ini menggambarkan bagaimana SCADA mengawasi sistem yang lebih luas, berinteraksi dengan RTU/PLC melalui jaringan, sementara HMI berfungsi sebagai antarmuka lokal yang juga terhubung, seringkali ke PLC/RTU, dan kadang ke sistem SCADA secara langsung.

Hubungan HMI dan SCADA: Bukan Pesaing, tapi Pasangan¶

Penting buat dipahami, HMI dan SCADA itu bukan pilihan either/or (pilih salah satu). Di banyak sistem otomatisasi modern, keduanya bekerja bersama-sama. HMI seringkali berfungsi sebagai antarmuka operator lokal yang terhubung ke sistem SCADA yang lebih besar.

Operator di lapangan bisa menggunakan HMI untuk mengontrol mesin atau proses spesifik di area kerjanya, sementara data dari HMI tersebut (atau PLC/RTU yang terhubung) dikirim ke sistem SCADA pusat. Di ruang kontrol, operator atau manajer bisa memantau kondisi keseluruhan pabrik/sistem lewat antarmuka SCADA, melihat ringkasan data dari semua area, menganalisis tren, dan merespons alarm yang terjadi di mana saja.

Jadi, HMI menyediakan visibility dan interaksi di level operasional, sementara SCADA menyediakan visibility dan kontrol supervisory di level sistem yang lebih tinggi dan terdistribusi, ditambah kemampuan data acquisition dan analisis yang canggih. HMI adalah “mata” dan “tangan” operator di lapangan, sementara SCADA adalah “otak” dan “sistem saraf” yang mengawasi seluruh “tubuh” operasional.

Fakta Menarik & Tips¶

• Evolusi: Dulu HMI itu cuma tombol fisik dan lampu indikator. SCADA pun awalnya sangat mahal dan kompleks. Sekarang, keduanya makin canggih dengan teknologi layar sentuh, web-based HMI/SCADA yang bisa diakses dari browser, sampai aplikasi mobile buat pemantauan jarak jauh.
• Keamanan Siber: Karena SCADA ngawasin infrastruktur kritis (listrik, air, minyak & gas), keamanannya jadi krusial banget. SCADA sering jadi target serangan siber, makanya perlindungan berlapis itu wajib. HMI lokal pun bisa jadi titik masuk.
• Historian: Salah satu komponen paling powerful di SCADA adalah database historian. Ini nyimpen semua data operasional dari waktu ke waktu, memungkinkan analisis performa, troubleshooting, optimasi, dan pemenuhan regulasi.
• Tips Memilih: Kalau kebutuhanmu cuma buat ngontrol dan ngawasin satu mesin atau lini produksi yang berdiri sendiri, HMI aja mungkin udah cukup. Tapi kalau butuh ngawasin banyak mesin/area, ngumpulin data historis dari berbagai sumber, analisis performa sistemik, dan kontrol dari pusat, maka sistem SCADA dengan HMI sebagai frontend adalah solusinya.
• Protokol Komunikasi: HMI dan SCADA berkomunikasi dengan PLC/RTU dan perangkat lain menggunakan berbagai protokol industri, seperti Modbus, OPC, Ethernet/IP, DNP3 (khusus SCADA untuk utilitas), dan banyak lagi. Pemilihan protokol ini penting banget biar semua perangkat bisa ‘ngomong’ satu sama lain.

Integrasi dan Manfaat Gabungan¶

Ketika HMI dan SCADA diintegrasikan dengan baik, manfaatnya luar biasa. Operator di lantai pabrik punya kontrol dan informasi yang mereka butuhkan di ujung jari mereka melalui HMI, sementara manajemen dan teknisi di ruang kontrol punya gambaran besar dan data historis yang mendalam dari sistem SCADA.

Ini ngasih beberapa keuntungan:
* Respons Lebih Cepat: Operator lokal bisa langsung bereaksi terhadap kondisi abnormal yang muncul di HMI. Sistem SCADA bisa otomatis ngasih notifikasi ke pihak yang relevan kalau ada masalah yang lebih luas.
* Pengambilan Keputusan Berbasis Data: Data historis dari SCADA bisa dianalisis buat ngidentifikasi area yang perlu dioptimalkan, memprediksi kegagalan peralatan (predictive maintenance), atau ningkatin efisiensi proses.
* Pemantauan Jarak Jauh: Dengan SCADA modern (dan HMI yang terhubung ke jaringan), pemantauan bisa dilakukan dari mana saja, bahkan dari smartphone atau tablet (dengan keamanan yang memadai tentunya!).
* Peningkatan Keamanan: Sistem SCADA yang terpusat memungkinkan implementasi kebijakan keamanan yang lebih kuat dan terkelola dibandingkan banyak HMI yang berdiri sendiri.
* Pelaporan Otomatis: SCADA bisa generate laporan performa, produksi, konsumsi energi, dll., secara otomatis, nghemat waktu dan memastikan akurasi data.

Menggabungkan HMI dan SCADA ngasih yang terbaik dari dua dunia: kontrol lokal yang responsif dan pengawasan sistemik yang komprehensif dengan kemampuan analisis data yang kuat. Ini adalah fondasi penting buat konsep-konsep seperti Industri 4.0 dan smart manufacturing.

Penutup Singkat¶

Intinya, HMI itu antarmuka lokal untuk operator, fokusnya interaksi dan pemantauan di satu titik. SCADA itu sistem yang lebih besar, ngawasin banyak titik, ngumpulin data dari seluruh sistem, dan ngasih kontrol supervisory dari pusat. Keduanya sering kerja bareng untuk menciptakan sistem otomatisasi yang efisien dan terkendali. Memahami perbedaan ini penting banget kalau kamu berkecimpung atau tertarik di dunia otomatisasi industri.

Gimana, sekarang udah kebayang kan bedanya HMI sama SCADA? Punya pengalaman menarik dengan salah satu atau kedua sistem ini? Atau mungkin ada pertanyaan lain yang pengen kamu tanyain? Yuk, share pikiranmu di kolom komentar di bawah!
