Pahami Beda Tx dan Rx di Mikrotik: Panduan Simple Buat Kamu

Updated: • 0 • min read
Table of Contents

Ketika kamu berurusan dengan perangkat jaringan seperti Mikrotik, pasti sering banget lihat istilah TX dan RX. Dua singkatan ini fundamental banget buat ngertiin gimana data ngalir di jaringanmu. Gampangnya, ini soal data yang keluar dan data yang masuk melalui sebuah port atau interface di perangkat Mikrotik kamu. Memahami bedanya itu kunci buat monitoring, troubleshooting, dan optimasi jaringan.

Apa Itu TX (Transmit)?

TX adalah singkatan dari Transmit. Dalam konteks jaringan, Transmit itu artinya proses mengirimkan data dari perangkat Mikrotik kamu keluar menuju perangkat lain. Bayangin Mikrotikmu lagi “berbicara” atau mengirimkan informasi ke komputer, server, atau router lain di jaringan.

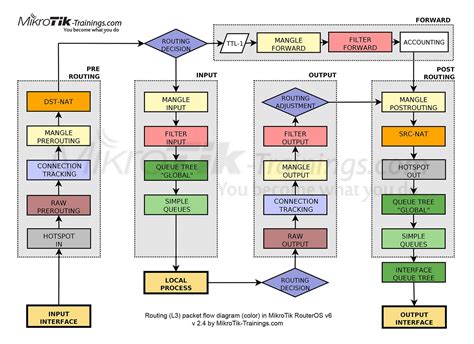

Mikrotik transmit data flow
Image just for illustration

Saat kamu melihat statistik TX di interface Mikrotik, itu menunjukkan seberapa banyak data yang sudah dikirim atau sedang dikirimkan melalui interface tersebut. Data ini bisa berupa paket-paket data, permintaan, atau respons yang berasal dari perangkat Mikrotik atau dilewatkan melalui Mikrotik dari jaringan internal ke eksternal (atau sebaliknya, tergantung arah pandangmu). Angka TX biasanya diukur dalam satuan bit per detik (bps), byte per detik (Bps), atau jumlah paket per detik.

Nilai TX yang tinggi pada sebuah interface menandakan bahwa Mikrotik sedang aktif mengirimkan banyak data melalui port itu. Misalnya, kalau kamu lagi upload file besar ke internet, trafik TX di interface WAN Mikrotikmu pasti bakal naik drastis. Ini juga berlaku buat trafik lokal; kalau ada server di jaringan lokal yang diakses banyak user, interface yang terhubung ke server itu bisa punya nilai TX yang tinggi (dari server ke user, Mikrotik melayani forwarding).

Apa Itu RX (Receive)?

Sebaliknya, RX adalah singkatan dari Receive. Ini adalah kebalikan dari TX. Receive artinya proses menerima data oleh perangkat Mikrotik kamu dari perangkat lain di jaringan. Ini kayak Mikrotikmu lagi “mendengarkan” atau menerima informasi yang dikirimkan oleh perangkat lain.

Mikrotik receive data flow
Image just for illustration

Statistik RX di interface Mikrotik menunjukkan seberapa banyak data yang sudah diterima atau sedang diterima oleh interface tersebut. Data ini juga berupa paket-paket data, permintaan, atau respons yang datang dari luar menuju Mikrotik atau dilewatkan melalui Mikrotik dari jaringan eksternal ke internal (atau sebaliknya). Sama seperti TX, nilai RX diukur dalam bps, Bps, atau jumlah paket per detik.

Nilai RX yang tinggi di sebuah interface berarti Mikrotik sedang menerima banyak data melalui port tersebut. Contoh paling umum adalah saat kamu lagi download file atau streaming video dari internet. Trafik RX di interface WAN Mikrotikmu bakal meningkat signifikan karena Mikrotik sedang menerima data dari internet. Di jaringan lokal, kalau banyak user mengakses resource di internet, interface yang terhubung ke user tersebut akan memiliki nilai RX yang tinggi (data dari internet ke user, Mikrotik melayani forwarding).

Mengapa TX dan RX Penting dalam Jaringan Mikrotik?

Memahami dan memantau nilai TX dan RX itu krusial banget buat beberapa hal:

1. Mengukur Kinerja Jaringan

TX dan RX adalah indikator langsung dari aktivitas data flow di setiap titik di jaringanmu. Dengan melihat nilai TX dan RX pada interface tertentu, kamu bisa tahu seberapa sibuk interface itu. Ini membantu mengukur kinerja link jaringanmu secara real-time. Apakah link tersebut sedang terpakai maksimal, santai, atau bahkan ada anomali trafik.

2. Monitoring Bandwidth

Nilai TX dan RX menunjukkan actual throughput atau penggunaan bandwidth saat ini. Jika total TX + RX pada interface WAN mendekati atau bahkan melebihi kapasitas bandwidth koneksi internetmu, itu artinya koneksimu sudah full. Ini penting untuk perencanaan kapasitas dan memastikan pengguna mendapatkan pengalaman yang baik. Di jaringan lokal, memonitor TX/RX antar segmen bisa menunjukkan di mana titik-titik bottleneck.

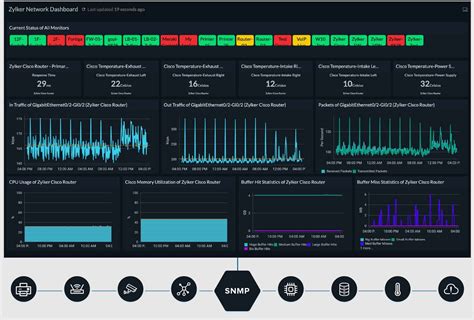

Network bandwidth monitoring
Image just for illustration

3. Troubleshooting Masalah Jaringan

Ketika ada masalah performa jaringan, melihat nilai TX dan RX adalah langkah pertama yang sering diambil. Jika koneksi internet lambat, kamu bisa lihat apakah nilai TX atau RX di interface WAN rendah padahal seharusnya tinggi (misalnya saat download/upload). Atau sebaliknya, jika nilainya sangat tinggi tapi tidak ada aktivitas yang seharusnya memicu itu, bisa jadi ada trafik yang tidak diinginkan (misalnya virus atau serangan).

Melihat TX dan RX di Mikrotik RouterOS

Mikrotik RouterOS menyediakan cara yang mudah untuk melihat statistik TX dan RX pada setiap interface. Kamu bisa lihat lewat aplikasi WinBox, WebFig (akses via browser), atau Command Line Interface (CLI).

Melalui WinBox/WebFig

Ini cara yang paling umum dan visual:

  1. Buka WinBox atau akses WebFig router Mikrotikmu.
  2. Pilih menu Interfaces.
  3. Kamu akan melihat daftar semua interface yang ada (Ethernet, Wireless, Bridge, VLAN, dll.).
  4. Di tabel daftar interface, biasanya ada kolom “TX/RX”. Kolom ini menunjukkan penggunaan trafik saat itu secara real-time, diukur dalam bps.
  5. Untuk melihat detail lebih lanjut dan grafik historis, double-click pada interface yang ingin kamu monitor, lalu pilih tab Traffic. Di tab ini, kamu akan melihat grafik terpisah untuk TX dan RX, beserta nilai rata-rata, puncak, dan total data yang sudah ditransfer sejak router booting atau interface direset.

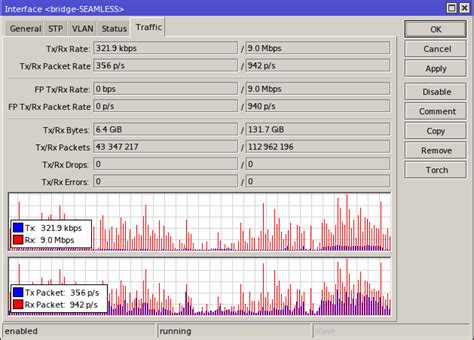

Mikrotik interface traffic monitoring
Image just for illustration

Grafik di tab Traffic sangat membantu untuk melihat pola penggunaan bandwidth dari waktu ke waktu. Kamu bisa melihat puncaknya terjadi kapan dan seberapa besar. Ini sangat bermanfaat untuk perencanaan kapasitas dan analisis kebiasaan penggunaan jaringan.

Melalui CLI (Command Line Interface)

Untuk kamu yang lebih suka atau terbiasa pakai CLI, kamu juga bisa monitor TX/RX dengan perintah sederhana:

  1. Buka Terminal di WinBox/WebFig atau login via SSH ke router Mikrotikmu.
  2. Gunakan perintah interface monitor <nama_interface>. Ganti <nama_interface> dengan nama interface yang kamu mau, misalnya ether1, wlan1, atau bridge.

Contoh:

/interface monitor ether1

Outputnya akan menampilkan detail statistik interface ether1 secara real-time, termasuk rx-bits-per-second dan tx-bits-per-second. Output ini akan terus update setiap beberapa detik.

status: running
full-duplex: yes
rate: 100Mbps
link-bytes-per-second: 12.5MB/s
rx-bits-per-second: 8.5M (8.5Mbps)
tx-bits-per-second: 2.1M (2.1Mbps)
rx-packets-per-second: 1200
tx-packets-per-second: 500
... (statistik lainnya)

Perintah CLI ini cepat dan efisien, terutama jika kamu perlu memantau dari jarak jauh atau membuat skrip monitoring.

Memahami Nilai TX dan RX: Bandwidth dan Throughput

Penting untuk membedakan antara bandwidth total suatu link dan throughput yang ditunjukkan oleh nilai TX/RX. Bandwidth adalah kapasitas maksimum teoritis dari sebuah link (misalnya, port Ethernet 100Mbps atau koneksi internet 50Mbps). Throughput adalah jumlah data sebenarnya yang berhasil melewati link tersebut pada waktu tertentu, yang ditunjukkan oleh nilai TX dan RX.

Jika kamu punya koneksi internet 50Mbps, artinya total data yang bisa mengalir (baik keluar maupun masuk) maksimal sekitar 50Mbps. Nilai TX + RX di interface WAN kamu tidak akan pernah melebihi 50Mbps (dalam skenario ideal tanpa overhead yang signifikan).

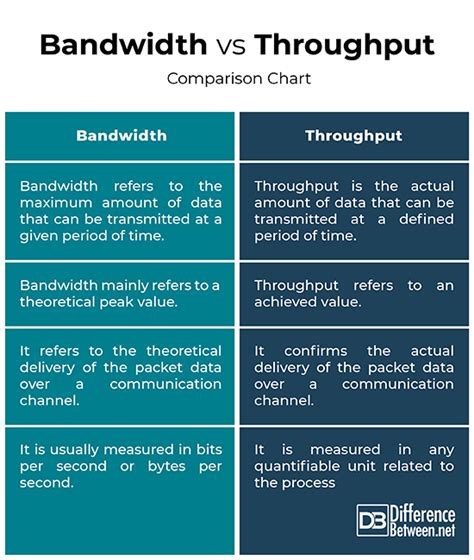

Bandwidth vs Throughput
Image just for illustration

  • Nilai TX tinggi, RX rendah: Ini menunjukkan aktivitas upload yang dominan. Kamu sedang mengirim banyak data keluar, tapi tidak banyak data yang masuk sebagai respons atau download.
  • Nilai RX tinggi, TX rendah: Ini menunjukkan aktivitas download yang dominan. Kamu sedang menerima banyak data masuk, tapi tidak banyak data yang dikirim keluar (kecuali permintaan awal atau ACK).
  • Nilai TX dan RX sama-sama tinggi: Ini menunjukkan aktivitas yang butuh trafik bolak-balik seimbang, seperti video conference dua arah, atau banyak koneksi simultan dengan aktivitas upload/download berbeda. Ini juga bisa terjadi saat link full-duplex dimanfaatkan secara maksimal.
  • Nilai TX dan RX rendah: Ini menandakan bahwa interface tersebut sedang tidak banyak digunakan. Bisa jadi memang tidak ada aktivitas jaringan, atau ada masalah yang menghambat trafik melewati interface tersebut.

Memantau TX dan RX memungkinkan kamu melihat pola penggunaan. Apakah puncak penggunaan terjadi di jam kerja? Apakah ada lonjakan trafik di luar jam normal? Ini semua bisa dianalisis dari grafik TX/RX.

Contoh Kasus Penggunaan TX dan RX dalam Praktik

Dalam dunia nyata, pemahaman TX/RX ini sangat berguna:

  1. Memonitor Penggunaan Internet Pelanggan: Jika kamu seorang penyedia layanan internet (WISP atau RT/RW Net) menggunakan Mikrotik, kamu bisa memantau TX dan RX di interface yang terhubung ke setiap pelanggan atau ke setiap segmen jaringan pelanggan. Ini membantumu melihat pelanggan mana yang paling banyak menggunakan bandwidth (baik upload maupun download) dan mendeteksi penggunaan yang tidak wajar.
  2. Mendeteksi Anomali Trafik: Lonjakan trafik RX yang tiba-tiba dan tinggi tanpa sebab jelas di interface WAN bisa mengindikasikan serangan denial-of-service (DoS) atau trafik tidak sah yang masuk. Lonjakan trafik TX yang tiba-tiba bisa jadi ada perangkat di jaringan lokalmu yang mengirimkan spam, virus, atau melakukan serangan.
  3. Mengukur Beban Jaringan Antar Lokasi: Jika kamu menghubungkan dua kantor cabang menggunakan VPN tunnel di Mikrotik, memantau TX/RX di interface VPN tersebut akan menunjukkan seberapa banyak data yang mengalir antar kedua kantor. Ini membantu mengevaluasi apakah link VPN tersebut cukup besar atau perlu di-upgrade.
  4. Optimasi QOS (Quality of Service): Data TX/RX adalah input penting untuk mengkonfigurasi QOS. Dengan mengetahui jenis trafik mana yang dominan (misalnya download lebih banyak dari upload), kamu bisa memprioritaskan trafik penting (seperti VoIP atau video conference) berdasarkan arah data flow (TX atau RX).

Troubleshooting Dasar Menggunakan Data TX/RX

Ketika ada keluhan jaringan lambat atau tidak stabil, cek TX/RX bisa jadi petunjuk pertama:

  • Koneksi Internet Lambat (Download): Cek RX di interface WAN. Jika nilainya jauh di bawah kapasitas langgananmu padahal kamu sedang download, ada kemungkinan masalah di sisi ISP, kabel, atau bottleneck di router/jaringan lokalmu sebelum sampai ke WAN.
  • Koneksi Internet Lambat (Upload): Cek TX di interface WAN. Jika nilainya jauh di bawah kapasitas uploadmu padahal kamu sedang upload, indikasinya mirip dengan kasus download.
  • Jaringan Lokal Lambat: Cek TX/RX di interface switch atau bridge di Mikrotik yang menghubungkan banyak perangkat. Jika nilainya sangat tinggi dan mendekati kapasitas interface (misal port 100Mbps terpakai 90Mbps+ TX+RX), itu tandanya link tersebut saturated atau jenuh, dan perlu dipertimbangkan upgrade ke Gigabit Ethernet atau segmentasi jaringan.
  • Performa Tidak Sesuai: Jika nilai TX/RX terlihat tinggi tetapi aplikasi terasa lambat, mungkin ada masalah lain seperti packet loss atau latency tinggi, yang mungkin tidak terlihat hanya dari nilai TX/RX, tetapi statistik lain di tab “Status” atau “Errors” interface bisa memberi petunjuk.

Lebih Dalam: Packet, Bytes, dan Errors

Selain Bytes (jumlah data dalam satuan Bps atau bps), Mikrotik juga menampilkan statistik TX/RX dalam satuan Packets per Second (pps). Ini penting karena performa beberapa perangkat jaringan, terutama untuk trafik dengan banyak koneksi kecil atau serangan DoS, lebih dibatasi oleh jumlah paket per detik yang bisa diproses daripada total volume datanya.

  • TX/RX Bytes: Menunjukkan volume data (besar file, streaming, dll.).
  • TX/RX Packets: Menunjukkan jumlah potongan data yang dikirim/diterima. Trafik seperti browsing web (banyak request kecil) atau VoIP (paket-paket kecil dan sering) akan memiliki rasio pps per bps yang lebih tinggi dibanding transfer file besar.

Selain itu, perhatikan juga statistik TX/RX Errors dan TX/RX Dropped.

  • Errors: Menunjukkan paket yang rusak atau tidak valid saat diterima/dikirim. Nilai errors yang tinggi bisa mengindikasikan masalah kabel (rusak, terlalu panjang), duplex mismatch (satu sisi half-duplex, sisi lain full-duplex), atau masalah hardware pada interface. Errors yang tinggi sangat mengganggu performa jaringan.
  • Dropped: Menunjukkan paket yang sengaja dibuang oleh router. Ini bisa terjadi karena antrian (queue) penuh saat trafik melebihi kapasitas pemrosesan router atau konfigurasi antrian (QOS) membuang paket dengan prioritas rendah saat link penuh. Nilai dropped yang tinggi saat link tidak penuh bisa jadi indikasi masalah hardware atau bug software.

Memantau TX/RX Bytes/Bits, TX/RX Packets, dan TX/RX Errors/Dropped bersamaan memberikan gambaran yang jauh lebih lengkap tentang kesehatan dan performa jaringanmu.

Kesimpulan Singkat

TX (Transmit) adalah data yang keluar dari interface Mikrotik, sedangkan RX (Receive) adalah data yang masuk ke interface Mikrotik. Keduanya adalah metrik fundamental untuk mengukur throughput atau penggunaan bandwidth secara real-time. Memantau TX dan RX sangat penting untuk melihat kinerja jaringan, memonitor penggunaan bandwidth, dan menjadi langkah awal dalam melakukan troubleshooting masalah jaringan di perangkat Mikrotikmu. Dengan memahami angka-angka ini, kamu bisa mengelola jaringanmu dengan lebih efektif.

Nah, itu dia penjelasan singkat tapi mendalam soal perbedaan TX dan RX di Mikrotik. Gimana, jadi lebih paham kan sekarang? Pernah punya pengalaman menarik saat troubleshooting pake data TX/RX ini? Bagikan pengalamanmu di kolom komentar ya!
