Mengenal Perbedaan Rangkaian Wye dan Delta Listrik dengan Gampang

Table of Contents

Dunia kelistrikan, terutama yang tiga fasa, punya dua pemain utama soal konfigurasi rangkaian: Wye (atau sering disebut Bintang) dan Delta (atau Segitiga). Keduanya sama-sama dipakai buat mendistribusikan daya listrik tiga fasa, tapi cara kerjanya, kelebihan, dan kekurangannya beda banget. Penting lho buat tahu bedanya, apalagi kalau kita lagi ngomongin soal desain sistem kelistrikan, instalasi, atau bahkan troubleshooting. Yuk, kita kupas tuntas biar nggak bingung lagi!

Apa Itu Rangkaian Tiga Fasa?¶

Sebelum masuk ke Wye dan Delta, kita refresh sedikit soal listrik tiga fasa. Listrik tiga fasa itu intinya ada tiga gelombang tegangan bolak-balik (AC) yang punya frekuensi sama tapi beda fasa 120 derajat listrik satu sama lain. Kenapa pakai tiga fasa? Soalnya lebih efisien buat mentransfer daya besar, motor listrik tiga fasa juga lebih simpel dan efisien dibanding motor satu fasa dengan daya yang sama. Makanya listrik tiga fasa itu jadi standar buat industri dan transmisi energi jarak jauh.

Nah, ketiga sumber tegangan (atau kumparan, kalau di generator/transformator) ini bisa dihubungkan dengan dua cara utama: Wye atau Delta. Konfigurasi inilah yang menentukan gimana tegangan dan arus berperilaku di dalam sistem serta gimana cara kita ngambil daya dari sistem itu.

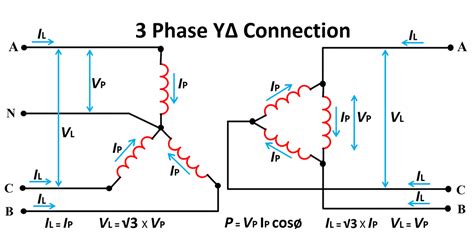

Image just for illustration

Mengupas Rangkaian Wye (Bintang)¶

Rangkaian Wye itu cara menghubungkan tiga fasa di mana salah satu ujung dari masing-masing kumparan (misalnya, kumparan A, B, dan C) dihubungkan jadi satu titik. Titik gabungan ini namanya titik netral (neutral point). Ujung kumparan yang satunya lagi jadi terminal keluaran fasa A, B, dan C. Bentuknya memang kayak huruf ‘Y’ atau bintang kalau digambar, makanya disebut Wye atau Bintang.

Konfigurasi Fisik dan Titik Netral¶

Dalam konfigurasi Wye, ujung-ujung “awal” atau “akhir” (tergantung konvensi) dari ketiga belitan fasa dihubungkan jadi satu. Titik inilah yang krusial karena dia bisa dihubungkan ke kawat netral atau dibiarkan mengambang (floating neutral). Adanya kawat netral ini jadi ciri khas utama Wye yang nggak dimiliki Delta. Kawat netral ini biasanya ditanahkan (grounded) di sumber (misalnya di transformator distribusi).

Keberadaan kawat netral ini memungkinkan kita ngambil daya dua macam: daya satu fasa (antara salah satu fasa dan netral) dan daya tiga fasa (antara fasa-fasa). Misalnya di rumah kita, listrik satu fasa yang kita pakai biasanya diambil dari salah satu fasa jaringan distribusi (yang konfigurasinya Wye) dan kawat netral.

Tegangan dan Arus di Rangkaian Wye¶

Ini bagian pentingnya. Di rangkaian Wye, ada dua jenis tegangan:
1. Tegangan Fasa (Phase Voltage, Vp): Tegangan antara salah satu fasa (misalnya fasa A) dan titik netral.
2. Tegangan Line (Line Voltage, VL): Tegangan antara dua fasa (misalnya fasa A dan B).

Hubungan antara VL dan Vp di Wye itu simpel: VL = Vp * √3. Jadi, tegangan antar fasa (VL) itu selalu lebih besar dari tegangan fasa ke netral (Vp) sebesar akar tiga (sekitar 1,732) kalinya. Misalnya, kalau tegangan fasa ke netral di rumah kita 220V, maka tegangan antar fasa (yang biasanya dipakai buat motor tiga fasa kecil) adalah 220V * √3 ≈ 380V. Ini angka yang umum kita dengar kan? 220/380V.

Nah, kalau arusnya gimana? Di Wye, arus yang mengalir di salah satu fasa (arus fasa, Ip) itu sama dengan arus yang mengalir di kawat line yang terhubung ke fasa itu (arus line, IL). Jadi, IL = Ip. Gampang diingat kan?

Kelebihan Rangkaian Wye¶

• Memungkinkan Beban Satu Fasa dan Tiga Fasa: Dengan adanya titik netral, sistem Wye bisa menyuplai beban satu fasa (antara fasa dan netral) dan beban tiga fasa (antara fasa-fasa). Ini sangat fleksibel, cocok buat sistem distribusi listrik yang melayani macam-macam konsumen (rumah tangga, industri kecil, dll.).
• Tegangan Fasa Lebih Rendah: Tegangan fasa ke netralnya lebih rendah daripada tegangan antar fasa (Vp = VL / √3). Ini mengurangi kebutuhan isolasi pada belitan, sehingga biaya pembuatan transformator atau generator bisa lebih murah untuk tegangan line yang sama dibandingkan Delta.
• Penanganan Arus Harmonisa: Kalau ada beban non-linear yang menghasilkan arus harmonisa (terutama harmonisa orde 3), arus ini bisa punya jalur balik lewat kawat netral. Ini bisa membantu mengurangi distorsi tegangan pada fasa-fasa.
• Deteksi Gangguan Lebih Mudah: Adanya titik netral yang ditanahkan membantu mendeteksi gangguan ground fault (hubung singkat ke tanah) dengan lebih mudah. Arus gangguan akan mengalir lewat netral ke tanah, memicu proteksi.

Kekurangan Rangkaian Wye¶

• Potensi Arus Netral: Kalau beban satu fasa nggak seimbang (tidak sama besar di ketiga fasa), akan ada arus mengalir di kawat netral. Kalau ketidakseimbangan bebannya parah, arus netralnya bisa lumayan besar, bahkan lebih besar dari arus fasa, terutama jika ada harmonisa tinggi. Ini butuh kawat netral yang ukurannya cukup.
• Tidak Ideal untuk Sistem Transmisi Daya Tinggi: Meskipun dipakai di distribusi, Wye dengan netral yang ditanahkan kadang kurang ideal untuk sistem transmisi ultra-tinggi karena potensi arus gangguan tanah yang besar saat terjadi fault.

Image just for illustration

Mengupas Rangkaian Delta (Segitiga)¶

Berbeda dengan Wye, di rangkaian Delta, ketiga kumparan dihubungkan secara seri membentuk loop tertutup seperti segitiga. Ujung kumparan pertama dihubungkan ke ujung kumparan kedua, ujung kumparan kedua ke ujung kumparan ketiga, dan ujung kumparan ketiga kembali ke ujung kumparan pertama. Terminal keluaran fasa (A, B, C) diambil dari titik-titik sambungan antara kumparan-kumparan tersebut. Bentuknya kayak huruf Yunani ‘Delta’ (Δ), makanya disebut Delta.

Konfigurasi Fisik Tanpa Titik Netral¶

Dalam konfigurasi Delta, nggak ada titik gabungan sentral seperti netral di Wye. Masing-masing fasa terhubung langsung ke fasa lainnya. Ini artinya, secara default, Delta nggak punya titik netral yang bisa diakses buat ngambil daya satu fasa standar (kecuali pakai trik “high-leg delta” atau transformator khusus, tapi itu beda cerita).

Tiga titik sudut Delta adalah terminal line fasa A, B, dan C. Belitan-belitan fasa terhubung langsung di antara terminal-terminal line ini.

Tegangan dan Arus di Rangkaian Delta¶

Nah, di Delta, hubungannya kebalikan dari Wye soal tegangan dan arus:
1. Tegangan Fasa (Vp): Tegangan di salah satu kumparan/belitan fasa.
2. Tegangan Line (VL): Tegangan antara dua fasa.

Karena kumparan fasa terhubung langsung di antara terminal line, maka tegangan fasa (Vp) itu sama dengan tegangan line (VL). Vp = VL. Ini yang bikin beda sama Wye.

Lalu arusnya? Di Delta, arus line (IL) itu nggak sama dengan arus fasa (Ip). Arus line adalah jumlah vektor dari arus-arus fasa yang bertemu di titik sambungan. Hubungannya: IL = Ip * √3. Jadi, arus yang mengalir di kawat line itu lebih besar dari arus yang mengalir di belitan fasa sebesar akar tiga kalinya.

Kelebihan Rangkaian Delta¶

• Tidak Butuh Kawat Netral (untuk Beban Tiga Fasa): Untuk menyuplai beban tiga fasa murni, Delta cuma butuh tiga kawat (fasa A, B, C). Ini bisa menghemat biaya kawat netral.
• Distribusi Beban Seimbang pada Belitan: Kalau ada beban tiga fasa, arusnya akan terdistribusi secara seimbang di ketiga belitan internal transformator atau generator Delta, meskipun arus di luar (arus line) berbeda.
• Handal Menghadapi Gangguan Satu Fasa: Kalau salah satu belitan Delta mengalami gangguan atau putus (misalnya transformator Delta-Delta), sistem masih bisa beroperasi (meskipun dengan kapasitas berkurang) dalam konfigurasi “Open Delta” atau “V connection”. Ini nggak mungkin di Wye karena putusnya satu fasa langsung memutus jalur ke netral dan mengganggu seluruh sistem.
• Ideal untuk Sistem Industri: Karena banyak industri pakai motor tiga fasa (yang nggak butuh netral) dan butuh sistem yang handal serta biaya kawat efisien, Delta sering jadi pilihan di sisi beban atau distribusi industri.
• Mengurangi Arus Harmonisa Netral: Karena nggak ada kawat netral, arus harmonisa orde 3 (yang sefasa) nggak punya jalur balik dan cenderung saling meniadakan di dalam loop Delta. Namun, ini bisa menyebabkan arus sirkulasi di dalam belitan Delta itu sendiri.

Kekurangan Rangkaian Delta¶

• Tidak Bisa Langsung Menyediakan Beban Satu Fasa: Secara standar, Delta nggak bisa menyuplai tegangan fasa ke netral untuk beban satu fasa biasa. Kalaupun bisa pakai sistem “high-leg delta”, salah satu fasa ke netral akan punya tegangan yang aneh (sekitar 1,732 * Vp/2), yang nggak standar buat beban satu fasa biasa.
• Isolasi Belitan Lebih Mahal: Karena tegangan pada belitan fasa (Vp) sama dengan tegangan line (VL), isolasi pada belitan transformator atau generator untuk tegangan line yang sama harus lebih kuat (dan lebih mahal) dibandingkan konfigurasi Wye.
• Deteksi Gangguan Ground Fault Sulit: Sistem Delta yang tidak ditanahkan sulit mendeteksi gangguan hubung singkat ke tanah karena nggak ada jalur balik yang jelas ke sumber. Arus gangguan tanahnya kecil sampai ada titik kedua yang terhubung ke tanah. Ini bisa berbahaya karena gangguan pertama nggak langsung trip. Delta biasanya perlu sistem penanahan khusus (misalnya high-resistance grounding) jika deteksi ground fault itu penting.

Image just for illustration

Perbandingan Langsung: Wye vs Delta¶

Biar makin jelas, mari kita bandingkan poin per poin:

## Titik Netral¶

• Wye: Punya titik netral yang bisa diakses dan biasanya ditanahkan.
• Delta: Secara fisik tidak punya titik netral yang bisa diakses secara langsung.

## Hubungan Tegangan Line dan Fasa¶

• Wye: VL = Vp * √3. Tegangan line lebih tinggi dari tegangan fasa.
• Delta: VL = Vp. Tegangan line sama dengan tegangan fasa.

## Hubungan Arus Line dan Fasa¶

• Wye: IL = Ip. Arus line sama dengan arus fasa.
• Delta: IL = Ip * √3. Arus line lebih tinggi dari arus fasa.

## Jumlah Kawat¶

• Wye: Bisa pakai 4 kawat (3 fasa + 1 netral) atau 3 kawat (3 fasa tanpa netral, tapi jarang buat distribusi). Umumnya 4 kawat buat distribusi.
• Delta: Biasanya pakai 3 kawat (3 fasa).

## Kemampuan Melayani Beban¶

• Wye: Fleksibel, bisa melayani beban satu fasa (antara fasa dan netral) dan beban tiga fasa (antara fasa-fasa).
• Delta: Ideal untuk beban tiga fasa. Sulit atau tidak standar untuk melayani beban satu fasa biasa.

## Penanganan Gangguan Tanah (Ground Fault)¶

• Wye (ditanahkan): Mudah dideteksi karena ada jalur balik lewat netral.
• Delta (tidak ditanahkan): Sulit dideteksi, gangguan pertama biasanya tidak menyebabkan trip, bisa berpotensi bahaya. Membutuhkan skema penanahan khusus jika ingin proteksi ground fault.

## Biaya Isolasi Belitan¶

• Wye: Untuk tegangan line yang sama, tegangan fasa lebih rendah, jadi isolasi belitan bisa lebih tipis/murah.
• Delta: Untuk tegangan line yang sama, tegangan fasa sama dengan tegangan line, isolasi belitan harus lebih kuat/mahal.

## Aplikasi Umum¶

• Wye: Sistem distribusi listrik (dari gardu induk sampai konsumen), terutama yang melayani campuran beban satu fasa dan tiga fasa (misalnya area perumahan, komersial, industri ringan). Juga umum di generator daya besar.
• Delta: Sistem transmisi daya, sistem distribusi industri berat yang mayoritas bebannya motor tiga fasa, sisi sekunder transformator daya di beberapa aplikasi. Juga umum di motor tiga fasa itu sendiri (belitannya terhubung Delta).

## Toleransi Gangguan Satu Fasa pada Sumber¶

• Wye: Jika salah satu belitan sumber (misalnya di trafo) putus, seluruh sistem tiga fasa akan terpengaruh parah atau berhenti.
• Delta: Jika salah satu belitan sumber (di trafo Delta-Delta) putus, sistem masih bisa menyuplai daya (dengan kapasitas 57.7% dari kapasitas awal) dalam konfigurasi Open Delta.

## Arus Harmonisa¶

• Wye: Arus harmonisa orde 3 terkumpul di netral (jika ada).
• Delta: Arus harmonisa orde 3 bersirkulasi di dalam belitan Delta, tidak muncul di line, tapi bisa meningkatkan panas di belitan.

Berikut tabel ringkasan perbedaannya:

```mermaid
graph TD
A[Sumber/Beban 3 Fasa] → B{Konfigurasi?}
B → C[Wye (Bintang)]
B → D[Delta (Segitiga)]

C --> C1{Titik Netral?}
C1 --> C2[Ada]
C --> C3{Tegangan VL & Vp?}
C3 --> C4[VL = Vp * sqrt(3)]
C --> C5{Arus IL & Ip?}
C5 --> C6[IL = Ip]
C --> C7{Aplikasi Umum?}
C7 --> C8[Distribusi Campuran (1 & 3 Fasa)]

D --> D1{Titik Netral?}
D1 --> D2[Tidak Ada (Standar)]
D --> D3{Tegangan VL & Vp?}
D3 --> D4[VL = Vp]
D --> D5{Arus IL & Ip?}
D5 --> D6[IL = Ip * sqrt(3)]
D --> D7{Aplikasi Umum?}
D7 --> D8[Sistem Transmisi & Industri (Beban 3 Fasa)]

C2 --> C7
C4 --> C7
C6 --> C7
D2 --> D7
D4 --> D7
D6 --> D7

```

Diagram di atas menunjukkan alur pemikiran perbedaan utamanya, tapi detail hubungan tegangan/arus dan aplikasi perlu dijelaskan lebih lanjut seperti di teks.

Fitur	Rangkaian Wye (Bintang)	Rangkaian Delta (Segitiga)
Titik Netral	Ada, bisa diakses	Tidak ada secara standar
Jumlah Kawat	4 Kawat (3 Fasa + Netral) atau 3 Kawat	3 Kawat (3 Fasa)
Hubungan Tegangan	VL = Vp * √3	VL = Vp
Hubungan Arus	IL = Ip	IL = Ip * √3
Melayani Beban	1 Fasa & 3 Fasa	Utamanya 3 Fasa
Deteksi Ground Fault	Mudah (jika ditanahkan)	Sulit (jika tidak ditanahkan)
Biaya Isolasi	Relatif lebih murah (untuk VL sama)	Relatif lebih mahal (untuk VL sama)
Aplikasi Khas	Distribusi (Rumah Tangga, Komersial)	Transmisi, Industri (Beban 3 Fasa Murni)
Toleransi Gangguan Sumber	Rendah	Lebih tinggi (Open Delta)

Fakta Menarik Seputar Wye dan Delta¶

• Sejarah: Pengembangan sistem tiga fasa, termasuk konfigurasi Wye dan Delta, banyak dipelopori oleh tokoh-tokoh seperti Nikola Tesla dan Mikhail Dolivo-Dobrovolsky di akhir abad ke-19. Konfigurasi ini memungkinkan transmisi daya listrik jarak jauh yang efisien.
• Standar Tegangan: Di Amerika Utara, sistem distribusi umum sering menggunakan Wye 120/208V atau 277/480V. Angka pertama adalah tegangan fasa ke netral (120V atau 277V), angka kedua adalah tegangan line antar fasa (208V atau 480V), yang mana 208 ≈ 120 * √3 dan 480 ≈ 277 * √3. Di Eropa dan Asia, termasuk Indonesia, standar umumnya adalah 220/380V atau 230/400V, yang juga merupakan sistem Wye.
• Koneksi Campuran: Dalam sistem distribusi, seringkali kita menemukan transformator yang primary-nya terhubung Delta dan secondary-nya terhubung Wye (Δ-Y) atau sebaliknya (Y-Δ). Konfigurasi Δ-Y itu umum banget dipakai buat distribusi dari tegangan menengah ke tegangan rendah yang siap pakai buat konsumen. Primary Delta ngasih jalur buat arus harmonisa, Secondary Wye ngasih titik netral buat beban satu fasa dan tegangan line 3 fasa yang lebih tinggi dari tegangan fasa. Fleksibel!
• Aplikasi Motor: Motor listrik tiga fasa bisa didesain untuk dihubungkan secara Wye atau Delta. Terkadang, motor berdaya besar dioperasikan dengan metode starting “Star-Delta” (Wye-Delta). Motor distart dalam mode Wye (untuk mengurangi lonjakan arus starting), lalu setelah mencapai kecepatan tertentu, koneksinya diubah menjadi Delta (untuk mendapatkan torsi penuh).

Tips Memilih Antara Wye dan Delta (Di Sisi Beban atau Transformator)¶

Memilih antara Wye dan Delta di sisi beban (misalnya motor) atau di sisi sekunder transformator distribusi itu tergantung kebutuhan:

1. Butuh Beban Satu Fasa? Kalau sistem atau beban butuh akses ke tegangan satu fasa standar (seperti peralatan rumah tangga), konfigurasi Wye (dengan netral) hampir pasti jadi pilihan.
2. Utamanya Beban Tiga Fasa? Kalau mayoritas bebannya adalah motor tiga fasa atau peralatan tiga fasa lainnya yang nggak butuh netral, Delta bisa jadi pilihan yang lebih efisien dari segi kawat (cuma 3 kawat).
3. Sensitif Terhadap Gangguan Tanah? Jika proteksi gangguan tanah sangat kritikal (misalnya di tambang atau pabrik kimia berbahaya), Wye yang ditanahkan biasanya lebih disukai karena deteksinya lebih mudah. Delta tanpa penanahan spesifik punya risiko lebih tinggi.
4. Pertimbangan Biaya: Di sisi transformator, Wye bisa lebih hemat biaya isolasi untuk tegangan line yang sama. Di sisi transmisi atau distribusi jarak jauh, Delta kadang dipilih untuk mengurangi jumlah kawat.
5. Kehandalan (Fault Tolerance): Untuk sistem yang butuh kehandalan tinggi meskipun ada gangguan di sumber, Delta punya keuntungan “Open Delta” jika salah satu trafo Delta-Delta mengalami masalah.

Pemilihan konfigurasi ini sangat teknis dan harus mempertimbangkan banyak faktor spesifik dari sistem kelistrikan yang dibangun atau dilayani. Tidak ada yang superior secara mutlak; semuanya punya kelebihan dan kekurangan masing-masing.

Kesimpulan Singkat¶

Rangkaian Wye dan Delta adalah dua cara fundamental untuk menghubungkan komponen (sumber atau beban) dalam sistem listrik tiga fasa. Wye identik dengan adanya titik netral, rasio tegangan line vs fasa VL = Vp * √3, dan arus line = arus fasa. Cocok buat distribusi serbaguna yang melayani beban satu dan tiga fasa. Sementara itu, Delta tidak punya titik netral standar, rasio tegangan line vs fasa VL = Vp, dan arus line = arus fasa * √3. Umumnya dipakai untuk transmisi atau beban tiga fasa murni, dengan kelebihan efisiensi kawat dan toleransi gangguan tertentu.

Memahami perbedaan mendasar ini sangat penting untuk siapa pun yang berkecimpung di dunia kelistrikan tiga fasa, baik dalam desain, instalasi, maupun pemeliharaan.

Gimana? Udah kebayang kan bedanya Wye sama Delta? Atau mungkin ada pengalaman unik seputar dua konfigurasi ini yang mau dibagi? Yuk, ngobrol di kolom komentar di bawah!
