Mengenal Bedanya Transistor MJL vs Toshiba: Jangan Salah Pilih!

Table of Contents

Transistor daya adalah komponen vital dalam banyak rangkaian elektronik, terutama pada aplikasi yang membutuhkan kemampuan menghandel arus dan tegangan besar, seperti pada power supply atau amplifier audio. Di antara sekian banyak pilihan di pasar, transistor dari keluarga MJL (buatan ON Semiconductor, dulunya Motorola) dan beberapa seri legendaris dari Toshiba seringkali jadi topik perbincangan hangat, terutama di kalangan penghobi audio. Kedua jenis transistor ini punya reputasi yang solid, tapi juga karakteristik yang berbeda. Memahami perbedaan ini penting supaya kita bisa memilih komponen yang tepat untuk kebutuhan proyek elektronika kita.

Mengenal Transistor Daya untuk Aplikasi Audio¶

Apa Itu Transistor Daya?¶

Secara sederhana, transistor daya adalah transistor yang dirancang khusus untuk beroperasi pada level daya (tegangan dan arus) yang jauh lebih tinggi dibandingkan transistor sinyal kecil. Transistor daya umumnya memiliki struktur internal yang lebih robust, ukuran fisik yang lebih besar untuk membantu disipasi panas, serta kemampuan menangani arus dan tegangan yang lebih tinggi. Bahan semikonduktor yang digunakan, seperti silikon, diolah sedemikian rupa untuk memaksimalkan kemampuan daya ini.

Mengapa Penting untuk Audio?¶

Dalam aplikasi amplifier audio, transistor daya seringkali digunakan di bagian output stage. Bagian ini bertanggung jawab untuk “menguatkan” sinyal audio dari level rendah ke level yang cukup tinggi untuk menggerakkan speaker. Speaker membutuhkan arus dan tegangan yang signifikan untuk menghasilkan suara keras, dan transistor daya inilah yang bertugas menyediakan daya tersebut sesuai dengan bentuk gelombang sinyal audio. Kualitas dan karakteristik transistor daya di bagian output sangat mempengaruhi performa amplifier, termasuk level distorsi, respons frekuensi, dan kemampuan menghandel beban speaker yang bervariasi.

Transistor Toshiba: Legenda di Dunia Audio¶

Sejarah Singkat & Seri Populer (e.g., 2SC5200/2SA1943)¶

Toshiba adalah salah satu produsen semikonduktor yang sudah lama malang melintang di industri, termasuk dalam produksi transistor daya berkualitas tinggi. Beberapa seri transistor daya bipolar (BJT) dari Toshiba telah menjadi legenda di kalangan audiophile dan perakit amplifier DIY. Mungkin seri yang paling terkenal adalah pasangan komplementer 2SC5200 (NPN) dan 2SA1943 (PNP). Transistor ini begitu populer di era 90-an dan awal 2000-an dan masih banyak dicari hingga kini karena reputasinya. Selain itu, ada juga seri lain yang terkenal seperti 2SC3281/2SA1302 (pendahulu dari 5200/1943) dan beberapa MOSFET daya seperti 2SJ201/2SK1530.

Karakteristik Umum Transistor Toshiba¶

Secara umum, transistor daya Toshiba, terutama seri klasik seperti 2SC5200/2SA1943, dikenal karena beberapa karakteristik:

• Suara yang Dianggap Musikalis: Meskipun ini subjektif, banyak audiophile menggambarkan suara yang dihasilkan amplifier menggunakan transistor Toshiba asli sebagai “hangat”, “natural”, atau “musikalis”. Ini mungkin terkait dengan karakteristik linearity gain (hFE) mereka pada rentang arus operasi yang umum digunakan di amplifier audio kelas AB.
• Kokoh (Rugged): Transistor Toshiba asli memiliki reputasi cukup tangguh dalam menghadapi beban dan kondisi kerja yang bervariasi, meskipun Safe Operating Area (SOA) mereka mungkin tidak seluas beberapa transistor modern.
• Gain yang Cukup Konsisten: Gain (hFE) pada transistor Toshiba asli cenderung cukup konsisten pada rentang arus yang lebar, yang membantu dalam desain amplifier yang stabil.
• Ketersediaan (Dulunya): Di masa jayanya, transistor Toshiba sangat mudah ditemukan dan relatif terjangkau. Namun, saat ini mencari part asli sangat sulit.

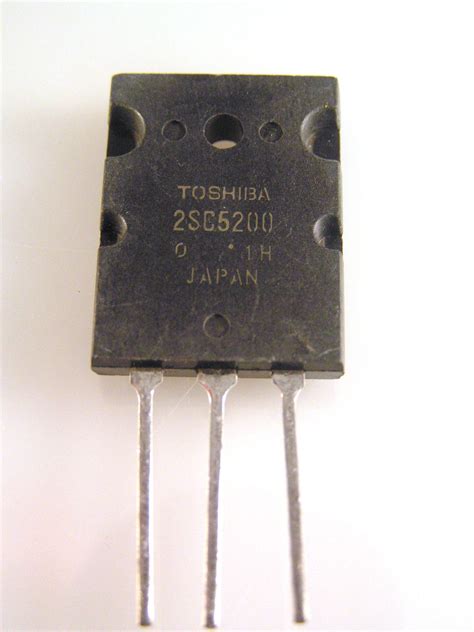

Image just for illustration

Kelebihan dan Kekurangan Khas Toshiba¶

Kelebihan:

• Reputasi ‘suara’ yang baik di kalangan tertentu.
• Desain sirkuit yang menggunakan transistor ini sudah sangat matang dan banyak referensinya.
• Part asli memiliki kualitas manufaktur yang tinggi.

Kekurangan:

• Isu Keaslian: Ini adalah kelemahan TERBESAR saat ini. Pasar dibanjiri oleh transistor palsu yang dicap Toshiba. Kualitasnya jauh di bawah part asli, bahkan seringkali hanya transistor sinyal kecil dengan casing besar yang akan langsung rusak saat digunakan.
• Safe Operating Area (SOA) mungkin tidak sebaik beberapa transistor modern, terutama pada kombinasi tegangan dan arus yang tinggi.
• Produksi part legendaris ini sudah dihentikan oleh Toshiba, sehingga part asli menjadi langka dan mahal.

Transistor MJL: Performa Modern dari ON Semiconductor¶

Asal Usul (Motorola/ON Semi) & Seri Populer (e.g., MJL21193/MJL21194)¶

MJL adalah nama seri transistor daya bipolar (BJT) yang diproduksi oleh ON Semiconductor. ON Semiconductor sendiri berasal dari divisi semikonduktor diskrit milik Motorola. Transistor seri MJL dirancang dengan fokus pada performa tinggi, keandalan, dan kemampuan menghandel daya yang besar. Seri yang sangat populer dan sering dibandingkan langsung dengan 2SC5200/2SA1943 adalah pasangan komplementer MJL21194 (NPN) dan MJL21193 (PNP). Ada juga seri MJL3281A (NPN) dan MJL1302A (PNP) yang juga sangat terkenal.

Karakteristik Umum Transistor MJL¶

Transistor seri MJL, khususnya MJL21193/MJL21194 dan MJL3281A/MJL1302A, dikenal karena:

• Safe Operating Area (SOA) yang Superior: Ini adalah salah satu keunggulan utama MJL. Mereka dirancang untuk memiliki area operasi aman yang lebih luas, terutama pada kondisi tegangan kolektor tinggi dan arus kolektor tinggi secara bersamaan. Ini membuat mereka lebih tahan terhadap beban stress dan lebih sulit rusak akibat kondisi operasi ekstrem.
• Stabilitas Termal yang Baik: Desain internal mereka seringkali memiliki thermal tracking yang lebih baik, memastikan bahwa suhu junction transistor terkelola dengan baik dan mencegah thermal runaway (kondisi di mana panas berlebih menyebabkan arus meningkat, yang kemudian menghasilkan lebih banyak panas, berujung kerusakan).
• Linearitas Gain (hFE) yang Sangat Baik: MJL umumnya menunjukkan linearity gain yang sangat baik pada rentang arus yang lebar. Ini berkontribusi pada distorsi rendah pada sinyal audio.
• Kecepatan Switching (fT) yang Tinggi: Mereka memiliki transition frequency (fT) yang cukup tinggi, memungkinkan respons cepat terhadap perubahan sinyal, yang penting untuk slew rate dan reproduksi sinyal frekuensi tinggi dalam audio.
• Kualitas dan Keaslian Terjamin (relatif): Karena masih diproduksi oleh ON Semiconductor, mendapatkan part MJL asli jauh lebih mudah daripada mencari Toshiba legendaris yang sudah discontinued. Ini memberikan ketenangan pikiran bagi perakit.

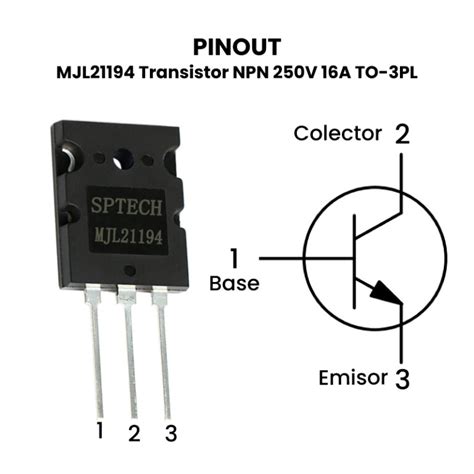

Image just for illustration

Kelebihan dan Kekurangan Khas MJL¶

Kelebihan:

• SOA yang lebih luas, menawarkan ketahanan lebih baik terhadap stress.
• Stabilitas termal superior.
• Linearitas gain sangat baik, potensi distorsi lebih rendah.
• Masih diproduksi dan mudah mendapatkan part asli.
• Cocok untuk aplikasi daya tinggi dan amplifier modern.

Kekurangan:

• Beberapa audiophile dengan preferensi tertentu mungkin menganggap karakteristik ‘suara’ mereka sedikit berbeda atau kurang ‘musikalis’ dibandingkan Toshiba legendaris (sekali lagi, ini sangat subjektif dan bergantung pada sirkuit).
• Harganya mungkin sedikit lebih tinggi dibandingkan harga transistor Toshiba (jika kita menghiraukan part palsu).

Duel Spesifikasi: MJL vs Toshiba¶

Mari kita bedah lebih dalam beberapa spesifikasi kunci untuk membandingkan MJL dan Toshiba secara teknis. Kita akan fokus pada perbandingan antara MJL21193/MJL21194 dan 2SC5200/2SA1943 yang paling sering dibandingkan.

Safe Operating Area (SOA): Siapa Lebih Tangguh?¶

SOA menggambarkan kombinasi maksimum tegangan Kolektor-Emitor (Vce) dan arus Kolektor (Ic) yang dapat ditangani transistor secara aman pada suhu case tertentu dalam periode waktu tertentu. Ini adalah salah satu spesifikasi paling penting untuk transistor daya, terutama dalam aplikasi audio di mana beban speaker bisa sangat reaktif dan menciptakan stress pada transistor.

• MJL: Umumnya, transistor seri MJL (seperti MJL21193/MJL21194) memiliki kurva SOA yang lebih luas dan “rata” pada sudut kanan atas grafik Vce-Ic. Ini berarti mereka dapat menghandel kombinasi tegangan tinggi dan arus tinggi secara bersamaan dengan lebih baik dibandingkan banyak transistor lain. Kemampuan ini membuat mereka sangat tangguh menghadapi beban stress sesaat.
• Toshiba: Seri 2SC5200/2SA1943 memiliki SOA yang baik untuk zamannya, tetapi kurvanya cenderung “turun” lebih cepat pada Vce tinggi dibandingkan MJL. Ini berarti pada tegangan tinggi, kemampuan mereka untuk mengalirkan arus maksimum menjadi lebih terbatas dibandingkan MJL.

Dalam praktiknya, SOA yang lebih baik pada MJL memberikan margin keamanan yang lebih besar, mengurangi risiko kerusakan transistor akibat kondisi operasi yang tidak terduga atau stress beban.

Stabilitas Termal: Pertarungan Melawan Panas¶

Suhu adalah musuh utama transistor daya. Saat transistor memanas, beberapa karakteristiknya berubah, termasuk gain (hFE). Jika perubahan ini tidak dikelola dengan baik oleh desain sirkuit dan fitur transistor itu sendiri, bisa terjadi thermal runaway.

• MJL: Transistor MJL seringkali menggunakan teknologi manufaktur yang menghasilkan thermal tracking yang lebih baik antara junction (tempat panas dihasilkan) dan casing logam (yang terhubung ke heatsink). Struktur internal yang dirancang untuk distribusi panas yang lebih merata juga membantu stabilitas termal. Ini membuat mereka lebih tahan terhadap thermal runaway dan beroperasi lebih stabil pada berbagai suhu.
• Toshiba: Seri 2SC5200/2SA1943 juga memiliki desain yang cukup baik, tetapi mungkin tidak seoptimal MJL dalam hal thermal tracking pada kondisi ekstrem. Namun, dengan bias sirkuit yang tepat dan heatsink yang memadai, mereka tetap bisa beroperasi dengan stabil.

Stabilitas termal yang lebih baik pada MJL berkontribusi pada keandalan jangka panjang dan konsistensi performa seiring suhu operasi berubah.

Kecepatan Switching (fT): Responsivitas¶

Transition frequency (fT) adalah frekuensi di mana gain arus (hFE) transistor turun menjadi 1. Ini adalah indikator seberapa cepat transistor dapat merespons perubahan sinyal. Untuk aplikasi audio, fT yang cukup tinggi penting untuk reproduksi sinyal frekuensi tinggi dan slew rate amplifier.

• MJL: Seri MJL (MJL21193/MJL21194) umumnya memiliki fT yang relatif tinggi, seringkali di kisaran 4-30 MHz tergantung seri spesifiknya. Ini menunjukkan kemampuan respons cepat terhadap sinyal.
• Toshiba: Seri 2SC5200/2SA1943 juga memiliki fT yang baik, biasanya di kisaran yang mirip atau sedikit di bawah MJL, tergantung current gain-bandwidth product-nya.

Dalam konteks amplifier audio modern yang dirancang dengan feedback loop yang cepat, fT yang tinggi penting untuk memastikan stabilitas dan akurasi feedback pada frekuensi tinggi.

Gain (hFE) dan Linearitas: Kunci Kualitas Audio¶

Gain arus DC (hFE) adalah rasio arus Kolektor (Ic) terhadap arus Basis (Ib). Yang lebih penting untuk audio adalah linearity dari hFE terhadap perubahan arus Kolektor (Ic). Transistor dengan hFE yang stabil dan linear terhadap Ic akan menghasilkan distorsi harmonik yang lebih rendah.

• MJL: Transistor MJL sangat terkenal karena linearity hFE-nya yang sangat baik pada rentang arus operasi yang lebar, terutama pada arus menengah hingga tinggi yang sering digunakan di output stage amplifier. Ini adalah salah satu alasan utama mengapa mereka disukai untuk amplifier berkinerja tinggi.
• Toshiba: Seri 2SC5200/2SA1943 juga memiliki linearity yang baik, yang berkontribusi pada reputasi ‘suaranya’. Namun, data linearity pada arus yang sangat tinggi mungkin sedikit berbeda dibandingkan MJL.

Perbedaan kecil dalam linearity gain ini bisa menjadi salah satu faktor (meskipun kecil dibandingkan desain sirkuit keseluruhan) yang mempengaruhi karakteristik distorsi dan, secara subjektif, ‘suara’.

Kemampuan Daya (Pd) dan Rating (Vce, Ic)¶

Kemampuan disipasi daya maksimum (Pd), tegangan Kolektor-Emitor maksimum (Vce max), dan arus Kolektor maksimum (Ic max) adalah spesifikasi dasar yang menunjukkan seberapa ‘kuat’ sebuah transistor.

• MJL: Seri MJL seringkali memiliki rating daya (Pd) yang sangat tinggi, misalnya MJL21193/MJL21194 memiliki Pd hingga 200 Watt. Rating Vce dan Ic juga umumnya tinggi, misalnya Vce sekitar 250V dan Ic 17A.
• Toshiba: Seri 2SC5200/2SA1943 juga memiliki rating yang mengesankan, dengan Pd 150 Watt, Vce 230V, dan Ic 15A.

Meskipun rating maksimum ini penting, yang lebih relevan untuk aplikasi praktis adalah Safe Operating Area (SOA) yang sudah dibahas di atas, karena menggambarkan kombinasi stress yang bisa ditangani, bukan hanya batas individual.

Teknologi Pabrikasi: Bagaimana Mereka Dibuat Berbeda¶

Perbedaan dalam performa teknis ini seringkali berasal dari perbedaan dalam teknologi manufaktur.

• MJL: ON Semi seringkali menggunakan teknologi planar epitaxial base atau multiple-emitter structures. Struktur multi-emitter ini membantu mendistribusikan arus secara lebih merata di seluruh area die, mengurangi hotspot dan meningkatkan SOA serta stabilitas termal.
• Toshiba: Seri klasik 2SC5200/2SA1943 kemungkinan menggunakan teknologi planar atau epitaxial yang umum pada masanya. Meskipun canggih untuk eranya, mungkin tidak memiliki fitur optimalisasi distribusi arus se-ekstrem beberapa desain MJL modern.

Perbedaan dalam “jeroan” inilah yang pada akhirnya menghasilkan perbedaan karakteristik performa di permukaan.

Perbedaan dalam Aplikasi Praktis¶

Cocok untuk Apa Saja?¶

• Transistor Toshiba (asli): Sangat cocok untuk mereplikasi atau memperbaiki amplifier audio klasik yang memang didesain menggunakan part ini. Jika part asli bisa didapatkan, mereka memberikan performa yang otentik sesuai desain aslinya.
• Transistor MJL: Sangat populer dan menjadi pilihan utama untuk desain amplifier audio daya tinggi modern. Kemampuan SOA dan stabilitas termal yang lebih baik membuatnya ideal untuk amplifier yang membutuhkan keandalan tinggi dan dapat menghadapi beban yang sulit. Mereka juga sering digunakan sebagai pengganti (dengan sedikit penyesuaian bias jika perlu) untuk transistor yang sudah discontinued dengan performa setara atau lebih baik.

Pertimbangan Desainer Sirkuit¶

Bagi desainer amplifier, pemilihan transistor daya adalah keputusan krusial.

• Jika tujuannya adalah mereplikasi desain klasik, menggunakan transistor asli (jika memungkinkan) atau part dengan karakteristik linearity yang sangat mirip dengan part asli Toshiba bisa jadi prioritas.
• Jika tujuannya adalah performa dan keandalan maksimal, terutama untuk daya tinggi, transistor MJL seringkali menjadi pilihan yang lebih aman dan lebih mudah didapat dalam kondisi asli. SOA yang lebih luas mengurangi risiko kegagalan di lapangan.

Isu Keaslian: Waspada Transistor Palsu¶

Ini adalah poin yang sangat krusial. Pasar komponen elektronik, terutama di platform daring dan beberapa toko fisik yang tidak terpercaya, dibanjiri oleh transistor palsu yang dicap sebagai Toshiba 2SC5200/2SA1943 (atau seri legendaris lainnya).

Mengapa Transistor Palsu Merajalela?¶

• Transistor Toshiba legendaris sudah tidak diproduksi, menciptakan permintaan yang tidak bisa dipenuhi oleh pasokan part asli.
• Ada pasar besar untuk perbaikan amplifier lama dan perakit DIY yang mencari part ini.
• Pemalsuan mudah dilakukan dengan biaya rendah (mengambil transistor murahan dan mencetak ulang markingnya) dan keuntungannya tinggi.

Cara Membedakan Transistor Asli vs Palsu¶

Membedakan part asli dan palsu bisa jadi sulit hanya dari tampilan luar, karena pemalsu semakin canggih. Namun, ada beberapa ciri yang bisa dicermati:

• Berat: Transistor daya asli memiliki die silikon yang besar dan casing yang kokoh, sehingga terasa berat di tangan. Transistor palsu seringkali terasa sangat ringan karena menggunakan die yang kecil atau bahan casing yang inferior.
• Kualitas Cetakan (Marking): Cetakan pada part asli biasanya rapi, jelas, dan tahan goresan. Part palsu seringkali memiliki cetakan yang buram, mudah terhapus, atau posisinya tidak presisi. Beberapa pemalsu menggunakan laser marking yang terlihat berbeda dari cetakan tinta asli.
• Finishing dan Bahan Kaki (Pin): Part asli memiliki finishing yang halus dan kaki transistor yang kuat serta tidak mudah bengkok. Part palsu mungkin memiliki finishing kasar, ada sisa flash molding, atau kaki transistor yang tipis dan mudah bengkok, bahkan warnanya bisa berbeda (misalnya terlalu mengkilap atau kusam).
• Pengukuran Listrik: Ini adalah cara paling pasti membedakan. Transistor palsu tidak akan memiliki spesifikasi yang sama dengan aslinya. Mereka akan memiliki gain (hFE) yang sangat berbeda (seringkali rendah atau tidak konsisten), tegangan breakdown yang rendah, dan yang terpenting, Safe Operating Area yang sangat buruk. Mengukurnya dengan curve tracer atau bahkan sekadar menguji dengan beban pada level daya moderat akan menunjukkan kegagalannya.
• Beli dari Sumber Terpercaya: Cara terbaik menghindari part palsu adalah membeli dari distributor komponen elektronik resmi atau pengecer yang memiliki reputasi sangat baik dan hanya menjual part dari produsen asli.

Transistor MJL, karena masih diproduksi oleh ON Semiconductor, cenderung lebih mudah didapat dalam kondisi asli dari distributor resmi. Meskipun part palsunya juga ada, isu ini tidak separah part Toshiba legendaris yang sudah discontinued.

Faktor Suara: Mitos atau Fakta?¶

Banyak perbincangan di komunitas audio tentang ‘suara’ transistor yang berbeda. Apakah transistor MJL terdengar berbeda dari transistor Toshiba asli?

Mengapa Orang Berbicara Tentang ‘Suara’ Transistor?¶

Secara teknis, transistor adalah komponen linear (dalam mode operasi yang benar). Perbedaan karakteristik listrik seperti linearity gain, kecepatan switching, dan thermal stability memang akan mempengaruhi bagaimana transistor memproses sinyal audio dan seberapa besar distorsi yang dihasilkannya. Perbedaan halus dalam distorsi harmonik ini bisa secara teori dipersepsikan sebagai perbedaan ‘suara’.

Pengaruh Sirkuit vs Transistor Sendiri¶

Namun, sangat penting dicatat bahwa desain sirkuit amplifier secara keseluruhan jauh lebih dominan dalam menentukan ‘suara’ daripada karakteristik satu jenis transistor daya saja. Faktor-faktor seperti topologi sirkuit, implementasi feedback, skema biasing, kualitas komponen pasif (resistor, kapasitor, induktor), desain power supply, dan tata letak PCB semuanya memiliki dampak yang jauh lebih besar pada performa dan karakteristik suara akhir amplifier.

Perbedaan persepsi ‘suara’ antara MJL dan Toshiba asli mungkin lebih banyak disebabkan oleh:

• Subjektivitas Pendengar: Persepsi suara sangat pribadi.
• Desain Sirkuit yang Dioptimalkan: Amplifier yang didesain secara spesifik untuk Toshiba mungkin memiliki biasing atau feedback yang berbeda dari yang dioptimalkan untuk MJL, menghasilkan performa berbeda.
• Perbedaan Kualitas Part (terutama palsu): Membandingkan Toshiba palsu dengan MJL asli jelas akan menghasilkan perbedaan suara yang signifikan karena part palsu memiliki karakteristik listrik yang buruk dan distorsi tinggi. Membandingkan part asli keduanya mungkin menunjukkan perbedaan yang jauh lebih halus.

Kesimpulannya, meskipun ada perbedaan teknis yang bisa mempengaruhi distorsi (dan karenanya ‘suara’), klaim tentang “suara khas” transistor tertentu seringkali bersifat subjektif dan pengaruhnya jauh lebih kecil daripada desain sirkuit secara keseluruhan. Namun, MJL dengan linearity yang superior dan SOA yang lebih baik secara teknis menawarkan potensi distorsi yang lebih rendah dan keandalan yang lebih tinggi, terutama dalam amplifier modern berdaya tinggi.

Memilih Antara MJL dan Toshiba: Panduan Praktis¶

Jadi, kalau mau bikin atau perbaiki amplifier, pilih yang mana? MJL atau Toshiba? Ini beberapa pertimbangan:

Pertimbangkan Kebutuhan Daya Anda¶

Untuk amplifier daya sangat tinggi, MJL seringkali menjadi pilihan yang lebih aman karena SOA-nya yang lebih luas dan kemampuan stress yang lebih baik.

Manajemen Termal Adalah Kunci¶

Apa pun transistor yang Anda pilih, pastikan desain heatsink dan sistem manajemen termal amplifier Anda memadai. Transistor daya akan menghasilkan panas, dan panas berlebih adalah penyebab utama kegagalan. MJL mungkin punya stabilitas termal lebih baik, tapi tetap butuh heatsink yang pas.

Ketersediaan dan Keaslian¶

Ini faktor paling realistis saat ini. Mendapatkan transistor Toshiba legendaris yang asli itu SANGAT sulit dan berisiko tinggi kena part palsu. Mendapatkan transistor MJL asli dari distributor resmi ON Semiconductor jauh lebih mudah dan aman. Jika Anda tidak yakin dengan sumber part Toshiba, lebih baik memilih MJL untuk ketenangan pikiran dan performa yang terjamin.

Preferensi ‘Suara’ (Jika Itu Prioritas)¶

Jika Anda benar-benar yakin bisa membedakan dan punya preferensi suara spesifik yang terkait dengan Toshiba legendaris, dan Anda yakin bisa mendapatkan part yang asli, silakan. Tapi ingat, ini ranah yang sangat subjektif dan dipengaruhi banyak faktor lain. Bagi banyak orang, performa teknis superior dan keandalan MJL jauh lebih penting.

Tips Menggunakan Transistor Daya dengan Benar¶

Terlepas dari mereknya, menggunakan transistor daya membutuhkan perhatian khusus:

Pentingnya Heatsink yang Memadai¶

Ini tidak bisa ditawar. Transistor daya harus dipasang pada heatsink yang cukup besar untuk membuang panas yang dihasilkan ke udara. Tanpa heatsink yang memadai, transistor akan terlalu panas dan rusak dalam hitungan detik atau menit. Gunakan pasta termal berkualitas baik untuk memastikan transfer panas yang efisien dari transistor ke heatsink.

Matching Pasangan Transistor Output¶

Pada banyak desain amplifier kelas AB, transistor output menggunakan pasangan komplementer (NPN dan PNP). Untuk performa optimal dan distorsi minimal, penting untuk menggunakan pasangan transistor yang memiliki karakteristik (terutama gain/hFE) yang cocok. Distributor komponen yang baik seringkali menyediakan matched pairs atau quads dari transistor populer seperti MJL. Melakukan matching sendiri juga bisa dilakukan dengan alat ukur yang sesuai.

Memahami Datasheet Itu Wajib¶

Sebelum menggunakan transistor apa pun, unduh dan pelajari datasheet-nya dari produsen resmi. Datasheet berisi semua spesifikasi penting, termasuk rating maksimum, kurva karakteristik (seperti hFE vs Ic, Vce vs Ic), dan yang paling penting, Safe Operating Area (SOA). Memahami datasheet memastikan Anda menggunakan transistor dalam batas kemampuannya.

Fakta Menarik Seputar Transistor Daya MJL dan Toshiba¶

• Transistor Toshiba 2SC5200/2SA1943 begitu legendaris hingga datasheet-nya (yang aslinya dari Toshiba) seringkali digunakan sebagai acuan bahkan untuk membandingkan transistor dari produsen lain.
• ON Semiconductor terus mengembangkan teknologi transistor dayanya, dan seri MJL adalah hasil dari komitmen itu, menawarkan performa dan keandalan yang terus ditingkatkan.
• Isu transistor palsu bukanlah masalah baru, tapi dengan maraknya penjualan online, ini menjadi tantangan besar bagi penghobi elektronika. Selalu waspada!

Kesimpulan Singkat¶

Baik transistor MJL maupun Toshiba (yang asli) adalah komponen daya berkualitas tinggi yang cocok untuk aplikasi amplifier audio. Toshiba legendaris memiliki reputasi historis dan karakteristik yang disukai sebagian orang, tetapi isu keaslian menjadi tantangan besar saat ini. MJL dari ON Semiconductor menawarkan performa teknis superior dalam hal SOA dan stabilitas termal, lebih mudah didapatkan dalam kondisi asli, dan merupakan pilihan yang lebih aman dan modern untuk desain amplifier baru atau perbaikan yang membutuhkan keandalan tinggi. Pilihan terbaik bergantung pada prioritas Anda: otentisitas desain klasik (jika part asli bisa ditemukan) atau performa dan keandalan modern yang terjamin.

Yuk, Diskusi!¶

Nah, itu tadi bedah tuntas perbedaan antara transistor MJL dan Toshiba. Mana yang jadi favorit kamu? Atau mungkin ada pengalaman buruk kena part palsu Toshiba? Share cerita, pertanyaan, atau tips kamu di kolom komentar di bawah ya! Mari berbagi ilmu dan pengalaman!
