Mengenal Beda SFP dan SFP+: Jangan Sampai Salah Pilih!

Table of Contents

Modul transceiver adalah komponen vital dalam dunia jaringan modern. Bayangkan mereka sebagai “penerjemah” sinyal, mengubah sinyal elektrik dari perangkat keras (seperti switch atau router) menjadi sinyal optik atau elektrik yang bisa berjalan melalui kabel (serat optik atau tembaga), dan sebaliknya. Salah satu bentuk paling umum dari modul ini adalah SFP.

Apa Itu SFP?¶

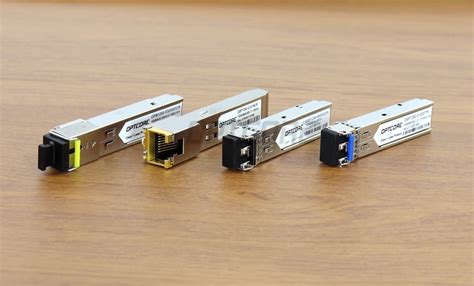

SFP merupakan singkatan dari Small Form-factor Pluggable. Seperti namanya, modul ini berukuran kecil dan bisa dilepas pasang (pluggable) dengan mudah ke dalam slot yang ada di switch, router, server, atau perangkat jaringan lainnya. Sifat “pluggable” atau hot-swappable ini sangat penting karena memungkinkan teknisi untuk mengganti atau meng-upgrade koneksi tanpa harus mematikan seluruh perangkat, meminimalkan downtime jaringan.

Image just for illustration

SFP dirancang untuk mendukung berbagai standar komunikasi jaringan, seperti Ethernet, Fibre Channel, dan SONET/SDH. Modul ini menyediakan koneksi yang fleksibel antara port perangkat keras dan kabel jaringan yang digunakan. Tanpa modul SFP, port di perangkat jaringan hanya bisa menggunakan satu jenis media atau kecepatan tertentu. Dengan SFP, satu jenis port bisa disesuaikan untuk berbagai kebutuhan, misalnya menghubungkan dengan kabel serat optik jarak pendek, serat optik jarak jauh, atau bahkan kabel tembaga biasa.

Modul SFP bekerja dengan memiliki dua bagian utama: pemancar (transmitter) dan penerima (receiver). Bagian pemancar mengambil data elektrik dari perangkat dan mengubahnya menjadi cahaya (pada modul serat optik) atau sinyal elektrik (pada modul tembaga). Cahaya atau sinyal ini kemudian dikirim melalui kabel. Bagian penerima melakukan hal sebaliknya: menerima cahaya atau sinyal dari kabel dan mengubahnya kembali menjadi data elektrik yang bisa diproses oleh perangkat. Semua proses ini terjadi dalam modul kecil yang ringkas.

Kenapa Ada Begitu Banyak “SFP”? (Mengenal Variasi)¶

Istilah “SFP” sebenarnya merujuk pada faktor bentuk fisiknya – ukuran dan bentuk konektor yang masuk ke dalam slot. Namun, di dalam faktor bentuk yang sama ini, ada banyak sekali variasi modul yang dirancang untuk tujuan yang berbeda-beda. Ini yang seringkali menimbulkan kebingungan. Ada “SFP” yang kecepatannya 1 Gbps, ada yang 10 Gbps, 25 Gbps, bahkan ada yang menggabungkan beberapa jalur SFP menjadi satu modul yang lebih besar untuk mencapai kecepatan yang jauh lebih tinggi.

Variasi ini bisa dikategorikan berdasarkan beberapa hal:

Berdasarkan Kecepatan Data¶

Ini mungkin perbedaan yang paling signifikan dan sering dicari. Modul-modul ini mempertahankan faktor bentuk SFP atau mirip, tetapi mendukung kecepatan yang jauh lebih tinggi:
* SFP Standar: Mendukung kecepatan hingga 1 Gbps (Gigabit per second). Ini adalah “SFP” klasik yang pertama kali populer.
* SFP+: Mendukung kecepatan hingga 10 Gbps. Ini adalah upgrade paling umum dari SFP standar.
* SFP28: Mendukung kecepatan hingga 25 Gbps. Didesain untuk standar 25 Gigabit Ethernet.
* SFP56: Mendukung kecepatan hingga 50 Gbps, seringkali menggunakan teknologi PAM4.

Selain itu, ada faktor bentuk yang berbeda namun sering dianggap “keluarga” SFP karena fungsinya serupa dan digunakan di infrastruktur yang sama, namun dirancang untuk kecepatan yang jauh lebih tinggi dengan menggabungkan beberapa “jalur” data:
* QSFP (Quad SFP): Menggabungkan empat jalur SFP. QSFP+ (4x10G = 40G), QSFP28 (4x25G = 100G), QSFP56 (4x50G = 200G).
* QSFP-DD (QSFP Double Density): Menggandakan jumlah jalur QSFP, bisa mencapai 200G (8x25G) atau 400G (8x50G).
* OSFP (Octal SFP): Faktor bentuk yang lebih besar lagi untuk kecepatan 400G, 800G, dan seterusnya.

Berdasarkan Media Transmisi dan Jarak¶

Modul SFP (dan variannya) juga dibedakan berdasarkan jenis kabel yang digunakan dan jarak yang bisa dijangkau:

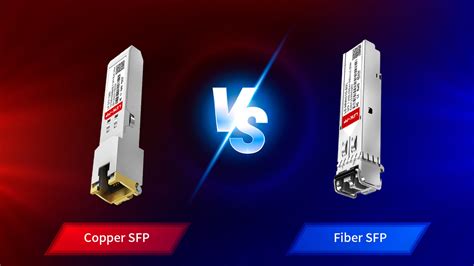

* Copper SFP (1000BASE-T): Menggunakan kabel tembaga (UTP/STP) seperti Cat 5e, Cat 6, Cat 7 untuk jarak pendek (hingga 100 meter).
* Fiber SFP: Menggunakan kabel serat optik. Jenisnya sangat bervariasi:
* SX (Short Range): Untuk serat optik multimode, biasanya 850nm, jarak hingga ~550 meter (tergantung jenis kabel).
* LX (Long Range): Untuk serat optik single-mode, biasanya 1310nm, jarak hingga 10 km.
* EX (Extended Range): Untuk serat optik single-mode, biasanya 1310nm atau 1550nm, jarak hingga 40 km.
* ZX (Longer Range): Untuk serat optik single-mode, biasanya 1550nm, jarak hingga 80 km.
* EZX / ZXD: Untuk serat optik single-mode, 1550nm, jarak hingga 120-160 km.
* BX (Bi-Directional): Menggunakan hanya satu helai serat optik untuk transmisi dan penerimaan data secara bersamaan, menggunakan panjang gelombang yang berbeda (misal: 1310nm transmit, 1490nm receive) untuk jarak hingga 10-40 km. Biasanya dijual berpasangan (BX-U untuk “up”, BX-D untuk “down”).
* CWDM (Coarse Wavelength Division Multiplexing): Menggunakan panjang gelombang yang berbeda (biasanya antara 1270nm hingga 1610nm dengan jarak 20nm) untuk mengirim banyak sinyal melalui satu helai serat. Digunakan untuk meningkatkan kapasitas.
* DWDM (Dense Wavelength Division Multiplexing): Sama seperti CWDM tetapi menggunakan panjang gelombang yang lebih banyak dan jarak antar panjang gelombang yang lebih rapat, memungkinkan kapasitas yang jauh lebih besar untuk jarak sangat jauh.

Dengan begitu banyaknya variasi ini, penting untuk memahami kebutuhan spesifik jaringan Anda sebelum memilih modul SFP atau varian lainnya.

SFP vs SFP+: Beda Tipis, Tapi Penting!¶

Melihat keyword yang Anda berikan, kemungkinan besar yang Anda maksud adalah perbedaan antara SFP standar (1 Gbps) dan SFP+ (10 Gbps), karena keduanya memiliki faktor bentuk fisik yang sama dan paling sering dibandingkan atau dibingungkan. Mari kita bedah perbedaan utamanya:

Image just for illustration

Kecepatan (Speed)¶

Ini adalah perbedaan yang paling fundamental dan paling penting.
* SFP: Dirancang untuk kecepatan Gigabit Ethernet (1.25 Gbps signaling rate, 1 Gbps data rate) atau Fibre Channel hingga 4.25 Gbps. Namun, dalam konteks Ethernet, SFP paling sering dikaitkan dengan 1 Gbps.
* SFP+: Dirancang khusus untuk mendukung 10 Gigabit Ethernet (10.3125 Gbps signaling rate, 10 Gbps data rate) atau Fibre Channel hingga 8.5/10.5 Gbps.

Jadi, perbedaan utamanya adalah SFP adalah modul 1 Gigabit, sedangkan SFP+ adalah modul 10 Gigabit. Kecepatan 10 kali lipat ini membutuhkan teknologi yang berbeda di dalam modul.

Ukuran Fisik (Form Factor)¶

Ini adalah sumber utama kebingungan. Baik SFP maupun SFP+ memiliki ukuran fisik dan konektor yang sama. Mereka berdua menggunakan konektor LC untuk serat optik (kecuali SFP tembaga yang menggunakan RJ45). Ini berarti modul SFP bisa secara fisik masuk ke dalam slot SFP+, dan sebaliknya (dengan catatan kompatibilitas, yang akan dibahas di bawah).

Konsumsi Daya (Power Consumption)¶

Secara umum, modul SFP+ mengonsumsi daya sedikit lebih tinggi dibandingkan SFP standar. Kecepatan data yang 10 kali lipat membutuhkan komponen elektronik yang lebih canggih dan beroperasi lebih cepat, yang secara logis akan menarik lebih banyak daya. Namun, konsumsi daya ini masih terbilang rendah dibandingkan modul dengan kecepatan lebih tinggi lagi seperti QSFP28 atau QSFP-DD.

Jarak dan Kabel (Distance and Cabling)¶

Baik SFP maupun SFP+ tersedia dalam berbagai varian untuk jarak dan jenis kabel yang berbeda (SX, LX, EX, ZX, BX, CWDM, DWDM, tembaga, dll). Namun, standar untuk 10 Gbps (SFP+) memiliki spesifikasi jarak yang berbeda tergantung jenis serat optik yang digunakan dibandingkan standar 1 Gbps (SFP).
* Misalnya, 10GBASE-SR (menggunakan SFP+ SX) bisa menjangkau hingga 300 atau 400 meter pada serat multimode OM3 atau OM4, sementara 1000BASE-SX (menggunakan SFP SX) hanya menjangkau hingga 220 atau 550 meter tergantung jenis serat (OM1-OM4).
* Untuk single-mode, 10GBASE-LR/LW (SFP+ LX) sama-sama menjangkau 10 km seperti 1000BASE-LX (SFP LX), tetapi menggunakan teknologi laser yang berbeda untuk mendukung bandwidth 10G.

Pemilihan modul SFP atau SFP+ harus disesuaikan dengan jenis kabel yang terpasang dan jarak yang ingin dicapai.

Aplikasi (Applications)¶

Karena perbedaan kecepatan, SFP dan SFP+ digunakan di tempat yang berbeda dalam jaringan:
* SFP: Umumnya digunakan untuk koneksi Gigabit Ethernet di layer akses, koneksi antara switch di level akses, atau koneksi ke server/workstation yang hanya membutuhkan 1 Gbps. Masih banyak digunakan di jaringan lama atau di area yang tidak membutuhkan bandwidth tinggi.
* SFP+: Digunakan secara luas untuk koneksi 10 Gigabit Ethernet, seperti uplink antar switch, koneksi ke server performa tinggi, koneksi antar data center, atau sebagai backbone jaringan kampus. SFP+ adalah standar de facto untuk 10G.

Kompatibilitas Slot (Slot Compatibility)¶

Ini sering menjadi pertanyaan krusial: Apakah modul SFP bisa dipasang di slot SFP+, dan sebaliknya?
* SFP+ module in SFP slot: Tidak bisa. Slot SFP hanya dirancang untuk kecepatan dan fitur 1 Gbps. Modul SFP+ yang dirancang untuk 10 Gbps tidak akan berfungsi (atau bahkan tidak terdeteksi) jika dimasukkan ke slot SFP.
* SFP module in SFP+ slot: Kadang-kadang bisa, tapi ada keterbatasan. Banyak switch dan perangkat modern memiliki slot yang “backward compatible” atau fleksibel, artinya slot SFP+ mereka bisa menerima modul SFP. Jika Anda memasang modul SFP 1 Gbps ke slot SFP+ 10 Gbps yang kompatibel, slot tersebut akan beroperasi pada kecepatan 1 Gbps. Namun, ini tidak selalu dijamin. Kompatibilitas ini sangat bergantung pada model perangkat keras dan versi firmware-nya. Beberapa perangkat mungkin menolak modul SFP di slot SFP+, sementara yang lain menerimanya tetapi memerlukan konfigurasi khusus. Jadi, selalu periksa dokumentasi perangkat keras Anda.

Secara tabel, perbedaannya bisa dirangkum seperti ini:

Fitur	SFP (Standard)	SFP+
Kecepatan	Hingga 1 Gbps (Ethernet)	Hingga 10 Gbps (Ethernet)
Faktor Bentuk	Small Form-factor Pluggable	Small Form-factor Pluggable
Ukuran Fisik	Sama dengan SFP+	Sama dengan SFP
Konsumsi Daya	Lebih rendah	Lebih tinggi
Standar	IEEE 802.3z (1000BASE)	IEEE 802.3ae (10GBASE)
Aplikasi Umum	1Gb Ethernet, Fibre Channel	10Gb Ethernet, Fibre Channel
Kompatibilitas	Tidak bisa di slot SFP+	Bisa di slot SFP+ (jika support)

Diagram sederhana alur data di sebuah slot SFP/SFP+ (konsep):

mermaid graph LR A[Perangkat Jaringan<br>(Switch/Router)] --> B(Slot SFP/SFP+); B --> C(Modul SFP/SFP+); C -- Data Elektrik --> D(Chip Transceiver); D -- Konversi Sinyal --> E(Laser/LED - Transmitter); E -- Sinyal Optik/Elektrik --> F(Kabel Jaringan<br>(Fiber/Copper)); F -- Sinyal Optik/Elektrik --> G(Receiver - Photodiode); G -- Konversi Sinyal --> H(Chip Transceiver); H -- Data Elektrik --> I(Modul SFP/SFP+ Lain<br>/Perangkat Lain);

Varian Lain yang Lebih Ngebut: SFP28, QSFP, dan Keluarga Lainnya¶

Seiring berkembangnya kebutuhan bandwidth, munculah modul-modul dengan kecepatan yang lebih tinggi yang masih berkerabat dengan SFP.

SFP28: Ini adalah evolusi dari SFP+ yang mendukung 25 Gbps per jalur. Faktor bentuknya sama persis dengan SFP+ (dan SFP). Ini menjadi dasar untuk konektivitas 25 Gigabit Ethernet dan 100 Gigabit Ethernet (yang seringkali dibuat dengan 4 jalur 25G).

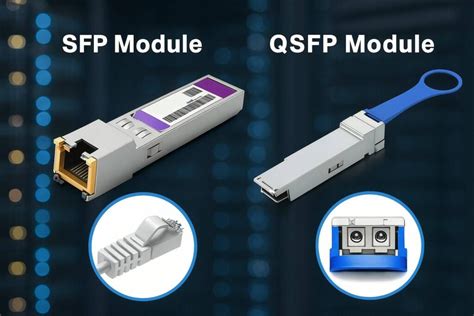

QSFP (Quad SFP): Seperti namanya, modul ini menggabungkan empat jalur SFP. Jadi, QSFP+ misalnya, menggabungkan 4 jalur 10 Gbps untuk total 40 Gbps (40GBASE-SR4/LR4). QSFP28 menggabungkan 4 jalur 25 Gbps untuk total 100 Gbps (100GBASE-SR4/LR4). Bentuk fisiknya lebih besar dari SFP/SFP+/SFP28 karena harus menampung lebih banyak komponen dan konektor (biasanya menggunakan konektor MPO/MTP atau 4 pasang konektor LC).

Image just for illustration

Untuk kecepatan yang lebih tinggi lagi, ada QSFP-DD (Double Density, menggandakan jumlah jalur di QSFP menjadi 8) dan OSFP (faktor bentuk yang lebih besar lagi). Modul-modul ini mendukung kecepatan 200G, 400G, bahkan 800G, dan terus berkembang.

Meskipun faktor bentuknya berbeda, prinsip dasarnya sama: mengubah sinyal elektrik dari perangkat menjadi sinyal optik atau elektrik yang bisa dikirim melalui kabel, dan sebaliknya, namun dengan kemampuan kecepatan yang jauh lebih tinggi.

Mengapa Transceiver Ini Begitu Penting?¶

Transceiver yang pluggable seperti SFP dan variannya membawa beberapa keuntungan signifikan:

1. Fleksibilitas: Perangkat jaringan yang sama bisa digunakan untuk berbagai jenis koneksi (serat optik jarak pendek, jarak jauh, tembaga) hanya dengan mengganti modulnya.
2. Modularitas: Jika satu port modul rusak, Anda hanya perlu mengganti modulnya, bukan seluruh perangkat (seperti switch).
3. Upgrade Mudah: Ketika kebutuhan bandwidth meningkat, Anda bisa meng-upgrade modul (misalnya dari SFP ke SFP+ jika perangkat mendukung) tanpa harus mengganti seluruh switch.
4. Standarisasi: Meskipun ada perbedaan vendor, faktor bentuk SFP/SFP+ mengikuti standar Multi-Source Agreement (MSA), yang memungkinkan interoperabilitas antara modul dari vendor berbeda dan perangkat dari vendor berbeda (meskipun ada isu “vendor lock-in” yang akan dibahas).
5. Cost-Effectiveness: Di beberapa kasus, memiliki port SFP/SFP+ kosong yang bisa diisi sesuai kebutuhan lebih hemat biaya daripada memiliki perangkat dengan port tetap (fixed port) untuk setiap jenis koneksi.

Memilih Modul yang Tepat¶

Memilih modul SFP atau varian yang tepat membutuhkan pertimbangan beberapa faktor:

• Kecepatan Port/Perangkat: Pastikan kecepatan modul sesuai dengan kecepatan port di perangkat Anda (misal: jangan pasang SFP+ di port 1G fixed, atau SFP di port 10G yang tidak support backward compatibility).
• Jarak yang Dibutuhkan: Pilih modul dengan spesifikasi jarak yang mencukupi (SX untuk pendek multimode, LX untuk 10km single-mode, ZX untuk 80km, dll.).
• Jenis Kabel yang Digunakan: Pastikan modul sesuai dengan kabel yang Anda miliki (multimode vs single-mode vs tembaga). Jenis kabel multimode (OM1, OM2, OM3, OM4, OM5) juga mempengaruhi jarak maksimal, terutama untuk kecepatan tinggi seperti 10G.
• Panjang Gelombang: Untuk modul serat optik, pastikan panjang gelombang (misal 850nm, 1310nm, 1550nm) sesuai dengan modul di ujung lain dan jenis kabelnya. Untuk BiDi, CWDM, atau DWDM, pastikan pasangan modul dan sistem WDM-nya kompatibel.
• Kompatibilitas Vendor: Meskipun ada standar MSA, beberapa vendor jaringan besar menerapkan coding atau encryption pada modul mereka agar hanya bisa dikenali dan berfungsi optimal di perangkat mereka. Modul “kompatibel” atau “third-party” seringkali perlu dipastikan fungsi dan keandalannya, meskipun harganya jauh lebih murah.
• Suhu Operasional: Lingkungan ekstrem (misal outdoor atau di area non-AC) mungkin memerlukan modul dengan rating suhu industrial.
• Fitur DDM/DOM: Digital Diagnostics Monitoring (DDM) atau Digital Optical Monitoring (DOM) memungkinkan Anda memantau parameter operasional modul (suhu, voltase, daya optik transmit/receive) secara real-time, sangat berguna untuk troubleshooting. Hampir semua modul modern sudah mendukung ini.

Di Balik Casing SFP: Teknologi di Dalamnya¶

Meskipun terlihat sederhana dari luar, modul SFP mengandung teknologi optoelektronik dan elektronik yang cukup kompleks. Komponen utamanya meliputi:

• OSA (Optical Sub-Assembly): Ini adalah jantung optiknya. Di dalamnya terdapat:
  • Transmitter: Sumber cahaya (Laser atau LED). Laser VCSEL (Vertical Cavity Surface Emitting Laser) umum digunakan untuk jarak pendek (SX), sementara laser FP (Fabry-Pérot) atau DFB (Distributed Feedback) digunakan untuk jarak menengah/jauh (LX, EX, ZX).
  • Receiver: Photodiode (seperti PIN atau APD - Avalanche Photodiode) yang mengubah cahaya menjadi sinyal elektrik.
• Electronics: Chip-chip elektronik yang bertugas:
  • Mengambil data elektrik dari perangkat jaringan.
  • Mengontrol sumber cahaya di transmitter.
  • Meningkatkan (amplify) sinyal listrik dari photodiode (menggunakan TIA - Transimpedance Amplifier dan Limiting Amplifier).
  • Melakukan clock and data recovery (CDR) untuk memastikan sinkronisasi data.
  • Menyimpan informasi modul (vendor, part number, serial number, kemampuan) di memori EEPROM yang bisa diakses oleh perangkat.
  • Mengimplementasikan fungsi DDM/DOM.

Semua komponen ini dirancang untuk beroperasi pada kecepatan tinggi dan dalam ukuran yang sangat kecil.

Tips Troubleshooting Umum¶

Jika Anda mengalami masalah dengan koneksi yang menggunakan modul SFP atau variannya, berikut beberapa langkah troubleshooting umum:

1. Periksa Kompatibilitas: Pastikan modul kompatibel dengan port perangkat Anda (SFP di slot SFP+, SFP+ di slot SFP+, kecepatan cocok), dan modul di kedua ujung link adalah pasangan yang serasi (misal: SFP+ LX di satu ujung, SFP+ LX di ujung lain; atau pasangan BiDi BX-U dan BX-D). Periksa juga kompatibilitas vendor jika perangkat menerapkan vendor lock-in.
2. Periksa Kebersihan Konektor: Serat optik sangat sensitif terhadap kotoran. Bersihkan konektor pada kabel dan modul menggunakan alat pembersih serat optik khusus. Ini adalah penyebab paling umum kegagalan link serat optik.
3. Periksa Jenis Kabel: Pastikan Anda menggunakan jenis kabel yang benar (multimode vs single-mode). Menggunakan kabel multimode untuk modul single-mode (atau sebaliknya) tidak akan berfungsi dengan baik atau sama sekali. Pastikan juga jenis kabel multimode (OM1, OM2, OM3, OM4, OM5) sesuai dengan spesifikasi jarak modul Anda, terutama untuk 10G ke atas.
4. Periksa Kabel Rusak: Periksa apakah ada tekukan tajam atau kerusakan fisik pada kabel.
5. Periksa DDM/DOM: Jika perangkat Anda mendukungnya, gunakan fitur DDM/DOM untuk memeriksa level daya optik yang ditransmisikan dan diterima. Level daya yang terlalu rendah (atau terlalu tinggi) bisa mengindikasikan masalah pada modul, kabel, atau konektor. Spesifikasi daya optik yang normal biasanya tertera di datasheet modul.
6. Coba Tukar Modul/Slot: Coba tukar modul dengan yang berfungsi (jika ada) atau pindahkan modul ke slot lain yang diketahui berfungsi di perangkat yang sama atau perangkat lain. Ini membantu mengisolasi apakah masalah ada pada modul, slot, atau kabel.
7. Periksa Konfigurasi Perangkat: Pastikan port di perangkat dikonfigurasi dengan benar (kecepatan, duplex, auto-negotiation vs fixed).

Ringkasan Singkat Perbedaan Kunci (Fokus SFP vs SFP+)¶

Sebagai rangkuman perbedaan paling umum yang mungkin dimaksud dari keyword Anda (“perbedaan sfp dan sfp”), ingatlah bahwa SFP dan SFP+ memiliki faktor bentuk fisik yang sama tetapi kecepatan operasional yang berbeda secara signifikan.

• SFP = 1 Gigabit (maks 1.25G)
• SFP+ = 10 Gigabit (maks 10.3125G)

Semua perbedaan lain (konsumsi daya, aplikasi utama, kompatibilitas slot parsial) berasal dari perbedaan kecepatan fundamental ini. Memahami ini akan membantu Anda memilih modul yang tepat untuk kebutuhan jaringan Anda.

Yuk, Diskusi!¶

Semoga penjelasan ini membantu Anda memahami dunia modul transceiver, khususnya perbedaan antara SFP standar dan varian 10G-nya, SFP+. Apakah Anda pernah mengalami kesulitan dalam memilih modul SFP atau varian lainnya? Atau mungkin punya tips troubleshooting lain yang sering berhasil? Bagikan pengalaman dan pertanyaan Anda di kolom komentar di bawah!
