Begini Cara Mudah Pahami Beda BJT dan MOSFET buat Pemula

Table of Contents

Transistor adalah komponen fundamental yang menjadi “otak” dari hampir semua perangkat elektronik modern, mulai dari ponsel pintar sampai komputer dan peralatan rumah tangga. Mereka berfungsi sebagai saklar elektronik atau penguat sinyal. Ada dua jenis transistor yang paling umum digunakan: Bipolar Junction Transistor (BJT) dan Metal-Oxide-Semiconductor Field-Effect Transistor (MOSFET). Meskipun sama-sama transistor, keduanya punya prinsip kerja, karakteristik, dan area aplikasi yang sangat berbeda. Memahami perbedaan ini penting banget buat kamu yang lagi belajar elektronika atau sekadar penasaran.

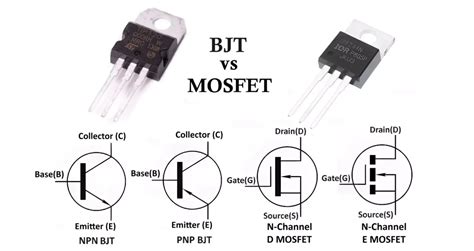

Image just for illustration

Apa Itu BJT (Bipolar Junction Transistor)?¶

BJT adalah salah satu transistor pertama yang ditemukan, tepatnya pada tahun 1947 di Bell Labs. Nama “Bipolar” merujuk pada kenyataan bahwa cara kerjanya melibatkan dua jenis pembawa muatan, yaitu elektron dan hole. Struktur dasar BJT terdiri dari tiga lapisan material semikonduktor yang tersusun seperti “sandwich”, yaitu emitter (E), base (B), dan collector (C). Ada dua tipe BJT berdasarkan susunan material semikonduktornya: NPN (Negative-Positive-Negative) dan PNP (Positive-Negative-Positive).

Dalam tipe NPN, lapisan base adalah tipe P, sedangkan emitter dan collector adalah tipe N. Sebaliknya, pada tipe PNP, base adalah tipe N, sementara emitter dan collector adalah tipe P. Emitter biasanya didoping lebih berat daripada base dan collector, karena tugasnya “menginjeksikan” pembawa muatan (elektron pada NPN, hole pada PNP) ke daerah base. Base didoping sangat ringan dan sangat tipis. Collector ukurannya lebih besar dan didoping lebih ringan dari emitter, tugasnya “mengumpulkan” pembawa muatan dari base.

Prinsip Kerja BJT¶

BJT adalah transistor yang dikontrol oleh arus. Maksudnya, arus yang masuk ke terminal base (IB) akan mengontrol besarnya arus yang mengalir dari collector ke emitter (IC) pada NPN, atau dari emitter ke collector pada PNP. Kalau arus base (IB) nol, maka arus collector (IC) juga akan mendekati nol (kondisi off atau cut-off). Semakin besar arus base (IB) yang kamu berikan, semakin besar juga arus collector (IC) yang bisa mengalir (kondisi aktif atau saturasi).

Hubungan antara arus collector (IC) dan arus base (IB) ini ditentukan oleh parameter yang namanya gain atau faktor penguatan arus, yang dilambangkan dengan beta (β) atau hfe. Jadi, IC = β * IB. Nilai beta ini biasanya cukup besar, bisa puluhan sampai ratusan, artinya arus base yang kecil bisa mengontrol arus collector yang jauh lebih besar. Inilah yang membuat BJT bisa berfungsi sebagai penguat sinyal. Untuk menggunakannya sebagai saklar, kita hanya memanfaatkan dua kondisi ekstrem: cut-off (IB=0, IC=0) dan saturasi (IB cukup besar sehingga IC maksimal, transistor “on” sepenuhnya).

Struktur Dasar BJT¶

Secara fisik, BJT punya tiga kaki terminal yang terhubung ke tiga lapisan semikonduktornya: Emitter, Base, dan Collector. Bentuk fisiknya bisa bermacam-macam, dari yang kecil banget buat dipasang di permukaan PCB (surface mount) sampai yang besar dengan pendingin untuk aplikasi daya tinggi. Di dalamnya, ada dua persimpangan P-N: satu antara emitter dan base (persimpangan E-B), dan satu lagi antara base dan collector (persimpangan C-B).

Supaya BJT bekerja normal sebagai penguat (daerah aktif), persimpangan E-B harus diberi bias maju (forward bias), sedangkan persimpangan C-B diberi bias mundur (reverse bias). Bias maju di E-B membuat pembawa muatan dari emitter bisa dengan mudah menyeberang ke base. Karena base sangat tipis, sebagian besar pembawa muatan ini akan terus menyeberang ke collector yang diberi bias mundur terhadap base. Nah, arus kecil yang ‘hilang’ atau rekombinasi di base inilah yang menjadi arus base (IB).

Mode Operasi BJT¶

BJT punya tiga mode operasi utama, tergantung bias tegangan yang diberikan pada persimpangan E-B dan C-B:

1. Cut-off Region: Kedua persimpangan (E-B dan C-B) diberi bias mundur (reverse bias). Tidak ada arus signifikan yang mengalir antara collector dan emitter. Transistor dalam kondisi “off” atau saklar terbuka.
2. Active Region: Persimpangan E-B diberi bias maju (forward bias), persimpangan C-B diberi bias mundur (reverse bias). Pada mode ini, arus collector (IC) proporsional terhadap arus base (IB), sesuai dengan rumus IC = β * IB. Ini adalah mode yang digunakan untuk penguatan sinyal analog.
3. Saturation Region: Kedua persimpangan (E-B dan C-B) diberi bias maju (forward bias). Arus collector (IC) mencapai nilai maksimum yang ditentukan oleh rangkaian eksternal, dan tegangan antara collector dan emitter (VCE) menjadi sangat kecil (mendekati 0.2V untuk NPN). Transistor dalam kondisi “on” penuh atau saklar tertutup.

Memilih mode operasi ini tergantung pada aplikasi yang kamu rancang. Untuk penguat audio, kamu akan mengoperasikan BJT di daerah aktif. Untuk menyalakan LED atau relay, kamu akan mengoperasikannya di daerah cut-off dan saturasi (sebagai saklar).

Apa Itu MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)?¶

MOSFET adalah jenis transistor Field-Effect Transistor (FET) yang paling umum. Nama “Field-Effect” berarti bahwa cara kerjanya dikontrol oleh medan listrik, bukan arus seperti BJT. Secara spesifik, MOSFET dikontrol oleh tegangan yang diberikan pada terminal gate (VGS). “Metal-Oxide-Semiconductor” merujuk pada struktur fisiknya yang khas, yaitu adanya lapisan isolator tipis (biasanya silikon dioksida atau SiO2) di antara terminal gate (yang dulunya sering dibuat dari logam, sekarang lebih sering polisilikon) dan material semikonduktor di bawahnya.

MOSFET juga punya tiga terminal utama: Gate (G), Drain (D), dan Source (S), ditambah satu terminal keempat yang kadang tidak diakses secara terpisah, yaitu Bulk atau Body (B). Ada dua tipe dasar MOSFET: n-channel dan p-channel. Masing-masing tipe ini punya dua mode operasi: Enhancement mode dan Depletion mode. MOSFET yang paling umum digunakan adalah tipe Enhancement mode.

Prinsip Kerja MOSFET¶

Berbeda dengan BJT yang dikontrol arus, MOSFET dikontrol oleh tegangan antara gate dan source (VGS). Lapisan isolator di bawah gate membuat terminal gate terisolasi secara elektrik dari bagian semikonduktor lainnya. Akibatnya, arus yang masuk ke gate sangat, sangat kecil (mendekati nol), hanya arus bocor yang minimal. Tegangan VGS ini menciptakan medan listrik yang memengaruhi konduktivitas “channel” di antara drain dan source.

Pada n-channel Enhancement mode MOSFET (tipe paling umum), substratnya adalah tipe P. Ketika VGS nol atau negatif, tidak ada channel N yang terbentuk antara drain dan source, sehingga tidak ada arus signifikan yang mengalir (kondisi off). Ketika VGS dinaikkan melampaui nilai tertentu yang disebut tegangan ambang (threshold voltage, VTH), medan listrik dari gate menarik elektron bebas dari substrat P ke area di bawah gate, membentuk lapisan konduktif tipe N yang menghubungkan drain dan source. Lapisan inilah yang disebut “channel”. Semakin besar VGS di atas VTH, semakin lebar dan konduktif channel N ini, dan semakin besar arus yang bisa mengalir dari drain ke source (ID).

Hubungan antara arus drain (ID) dan tegangan VGS ini tidak linier seperti pada BJT. Ada juga pengaruh dari tegangan antara drain dan source (VDS). Inilah yang membuat karakteristik MOSFET sedikit berbeda dari BJT, terutama dalam aplikasi penguatan analog. Namun, dalam aplikasi switching, MOSFET sangat unggul karena arus gate yang hampir nol membuat konsumsi daya di input sangat rendah.

Struktur Dasar MOSFET¶

Struktur MOSFET terdiri dari substrat semikonduktor (biasanya silikon), dua area yang didoping berat yang akan menjadi drain dan source, sebuah lapisan isolator tipis di atas area channel, dan terminal gate di atas isolator tersebut. Pada n-channel MOSFET, substratnya tipe P, drain dan source didoping tipe N+, dan channel yang terbentuk adalah tipe N. Pada p-channel MOSFET, substratnya tipe N, drain dan source didoping tipe P+, dan channel yang terbentuk adalah tipe P.

Keberadaan lapisan isolator oksida ini adalah ciri khas MOSFET. Lapisan ini membuat impedansi input (resistansi terhadap arus yang masuk ke gate) sangat tinggi, mendekati nilai impedansi isolator. Ini adalah salah satu keuntungan besar MOSFET dibandingkan BJT, karena driver yang dibutuhkan untuk mengontrol MOSFET tidak perlu menyediakan arus, hanya tegangan. Namun, lapisan isolator ini juga sensitif terhadap muatan listrik statis (ESD), yang bisa merusak lapisan tersebut dan membuat MOSFET rusak.

Mode Operasi MOSFET¶

MOSFET juga punya mode operasi yang mirip dengan BJT tapi dengan nama dan definisi yang sedikit berbeda:

1. Cut-off Region: Tegangan gate-to-source (VGS) kurang dari tegangan ambang (VTH). Tidak ada channel yang terbentuk (pada Enhancement mode), sehingga arus drain (ID) mendekati nol. Transistor dalam kondisi “off” atau saklar terbuka.
2. Triode Region (atau Linear Region): VGS lebih besar dari VTH, dan tegangan drain-to-source (VDS) relatif kecil (VDS < VGS - VTH). Channel sudah terbentuk dan konduktif. Pada mode ini, MOSFET berperilaku seperti resistor yang resistansinya dikontrol oleh VGS. Arus drain (ID) kira-kira proporsional terhadap VDS. Mode ini digunakan saat MOSFET berfungsi sebagai saklar tertutup penuh atau sebagai elemen resistif variabel.
3. Saturation Region: VGS lebih besar dari VTH, dan VDS cukup besar (VDS >= VGS - VTH). Channel terbentuk, tetapi lebarnya menjadi ‘terjepit’ di dekat ujung drain akibat tegangan VDS yang besar. Pada mode ini, arus drain (ID) hampir tidak lagi bergantung pada VDS (konstan) tetapi sangat bergantung pada VGS (secara kuadratik). Ini adalah mode yang digunakan untuk penguatan sinyal analog pada MOSFET, mirip dengan daerah aktif pada BJT.

Penting untuk dicatat bahwa terminologi “Saturation” di MOSFET berbeda maknanya dengan “Saturation” di BJT. Pada BJT, saturasi berarti transistor ‘on’ penuh dengan VCE sangat rendah. Pada MOSFET, saturasi adalah mode penguatan linear di mana arus ID ‘konstan’ terhadap VDS.

Perbedaan Kunci Antara BJT dan MOSFET¶

Sekarang mari kita rangkum perbedaan utama antara kedua jenis transistor ini dalam sebuah tabel perbandingan:

Fitur Penting	BJT (Bipolar Junction Transistor)	MOSFET (Metal-Oxide-Semiconductor FET)
Prinsip Kontrol	Dikontrol oleh Arus (Arus Base IB)	Dikontrol oleh Tegangan (Tegangan Gate VGS)
Pembawa Muatan	Bipolar (Elektron dan Hole)	Unipolar (Hanya Elektron atau Hole)
Impedansi Input	Relatif Rendah (Membutuhkan Arus)	Sangat Tinggi (Hampir Nol Arus Gate)
Kecepatan Switching	Lebih Lambat (Terutama pada Daya Tinggi karena penyimpanan muatan minoritas)	Lebih Cepat (Terutama pada Daya Tinggi, tidak ada penyimpanan muatan minoritas signifikan)
Ukuran (Untuk Arus Sama)	Cenderung Lebih Besar	Cenderung Lebih Kecil (Terutama di IC)
Daya Tahan ESD	Relatif Kuat	Sangat Sensitif terhadap ESD
Penguatan (Gain)	Penguatan Arus (β atau hfe)	Penguatan Transkonduktansi (gm)
Koefisien Suhu	Negatif (Arus IC ↓ saat Suhu ↑)	Positif (Arus ID ↑ saat Suhu ↑) pada VGS tinggi (memudahkan paralel)
Kompleksitas Struktur	Lebih Rumit (3 lapisan semikonduktor, 2 junction)	Lebih Sederhana (Struktur planar, 1 lapisan isolator)
Biasing untuk Linear	Lebih Mudah	Lebih Kompleks (Bergantung VTH)
Tegangan Saturasi (Saat ON)	VCE(sat) ~ 0.2 - 1V (Bergantung arus)	VDS(on) sangat rendah, < 0.1V untuk Rds(on) kecil
Aplikasi Utama	Penguat Linear, Regulator Tegangan, Saklar Daya Rendah-Menengah	Saklar Daya Tinggi (Switching Power Supply), Digital Logic (CMOS), Penguat RF Daya, Motor Driver

Impedansi Input: Keunggulan MOSFET¶

Salah satu perbedaan paling signifikan adalah impedansi input. Karena BJT dikontrol oleh arus base, terminal base punya impedansi yang relatif rendah. Ini berarti driver atau rangkaian sebelum BJT harus mampu menyediakan arus yang cukup untuk base. Sebaliknya, MOSFET dikontrol oleh tegangan gate, dan gate-nya terisolasi oleh lapisan oksida. Ini membuat impedansi input MOSFET sangat tinggi (bayangkan resistansi isolator), artinya driver yang dibutuhkan hanya perlu mengendalikan tegangan tanpa harus menyediakan arus yang signifikan ke gate (kecuali untuk mengisi kapasitansi gate saat switching, yang akan kita bahas nanti). Impedansi input yang tinggi ini sangat berguna dalam mendesain rangkaian, karena tidak membebani sumber sinyal.

Kecepatan Switching: MOSFET Umumnya Lebih Unggul¶

Dalam aplikasi switching (misalnya di power supply atau digital logic), kecepatan transistor sangat penting. MOSFET umumnya lebih cepat daripada BJT, terutama pada aplikasi daya tinggi. Kenapa? Pada BJT, saat beralih dari kondisi ‘on’ (saturasi) ke ‘off’ (cut-off), ada fenomena yang namanya “penyimpanan muatan minoritas” di daerah base. Muatan-muatan ini perlu dihilangkan dulu sebelum transistor benar-benar mati, dan proses ini butuh waktu, yang membatasi kecepatan switching BJT.

MOSFET, di sisi lain, adalah perangkat unipolar (hanya menggunakan satu jenis pembawa muatan, elektron atau hole). Tidak ada penyimpanan muatan minoritas yang signifikan seperti pada BJT. Meskipun MOSFET punya kapasitansi intrinsik (terutama kapasitansi gate), yang perlu diisi atau dikosongkan saat switching, efek ini biasanya bisa dikelola dengan driver gate yang tepat, sehingga MOSFET tetap lebih unggul dalam hal kecepatan switching pada frekuensi tinggi dan daya tinggi.

Sensitivitas terhadap ESD: Kekurangan MOSFET¶

Lapisan oksida isolator pada gate MOSFET sangat tipis. Medan listrik statis (Electrostatic Discharge - ESD) yang cukup kuat bisa dengan mudah merusak atau melubangi lapisan oksida ini, membuat MOSFET rusak permanen. Ini sebabnya saat bekerja dengan MOSFET, terutama yang berdaya tinggi, kita harus sangat hati-hati untuk menghindari sentuhan langsung tanpa pengaman anti-statis. BJT, karena tidak memiliki lapisan oksida setipis itu, cenderung lebih tahan terhadap ESD.

Aplikasi Khas BJT dan MOSFET¶

Meskipun ada tumpang tindih dalam beberapa aplikasi, BJT dan MOSFET punya domain di mana mereka bersinar:

Aplikasi BJT¶

• Penguat Sinyal Audio dan Frekuensi Rendah: BJT sering digunakan dalam tahap awal penguat audio karena linearitas gain-nya yang baik pada daerah aktif.
• Regulator Tegangan Linear: BJT sangat umum digunakan sebagai elemen pass dalam regulator tegangan linear karena kemampuannya menahan tegangan yang cukup tinggi dan disipasi daya yang moderat.
• Saklar Daya Rendah hingga Menengah: Untuk menyalakan LED, relay kecil, atau beban lain dengan arus yang tidak terlalu besar, BJT adalah pilihan yang sederhana dan murah.
• Rangkaian Bias dan Referensi Arus/Tegangan: Karakteristik dioda persimpangan P-N pada BJT membuatnya berguna untuk menciptakan tegangan referensi atau sumber arus yang stabil.

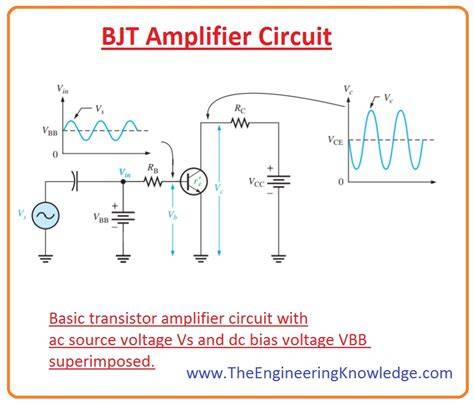

Image just for illustration

Aplikasi MOSFET¶

• Digital Logic (CMOS): Ini adalah domain utama MOSFET. Teknologi CMOS (Complementary MOS, menggunakan pasangan n-channel dan p-channel MOSFET) adalah fondasi dari hampir semua chip digital modern, termasuk mikroprosesor, memori, dan IC digital lainnya. Konsumsi daya statisnya sangat rendah karena arus gate yang nol.
• Switching Power Supply (SMPS): MOSFET adalah pilihan utama untuk aplikasi switching daya tinggi seperti SMPS, inverter, dan motor driver karena kecepatan switching-nya yang tinggi dan resistansi ‘on’ yang rendah (Rds(on)). Ini memungkinkan efisiensi daya yang lebih baik.
• Penguat RF Daya: MOSFET, terutama jenis tertentu seperti LDMOS (Laterally Diffused MOS), digunakan dalam penguat frekuensi radio berdaya tinggi untuk aplikasi seperti pemancar ponsel atau stasiun basis.
• Motor Driver: MOSFET sering digunakan dalam H-bridge atau topologi lain untuk mengendalikan motor DC atau AC karena kemampuannya menangani arus dan tegangan tinggi serta beralih dengan cepat.

Image just for illustration

Fakta Menarik dan Tips Singkat¶

• Sejarah: BJT ditemukan duluan (1947), membuka era semikonduktor modern. MOSFET konsepnya ada lebih awal tapi sulit diimplementasikan karena masalah material dan proses manufaktur, baru benar-benar berkembang di tahun 1960-an dan selanjutnya menjadi dominan di IC digital.
• Thermal Runaway pada BJT: Pada aplikasi daya tinggi, BJT punya kecenderungan untuk mengalami thermal runaway. Jika suhu naik, arus collector cenderung naik, yang meningkatkan disipasi daya, meningkatkan suhu lagi, dan seterusnya, bisa merusak transistor. Ini karena koefisien suhu BJT yang negatif. MOSFET (di daerah saturasi) punya koefisien suhu positif, di mana arus ID cenderung turun saat suhu naik, ini membantu menyeimbangkan beban saat beberapa MOSFET dihubungkan paralel.
• Integrated Body Diode pada Power MOSFET: Power MOSFET seringkali punya dioda body terintegrasi secara paralel antara drain dan source. Ini adalah konsekuensi dari struktur fisiknya. Dioda ini kadang bisa dimanfaatkan (misalnya di motor driver) tapi kadang juga bisa menimbulkan masalah dan perlu diatasi dengan dioda eksternal yang lebih cepat.
• Pentingnya Gate Driver: Karena kapasitansi gate yang cukup besar pada power MOSFET, untuk mencapai kecepatan switching yang tinggi, kamu butuh rangkaian driver gate khusus yang bisa mengisi dan mengosongkan kapasitansi ini dengan cepat. Driver gate ini menyediakan lonjakan arus singkat tapi kuat.

Kapan Memilih BJT atau MOSFET?¶

Pemilihan antara BJT dan MOSFET sangat bergantung pada kebutuhan aplikasimu:

• Jika kamu butuh penguat linear sederhana atau regulator tegangan dengan komponen minimal, BJT bisa menjadi pilihan yang lebih mudah dan murah, terutama untuk sinyal frekuensi rendah atau arus menengah. Biasing BJT di daerah aktif cenderung lebih straightforward dibandingkan MOSFET.
• Jika kamu butuh saklar yang sangat cepat, efisien untuk daya tinggi, atau kamu bekerja dengan sinyal digital di mana impedansi input tinggi itu keuntungan besar, maka MOSFET adalah pilihan yang tepat. MOSFET unggul dalam aplikasi switching di power supply, motor control, dan tentu saja, di dunia digital IC.
• Jika kamu berurusan dengan sinyal yang sensitif terhadap beban (impedansi rendah), gunakan MOSFET karena impedansi inputnya sangat tinggi.
• Jika kamu mendesain rangkaian dengan banyak transistor di dalam satu chip (IC), MOSFET (CMOS) hampir selalu menjadi pilihan karena ukurannya yang lebih kecil per fungsi dan konsumsi daya statis yang sangat rendah.

Keduanya adalah komponen yang luar biasa dan punya tempat masing-masing di dunia elektronika. Seringkali, dalam satu rangkaian yang kompleks, kamu bahkan akan menemukan kombinasi keduanya, di mana BJT mungkin digunakan untuk tujuan bias atau penguatan kecil, sementara MOSFET menangani switching daya utama atau logika digital.

Intinya, tidak ada yang “lebih baik” secara mutlak. Masing-masing punya kelebihan dan kekurangan yang membuatnya lebih cocok untuk tugas tertentu. Memahami perbedaan fundamental ini adalah langkah awal yang bagus untuk bisa memilih komponen yang tepat untuk proyek elektronika kamu.

Punya pengalaman menarik saat pakai BJT atau MOSFET? Atau mungkin ada aplikasi lain yang kamu tahu di mana salah satunya lebih unggul? Yuk, bagikan pengalamanmu di kolom komentar di bawah!
