Beda SFP 7dB & 9dB? Ini Pentingnya Tahu Sebelum Beli Modul Fiber Optik

Table of Contents

Hai, kita bahas sesuatu yang penting buat yang main-main sama jaringan berbasis fiber optik: SFP (Small Form-Factor Pluggable). Ini modul kecil tapi perannya vital banget buat ngirim data lewat cahaya. Nah, sering kali kita nemuin pilihan SFP dengan spesifikasi yang beda-beda, salah satunya soal power budget atau loss budget yang dinyatakan dalam satuan desibel (dB). Hari ini kita bakal bedah tuntas perbedaan antara SFP dengan budget 7dB dan 9dB. Apa sih artinya angka itu dan kenapa penting? Yuk, simak!

Apa Sih Sebenarnya SFP Module Itu?¶

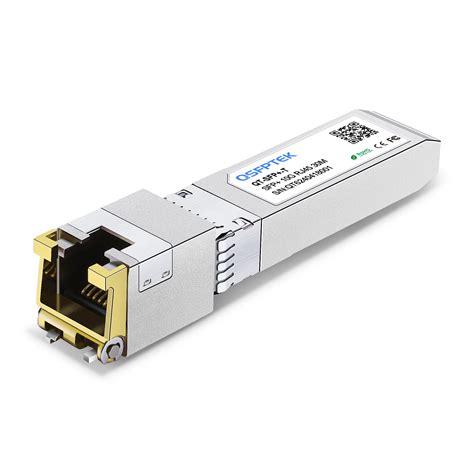

SFP module itu ibarat “transceiver” mungil. Tugas utamanya adalah mengubah sinyal listrik dari perangkat jaringan (kayak switch, router, server) jadi sinyal cahaya supaya bisa ditransfer melalui kabel fiber optik, dan sebaliknya, mengubah sinyal cahaya dari fiber jadi sinyal listrik lagi. Karena ukurannya kecil dan bisa dicabut pasang (hot-swappable), SFP ini bikin kita gampang banget buat upgrade atau ganti interface jaringan tanpa harus ganti seluruh perangkat.

Image just for illustration

Ada banyak jenis SFP tergantung kecepatan (Fast Ethernet, Gigabit Ethernet, 10 Gigabit, dll.), jarak yang bisa ditempuh, dan jenis fiber yang dipakai (single-mode atau multi-mode). Spesifikasi dB yang kita bahas ini biasanya terkait erat dengan jarak tempuh dan jenis fiber yang digunakan, khususnya di SFP yang dirancang untuk jarak menengah atau jauh.

Memahami Satuan dB (Desibel) dalam Dunia Fiber Optik¶

Sebelum lanjut ke 7dB dan 9dB, penting banget buat ngerti apa itu dB dalam konteks fiber optik. dB di sini itu bukan satuan daya mutlak, tapi satuan perbandingan antara dua tingkat daya. Dalam fiber optik, dB biasanya dipakai untuk mengukur rugi-rugi atau attenuation sinyal cahaya selama perjalanan dari pengirim (transmitter) ke penerima (receiver).

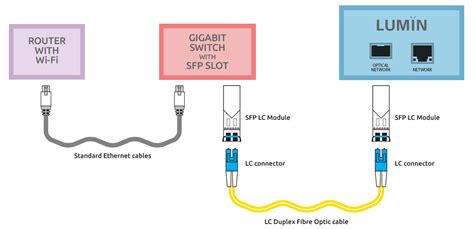

Bayangin gini: sinyal cahaya keluar dari SFP pengirim dengan kekuatan tertentu. Selama ngelewatin kabel fiber, konektor, sambungan (splice), dan patch panel, kekuatan sinyal itu bakal berkurang. Nah, seberapa besar berkurangnya ini diukur dalam dB. Misalnya, kalau kabel fiber punya attenuation 0.3 dB/km, artinya setiap 1 kilometer sinyalnya berkurang 0.3 dB.

Satuan lain yang sering muncul bareng dB adalah dBm. Nah, kalau dBm ini baru satuan daya mutlak, di mana 0 dBm setara dengan 1 milliwatt (mW). Biasanya, spesifikasi SFP ngasih tahu daya pancar (transmit power) dalam dBm dan sensitivitas penerima (receiver sensitivity) juga dalam dBm.

Apa Itu Power Budget (Link Budget)?¶

Power budget atau link budget adalah total rugi-rugi sinyal maksimum yang masih bisa ditoleransi oleh sebuah link fiber optik supaya komunikasi tetap berjalan lancar. Gampangnya gini:

• Ada daya sinyal yang dipancarkan oleh transmitter (misalnya -3 dBm).
• Ada sensitivitas minimum yang dibutuhkan oleh receiver supaya bisa “melihat” sinyal dengan jelas (misalnya -20 dBm).

Nah, selisih antara daya pancar minimum transmitter dan sensitivitas maksimum receiver itu lah yang disebut power budget atau dynamic range.

Rumusnya kira-kira:
Power Budget (dB) = Daya Pancar Minimum Transmitter (dBm) - Sensitivitas Maksimum Receiver (dBm)

Contoh: Kalau transmitter minimal ngasih -3 dBm dan receiver maksimal butuh -20 dBm, maka power budget-nya adalah -3 dBm - (-20 dBm) = 17 dB. Artinya, total rugi-rugi di sepanjang kabel, konektor, dan sambungan nggak boleh lebih dari 17 dB supaya sinyal masih terbaca dengan baik di ujung.

Image just for illustration

Setiap komponen di jalur fiber optik, mulai dari kabel itu sendiri, sambungan (splice), konektor, hingga patch panel, semuanya menyebabkan rugi-rugi sinyal. Ini yang disebut attenuation atau loss.

• Loss Kabel Fiber: Ini tergantung jenis fiber (single-mode atau multi-mode) dan panjangnya. Biasanya dinyatakan dalam dB per kilometer (dB/km). Single-mode punya loss lebih kecil daripada multi-mode.
• Loss Konektor: Setiap kali ada konektor (misalnya di patch panel atau ujung kabel), ada sedikit loss sinyal. Konektor yang bagus biasanya loss-nya sekitar 0.2 - 0.5 dB per pasang.
• Loss Sambungan (Splice): Kalau kabel fiber disambung (baik pakai fusion splice yang dilebur atau mechanical splice), ada juga loss. Fusion splice punya loss sangat kecil (0.05 - 0.1 dB), sementara mechanical splice sedikit lebih tinggi (0.2 - 0.5 dB).

Total rugi-rugi di jalur fiber optik adalah jumlah dari semua loss ini. Nah, total rugi-rugi ini nggak boleh melebihi power budget yang dimiliki oleh SFP.

Perbedaan SFP 7dB dan 9dB: Inti Masalahnya!¶

Sekarang, mari kita fokus ke angka 7dB dan 9dB. Angka ini menunjukkan power budget atau loss budget yang dijamin atau tipikal bisa ditangani oleh SFP tersebut untuk performa yang optimal.

• SFP dengan Budget 7dB: Artinya, SFP ini dirancang untuk beroperasi pada link fiber optik yang total rugi-ruginya (dari ujung transmitter sampai ujung receiver) maksimal sekitar 7 dB.
• SFP dengan Budget 9dB: Artinya, SFP ini dirancang untuk beroperasi pada link fiber optik yang total rugi-ruginya maksimal sekitar 9 dB.

Perbedaan kuncinya ada di angka 2 dB itu! SFP 9dB punya toleransi terhadap rugi-rugi sinyal yang lebih besar sebesar 2 dB dibandingkan SFP 7dB.

Karakteristik dan Penggunaan SFP 7dB¶

SFP dengan budget 7dB biasanya dirancang untuk jarak yang tidak terlalu ekstrem, atau untuk link fiber yang relatif “bersih” dengan jumlah konektor dan sambungan yang minim.

• Jarak Tempuh: Bergantung pada jenis fiber dan attenuation per kilometer, 7 dB ini bisa mencakup jarak tertentu. Misalnya, kalau pakai fiber single-mode dengan loss 0.3 dB/km, 7 dB rugi-rugi kabel itu setara dengan 7 / 0.3 ≈ 23.3 km kalau hanya memperhitungkan loss kabel. Tapi kan ada loss konektor dan splice.
• Toleransi Loss: Toleransinya terhadap total rugi-rugi adalah 7 dB. Ini harus mencakup loss kabel, loss konektor, loss sambungan, bahkan sedikit margin keamanan.
• Aplikasi Khas: Cocok untuk link antar gedung di area perkantoran, koneksi data center dalam satu kampus yang luas, atau jaringan metro untuk jarak pendek hingga menengah (misalnya sampai 10-20 km tergantung kualitas fiber dan instalasi). Sering ditemukan pada SFP yang spesifikasinya “jarak menengah”.

Karakteristik dan Penggunaan SFP 9dB¶

SFP dengan budget 9dB, berkat tambahan 2 dB toleransi loss, punya kemampuan untuk menjangkau jarak yang lebih jauh atau menangani link fiber yang punya rugi-rugi lebih besar.

• Jarak Tempuh: Dengan budget 9 dB, SFP ini bisa beroperasi pada link yang lebih panjang. Menggunakan contoh fiber single-mode 0.3 dB/km tadi, 9 dB rugi-rugi kabel itu setara dengan 9 / 0.3 ≈ 30 km kalau hanya memperhitungkan loss kabel. Jadi, secara teoritis bisa menjangkau sekitar 7 km lebih jauh hanya dari sisi loss kabel.
• Toleransi Loss: Toleransinya terhadap total rugi-rugi adalah 9 dB. Ini memberikan “ruang bernapas” lebih besar untuk loss yang diakibatkan oleh faktor lain selain kabel, seperti lebih banyak konektor, lebih banyak sambungan, atau kualitas kabel yang mungkin tidak premium.
• Aplikasi Khas: Ideal untuk link antar kota yang jaraknya lumayan jauh, koneksi antar lokasi yang melewati banyak titik terminasi/sambungan, atau di lingkungan jaringan di mana fiber optic link-nya mungkin sudah cukup lama dan attenuation-nya meningkat. Biasanya ditemukan pada SFP yang spesifikasinya “jarak jauh” (misalnya 40 km, 80 km, atau lebih, meskipun untuk jarak sangat jauh budgetnya bisa jauh lebih besar lagi).

Perbandingan Langsung: Angka 2 dB itu Signifikan!¶

Jadi, perbedaan 2 dB antara 7 dB dan 9 dB itu kelihatannya kecil, tapi dampaknya bisa cukup besar dalam perencanaan dan implementasi jaringan fiber optik.

• Jarak: SFP 9dB jelas punya potensi menjangkau jarak yang lebih jauh. Selisih 2 dB ini bisa berarti tambahan beberapa kilometer jarak tempuh, tergantung dari loss per kilometer fiber yang digunakan.
• Toleransi Infrastruktur: Ini poin penting. Budget 9dB memberikan margin ekstra untuk mengakomodasi loss yang terjadi karena konektor, sambungan, atau bahkan degradasi kabel seiring waktu. Kalau link fiber Anda punya banyak titik koneksi (patch panel, breakout box) atau banyak sambungan (splice), total loss-nya bisa lumayan tinggi. Budget 9dB lebih bisa menoleransi kondisi seperti ini dibandingkan 7dB.
• Fleksibilitas Desain: Dengan budget 9dB, Anda punya lebih banyak fleksibilitas dalam mendesain topologi jaringan, misalnya bisa menambahkan satu atau dua patch panel lagi tanpa khawatir melebihi budget loss.
• Keandalan Jangka Panjang: Margin 2 dB ekstra juga bisa berkontribusi pada keandalan jangka panjang. Seiring waktu, loss pada konektor bisa sedikit meningkat karena kotoran atau keausan. SFP dengan budget lebih tinggi punya bantalan lebih untuk perubahan kecil ini sebelum link menjadi tidak stabil.

Fitur	SFP 7dB Power Budget	SFP 9dB Power Budget
Toleransi Loss	Maksimal sekitar 7 dB total loss di link	Maksimal sekitar 9 dB total loss di link
Jarak Khas	Menengah (lebih pendek dari 9dB)	Jauh (lebih panjang dari 7dB)
Toleransi Konektor/Splice	Kurang toleran terhadap banyak konektor/splice	Lebih toleran terhadap banyak konektor/splice
Margin Keamanan	Lebih kecil	Lebih besar
Aplikasi Khas	Link antar gedung, jarak menengah	Link antar kota, jarak jauh, infrastruktur kompleks

Faktor Lain yang Mempengaruhi Pemilihan SFP¶

Selain power budget (7dB vs 9dB), ada beberapa faktor lain yang nggak kalah penting saat memilih SFP:

• Kecepatan Data: 1 Gbps, 10 Gbps, 25 Gbps, dst. Pastikan sesuai dengan port di perangkat jaringan Anda.
• Wavelength (Panjang Gelombang): Umumnya 850 nm (untuk multi-mode), 1310 nm (untuk single-mode jarak pendek/menengah), atau 1550 nm (untuk single-mode jarak jauh). Pastikan SFP di kedua ujung link punya wavelength yang sama.
• Jenis Fiber: Single-mode (OS1, OS2) atau Multi-mode (OM1, OM2, OM3, OM4, OM5). SFP harus sesuai dengan jenis kabel fiber yang Anda gunakan.
• Tipe Konektor: Paling umum LC. Pastikan SFP dan kabel fiber Anda pakai konektor yang sama.
• Protokol: Ethernet, Fibre Channel, SONET/SDH, dll.
• DOM (Digital Optical Monitoring): Fitur ini memungkinkan Anda memantau parameter seperti daya pancar, daya terima, suhu, dan tegangan SFP secara real-time. Sangat berguna untuk troubleshooting. SFP 7dB atau 9dB modern biasanya sudah mendukung DOM.
• Kompatibilitas Vendor: SFP dari satu vendor (misalnya Cisco, Juniper, HP) kadang punya coding khusus dan mungkin nggak dikenali sama perangkat vendor lain. Pastikan SFP yang Anda beli kompatibel atau setidaknya compatible dengan perangkat Anda. Ada banyak SFP pihak ketiga yang kompatibel dengan berbagai vendor.
• Suhu Operasi: Ada SFP standar dan SFP kelas industri yang tahan suhu ekstrem.
• Biaya: Tentunya jadi pertimbangan. SFP dengan budget lebih tinggi (seperti 9dB) atau fitur lebih lengkap biasanya harganya sedikit lebih mahal.

Menghitung Link Budget Sederhana: Kenapa 9dB Mungkin Dibutuhkan¶

Untuk memutuskan apakah 7dB cukup atau butuh 9dB, Anda perlu memperkirakan total rugi-rugi (loss) di link fiber Anda. Ini yang namanya menghitung link budget.

Contoh perhitungan kasar:

Misalkan Anda punya link fiber single-mode sepanjang 25 km.
* Loss Kabel: 25 km * 0.3 dB/km (loss khas single-mode 1310nm atau 1550nm) = 7.5 dB.
* Konektor: Ada di kedua ujung (perangkat dan patch panel), mungkin ada 2 pasang konektor di tengah link (misalnya di patch panel atau ODF). Total 4 pasang konektor. Kalau setiap pasang loss-nya 0.4 dB: 4 pasang * 0.4 dB/pasang = 1.6 dB.
* Sambungan (Splice): Misalkan ada 3 titik sambungan fusion splice di sepanjang 25 km. Kalau setiap splice loss-nya 0.08 dB: 3 splice * 0.08 dB/splice = 0.24 dB.

Total Perkiraan Loss = Loss Kabel + Loss Konektor + Loss Splice
Total Perkiraan Loss = 7.5 dB + 1.6 dB + 0.24 dB = 9.34 dB.

Nah, kalau perkiraan total loss-nya 9.34 dB, jelas SFP dengan budget 7dB TIDAK akan cukup. Sinyal tidak akan sampai ke penerima dengan kekuatan yang memadai. Anda perlu SFP dengan budget minimal 9.34 dB, jadi SFP 9dB kemungkinan besar pilihan yang tepat (bahkan mungkin butuh budget yang lebih tinggi lagi kalau mau ada margin keamanan).

Contoh lain:
Link single-mode 15 km.
* Loss Kabel: 15 km * 0.3 dB/km = 4.5 dB
* Konektor: 2 pasang * 0.4 dB = 0.8 dB
* Sambungan: 1 splice * 0.08 dB = 0.08 dB

Total Perkiraan Loss = 4.5 + 0.8 + 0.08 = 5.38 dB.

Untuk link seperti ini, SFP dengan budget 7dB sudah lebih dari cukup. Anda masih punya margin sekitar 7 dB - 5.38 dB = 1.62 dB. Margin ini penting untuk mengatasi variasi loss yang tidak diperhitungkan atau degradasi kecil di masa depan.

Kapan Memilih 7dB? Kapan Memilih 9dB?¶

Biar gampang mutusinnya:

Pilih SFP 7dB jika:

• Anda tahu pasti total loss di link fiber Anda tidak akan melebihi 7 dB, bahkan dengan margin keamanan.
• Link fiber Anda relatif pendek (misalnya di bawah 15-20 km tergantung kualitas).
• Infrastruktur fiber Anda “bersih” dengan jumlah konektor dan sambungan yang sangat minim.
• Anggaran terbatas, dan SFP 7dB lebih murah (biasanya bedanya nggak jauh sih).
• Anda yakin kualitas instalasi fiber optik Anda sangat baik.

Pilih SFP 9dB jika:

• Link fiber Anda lebih panjang, atau perkiraan total loss mendekati atau melebihi 7 dB.
• Infrastruktur fiber Anda punya banyak titik koneksi (banyak patch panel, ODF) atau banyak sambungan (splice).
• Anda ingin margin keamanan yang lebih besar untuk mengantisipasi loss yang tidak terduga atau degradasi di masa depan.
• Anda butuh fleksibilitas untuk kemungkinan perpanjangan link atau penambahan titik koneksi di masa depan.
• Anda kurang yakin dengan kualitas atau kondisi infrastruktur fiber yang sudah terpasang (mungkin sudah tua atau instalasinya kurang rapi).
• Perbedaan harga dengan SFP 7dB tidak terlalu signifikan bagi anggaran Anda.

Intinya, pilih SFP dengan budget yang lebih besar dari perkiraan total loss di link Anda, ditambah margin keamanan yang memadai (biasanya minimal 2-3 dB). Kalau perkiraan loss Anda sekitar 6 dB, SFP 7dB mungkin cukup, tapi SFP 9dB dengan budget ekstra 2 dB akan memberi Anda margin lebih besar dan ketenangan pikiran.

Tips Tambahan: Maksimalkan Budget SFP Anda¶

Berapapun budget SFP Anda (7dB, 9dB, atau lebih), performa link fiber sangat bergantung pada kualitas instalasi dan pemeliharaan.

• Bersihkan Konektor: Ini sangat krusial! Debu atau kotoran sekecil apapun di ujung konektor fiber bisa meningkatkan loss secara drastis, bahkan melebihi budget SFP Anda. Gunakan alat pembersih fiber yang tepat setiap kali menghubungkan atau menyambung konektor.
• Periksa Kualitas Konektor/Splice: Pastikan instalasi dilakukan oleh teknisi yang berpengalaman dengan peralatan yang memadai. Loss di konektor atau splice yang buruk bisa sangat tinggi.
• Gunakan Kabel Fiber Berkualitas: Kabel fiber yang jelek bisa punya loss per kilometer lebih tinggi dari spesifikasinya.
• Lakukan Pengukuran OTDR: Untuk link jarak jauh, gunakan OTDR (Optical Time-Domain Reflectometer) untuk memetakan link fiber, mengukur loss per kilometer, dan mengidentifikasi lokasi serta besaran loss di setiap konektor dan splice. Ini cara terbaik untuk mengetahui total loss aktual di link Anda.
• Manfaatkan Fitur DOM: Pantau daya pancar dan daya terima SFP Anda melalui fitur DOM di perangkat jaringan. Jika daya terima di salah satu ujung mendekati batas sensitivitas minimum SFP, itu indikasi bahwa total loss di link Anda sudah maksimal atau bahkan melebihi budget.

Kesimpulan¶

Memilih antara SFP 7dB dan 9dB bukan sekadar memilih angka yang lebih besar. Ini soal memahami kebutuhan jaringan Anda, memperkirakan rugi-rugi (loss) yang akan terjadi di link fiber, dan memilih SFP yang punya power budget memadai untuk menoleransi loss tersebut, bahkan dengan margin keamanan. SFP 9dB menawarkan toleransi loss 2 dB lebih besar, yang bisa sangat berarti untuk link yang lebih panjang, lebih kompleks, atau di mana Anda membutuhkan margin ekstra untuk keandalan jangka panjang. Selalu hitung atau perkirakan total loss link Anda sebelum memutuskan SFP mana yang paling pas.

Gimana, udah lebih jelas kan bedanya? Punya pengalaman atau pertanyaan lain soal SFP ini, atau mau share perhitungan link budget versi Anda? Share di kolom komentar yuk!
