Perbedaan HMI dan PLC: Penjelasan Gampang Buat Pemula

Table of Contents

Di era industri modern yang serba otomatis, pasti kamu sering dengar istilah HMI dan PLC, kan? Kedua komponen ini seringkali disebut barengan, bikin orang awam kadang bingung, “Ini tuh beda apa sama sih?”. Tenang, bro, meskipun sering duet maut, HMI dan PLC itu beda banget tugas dan fungsinya. Ibaratnya gini, kalau PLC itu otaknya, HMI itu adalah “wajah” atau antarmuka buat kita ngobrol sama otaknya itu.

Nah, biar nggak bingung lagi, yuk kita bedah satu per satu apa itu HMI dan apa itu PLC, lalu kita lihat di mana letak perbedaannya yang paling krusial. Siap? Gaspol!

HMI: Wajah Ramah Sistem Otomasi¶

HMI itu singkatan dari Human-Machine Interface. Sesuai namanya, HMI adalah jembatan komunikasi antara manusia (operator, teknisi, engineer) dengan mesin atau sistem otomatisasi. Bayangin aja, gimana cara kita tahu status sebuah mesin di pabrik, seberapa cepat motor berputar, atau suhu tangki, tanpa harus buka-buka panel listrik yang isinya kabel ruwet? Nah, di sinilah peran HMI.

Image just for illustration

HMI biasanya berbentuk layar sentuh (touchscreen) atau panel display yang punya tombol-tombol. Tampilannya dibikin semenarik mungkin, biasanya ada grafik, diagram, tombol virtual, indikator, bahkan alarm. Semua informasi penting dari mesin atau proses ditampilkan di layar HMI ini, jadi operator bisa memantau dan mengendalikan sistem dengan mudah.

Fungsi Utama HMI¶

Apa aja sih yang bisa dilakukan HMI? Banyak banget!

• Monitoring: Menampilkan data real-time dari proses, seperti suhu, tekanan, level cairan, kecepatan, status on/off peralatan, dll.
• Kontrol: Memungkinkan operator untuk mengirim perintah ke sistem, misalnya menyalakan/mematikan motor, mengatur setpoint suhu, atau mengubah parameter proses.
• Visualisasi: Menyajikan data dalam bentuk grafik atau diagram yang mudah dipahami, membantu operator menganalisis tren atau kondisi sistem.
• Alarming: Memberikan peringatan visual atau suara ketika terjadi kondisi abnormal atau error pada sistem.
• Logging: Mencatat data historis dari proses atau kejadian penting, yang bisa digunakan untuk analisis performa atau troubleshooting.

Fitur-Fitur Keren HMI¶

HMI modern biasanya punya fitur yang canggih, lho.

• Tampilan Grafis: Desain antarmuka yang intuitif dengan representasi visual dari proses.
• Sistem Alarm: Konfigurasi alarm dengan tingkat prioritas berbeda dan fungsi acknowledgement.
• Trend Data: Menampilkan grafik historis dari variabel proses.
• Data Logging: Menyimpan data proses dalam format yang bisa diekspor (misal CSV).
• Keamanan: Sistem login user dengan level akses yang berbeda untuk mencegah pengoperasian yang tidak berwenang.
• Konektivitas: Bisa terhubung ke berbagai jenis PLC atau controller lain melalui protokol komunikasi yang beragam.

Singkatnya, HMI itu interface visual yang bikin kita “lihat” dan “mengontrol” apa yang lagi dikerjain sama mesin atau sistem otomasi di bawahnya. Tanpa HMI, kita kayak ngomong sama tembok, nggak tahu apa yang terjadi di baliknya.

PLC: Otak Pintar Sistem Otomasi¶

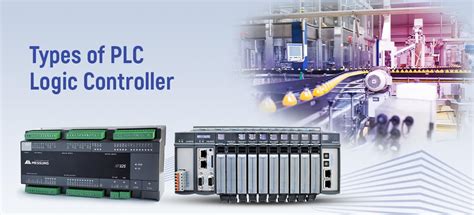

Kalau HMI itu wajahnya, PLC itu otaknya. PLC singkatan dari Programmable Logic Controller. Ini adalah komputer digital yang dirancang khusus untuk aplikasi otomasi industri. Tugas utamanya adalah menerima informasi dari berbagai sensor dan input device (seperti tombol, limit switch, sensor suhu), memproses informasi tersebut berdasarkan program logika yang sudah ditanamkan di dalamnya, dan kemudian mengirimkan sinyal kontrol ke output device (seperti motor, solenoid valve, lampu indikator, relay).

Image just for illustration

PLC ini sangat kokoh dan dirancang untuk beroperasi di lingkungan industri yang keras, seperti pabrik dengan suhu ekstrem, getaran, atau debu. Program PLC ditulis menggunakan bahasa pemrograman khusus, yang paling umum adalah Ladder Logic, yang tampilannya mirip diagram rangkaian listrik relay zaman dulu. Ada juga bahasa lain seperti Function Block Diagram (FBD), Structured Text (ST), Instruction List (IL), dan Sequential Function Chart (SFC), yang semuanya tergabung dalam standar IEC 61131-3.

Fungsi Utama PLC¶

Fungsi inti PLC adalah eksekusi logika kontrol secara real-time.

• Scanning Input: PLC secara terus-menerus membaca status semua input-nya.
• Executing Logic: PLC menjalankan program logika yang tersimpan di memorinya, memproses data input, dan menentukan status output yang seharusnya.
• Updating Output: PLC mengubah status output-nya sesuai dengan hasil eksekusi program logika.
• Komunikasi: PLC juga bisa berkomunikasi dengan perangkat lain seperti HMI, PLC lain, SCADA system, atau komputer melalui jaringan.

Proses scanning, eksekusi logika, dan update output ini dilakukan secara siklik dan sangat cepat, biasanya dalam hitungan milidetik. Ini yang membuat PLC bisa merespons perubahan kondisi input dengan sangat cepat dan mengontrol proses secara akurat.

Komponen Utama PLC¶

Secara umum, PLC terdiri dari beberapa bagian utama:

• CPU (Central Processing Unit): Otak PLC yang mengeksekusi program.
• Memori: Tempat penyimpanan program, data input/output, dan data internal lainnya.
• Modul Input/Output (I/O): Interface yang menghubungkan PLC dengan sensor dan aktuator di lapangan. Ada modul input digital/analog dan output digital/analog.
• Power Supply: Catu daya untuk menghidupkan PLC dan modul-modulnya.
• Modul Komunikasi: Untuk terhubung dengan perangkat lain (misal Ethernet, Profibus, Modbus).

Bisa dibilang, PLC ini adalah mesin pembuat keputusan yang bekerja berdasarkan instruksi yang sudah kita program. Dia yang benar-benar menjalankan proses otomatisasi, mengontrol semua peralatan di lapangan.

Perbedaan Kunci HMI dan PLC: Siapa Melakukan Apa?¶

Nah, sekarang kita masuk ke intinya: apa sih beda paling mendasar antara HMI dan PLC? Meskipun mereka sering jalan bareng, peran mereka itu beda jauh.

Fitur	HMI (Human-Machine Interface)	PLC (Programmable Logic Controller)
Peran Utama	Antarmuka Manusia dengan Mesin	Controller Logika dan Proses
Fungsi Inti	Menampilkan data, menerima input operator, visualisasi, alarming.	Mengeksekusi program logika, membaca input, mengontrol output.
Interaksi	Langsung dengan operator (via layar sentuh/tombol).	Langsung dengan sensor & aktuator (via I/O).
Lokasi Kerja	Biasanya di ruang kontrol, dekat operator, atau terpasang di mesin.	Biasanya terpasang di panel kontrol, tersembunyi.
Tampilan	Layar grafis, tombol, indikator visual.	Biasanya hanya LED indikator status, port komunikasi.
Programming	Software desain grafis untuk membuat antarmuka.	Software pemrograman logika (Ladder, FBD, ST, dll.).
Memproses Apa	Data status sistem, input dari operator.	Sinyal input fisik dari sensor, menjalankan program kontrol.
Output Apa	Informasi visual, suara alarm.	Sinyal output fisik ke aktuator.
Contoh Tugas	Menampilkan suhu tangki, tombol Start/Stop, grafik tren.	Membaca sensor suhu, menjalankan motor jika tombol Start ditekan dan sensor suhu OK.

Image just for illustration

Dari tabel di atas, kelihatan kan perbedaannya? HMI itu fokus ke user experience dan penyajian informasi, sementara PLC itu fokus ke eksekusi logika kontrol di balik layar.

Gimana HMI dan PLC Bekerja Sama?¶

Nah, di sinilah letak “duet maut” mereka. HMI dan PLC itu saling melengkapi. HMI nggak bisa ngontrol apa-apa kalau nggak ada PLC yang “otak”-nya. Sebaliknya, PLC kerja sendirian tanpa HMI itu kayak robot tanpa mata dan telinga, dia jalanin programnya tapi nggak bisa ngasih tahu statusnya ke manusia, dan manusia juga nggak bisa “ngomong” sama dia (kecuali pakai laptop pemrograman, tapi itu kan bukan buat operasi harian).

Biasanya, HMI terhubung ke PLC melalui kabel komunikasi atau jaringan. PLC mengirimkan data status input/output, nilai variabel, status alarm, dll. ke HMI. HMI kemudian menampilkan data itu dalam format yang mudah dibaca oleh operator. Sebaliknya, kalau operator menekan tombol virtual di layar HMI (misalnya tombol “Start Pompa”), HMI akan mengirimkan sinyal atau data ke PLC. PLC lalu memproses sinyal itu dalam program logikanya dan, jika kondisinya sesuai, akan mengaktifkan output yang terhubung ke pompa.

Jadi, HMI itu interface visual untuk memantau dan berinteraksi, sementara PLC itu pusat kontrol logikanya yang menerima input, memproses, dan menghasilkan output fisik ke peralatan di lapangan. Kerjasama mereka inilah yang memungkinkan sistem otomasi bekerja secara efisien dan mudah dioperasikan.

Contoh Aplikasi HMI dan PLC di Industri¶

Di mana aja sih kita bisa nemuin pasangan HMI-PLC ini? Hampir di semua industri yang pakai otomatisasi!

• Manufaktur Otomotif: Mengontrol jalur perakitan robotik, sistem conveyor, pengelasan otomatis. HMI menampilkan status robot, jumlah produk, alarm error.
• Industri Makanan & Minuman: Mengontrol proses pencampuran, pengemasan, pasteurisasi. HMI menampilkan suhu tangki, kecepatan conveyor, status valve, resep produksi.
• Pembangkit Listrik: Mengontrol turbin, generator, sistem distribusi. HMI menampilkan parameter operasional, status breaker, alarm suhu/tekanan.
• Pengolahan Air Limbah: Mengontrol pompa, valve, blower, proses filtrasi. HMI menampilkan level air, flow rate, status pompa, alarm ketinggian.
• Farmasi: Mengontrol proses produksi obat yang presisi, sterilisasi. HMI menampilkan parameter suhu/kelembaban, status batch, record data produksi.
• Gedung Pintar: Mengontrol sistem HVAC, pencahayaan, keamanan. HMI bisa berupa panel sentuh di lobi atau aplikasi di tablet, menampilkan status ruangan, suhu, atau kamera CCTV.

Bisa dibilang, kalau ada mesin atau proses yang diotomatisasi dan butuh operator untuk memantau atau mengendalikannya, kemungkinan besar di situ ada PLC dan HMI yang bekerja sama.

Fakta Menarik Seputar PLC dan HMI¶

• Asal Usul PLC: PLC pertama kali dikembangkan di akhir tahun 1960-an oleh Richard Morley di Bedford Associates (sekarang Modicon) untuk General Motors. Tujuannya adalah menggantikan sistem kontrol berbasis relay yang rumit dan sulit diubah di pabrik mobil. Nama awalnya adalah Modicon 084 karena itu adalah proyek ke-84 Bedford Associates. Ini merevolusi otomasi industri karena programnya bisa diubah di software, tidak perlu rewire fisik seperti sistem relay.
• Evolusi HMI: Dulu, interface dengan mesin hanya berupa tombol fisik, lampu indikator, dan gauge analog. HMI modern dengan layar grafis muncul seiring perkembangan teknologi komputer dan layar sentuh, membuat interaksi jadi jauh lebih user-friendly.
• Industri 4.0: HMI dan PLC adalah tulang punggung dari konsep Industri 4.0. Mereka jadi titik kumpul data dari lantai produksi dan memungkinkan integrasi dengan sistem level yang lebih tinggi seperti SCADA, MES (Manufacturing Execution System), dan bahkan cloud computing untuk analisis data dan optimasi proses.
• Variasi Ukuran & Kemampuan: PLC dan HMI datang dalam berbagai ukuran, dari yang kecil (micro PLC, HMI mungil) untuk mesin sederhana, sampai yang besar dan modular untuk mengontrol seluruh pabrik. Harganya juga bervariasi sesuai kemampuan dan fiturnya.

Memilih HMI dan PLC: Apa yang Perlu Dipertimbangkan?¶

Kalau kamu berencana mengimplementasikan sistem otomatisasi, ada beberapa hal yang perlu dipikirkan saat memilih HMI dan PLC:

1. Kompleksitas Aplikasi: Seberapa rumit proses yang mau diotomatisasi? Ini akan menentukan seberapa powerful PLC yang dibutuhkan (jumlah I/O, kecepatan proses, ukuran memori).
2. Jumlah I/O: Berapa banyak sensor (input) dan aktuator (output) yang perlu dikontrol? Pilih PLC dengan jumlah I/O yang cukup atau modular agar bisa ditambah.
3. Fitur HMI: Informasi apa saja yang perlu ditampilkan? Fitur apa yang dibutuhkan operator (grafik, logging, alarm)? Pilih HMI dengan ukuran layar, resolusi, dan fitur yang sesuai.
4. Komunikasi: Protokol komunikasi apa yang digunakan perangkat lain di pabrik? Pastikan HMI dan PLC yang dipilih support protokol tersebut (misal Ethernet/IP, Profinet, Modbus TCP).
5. Lingkungan Kerja: Apakah HMI dan PLC akan dipasang di lingkungan yang ekstrem (panas, dingin, basah, berdebu, bergetar)? Pilih yang punya rating IP (Ingress Protection) yang sesuai dan tahan banting.
6. Budget: Tentu saja, sesuaikan dengan anggaran yang ada. Ada banyak merek dan model dengan rentang harga yang luas.
7. Kemudahan Pemrograman & Maintenance: Pilih platform yang software-nya mudah digunakan dan didukung teknisi lokal jika ada masalah.

Memilih kombinasi HMI dan PLC yang tepat itu penting banget biar sistem otomatisasi berjalan lancar, efisien, dan user-friendly.

Tips Menguasai HMI dan PLC¶

Tertarik belajar lebih dalam soal HMI dan PLC? Ini beberapa tipsnya:

• Pilih Merek Populer: Mulai dari merek-merek yang banyak dipakai di industri, seperti Siemens (SIMATIC), Allen-Bradley (Rockwell Automation), Schneider Electric, Omron, Mitsubishi Electric, dan lain-lain. Masing-masing punya kelebihan dan ekosistemnya sendiri.
• Belajar Software-nya: Unduh software pemrogramannya (banyak yang punya versi trial atau student gratis). Cobain simulasi bikin program Ladder Logic sederhana di PLC atau desain tampilan HMI.
• Cari Modul Pelatihan Online/Offline: Banyak lembaga atau vendor yang menyediakan kursus HMI dan PLC. Ini cara efektif buat belajar dasar-dasar dan praktik langsung.
• Baca Manual & Dokumentasi: Manual HMI dan PLC itu gudangnya ilmu. Baca dan pahami spesifikasi, cara koneksi, dan fungsi-fungsinya.
• Proyek Kecil-kecilan: Kalau ada kesempatan, coba bikin proyek otomatisasi sederhana pakai HMI dan PLC mini atau simulator. Pengalaman praktik itu paling berharga!
• Gabung Komunitas: Cari forum online atau grup komunitas tentang otomatisasi industri. Kamu bisa tanya-tanya, share pengalaman, dan dapat insight baru.

Menguasai HMI dan PLC itu skill yang sangat dicari di dunia industri saat ini dan masa depan, lho!

Kesimpulan¶

Jadi, perbedaan utama HMI dan PLC itu jelas ya: HMI adalah antarmuka untuk manusia berinteraksi dengan sistem, fokusnya di visualisasi dan kontrol via user interface. Sementara PLC adalah otak yang menjalankan logika kontrol berdasarkan program dan input fisik dari lapangan. Mereka bekerja sama ibarat tim yang solid: PLC yang “bekerja keras” di balik layar, dan HMI yang “melaporkan” apa yang terjadi dan “menerima perintah” dari operator. Keduanya sama-sama krusial dalam membuat sistem otomasi modern jadi efektif, efisien, dan mudah dikelola.

Gimana, makin jelas kan perbedaan dan hubungannya? Punya pengalaman pakai HMI atau PLC di tempat kerja atau proyek pribadi? Share dong di kolom komentar! Ceritain suka dukanya atau mungkin tips lain yang bisa dibagi ke teman-teman pembaca lainnya!
