Panduan Lengkap Beda KF40 dan KF50: Jangan Sampai Keliru Pilih Vakum Flange!

Table of Contents

Kalau ngomongin dunia vakum, terutama buat kebutuhan laboratorium, industri, atau penelitian, kita pasti bakal ketemu sama yang namanya flange. Nah, ada banyak jenis flange, tapi yang paling sering dipakai untuk aplikasi vakum rendah sampai menengah itu adalah flange standar KF. KF itu singkatan dari Kleinflansche dalam bahasa Jerman, atau sering juga disebut Quick Flange atau NW. Kenapa populer? Karena gampang banget dibongkar pasang tanpa alat khusus, cukup pakai klem.

Standar KF ini punya beberapa ukuran, dan penamaannya itu biasanya pakai angka setelah “KF” atau “NW”, misalnya KF16, KF25, KF40, KF50, dan seterusnya sampai KF100. Angka di belakang itu kira-kira mewakili diameter nominal dalam milimeter (mm) dari bore atau lubang di tengah flange itu. Tapi, penting dicatat, angka ini cuma nominal ya, bukan diameter luar (OD) dari flangenya atau diameter pasti dari pipa yang disambungkan.

Dalam artikel ini, kita bakal fokus bedah dua ukuran yang lumayan sering bikin orang bingung saat milih, yaitu KF40 dan KF50. Keduanya sama-sama pakai sistem klem yang praktis, pakai O-ring dan centering ring sebagai segelnya. Tapi, di mana letak bedanya secara spesifik dan kapan sebaiknya kita pakai yang satu atau yang lainnya? Yuk, kita ulik bareng-bareng.

Memahami Flange KF Secara Umum¶

Sebelum masuk ke perbandingan spesifik KF40 dan KF50, ada baiknya kita pahami dulu dasar-dasar flange KF ini. Sistem flange KF ini dirancang untuk membuat koneksi vakum yang cepat, handal, dan bisa dibongkar pasang berulang kali. Komponen utamanya ada tiga: dua flange dengan permukaan datar, satu O-ring (biasanya dari NBR atau FKM/Viton), dan satu centering ring yang juga menahan O-ring di posisinya.

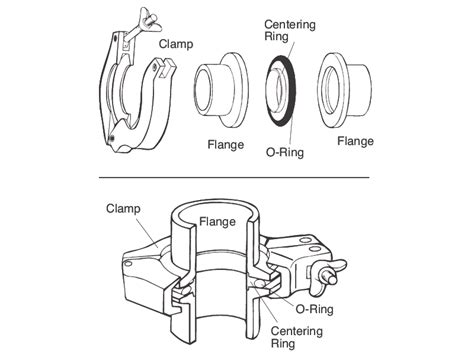

Untuk menyambungkan dua flange, kita tinggal tumpuk flange pertama, pasang centering ring beserta O-ring-nya, tumpuk flange kedua, lalu kencangkan pakai klem khusus yang melingkari bagian luar flange. Klem ini akan menekan kedua flange bersama-sama, mengompres O-ring di antara permukaan flange dan centering ring, menciptakan segel vakum yang rapat. Material flange KF biasanya stainless steel (tipe 304L atau 316L) atau aluminium, tergantung kebutuhan aplikasi.

Image just for illustration

Keunggulan sistem ini adalah kemudahannya. Bayangin kalau harus pakai baut satu per satu setiap mau bongkar pasang, pasti repot banget kan? Dengan klem, prosesnya jadi hitungan detik. Selain itu, karena pakai O-ring, flange KF ini sangat cocok untuk aplikasi vakum hingga sekitar 10^-8 mbar, asalkan material O-ring dan kondisi permukaannya baik.

Nah, sekarang kita lihat satu per satu spesifikasi dan karakteristik dari KF40 dan KF50.

Mengenal KF40: Si Ringkas dengan Konduktansi Moderat¶

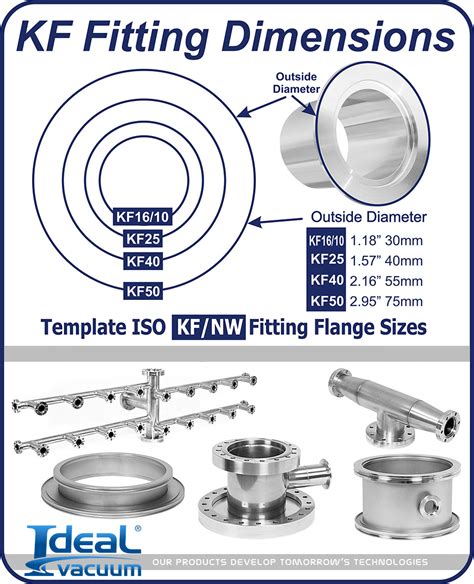

Flange KF40 adalah salah satu ukuran yang paling umum dijumpai dalam sistem vakum berukuran sedang. Angka “40” di sini merujuk pada diameter nominal bore-nya, yaitu sekitar 40 mm. Namun, perlu diingat lagi, diameter luar (OD) dari flangenya itu sendiri jauh lebih besar dari 40 mm. Berdasarkan standar ISO 2861, diameter luar flange KF40 adalah sekitar 55 mm.

Kenapa angka diameter luar flange ini penting? Karena ini menentukan ukuran klem yang dipakai dan berapa banyak ruang yang dibutuhkan untuk koneksi tersebut. Klem untuk KF40 dirancang pas dengan diameter 55 mm ini. Jadi, komponen dengan flange KF40 hanya bisa disambung dengan komponen lain yang juga berflange KF40, menggunakan klem KF40.

Image just for illustration

Aplikasi Tipikal KF40:

• Menghubungkan pompa vakum (misalnya pompa rotary vane kecil atau menengah, pompa diafragma) ke sistem vakum atau ruang vakum berukuran kecil hingga sedang.
• Membuat saluran vakum (manifold) untuk beberapa port kecil.
• Menyambungkan komponen-komponen seperti valve (katup) kecil, feedthrough listrik atau fluida, filter, atau viewport (jendela intip) pada sistem yang tidak memerlukan throughput gas (kapasitas aliran gas) yang super tinggi.
• Digunakan pada sistem vakum yang ukuran fisiknya relatif kompak atau terbatas ruang.

Keunggulan KF40:

• Ukuran fisiknya relatif kompak dibandingkan ukuran yang lebih besar.
• Komponen KF40 biasanya lebih mudah ditemukan dan harganya cenderung lebih terjangkau dibandingkan ukuran yang lebih besar seperti KF50 atau di atasnya.
• Cukup mumpuni untuk mencapai tingkat vakum yang baik (hingga UHV dengan persiapan dan material yang tepat, tapi biasanya dipakai hingga HV) untuk banyak aplikasi laboratorium standar.

Keterbatasan KF40:

• Konduktansinya (kemampuan saluran untuk mengalirkan gas) lebih rendah dibandingkan ukuran yang lebih besar. Artinya, untuk volume ruang vakum yang besar atau pompa vakum yang sangat besar, KF40 bisa menjadi bottleneck yang membatasi laju pompa vakum mencapai tekanan ultimate atau memperlama waktu pump-down.

Mengenal KF50: Untuk Throughput yang Lebih Tinggi¶

Selanjutnya, kita punya KF50. Angka “50” di sini menandakan diameter nominal bore-nya, yaitu sekitar 50 mm. Sama seperti KF40, diameter luar flangenya jauh lebih besar. Untuk flange KF50, diameter luarnya menurut standar ISO 2861 adalah sekitar 70 mm.

Diameter luar 70 mm ini berarti KF50 memerlukan klem yang lebih besar daripada KF40, yaitu klem khusus untuk ukuran KF50. Otomatis, komponen dengan flange KF50 hanya bisa langsung disambung dengan komponen berflange KF50 menggunakan klem KF50. Kamu nggak bisa langsung nyambungin KF40 dan KF50 tanpa adapter.

Image just for illustration

Aplikasi Tipikal KF50:

• Menghubungkan pompa vakum yang lebih besar (misalnya pompa turbo yang lebih powerful, pompa rotary vane besar) ke ruang vakum.
• Digunakan sebagai jalur vakum utama (main line) pada sistem vakum yang lebih kompleks atau ruang vakum berukuran lebih besar.
• Menyambungkan komponen-komponen seperti valve utama, vacuum trap, atau viewport yang lebih besar di mana dibutuhkan konduktansi yang baik.
• Dipakai ketika kecepatan pump-down atau kemampuan menangani gas load yang tinggi menjadi prioritas utama.

Keunggulan KF50:

• Konduktansi yang jauh lebih tinggi dibandingkan KF40. Dengan diameter bore yang lebih besar, gas bisa mengalir lebih mudah dan cepat melalui sambungan ini. Ini krusial untuk memaksimalkan performa pompa vakum, terutama pompa dengan laju alir (pumping speed) tinggi.
• Ideal untuk sistem yang butuh pump-down cepat atau sering berhadapan dengan gas load dari proses.
• Cocok untuk menyambungkan komponen-komponen berukuran lebih besar yang memang punya orifice (lubang) internal yang lebih besar.

Keterbatasan KF50:

• Ukuran fisiknya lebih besar dan membutuhkan ruang lebih.
• Komponen KF50 cenderung sedikit lebih mahal daripada KF40.
• Membutuhkan klem yang ukurannya berbeda (lebih besar) dari KF40.

Perbedaan Kunci: KF40 vs KF50¶

Setelah melihat spesifikasi masing-masing, mari kita rangkum perbedaan utamanya dalam satu tabel biar gampang dilihat:

Fitur	KF40	KF50	Penjelasan Singkat
Ukuran Nominal	40 mm	50 mm	Angka penamaan standar, kira-kira diameter bore.
Diameter Flange	~55 mm	~70 mm	Diameter fisik luar flange yang menentukan ukuran klem.
Ukuran Klem	Menggunakan Klem KF40	Menggunakan Klem KF50	Klem yang digunakan berbeda ukuran dan tidak bisa ditukar.
Diameter Bore	Kira-kira 40 mm	Kira-kira 50 mm	Diameter lubang efektif di tengah flange. Ini yang mempengaruhi konduktansi.
Konduktansi	Lebih Rendah	Lebih Tinggi	Kemampuan sambungan mengalirkan gas. KF50 lebih baik untuk aliran gas tinggi.
Ruang Fisik	Lebih Kompak	Lebih Besar	Membutuhkan ruang instalasi yang lebih luas.
Aplikasi	Sistem kecil/sedang, pompa kecil/sedang, saluran sekunder	Sistem besar, pompa besar, saluran utama, butuh throughput tinggi.	Pilih sesuai skala sistem dan kebutuhan performa vakum.
Biaya	Umumnya Lebih Terjangkau	Umumnya Sedikit Lebih Mahal	Harga komponen bervariasi tapi trennya KF50 lebih mahal dari KF40.
Kompatibilitas	Hanya dengan KF40 (langsung)	Hanya dengan KF50 (langsung)	Tidak bisa disambung langsung satu sama lain, butuh adapter.

Pentingnya Konduktansi¶

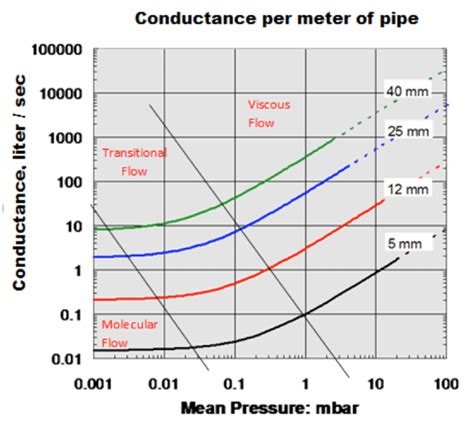

Perbedaan paling signifikan antara KF40 dan KF50 dalam hal performa vakum adalah konduktansi. Konduktansi ini ibarat lebar pipa air; pipa yang lebih lebar bisa mengalirkan air lebih banyak per satuan waktu. Dalam sistem vakum, konduktansi adalah ukuran seberapa mudah gas bisa mengalir melalui suatu komponen atau sambungan.

Rumus konduktansi untuk pipa pendek dalam rezim aliran molekuler (biasanya di vakum tinggi) itu kira-kira proporsional dengan diameter pangkat tiga (D^3). Jadi, kenaikan diameter bore dari 40 mm ke 50 mm itu bukan sekadar naik 25% (dari 40 ke 50), tapi kenaikan konduktansinya bisa jauh lebih besar! Kurang lebih (50/40)^3 = (1.25)^3 = sekitar 1.95 kali. Artinya, dalam kondisi ideal, konduktansi KF50 bisa hampir dua kali lipat dari KF40.

Image just for illustration

Kenapa ini penting? Laju pompa vakum yang efektif di titik hisap (misalnya di ruang vakum) itu dipengaruhi oleh laju pompa nominal dan konduktansi antara pompa dan ruang vakum. Jika konduktansi jalur sambungan rendah (misalnya pakai KF40 padahal pompanya besar dan ruang vakumnya besar), maka laju pompa efektif akan sangat terhambat oleh sambungan tersebut. Pompa tidak bisa “menarik” gas secepat kemampuannya.

Sebaliknya, dengan konduktansi tinggi (pakai KF50), hambatan aliran gas berkurang drastis. Ini memungkinkan pompa vakum bekerja mendekati laju nominalnya, sehingga proses pump-down jadi lebih cepat dan tekanan ultimate yang bisa dicapai (terutama di aplikasi dengan gas load) bisa lebih rendah.

Kompatibilitas dan Adapter¶

Seperti yang sudah disinggung, komponen dengan flange KF40 dan KF50 tidak bisa disambung langsung. Diameter luar flangenya beda (55mm vs 70mm), jadi klemnya juga beda ukuran. Untuk menyambungkan keduanya, kamu butuh adapter flange. Adapter ini biasanya punya satu sisi KF40 dan sisi lainnya KF50. Contohnya, ada adapter KF40 ke KF50 atau bahkan ke jenis flange lain seperti ISO-K atau CF.

Image just for illustration

Adapter memang solusi praktis, tapi ingat bahwa setiap sambungan tambahan itu potensi leak (kebocoran) baru dan juga menambah hambatan (menurunkan konduktansi). Jadi, kalau bisa merancang sistem dengan ukuran flange yang konsisten dari awal hingga akhir di jalur utama vakum, itu akan lebih baik untuk performa optimal.

Kapan Memilih KF40 dan Kapan Memilih KF50?¶

Pemilihan antara KF40 dan KF50 sangat bergantung pada kebutuhan spesifik sistem vakum Anda.

• Pilih KF40 jika:

  • Anda membangun sistem vakum berukuran kecil hingga sedang.
  • Pompa vakum yang digunakan berukuran kecil atau menengah.
  • Ruang vakum tidak terlalu besar.
  • Kebutuhan throughput gas tidak terlalu tinggi atau pump-down cepat bukan prioritas utama.
  • Ruang instalasi terbatas dan butuh komponen yang lebih kompak.
  • Anggaran menjadi pertimbangan penting (komponen KF40 lebih murah).
  • Anda menyambungkan komponen sekunder atau port kecil.

• Pilih KF50 jika:

  • Anda membangun sistem vakum berukuran besar atau kompleks.
  • Pompa vakum yang digunakan punya laju alir (pumping speed) tinggi (misalnya pompa turbo ukuran medium-besar).
  • Ruang vakum berukuran besar atau punya volume besar yang harus dipompa.
  • Diperlukan pump-down yang cepat atau sistem sering berhadapan dengan gas load tinggi.
  • Konduktansi tinggi pada jalur vakum utama sangat kritikal untuk performa.
  • Ruang instalasi memadai untuk flange yang lebih besar.
  • Anda menyambungkan komponen utama seperti valve utama atau perangkap vakum besar.

Intinya, untuk jalur vakum utama yang menghubungkan pompa powerful ke ruang vakum besar, KF50 hampir selalu menjadi pilihan yang lebih baik karena konduktansinya yang unggul. Untuk jalur sekunder, port kecil, atau sistem yang lebih sederhana dan kompak, KF40 sudah lebih dari cukup dan lebih hemat biaya/ruang.

Tips Tambahan Saat Menggunakan Flange KF40 atau KF50¶

Apa pun ukurannya, merawat flange KF itu penting biar segel vakumnya tetap prima:

1. Jaga Kebersihan: Permukaan flange, centering ring, dan O-ring harus bersih dari debu, minyak, atau kotoran lainnya. Gunakan sarung tangan bersih saat menangani.
2. Periksa O-ring: Pastikan O-ring dalam kondisi baik, tidak retak, tidak terpotong, dan tidak terlalu gepeng. Ganti jika sudah terlihat usang. Material O-ring juga penting; NBR untuk vakum kasar/menengah, FKM/Viton untuk vakum lebih tinggi atau jika ada kontak dengan bahan kimia tertentu.
3. Posisi Centering Ring: Pastikan centering ring terpasang dengan benar dan O-ring duduk pas di alurnya. Centering ring memastikan kedua flange terpusat dan O-ring terkompresi secara merata.
4. Kencangkan Klem Secukupnya: Klem KF tidak perlu dikencangkan sekuat tenaga. Cukup kencangkan sampai O-ring terkompresi dan kedua flange bertemu. Overtightening justru bisa merusak O-ring atau flange.
5. Material Flange: Sesuaikan material flange (stainless steel atau aluminium) dengan kebutuhan sistem Anda (korosi, kekuatan, biaya).

Memahami perbedaan spesifik antara KF40 dan KF50 membantu kita membuat keputusan yang tepat saat merancang, membeli, atau merakit sistem vakum. Ini bukan cuma soal ukuran fisik, tapi lebih ke implikasi performa vakumnya, terutama terkait konduktansi.

Baik KF40 maupun KF50 adalah komponen standar yang sangat berguna dan efisien dalam dunia vakum. Keduanya menawarkan kemudahan perakitan berkat sistem klemnya yang cepat. Namun, kapasitas penanganan gas (throughput) dan ruang yang dibutuhkan menjadi pembeda utama yang harus dipertimbangkan. Memilih ukuran yang tepat akan memastikan sistem vakum Anda beroperasi dengan optimal dan efisien sesuai dengan tujuan aplikasinya. Jadi, jangan sampai salah pilih ya!

Sudah pernah pakai sistem vakum dengan flange KF40 atau KF50? Atau mungkin punya pengalaman menarik saat harus memilih di antara keduanya? Yuk, share pengalaman atau pertanyaan kamu di kolom komentar di bawah!
