Pahami Beda Ulir Pipa BSPT dan NPT Biar Nggak Bocor!

Table of Contents

Di dunia perpipaan dan sambungan ulir (thread), ada dua standar yang paling sering kita temui: BSPT dan NPT. Keduanya sama-sama punya ulir yang mengerucut (tapered), tujuannya ya biar sambungannya bisa kedap tanpa perlu banyak sealant. Tapi, jangan tertipu kemiripannya! Mencampuradukkan keduanya bisa berakibat fatal, mulai dari kebocoran kecil yang mengganggu sampai kegagalan sistem yang besar. Jadi, penting banget buat tahu persis apa perbedaan di antara keduanya.

Apa Itu Ulir Pipa? Kenapa Ada Standar?¶

Sebelum nyelam lebih dalam ke BSPT dan NPT, mari kita bahas sebentar kenapa sih ulir di pipa itu penting dan kenapa butuh standar. Ulir pada ujung pipa atau fitting itu fungsinya seperti sekrup raksasa. Saat kita putar, ulir jantan (male) masuk ke ulir betina (female), menciptakan sambungan mekanis yang kuat. Nah, kalau ulirnya didesain mengerucut, seperti BSPT dan NPT, saat dikencangkan, ulir-ulir itu akan saling menekan dan ‘mengunci’, menciptakan segel metal-to-metal.

Standar itu penting banget biar semua orang bikin ulir dengan dimensi yang sama untuk ukuran pipa yang sama. Bayangin kalau setiap pabrik punya standar sendiri, bakal pusing kan mau nyambungin pipa dari pabrik A ke fitting dari pabrik B? Itulah kenapa ada standar internasional dan nasional seperti NPT (di Amerika Utara) dan BSPT (di banyak negara lain). Adanya standar ini memastikan bahwa pipa dan fitting dengan ukuran nominal yang sama dari produsen berbeda bisa saling nyambung… asalkan standarnya sama!

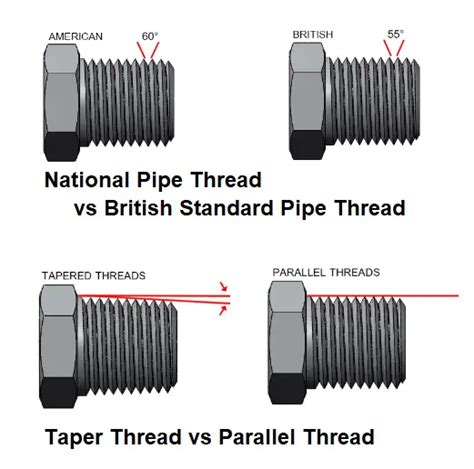

Image just for illustration

Mengenal Lebih Dekat: NPT (National Pipe Thread Taper)¶

Oke, sekarang kita bedah NPT. Standar ini dominan banget di Amerika Serikat dan Kanada. NPT adalah singkatan dari National Pipe Thread Taper. Kata “Taper” di belakang itu kuncinya, menandakan bahwa ulir ini mengerucut.

Ulir NPT punya ciri khas sudut ulir (thread angle) sebesar 60 derajat. Selain itu, kemiringan (taper) ulirnya adalah 1 derajat 47 menit (atau sekitar 1.7899 derajat) terhadap sumbu pipa. Kemiringan ini sama untuk ulir jantan maupun betina. Saat disambungkan, ulir jantan yang mengerucut masuk ke ulir betina yang juga mengerucut, dan pengencangan akan membuat sisi-sisi ulir saling berhimpitan dan menciptakan segel. Meskipun begitu, untuk aplikasi yang menuntut kekedapan tinggi, biasanya tetap butuh bantuan sealant seperti PTFE tape (sering disebut selotip teflon) atau pipe dope (compound ulir).

Di Mana Saja NPT Biasa Digunakan?¶

Karena ini standar Amerika Utara, ya jelas paling banyak ditemui di sana. Sistem perpipaan untuk air, gas, udara bertekanan, hidrolik, hingga instrumentasi di Amerika Serikat dan Kanada hampir pasti pakai standar NPT. Kalau Anda berurusan dengan mesin atau peralatan impor dari AS, kemungkinan besar sambungan pipanya pakai NPT.

Ukuran NPT dinyatakan dalam ukuran pipa nominal (Nominal Pipe Size - NPS), seperti ½“, ¾“, 1”, dst. Penting diingat, angka ini bukan diameter fisik ulir itu sendiri, tapi lebih ke ukuran standar untuk kelas pipa tertentu. Ulir NPT diatur oleh standar ANSI/ASME B1.20.1.

Mengenal Lebih Dekat: BSPT (British Standard Pipe Taper)¶

Sekarang beralih ke ‘rival’ utamanya, BSPT. Ini singkatan dari British Standard Pipe Taper. Seperti namanya, standar ini berasal dari Inggris dan populer di banyak negara Persemakmuran (Commonwealth), Eropa, Asia, hingga Australia. Sama seperti NPT, BSPT juga punya ulir yang mengerucut.

Nah, di sinilah perbedaan utamanya muncul. Ulir BSPT punya sudut ulir (thread angle) sebesar 55 derajat, bukan 60 derajat seperti NPT. Meskipun sama-sama mengerucut, kemiringan (taper) ulirnya juga 1 derajat 47 menit, sama persis seperti NPT. Jadi, yang beda itu sudut ulir dan jumlah ulir per inci (pitch) untuk ukuran nominal tertentu, tapi kemiringan kerucutnya sama.

Sama seperti NPT, segel pada sambungan BSPT yang tapered juga mengandalkan kontak metal-to-metal antara sisi ulir. Namun, karena sudut ulirnya 55 derajat, bentuk ulirnya sedikit berbeda dari NPT yang 60 derajat. Ini yang bikin mereka tidak kompatibel. Untuk aplikasi yang sangat kritis atau bertekanan, sealant seperti PTFE tape atau pipe dope juga sering digunakan untuk membantu menciptakan segel yang sempurna.

Di Mana Saja BSPT Biasa Digunakan?¶

BSPT adalah standar ulir pipa yang sangat umum di luar Amerika Utara. Di Inggris, Eropa kontinental, sebagian besar Asia, Australia, dan banyak negara lain, sistem perpipaan industri maupun domestik sering menggunakan BSPT. Jika Anda bekerja dengan peralatan buatan Eropa atau dari negara-negara yang mengadopsi standar Inggris, kemungkinan besar akan menemui sambungan BSPT.

Ukuran BSPT biasanya juga dinyatakan dalam ukuran pipa nominal (sering disebut sebagai “inci” atau “DN” - Diameter Nominal), misalnya ½“, ¾“, 1”, dll. Standar ini diatur oleh ISO 7-1.

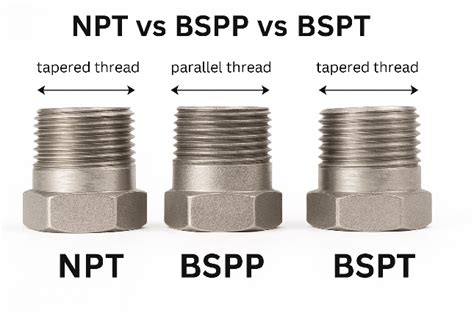

Image just for illustration

Ini Dia Perbedaan Kuncinya: Duel NPT vs BSPT¶

Oke, setelah tahu definisi masing-masing, mari kita rangkum perbedaan utamanya dalam satu tabel biar lebih jelas:

Fitur Kunci	NPT (National Pipe Thread Taper)	BSPT (British Standard Pipe Taper)
Standar Asal	Amerika Serikat	Inggris
Area Penggunaan	Dominan di Amerika Utara (AS, Kanada)	Global (Eropa, Asia, Australia, dll.)
Sudut Ulir	60 derajat	55 derajat
Kemiringan (Taper)	1° 47’ (sama untuk jantan & betina)	1° 47’ (sama untuk jantan & betina)
Pitch (Ulir/Inci)	Berbeda dengan BSPT untuk ukuran nominal yang sama	Berbeda dengan NPT untuk ukuran nominal yang sama
Cara Segel	Metal-to-metal pada sisi ulir (tapered)	Metal-to-metal pada sisi ulir (tapered)
Kebutuhan Sealant	Seringkali perlu (PTFE tape/pipe dope)	Seringkali perlu (PTFE tape/pipe dope)
Kompatibilitas	TIDAK kompatibel dengan BSPT	TIDAK kompatibel dengan NPT
Standar Referensi	ANSI/ASME B1.20.1	ISO 7-1

Nah, tabel ini adalah inti dari perbedaannya. Meskipun kemiringan kerucutnya sama, sudut ulir dan jumlah ulir per inci (pitch) itu yang beda. Perbedaan sudut ulir (60° vs 55°) membuat profil ulirnya berbeda. Perbedaan pitch membuat jumlah ulir di sepanjang satu inci pipa itu beda antara NPT dan BSPT untuk ukuran pipa yang sama.

Misalnya, untuk ukuran nominal ½ inci:
* NPT ½” punya 14 ulir per inci.
* BSPT ½” punya 14 ulir per inci. (Oh, kebetulan sama untuk ukuran ini! Tapi ini tidak berlaku untuk semua ukuran. Contoh lain:)
* NPT 1” punya 11.5 ulir per inci.
* BSPT 1” punya 11 ulir per inci. (Nah, beda kan!)

Jadi, meskipun kemiringan kerucutnya sama, kombinasi perbedaan sudut ulir dan pitch (yang seringkali berbeda) inilah yang membuat ulir NPT dan BSPT tidak bisa disambungkan dengan benar. Kalaupun secara fisik bisa diputar sedikit, sambungannya tidak akan kedap dan malah bisa merusak ulir kedua belah pihak.

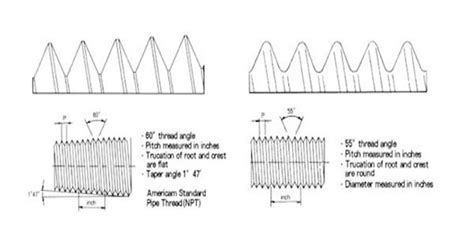

Image just for illustration

Kenapa Penting Banget Nggak Salah Pilih?¶

Memilih dan menggunakan standar ulir yang tepat itu krusial. Ini bukan cuma soal “bisa nyambung atau nggak”, tapi soal keamanan, keandalan, dan efisiensi sistem perpipaan Anda.

1. Risiko Kebocoran: Ini yang paling umum terjadi kalau salah pilih. Ulir yang nggak pas nggak akan bisa membuat segel yang sempurna. Cairan atau gas yang dialirkan bisa merembes keluar. Dalam kasus fluida berbahaya, ini bisa sangat mengancam keselamatan.
2. Kerusakan Permanen: Memaksa menyambungkan ulir NPT ke BSPT (atau sebaliknya) akan merusak bentuk ulir pada fitting maupun pipa. Ulir yang sudah rusak tidak bisa digunakan lagi, artinya Anda harus mengganti komponen yang rusak.
3. Kegagalan Sistem: Dalam aplikasi bertekanan tinggi (seperti hidrolik atau pneumatik), sambungan yang tidak pas bisa tiba-tiba terlepas atau pecah, menyebabkan kecelakaan serius dan kerugian materi.
4. Pemborosan Waktu dan Biaya: Mengidentifikasi masalah ulir yang salah setelah sistem terpasang tentu akan memakan waktu dan biaya untuk perbaikan. Lebih baik pastikan dari awal.

Jadi, jangan pernah mencoba menyambungkan NPT dan BSPT seolah-olah mereka sama. Mereka tidak sama dan tidak kompatibel.

Bagaimana Cara Mengidentifikasi Ulir Pipa Anda?¶

Melihat sekilas ulir pipa memang sulit membedakan NPT dan BSPT, apalagi kalau ukurannya kecil. Tapi ada beberapa cara yang bisa dilakukan:

1. Periksa Marka atau Kode: Seringkali, fitting berkualitas baik punya marka atau kode yang menunjukkan standarnya. Cari tulisan seperti “NPT”, “BSPT”, “NPTF” (National Pipe Thread Fuel, varian NPT yang disegel tanpa sealant), “G” (untuk BSPP, akan kita bahas sedikit di bawah), atau nomor standar seperti “ANSI B1.20.1” atau “ISO 7”.
2. Gunakan Thread Gauge: Ini cara paling akurat. Thread gauge adalah alat khusus yang punya banyak bilah logam, masing-masing dengan profil ulir dan jumlah ulir per inci tertentu. Anda tinggal mencocokkan bilah gauge dengan ulir pipa. Bilah yang pas sempurna akan menunjukkan standar (NPT atau BSPT) dan jumlah ulir per inci. Anda juga perlu memastikan taper-nya.
3. Ukur Diameternya: Meskipun ukuran nominal (misalnya ½“) itu bukan diameter fisik, mengukur diameter terluar (OD) ulir jantan atau diameter terdalam (ID) ulir betina bisa memberikan petunjuk awal, karena dimensinya akan sedikit berbeda antara NPT dan BSPT untuk ukuran nominal yang sama. Tapi cara ini tidak seakurat pakai gauge.
4. Hitung Ulir per Inci: Gunakan penggaris dan hitung berapa banyak puncak ulir dalam jarak satu inci. Bandingkan hasilnya dengan tabel standar NPT dan BSPT untuk ukuran nominal pipa Anda. Ingat, untuk ukuran nominal yang sama, jumlah ulir per inci bisa beda.
5. Lihat Dokumen atau Spesifikasi: Jika Anda bekerja dengan peralatan baru, cek manual, spesifikasi teknis, atau gambar tekniknya. Di situ harusnya tercantum standar ulir yang digunakan.

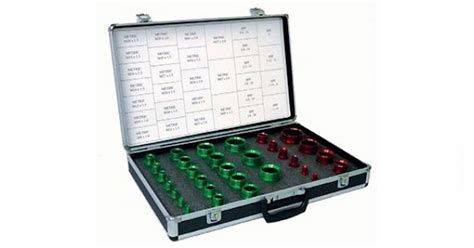

Image just for illustration

Sedikit Tentang BSPP (British Standard Pipe Parallel)¶

Seringkali, diskusi tentang BSPT juga menyeret BSPP. Penting untuk membedakan keduanya agar tidak makin bingung.

• BSPP (British Standard Pipe Parallel): Ulirnya tidak mengerucut, alias lurus (parallel). Standar ini juga populer di luar Amerika Utara. Karena ulirnya lurus, segelnya tidak mengandalkan kontak metal-to-metal pada ulir. Sebaliknya, BSPP membutuhkan seal tambahan, biasanya berupa O-ring atau gasket yang ditekan antara permukaan datar fitting jantan dan betina. Kode standar untuk BSPP biasanya diawali dengan huruf “G” (misalnya G½“).

Jadi, perbedaan utama BSPT dan BSPP ada di bentuk ulirnya (tapered vs parallel) dan cara penyegelannya (metal-to-metal + sealant vs. menggunakan seal terpisah). Jangan sampai keliru antara ketiganya: NPT (tapered, 60°, US), BSPT (tapered, 55°, Global), dan BSPP (parallel, 55°, Global, pakai seal tambahan).

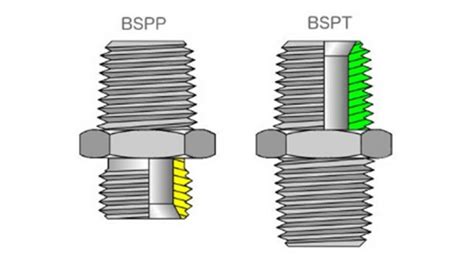

Image just for illustration

Tips Praktis Saat Berhadapan dengan Ulir Pipa¶

• Selalu Cek Standar: Ini aturan emas. Jangan pernah berasumsi. Selalu identifikasi standar ulir sebelum mencoba menyambungkan sesuatu.
• Investasi pada Alat yang Tepat: Kalau sering berurusan dengan berbagai jenis ulir, thread gauge adalah investasi yang sangat berharga.
• Gunakan Sealant dengan Benar: Untuk ulir tapered (NPT & BSPT), gunakan PTFE tape atau pipe dope yang sesuai. Aplikasikan searah putaran ulir saat mengencangkan. Jangan terlalu banyak atau terlalu sedikit. Sealant membantu mengisi celah mikro dan melumasi ulir agar bisa dikencangkan dengan baik.
• Jangan Dipaksa: Kalau terasa seret atau sulit diputar setelah satu atau dua putaran, stop! Kemungkinan besar ulirnya tidak cocok. Memaksa hanya akan merusak.
• Perhatikan Lingkungan Kerja: Kalau bekerja di lingkungan industri atau proyek dengan standar internasional, cari tahu standar apa yang umumnya digunakan di sana. Ini bisa jadi petunjuk awal.
• Simpan Fitting Cadangan: Kalau Anda sering berurusan dengan sistem NPT dan BSPT, sebaiknya punya stok fitting konversi atau adapter yang sesuai (misalnya, NPT male ke BSPT female) untuk situasi darurat, tapi tetap upayakan menggunakan fitting yang standarnya sudah sesuai dari awal.

Kesimpulan¶

Meskipun NPT dan BSPT sama-sama merupakan standar ulir pipa tapered yang digunakan untuk membuat sambungan mekanis dan kedap, mereka memiliki perbedaan mendasar pada sudut ulir (60° vs 55°) dan seringkali jumlah ulir per inci. Perbedaan ini membuat keduanya tidak kompatibel dan tidak bisa ditukar pakai. Mencoba menyambungkan keduanya adalah resep pasti untuk kebocoran dan kerusakan.

Memahami perbedaan antara NPT dan BSPT, serta cara mengidentifikasinya dengan benar, adalah keahlian penting bagi siapa saja yang bekerja di bidang perpipaan, mekanikal, atau industri yang menggunakan sistem fluida. Ingat, ketelitian dalam memilih dan menggunakan standar ulir yang tepat adalah langkah pertama menuju sistem perpipaan yang aman, andal, dan bebas masalah. Jangan remehkan detail kecil ini!

Apakah Anda pernah punya pengalaman menarik atau menantang saat berurusan dengan ulir NPT atau BSPT? Mungkin ada tips lain yang ingin Anda bagikan? Yuk, ceritakan pengalaman Anda di kolom komentar di bawah!
