Mengenal TX dan RX: Apa Beda Pengirim dan Penerima Sinyal?

Table of Contents

Ketika Anda berbicara tentang komunikasi data atau sinyal dalam dunia elektronik, radio, atau jaringan, pasti sering bertemu dengan istilah TX dan RX. Kedua istilah ini sangat fundamental, tapi apa sebenarnya perbedaan antara keduanya? Mari kita kupas tuntas secara santai tapi informatif.

Intinya, TX dan RX adalah singkatan yang menunjukkan arah pergerakan data atau sinyal. Mereka adalah dua sisi mata uang dalam proses pertukaran informasi. Tanpa salah satunya, komunikasi dua arah itu mustahil terjadi.

Mengenal Lebih Dekat: TX (Transmit / Transmitter)¶

TX adalah singkatan dari Transmit atau Transmitter. Dari namanya saja sudah jelas, tugas utamanya adalah mengirimkan sesuatu. Dalam konteks komunikasi, TX bertugas mengambil data (bisa berupa suara, gambar, teks, atau data digital lainnya) dan mengubahnya menjadi bentuk sinyal yang siap untuk dilepaskan atau dikirimkan melalui media tertentu.

Bayangkan TX sebagai “mulut” dari sebuah perangkat komunikasi. Saat Anda berbicara di telepon, merekam pesan suara, atau mengklik tombol “kirim” pada email atau pesan chat, ada bagian TX di perangkat Anda yang sedang bekerja.

Image just for illustration

Fungsi Utama TX¶

1. Mengubah Data Menjadi Sinyal: Data yang ingin dikirimkan (misalnya, data digital 0 dan 1) diubah menjadi sinyal analog atau digital yang sesuai dengan media transmisi. Proses ini sering melibatkan modulasi, yaitu ‘menumpangkan’ informasi ke sinyal pembawa (carrier signal).
2. Memperkuat Sinyal: Sinyal yang sudah dimodulasi seringkali perlu diperkuat (amplifikasi) agar bisa menempuh jarak yang diinginkan dan sampai ke tujuan dengan kekuatan yang cukup.
3. Menyalurkan Sinyal: Sinyal yang sudah siap kemudian disalurkan ke media transmisi, bisa berupa kabel (seperti pada Ethernet), serat optik, atau dipancarkan melalui udara (menggunakan antena pada komunikasi wireless seperti Wi-Fi, Bluetooth, atau radio).

Dalam sistem radio, bagian Transmitter mencakup osilator untuk menghasilkan sinyal pembawa, modulator untuk menumpangkan informasi, amplifier untuk memperkuat sinyal, dan seringkali filter untuk memastikan sinyal yang dipancarkan berada pada frekuensi yang tepat. Kekuatan pancaran (transmit power) adalah salah satu spesifikasi penting dari sebuah Transmitter, karena mempengaruhi jangkauan komunikasi.

Semakin kuat TX, semakin jauh sinyal bisa mencapai perangkat penerima (RX). Namun, kekuatan pancar ini juga diatur oleh berbagai badan regulasi agar tidak mengganggu sistem komunikasi lain.

Mengenal Lebih Dekat: RX (Receive / Receiver)¶

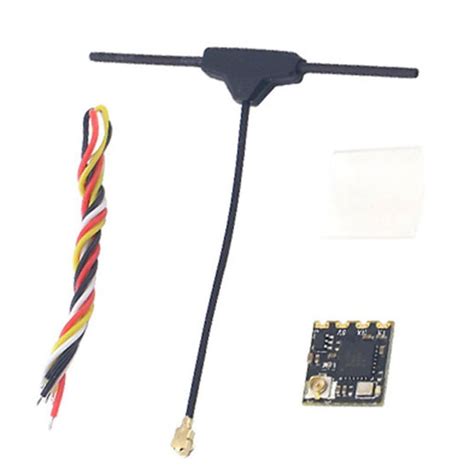

RX adalah singkatan dari Receive atau Receiver. Kebalikan dari TX, tugas RX adalah menerima sinyal yang dikirimkan oleh Transmitter dan mengubahnya kembali menjadi data atau informasi yang bisa dipahami. RX adalah “telinga” dari perangkat komunikasi.

Ketika telepon Anda berdering, Anda membuka halaman web di browser, menonton siaran TV, atau mendengarkan radio, ada bagian RX di perangkat Anda yang sedang aktif. RX ‘mendengarkan’ sinyal yang datang dari lingkungan sekitar atau melalui kabel.

Image just for illustration

Fungsi Utama RX¶

1. Menangkap Sinyal: RX memiliki komponen (seperti antena pada komunikasi wireless) yang bertugas menangkap sinyal yang ‘berkeliaran’ di media transmisi. Sinyal ini biasanya sudah melemah dan bercampur dengan ‘noise’ atau gangguan.
2. Memperkuat Sinyal yang Diterima: Sinyal yang lemah ini perlu diperkuat (amplifikasi) agar bisa diproses lebih lanjut.
3. Menyaring Sinyal: RX seringkali memiliki filter untuk hanya menerima sinyal pada frekuensi atau rentang tertentu yang diinginkan, mengabaikan sinyal dari frekuensi lain.
4. Mengubah Sinyal Menjadi Data: Sinyal yang sudah difilter dan diperkuat kemudian mengalami proses demodulasi, yaitu kebalikan dari modulasi. Proses ini ‘mengupas’ sinyal pembawa untuk mengambil kembali informasi asli (data digital, suara, gambar).

Dalam sistem radio, bagian Receiver mencakup antena untuk menangkap sinyal, tuner untuk memilih frekuensi tertentu, amplifier sinyal lemah, demodulator untuk mengekstrak informasi, dan dekoder jika data yang diterima masih dalam bentuk terenkripsi atau terkompresi. Sensitivitas Receiver adalah spesifikasi kunci, menentukan seberapa lemah sinyal yang masih bisa ditangkap dan diinterpretasikan dengan benar. Receiver yang sangat sensitif bisa mendengarkan sinyal dari Transmitter yang sangat jauh atau memiliki daya pancar rendah.

Perbedaan Kunci Antara TX dan RX¶

Oke, jadi intinya apa bedanya? Perbedaan paling mendasar terletak pada arah dan fungsi mereka dalam aliran data:

• TX (Transmit): Mengirimkan data keluar dari perangkat, mengubah data menjadi sinyal.
• RX (Receive): Menerima data masuk ke perangkat, mengubah sinyal menjadi data.

Berikut tabel perbandingan sederhana:

Fitur	TX (Transmit/Transmitter)	RX (Receive/Receiver)
Fungsi Utama	Mengirimkan data/sinyal	Menerima data/sinyal
Arah Data	Keluar dari perangkat (Output)	Masuk ke perangkat (Input)
Proses Kunci	Modulasi, Penguatan Sinyal (Amplification)	Demodulasi, Penangkapan Sinyal (Reception)
Analogi	Berbicara, Menulis, Mengirim Surat	Mendengarkan, Membaca, Menerima Surat
Peran	Bertindak sebagai sumber sinyal yang dipancarkan	Bertindak sebagai tujuan sinyal yang ditangkap

Dalam sebagian besar sistem komunikasi modern, sebuah perangkat tidak hanya bisa mengirim (TX) atau menerima (RX) saja, melainkan keduanya. Perangkat yang menggabungkan kemampuan TX dan RX disebut Transceiver (gabungan dari Transmitter dan Receiver). Contoh transceiver adalah modem, kartu jaringan (NIC) di komputer, ponsel, radio komunikasi dua arah (HT), dan lain-lain.

Menggabungkan Keduanya: Apa Itu Transceiver?¶

Seperti yang sudah disinggung, kebanyakan perangkat komunikasi saat ini adalah transceiver. Mereka memiliki circuitry (rangkaian elektronik) untuk mengirim dan menerima sinyal.

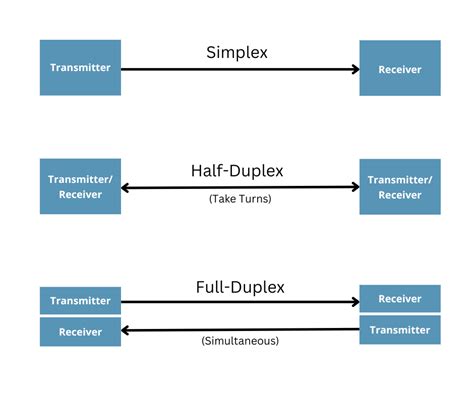

Transceiver memungkinkan komunikasi dua arah. Namun, cara komunikasi dua arah ini terjadi bisa berbeda-beda, tergantung pada jenisnya:

• Komunikasi Simplex: Komunikasi hanya terjadi satu arah, selamanya. Hanya ada satu TX dan satu RX yang terpisah, dan peran mereka tidak pernah tertukar. Contoh: Siaran radio atau TV (stasiun TV/radio adalah TX, TV/radio Anda adalah RX).
• Komunikasi Half-Duplex: Komunikasi bisa dua arah, tapi hanya bisa dilakukan bergantian. Satu perangkat bisa bertindak sebagai TX atau RX, tapi tidak bisa secara bersamaan. Mirip seperti walkie-talkie; Anda tekan tombol untuk bicara (TX), lalu lepaskan tombol untuk mendengarkan (RX), dan lawan bicara Anda melakukan hal yang sama secara bergantian.
• Komunikasi Full-Duplex: Komunikasi bisa dua arah dan terjadi secara bersamaan. Kedua perangkat bisa mengirim (TX) dan menerima (RX) sinyal pada waktu yang sama. Ini dimungkinkan karena ada jalur terpisah untuk TX dan RX, atau menggunakan metode pembagian frekuensi/waktu yang canggih. Contoh paling umum adalah percakapan telepon atau komunikasi jaringan Ethernet modern. Saat Anda bicara di telepon (TX suara Anda), Anda juga bisa mendengarkan lawan bicara (RX suara lawan bicara) secara bersamaan.

Image just for illustration

Konsep simplex, half-duplex, dan full-duplex ini penting untuk dipahami karena menentukan bagaimana TX dan RX berinteraksi dalam sebuah sistem.

Aplikasi Nyata TX dan RX¶

Konsep TX dan RX ada di mana-mana di sekitar kita. Beberapa contohnya:

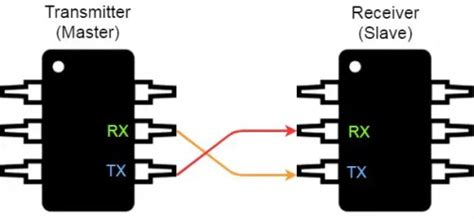

1. Komunikasi Serial (misalnya UART): Dalam dunia mikrokontroler atau elektronik, komunikasi serial sering menggunakan pin berlabel TX dan RX. Pin TX pada satu chip (misalnya Arduino) dihubungkan ke pin RX pada chip lain (misalnya sensor atau modul GPS), dan pin RX Arduino dihubungkan ke pin TX chip lainnya. Ini adalah contoh komunikasi point-to-point di mana Anda secara eksplisit menghubungkan jalur kirim dan jalur terima.


   Image just for illustration

2. Jaringan Komputer (Ethernet, Wi-Fi): Kartu jaringan (NIC) di komputer Anda adalah transceiver. Saat Anda mengunduh file, kartu jaringan bertindak sebagai RX untuk menerima paket data dari internet. Saat Anda mengunggah file, kartu jaringan bertindak sebagai TX untuk mengirim paket data. Pada kabel Ethernet, ada pasangan kabel terpisah untuk jalur TX dan jalur RX, memungkinkan full-duplex.

3. Telekomunikasi (Ponsel): Ponsel Anda adalah transceiver yang sangat canggih. Saat menelepon, ia melakukan TX suara Anda ke menara seluler dan RX suara lawan bicara dari menara seluler secara bersamaan (full-duplex). Saat menggunakan data internet, ia TX permintaan data (misal saat membuka web) dan RX data balasan (konten web).
4. Remote Control Inframerah: Remote control adalah Transmitter (TX) yang memancarkan sinyal inframerah (cahaya tak terlihat). Perangkat yang dikendalikan (TV, AC, dll.) memiliki Receiver (RX) inframerah untuk menangkap sinyal tersebut. Ini adalah contoh komunikasi simplex.
5. Bluetooth: Perangkat Bluetooth (earphone, speaker, keyboard) adalah transceiver. Earphone RX sinyal audio dari ponsel, dan ponsel TX sinyal audio ke earphone. Pada saat yang sama, ponsel TX sinyal kontrol ke earphone (misal perintah pause/play) dan earphone RX sinyal tersebut.

Tips Memahami dan Menghubungkan TX/RX¶

Bagi Anda yang suka bereksperimen dengan elektronik, terutama mikrokontroler atau komunikasi serial, kesalahan paling umum yang sering terjadi adalah saat menghubungkan pin TX dan RX antara dua perangkat.

Ingat Aturan Emas: Saat menghubungkan dua perangkat yang berkomunikasi secara serial (misal, dua Arduino, Arduino dengan modul GPS via UART):

• Pin TX dari Perangkat A harus dihubungkan ke Pin RX dari Perangkat B.
• Pin RX dari Perangkat A harus dihubungkan ke Pin TX dari Perangkat B.

Kenapa? Karena Perangkat A mengirim (TX), maka Perangkat B harus mendengarkan (RX) sinyal tersebut. Sebaliknya, saat Perangkat B mengirim (TX), Perangkat A harus mendengarkannya (RX). Jika Anda menghubungkan TX ke TX atau RX ke RX, komunikasi tidak akan terjadi karena keduanya mencoba mengirim atau keduanya mencoba menerima pada saat yang sama di jalur yang sama.

Selain itu, pastikan kecepatan komunikasi (disebut Baud Rate pada komunikasi serial) pada TX dan RX harus sama. Ibarat dua orang yang bicara, mereka harus menggunakan bahasa yang sama dan kecepatan bicara yang sama agar bisa saling memahami.

Fakta Menarik Seputar TX dan RX¶

• Sejarah: Komunikasi nirkabel modern dimulai dengan penemuan radio oleh Guglielmo Marconi, yang berhasil mengirimkan sinyal telegraf melintasi Samudra Atlantik pada tahun 1901. Ini adalah demonstrasi awal dari sistem TX dan RX yang bekerja pada jarak jauh.
• Jangkauan: Jangkauan komunikasi sangat bergantung pada kekuatan TX dan sensitivitas RX, ditambah kondisi media transmisi. Sinyal Wi-Fi dari router Anda (TX) mungkin hanya menjangkau puluhan meter, sementara sinyal dari wahana antariksa (TX yang sangat kuat dan diarahkan) bisa diterima oleh antena raksasa di Bumi (RX yang sangat sensitif) dari jarak jutaan bahkan miliaran kilometer.
• Noise dan Interferensi: Sinyal yang dikirim oleh TX bisa terganggu oleh noise (derau) atau interferensi dari sinyal lain di lingkungan. Kualitas desain RX sangat penting untuk bisa menyaring noise ini dan tetap menangkap sinyal yang diinginkan.
• Latency: Waktu yang dibutuhkan sinyal untuk pergi dari TX ke RX (atau bolak-balik) disebut latency. Dalam komunikasi real-time seperti video conference atau game online, latency yang rendah sangat krusial.

Kesimpulan¶

Jadi, perbedaan antara TX dan RX itu simpel: TX untuk mengirim, RX untuk menerima. Keduanya adalah komponen vital dalam setiap sistem komunikasi, mulai dari yang paling sederhana seperti remote control TV hingga yang paling kompleks seperti jaringan internet global dan komunikasi antariksa. Memahami peran dan perbedaan mereka akan sangat membantu Anda ketika berurusan dengan berbagai perangkat elektronik dan komunikasi data.

Pengetahuan ini tidak hanya berguna bagi para profesional atau penghobi elektronik, tapi juga membantu kita menghargai betapa rumitnya proses komunikasi yang terjadi setiap kali kita menggunakan ponsel, internet, atau sekadar menyalakan TV.

Semoga penjelasan ini mudah dipahami ya! Punya pengalaman menarik atau pertanyaan seputar TX dan RX? Jangan ragu untuk berbagi di kolom komentar di bawah!
