Mengenal Pipa Bor HQ vs NQ: Apa Bedanya & Kapan Dipakai?

Table of Contents

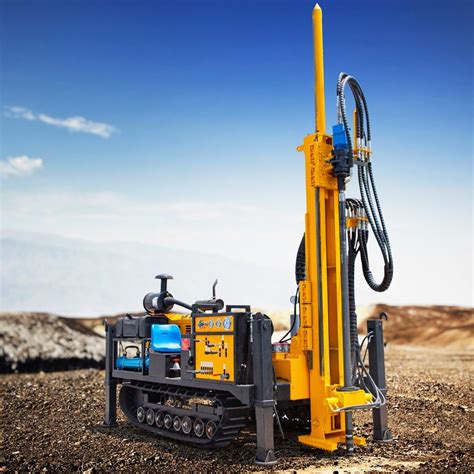

Dalam industri pengeboran, terutama pengeboran inti (core drilling) untuk eksplorasi mineral, geoteknik, atau lingkungan, kamu pasti sering mendengar istilah pipa HQ dan NQ. Dua jenis pipa ini adalah bagian krusial dari rangkaian stang bor (drill string) yang turun ke dalam tanah. Memilih pipa yang tepat sangat penting karena berpengaruh langsung pada efisiensi pengeboran, kualitas sampel inti yang diambil, hingga biaya operasional secara keseluruhan. Jadi, apa sih bedanya pipa HQ dan NQ ini? Yuk, kita bedah satu per satu!

Image just for illustration

Mengenal Pipa HQ (H Size)¶

Pipa HQ, atau sering disebut juga H Size, adalah salah satu ukuran standar dalam sistem pengeboran kawat (wireline drilling). Sistem ini dirancang untuk mengambil sampel inti (core sample) dari dalam lubang bor tanpa harus mengangkat seluruh rangkaian stang bor ke permukaan. Nama ‘H’ ini sebenarnya berasal dari sistem standar lama, tapi sekarang lebih sering diidentifikasi dengan ukuran diameternya.

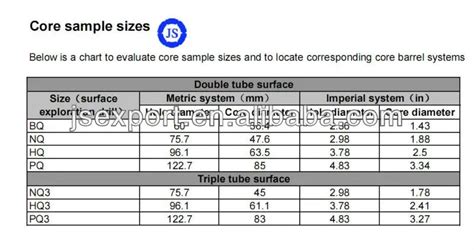

Dimensi Pipa HQ¶

Ciri paling mencolok dari pipa HQ adalah ukurannya yang relatif besar dibandingkan beberapa ukuran lain di bawahnya seperti NQ atau BQ. Secara umum, diameter luar pipa bor HQ itu sekitar 88.9 mm (3.5 inci). Sedangkan untuk diameter dalam (bore diameter), tergantung pada jenis wireline system yang dipakai, tapi biasanya memungkinkan pengambilan sampel inti dengan diameter sekitar 63.5 mm (2.5 inci). Diameter inti yang besar ini menjadi salah satu keunggulan utamanya.

Aplikasi dan Kedalaman Pengeboran HQ¶

Pipa HQ biasanya digunakan untuk pengeboran pada kedalaman menengah hingga dalam. Karena ukurannya yang lebih besar, pipa ini cenderung lebih kaku dan kuat, menjadikannya pilihan yang baik untuk menembus formasi batuan yang lebih keras atau tidak stabil. Selain itu, diameter dalam yang besar memungkinkan volume flush (cairan pengeboran) yang lebih besar, membantu membersihkan lubang bor dari cutting (serpihan batuan) dengan lebih efektif. Namun, karena lebih berat, HQ kurang efisien untuk pengeboran yang sangat dalam (ribuan meter) dibandingkan NQ, meskipun masih bisa mencapai kedalaman yang signifikan tergantung kapasitas rig.

Kelebihan Menggunakan Pipa HQ¶

Keuntungan utama menggunakan pipa HQ adalah ukuran sampel inti yang dihasilkan. Dengan diameter inti 63.5 mm, ahli geologi mendapatkan sampel yang lebih besar dan lebih representatif untuk analisis. Sampel yang lebih besar ini memungkinkan pengamatan struktur geologi, mineralisasi, dan karakteristik batuan dengan lebih detail. Selain itu, pipa yang lebih besar juga menawarkan stabilitas yang lebih baik di dalam lubang bor, mengurangi risiko deviation (penyimpangan arah) pada kedalaman tertentu.

Kekurangan Menggunakan Pipa HQ¶

Meski punya keunggulan, pipa HQ juga punya kelemahan. Yang paling terasa adalah bobotnya yang lebih berat per meternya dibandingkan pipa dengan diameter lebih kecil. Bobot ekstra ini menambah beban pada rig dan hoisting system, serta membutuhkan power yang lebih besar untuk mengangkat dan menurunkan rangkaian stang bor. Ini bisa meningkatkan biaya operasional dan membatasi kedalaman maksimum yang bisa dicapai oleh rig tertentu. Biaya produksi pipa HQ itu sendiri juga cenderung lebih tinggi per meternya.

Image just for illustration

Mengenal Pipa NQ (N Size)¶

Pipa NQ, atau N Size, adalah ukuran standar lain yang juga sangat umum digunakan dalam sistem pengeboran inti wireline. Ukuran ini berada di bawah HQ dalam hal diameter, namun menawarkan keunggulan tersendiri yang membuatnya sering menjadi pilihan, terutama untuk pengeboran yang lebih dalam. Seperti HQ, nama ‘N’ juga berasal dari sistem penamaan ukuran lama yang diadopsi menjadi standar wireline.

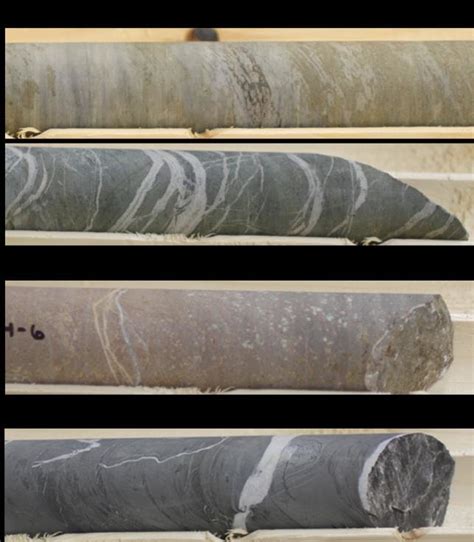

Dimensi Pipa NQ¶

Dibandingkan HQ, pipa NQ punya diameter luar yang lebih kecil, yaitu sekitar 76.2 mm (3 inci). Diameter dalam pipa NQ memungkinkan pengambilan sampel inti dengan diameter sekitar 47.6 mm (1.875 inci). Jelas terlihat bahwa diameter inti yang diambil dengan NQ lebih kecil dari HQ. Perbedaan ukuran ini mempengaruhi banyak aspek pengeboran dan analisis geologi nantinya.

Aplikasi dan Kedalaman Pengeboran NQ¶

Pipa NQ sangat populer untuk pengeboran eksplorasi yang menargetkan kedalaman yang lebih besar. Karena bobotnya yang lebih ringan per meternya dibandingkan HQ, rangkaian stang bor NQ bisa diperpanjang hingga kedalaman yang jauh lebih besar dengan kapasitas rig yang sama. Ini menjadikannya pilihan yang efisien dan ekonomis untuk proyek-proyek yang membutuhkan penetrasi dalam. Meskipun diameter luarnya lebih kecil, NQ masih menawarkan kekuatan yang memadai untuk banyak kondisi batuan.

Kelebihan Menggunakan Pipa NQ¶

Keunggulan utama NQ terletak pada bobotnya yang lebih ringan. Bobot yang lebih ringan berarti beban pada rig lebih kecil, memungkinkan pengeboran ke kedalaman yang lebih besar dengan rig yang sama atau menggunakan rig yang lebih kecil dan portabel (yang biayanya juga lebih rendah). Kecepatan penetrasi (ROP - Rate of Penetration) seringkali bisa lebih tinggi dengan NQ pada kondisi tertentu karena beban yang lebih ringan dan handling yang lebih mudah. Selain itu, biaya pipa NQ per meternya cenderung lebih rendah daripada HQ.

Kekurangan Menggunakan Pipa NQ¶

Kekurangan utama pipa NQ adalah ukuran sampel inti yang lebih kecil. Sampel inti berdiameter 47.6 mm mungkin kurang ideal jika diperlukan volume material yang besar untuk analisis geokimia ekstensif atau jika tekstur batuan sangat kasar dan memerlukan volume yang lebih besar untuk representasi yang akurat. Selain itu, diameter luar yang lebih kecil berarti ada annulus space (ruang antara pipa dan dinding lubang bor) yang lebih sempit, yang bisa mempengaruhi efisiensi pembersihan cutting, terutama pada kondisi batuan yang mudah runtuh atau menghasilkan banyak cutting halus.

Image just for illustration

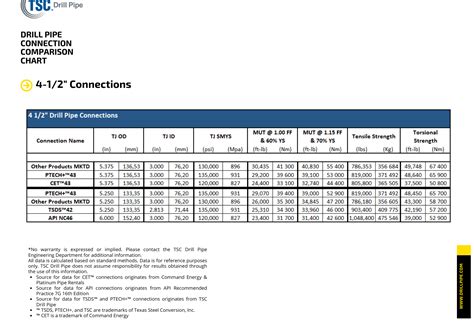

Perbandingan Langsung: HQ vs NQ¶

Setelah melihat karakteristik masing-masing, mari kita rangkum perbedaan kunci antara pipa HQ dan NQ dalam sebuah tabel agar lebih mudah dipahami.

Fitur Penting	Pipa HQ (H Size)	Pipa NQ (N Size)
Diameter Luar	~88.9 mm (3.5 inci)	~76.2 mm (3 inci)
Diameter Inti	~63.5 mm (2.5 inci)	~47.6 mm (1.875 inci)
Bobot per Meter	Lebih Berat	Lebih Ringan
Kedalaman Ideal	Menengah hingga Dalam	Dalam hingga Sangat Dalam
Ukuran Sampel	Lebih Besar, Lebih Representatif	Lebih Kecil
Biaya	Lebih Tinggi per Meter	Lebih Rendah per Meter
Stabilitas	Cenderung Lebih Stabil di Permukaan Dekat	Cenderung Lebih Fleksibel, Baik untuk Kedalaman
Volume Flush	Lebih Besar	Lebih Kecil

Penjelasan Detail Perbedaan:

• Diameter: Ini adalah perbedaan fisik paling jelas yang langsung mempengaruhi semua aspek lainnya. Diameter luar yang berbeda menentukan ukuran lubang bor yang dihasilkan (tergantung mata bor), dan diameter dalam menentukan ukuran sampel inti.
• Bobot: Karena material yang digunakan lebih banyak pada pipa HQ, bobotnya per meter jelas lebih berat. Ini adalah faktor krusial yang memengaruhi kapasitas angkat rig dan kedalaman maksimum yang bisa dicapai.
• Kedalaman: Bobot ringan NQ membuatnya unggul untuk pengeboran yang sangat dalam, di mana bobot total stang bor menjadi beban yang signifikan. HQ lebih sering dipakai untuk kedalaman menengah atau di bagian atas lubang bor yang dalam sebagai surface casing atau collaring.
• Ukuran Sampel: Perbedaan diameter inti adalah perbedaan fungsional paling penting bagi geologis. Sampel HQ memberikan volume batuan yang lebih besar, memungkinkan analisis yang lebih detail dan mengurangi sampling bias pada formasi yang heterogen. Namun, sampel NQ tetap memberikan informasi yang berharga dan seringkali memadai untuk banyak keperluan eksplorasi.
• Biaya: Secara umum, pipa HQ membutuhkan lebih banyak material dan proses produksi yang sedikit berbeda, sehingga harganya per meter lebih mahal daripada NQ. Untuk proyek pengeboran yang panjang, perbedaan biaya ini bisa signifikan.
• Stabilitas: Pipa yang lebih besar (HQ) cenderung lebih kaku dan memberikan stabilitas lebih baik pada lubang bor dangkal atau ketika melewati lapisan yang tidak stabil dekat permukaan. Namun, pada kedalaman sangat dalam, fleksibilitas yang sedikit lebih besar dari pipa NQ bisa menjadi keuntungan dalam mengikuti kurva lubang bor alami.
• Volume Flush: Ruang annulus yang lebih besar pada lubang bor yang dihasilkan oleh mata bor HQ memungkinkan sirkulasi cairan pengeboran (flush) yang lebih besar dan lebih efektif untuk membersihkan cutting dari dasar lubang dan membawanya ke permukaan. Ini penting untuk menjaga lubang bor tetap bersih dan mencegah terjepitnya stang bor.

Image just for illustration

Faktor Penentu dalam Memilih Pipa HQ atau NQ¶

Pemilihan antara pipa HQ dan NQ bukanlah keputusan tunggal, melainkan didasarkan pada kombinasi beberapa faktor penting. Tim geologi dan teknisi pengeboran akan mempertimbangkan hal-hal berikut:

1. Tujuan Pengeboran dan Kebutuhan Sampel¶

   Jika proyek memerlukan volume sampel yang besar untuk analisis metalurgi, geokimia, atau geoteknik yang ekstensif, atau jika formasi batuan sangat kasar/tidak seragam sehingga butuh sampel besar agar representatif, maka HQ seringkali menjadi pilihan utama. Untuk studi geologi umum atau penentuan batas-batas litologi, sampel NQ seringkali sudah memadai.

2. Target Kedalaman Pengeboran¶

   Ini adalah salah satu faktor teknis paling krusial. Jika targetnya adalah kedalaman yang sangat dalam (misalnya lebih dari 1000 meter), bobot stang bor NQ yang lebih ringan menjadikannya pilihan yang lebih feasible dan ekonomis bagi banyak rig wireline. Mencoba mencapai kedalaman yang sama dengan HQ mungkin membutuhkan rig yang lebih besar, lebih kuat, dan tentu saja, lebih mahal.

3. Karakteristik Formasi Geologi¶

   Jenis batuan yang akan ditembus juga mempengaruhi pilihan. Pada batuan yang sangat keras dan abrasif, pipa yang lebih kokoh seperti HQ mungkin lebih tahan lama. Namun, pada formasi yang mudah runtuh atau menghasilkan banyak cutting, diameter annulus yang lebih besar dengan HQ bisa membantu pembersihan lubang bor. Di sisi lain, pada batuan yang sangat lunak atau formasi yang cenderung menyebabkan deviation, fleksibilitas NQ bisa jadi lebih menguntungkan.

4. Kapasitas Rig Pengeboran¶

   Setiap rig punya batasan kapasitas angkat (pullback capacity) dan torque. Rig yang dirancang untuk HQ tentu bisa mengebor dengan HQ. Tapi rig yang lebih kecil mungkin hanya memiliki kapasitas untuk mengebor dengan NQ hingga kedalaman maksimumnya, atau hanya bisa menggunakan HQ untuk kedalaman terbatas di awal lubang. Memilih pipa yang tidak sesuai dengan kapasitas rig bisa berakibat fatal pada peralatan.

5. Pertimbangan Biaya dan Logistik¶

   Biaya pipa itu sendiri per meter adalah satu hal, tapi ada biaya lain yang terkait. Pipa yang lebih berat (HQ) akan membutuhkan biaya transportasi dan handling yang lebih besar. Kebutuhan flush juga mungkin berbeda. Biaya operasional per shift bisa lebih tinggi dengan pipa yang lebih besar karena konsumsi energi rig. Semua ini perlu dihitung dalam perencanaan proyek.

Tips Terkait Penggunaan Pipa HQ dan NQ¶

• Kombinasi Ukuran: Dalam pengeboran lubang dalam, seringkali digunakan kombinasi ukuran pipa. Misalnya, memulai lubang dengan pipa HQ hingga kedalaman tertentu, lalu memasang reducing coupling dan melanjutkan pengeboran dengan pipa NQ hingga target kedalaman. Ini memanfaatkan keunggulan HQ di bagian atas lubang (sampel besar, stabilitas awal) dan keunggulan NQ di bagian bawah (ringan, efisien untuk kedalaman).
• Kualitas Pipa: Pastikan pipa bor, coupling, dan core barrel yang digunakan berkualitas tinggi. Pipa yang aus atau rusak bisa menyebabkan downtime yang mahal, kehilangan stang bor di dalam lubang, atau bahkan kecelakaan serius. Kualitas material dan thread (ulir) sambungan pipa sangat penting.
• Perawatan: Perawatan rutin pada stang bor sangat krusial. Bersihkan ulir pipa setelah setiap run, lumasi dengan gemuk ulir (thread grease) yang sesuai, dan periksa dari keausan atau keretakan. Penyimpanan yang benar juga penting untuk mencegah korosi atau kerusakan fisik.

Fakta Menarik Seputar Pipa Bor¶

• Sistem penamaan ukuran pipa bor inti seperti A, B, N, H, P (dan sekarang juga ada T, Z, dll.) berasal dari sistem standar awal yang terus berkembang seiring waktu. Ukuran A adalah yang terkecil, lalu bertambah besar secara bertahap.
• Ulir sambungan pada pipa bor inti wireline dirancang khusus agar kuat menahan beban tarikan (tensile load) yang sangat besar, terutama saat menarik rangkaian pipa dan core barrel dari dalam lubang yang dalam.
• Selain ukuran HQ dan NQ, ada juga ukuran lain seperti BQ (sekitar 36.5 mm inti), PQ (sekitar 85 mm inti), dan yang lebih besar lagi untuk aplikasi khusus. Pemilihan ukuran selalu disesuaikan dengan kebutuhan spesifik proyek.

Memahami perbedaan fundamental antara pipa HQ dan NQ ini sangat penting bagi siapa pun yang terlibat dalam perencanaan atau pelaksanaan proyek pengeboran inti. Setiap ukuran punya kelebihan dan kekurangan masing-masing, dan pilihan terbaik akan selalu tergantung pada persyaratan teknis, geologis, dan ekonomis dari proyek yang sedang berjalan.

Image just for illustration

Jadi, sekarang kamu sudah punya gambaran yang lebih jelas kan tentang perbedaan antara pipa HQ dan NQ? Dunia pengeboran memang penuh dengan detail teknis yang menarik!

Punya pengalaman pribadi dengan pipa HQ atau NQ? Atau mungkin ada pertanyaan lebih lanjut? Jangan ragu untuk tinggalkan komentar di bawah ya! Mari kita diskusikan bersama!
