Mengenal Beda LRFD dan ASD Struktur Bangunan: Pilih Mana?

Table of Contents

Dalam dunia rekayasa struktur, ada dua metode utama yang sering digunakan para insinyur untuk mendesain bangunan atau jembatan agar aman dan kokoh. Dua metode ini adalah Load and Resistance Factor Design (LRFD) dan Allowable Strength Design (ASD). Keduanya punya tujuan yang sama: memastikan struktur kita nggak roboh atau gagal saat menerima beban. Tapi, cara mereka mencapai tujuan itu punya filosofi dan pendekatan yang berbeda lho.

Secara garis besar, perbedaannya terletak pada bagaimana mereka memperhitungkan ketidakpastian (uncertainty) yang ada, baik pada beban yang bekerja maupun pada kekuatan material struktur itu sendiri. ASD lebih dulu populer dan mengandalkan satu safety factor tunggal, sementara LRFD muncul belakangan dengan pendekatan yang lebih canggih, menggunakan faktor beban dan faktor reduksi kekuatan yang berbeda-beda.

Mengenal Lebih Dekat Desain ASD (Allowable Strength Design)¶

Metode ASD, atau dulu sering disebut Desain Tegangan Kerja (Working Stress Design), adalah pendekatan yang lebih tradisional. Filosofinya cukup sederhana dan intuitif: pastikan tegangan (stress) yang terjadi pada material akibat beban kerja (service loads) tidak melebihi tegangan izin (allowable stress) material tersebut.

Image just for illustration

Tegangan izin ini didapat dari kekuatan material nominal (misalnya, tegangan leleh atau tegangan tarik putus) dibagi dengan sebuah “Faktor Keamanan” (Factor of Safety, FS). Jadi, tegangan izin = Kekuatan Nominal / Faktor Keamanan. Beban yang digunakan dalam perhitungan ASD adalah beban kerja normal sehari-hari, seperti beban mati (berat struktur itu sendiri) dan beban hidup (pengguna, furnitur), tanpa dikalikan faktor apapun.

Contoh gampangnya, kalau baja punya tegangan leleh 250 MPa, dan faktor keamanan yang ditetapkan adalah 1.67 (angka umum untuk baja), maka tegangan izinnya sekitar 250 / 1.67 = 150 MPa. Jadi, insinyur akan mendesain agar tegangan di elemen struktur nggak melebihi 150 MPa saat menerima beban normal.

Kelebihan ASD:

• Konsepnya mudah dipahami dan relatif sederhana perhitungannya.
• Telah digunakan selama bertahun-tahun dan banyak insinyur yang familiar dengannya.

Kekurangan ASD:

• Menggunakan faktor keamanan tunggal untuk semua jenis beban, padahal ketidakpastian antara beban mati (lebih pasti) dan beban hidup atau angin/gempa (kurang pasti) itu berbeda.
• Faktor keamanan yang sama juga diterapkan untuk kekuatan material, padahal variasi kekuatan material juga bisa berbeda-beda tergantung jenis material dan proses pembuatannya.
• Kadang menghasilkan desain yang kurang efisien dibandingkan LRFD untuk kombinasi beban tertentu.

Meskipun ASD terkesan lebih tua, metode ini masih relevan dan tercantum dalam banyak peraturan desain, terutama untuk material tertentu atau jenis struktur spesifik, atau bahkan sebagai metode pengecekan alternatif di samping LRFD.

Memahami Desain LRFD (Load and Resistance Factor Design)¶

Nah, kalau LRFD ini adalah pendekatan yang lebih modern dan berbasis probabilitas. Filosofinya sedikit berbeda: pastikan kekuatan “desain” struktur lebih besar atau sama dengan beban “desain” yang bekerja. Kedengarannya mirip ya? Tapi cara menghitung “beban desain” dan “kekuatan desain” ini yang membedakannya.

Image just for illustration

Dalam LRFD, beban kerja (service loads) dikalikan dengan “Faktor Beban” (Load Factors) yang nilainya umumnya lebih besar dari satu (biasanya antara 1.0 hingga 1.6, tergantung jenis bebannya). Tujuannya adalah untuk memperhitungkan kemungkinan beban aktual yang terjadi di lapangan bisa melebihi nilai nominal yang diasumsikan, serta memperhitungkan ketidakpastian dalam pemodelan beban. Kombinasi beban yang berbeda (misalnya kombinasi beban mati, beban hidup, angin, gempa) juga punya faktor beban yang berbeda, mencerminkan probabilitas terjadinya kombinasi beban maksimum secara bersamaan.

Di sisi lain, kekuatan nominal (nominal strength) material atau komponen struktur dikalikan dengan “Faktor Reduksi Kekuatan” (Resistance Factors atau Strength Reduction Factors) yang nilainya umumnya lebih kecil dari satu (biasanya antara 0.75 hingga 0.9, tergantung jenis material dan modus kegagalannya). Tujuannya adalah untuk memperhitungkan variabilitas kekuatan material, akurasi model perhitungan, kualitas pengerjaan, dan kemungkinan kerusakan minor.

Jadi, persamaan dasar LRFD bisa dirangkum: Σ (Faktor Beban x Beban Kerja) ≤ Ø x Kekuatan Nominal. Simbol ‘Ø’ ini adalah Faktor Reduksi Kekuatan. Sederhananya, jumlah beban yang sudah “diperkuat” (factored loads) harus lebih kecil atau sama dengan kekuatan material yang sudah “dilemahkan” (factored strength).

Kelebihan LRFD:

• Pendekatannya lebih rasional dan realistis dalam memperlakukan ketidakpastian beban dan kekuatan secara terpisah.
• Memungkinkan perancangan yang lebih konsisten tingkat keamanannya (reliability) untuk berbagai jenis struktur, material, dan kondisi pembebanan.
• Umumnya menghasilkan desain yang lebih efisien dalam penggunaan material, terutama untuk struktur yang didominasi oleh beban hidup atau beban lingkungan (angin/gempa).
• Kombinasi bebannya lebih mencerminkan kemungkinan kejadian di dunia nyata.

Kekurangan LRFD:

• Konsepnya terasa lebih kompleks bagi yang baru belajar, terutama dalam menentukan berbagai faktor beban dan faktor reduksi kekuatan.
• Perhitungan kombinasi beban bisa jadi lebih banyak dan rumit.

LRFD saat ini menjadi metode desain yang dominan dalam banyak standar dan peraturan bangunan modern di berbagai negara, termasuk Indonesia melalui berbagai SNI (Standar Nasional Indonesia) untuk baja, beton, kayu, dan struktur lainnya.

Perbedaan Kunci: Mana yang Lebih Fundamental?¶

Sekarang, mari kita bedah perbedaan fundamental antara keduanya dalam beberapa aspek penting:

1. Konsep Keamanan¶

• ASD: Menggunakan satu Faktor Keamanan (FS) tunggal yang diaplikasikan pada kekuatan material. Beban yang digunakan adalah beban kerja (service loads). Intinya: Tegangan akibat beban kerja < Tegangan Izin (= Kekuatan Nominal / FS).
• LRFD: Menggunakan Faktor Beban (Load Factors) untuk “menguatkan” beban kerja dan Faktor Reduksi Kekuatan (Resistance Factors) untuk “melemahkan” kekuatan nominal. Intinya: Beban Terfaktor (Factored Loads) < Kekuatan Terfaktor (Factored Strength = Ø x Kekuatan Nominal).

Jadi, ASD ‘menurunkan’ kekuatan untuk berhadapan dengan beban normal, sementara LRFD ‘menaikkan’ beban dan ‘menurunkan’ kekuatan, lalu membandingkannya. Pendekatan LRFD dianggap lebih canggih karena secara eksplisit memisahkan ketidakpastian sumber beban dari ketidakpastian kekuatan material.

Image just for illustration

2. Penanganan Beban¶

• ASD: Menggunakan beban kerja (service loads) atau beban nominal. Kombinasi beban biasanya berupa penjumlahan langsung dari beban mati, beban hidup, dll., mungkin dengan sedikit faktor untuk kombinasi jarang terjadi (misalnya 0.75(L + W)).

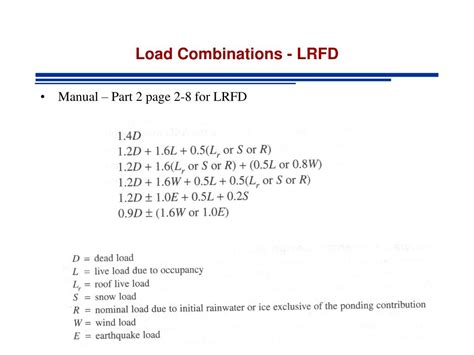

• LRFD: Menggunakan beban terfaktor (factored loads), yaitu beban kerja dikalikan dengan faktor beban yang > 1.0. Kombinasi beban lebih banyak dan spesifik, misalnya 1.4D; 1.2D + 1.6L + 0.5(Lr or S or R); 1.2D + 1.6(Lr or S or R) + (0.5L or 0.5W); 1.2D + 1.0W + 0.5L + 0.2S; dll. Faktor beban ini mencerminkan probabilitas dan variabilitas setiap jenis beban.

Ini adalah perbedaan besar. LRFD secara lebih realistis memperhitungkan bahwa beban yang berbeda punya kemungkinan yang berbeda untuk mencapai nilai maksimumnya secara bersamaan, dan bahwa beberapa beban (seperti angin atau gempa) punya ketidakpastian yang lebih tinggi.

3. Penanganan Kekuatan¶

• ASD: Kekuatan diwakili oleh tegangan izin (allowable stress) atau kadang langsung kekuatan izin (allowable strength) yang merupakan kekuatan nominal dibagi Faktor Keamanan. Faktor keamanan ini sama untuk semua modus kegagalan material yang sama.
• LRFD: Kekuatan diwakili oleh kekuatan terfaktor (factored strength) atau kekuatan desain (design strength), yaitu kekuatan nominal dikalikan Faktor Reduksi Kekuatan (Ø) yang < 1.0. Nilai Ø bisa berbeda tergantung jenis material (beton, baja, kayu) dan modus kegagalan yang ditinjau (misalnya, kuat lentur, kuat geser, kuat aksial, kuat tumpu). Ini mengakomodasi fakta bahwa kita punya tingkat kepercayaan yang berbeda terhadap prediksi kekuatan untuk modus kegagalan yang berbeda.

Misalnya, Faktor Reduksi Kekuatan untuk kuat lentur beton mungkin 0.9, tapi untuk kuat geser beton mungkin 0.75. Ini karena prediksi kuat geser beton umumnya memiliki variabilitas yang lebih tinggi dibandingkan kuat lenturnya. ASD dengan faktor keamanan tunggal tidak bisa membedakan ini secara eksplisit.

4. Basis Filosofis¶

• ASD: Lebih berbasis deterministik dan pengalaman empiris. Faktor keamanan dipilih berdasarkan pengalaman masa lalu untuk memberikan tingkat keamanan yang memadai.
• LRFD: Lebih berbasis probabilistik. Faktor beban dan faktor reduksi kekuatan diturunkan dari analisis statistik terhadap data variabilitas beban dan kekuatan material, dengan target mencapai tingkat keandalan (reliability) struktur yang seragam dan dapat diterima (biasanya diwakili oleh indeks keandalan, β).

Ini menunjukkan bahwa LRFD adalah metode yang lebih scientific dan modern karena didasarkan pada pemahaman statistik tentang variabilitas.

5. Kompleksitas¶

• ASD: Umumnya lebih sederhana perhitungannya karena hanya berurusan dengan beban kerja dan satu faktor keamanan.
• LRFD: Terlihat lebih kompleks karena harus menghitung berbagai kombinasi beban terfaktor dan menggunakan faktor reduksi kekuatan yang berbeda untuk modus kegagalan yang berbeda. Namun, software desain modern sangat membantu dalam menangani kerumitan ini.

Apakah Hasil Desainnya Sama?¶

Menariknya, meskipun metodenya beda, LRFD dan ASD seringkali dikalibrasi sedemikian rupa agar menghasilkan dimensi komponen struktur yang mirip untuk kondisi pembebanan yang umum (misalnya, dominasi beban mati dan beban hidup). Tujuannya agar transisi dari ASD ke LRFD tidak menyebabkan perubahan drastis dalam praktik desain dan penggunaan material.

Namun, untuk kondisi pembebanan ekstrem atau tidak biasa (misalnya, struktur yang didominasi beban angin atau gempa), atau untuk material dengan variabilitas tinggi, LRFD cenderung memberikan hasil yang lebih rasional dan kadang menghasilkan desain yang lebih efisien karena secara lebih akurat memperhitungkan ketidakpastian yang terlibat.

Sebagai contoh, jika beban angin atau gempa menjadi komponen dominan, faktor beban yang lebih tinggi dalam LRFD untuk beban-beban ini (dibandingkan dengan faktor dalam kombinasi beban ASD) bisa membuat desain LRFD lebih konservatif terhadap beban lingkungan ini, atau sebaliknya, lebih efisien jika kombinasi dengan beban mati/hidup relatif kecil.

Mengapa Terjadi Pergeseran dari ASD ke LRFD?¶

Pergeseran global (termasuk di Indonesia melalui adopsi SNI) dari ASD ke LRFD didorong oleh beberapa faktor:

1. Pemahaman yang Lebih Baik tentang Probabilitas: Penelitian menunjukkan bahwa variabilitas beban dan kekuatan material itu berbeda, dan mengatasinya dengan satu faktor keamanan tunggal kurang optimal. LRFD memungkinkan penargetan tingkat keandalan (reliability) yang lebih konsisten untuk berbagai skenario.
2. Peningkatan Efisiensi: Dengan memperhitungkan ketidakpastian secara lebih akurat, LRFD seringkali memungkinkan insinyur merancang struktur yang lebih efisien dalam penggunaan material tanpa mengorbankan keamanan.
3. Standardisasi Global: Banyak standar desain internasional utama (seperti AISC untuk baja dan ACI untuk beton di Amerika Serikat, yang menjadi rujukan banyak negara) telah beralih atau memberikan preferensi pada LRFD. Adopsi LRFD membantu menyelaraskan praktik rekayasa secara global.
4. Kemajuan Komputasi: Kerumitan perhitungan kombinasi beban LRFD jadi tidak masalah dengan adanya software analisis dan desain struktur modern.

Meskipun LRFD kini menjadi “standar emas” dalam banyak disiplin rekayasa struktur, pemahaman tentang ASD tetap penting. Kadang ASD masih digunakan untuk pengecekan kondisi layan (serviceability checks) seperti lendutan, karena beban yang digunakan adalah beban kerja (yang lebih relevan untuk kinerja di bawah penggunaan normal), bukan beban terfaktor yang merepresentasikan kondisi batas ultimate. Beberapa peraturan juga masih menyediakan opsi penggunaan ASD atau mengharuskan perbandingan hasil dari kedua metode.

Tips untuk Mempelajari dan Menerapkan¶

Bagi Anda yang baru belajar atau ingin memahami lebih dalam, beberapa tips ini mungkin berguna:

• Pahami Filosofinya: Jangan hanya menghafal rumus. Pahami mengapa LRFD menggunakan faktor beban dan reduksi, dan mengapa ASD menggunakan faktor keamanan tunggal.
• Pelajari Kombinasi Beban: Ini krusial di LRFD. Pahami setiap kombinasi beban yang tercantum dalam standar desain (misalnya SNI) dan kapan harus menggunakannya.
• Perhatikan Faktor Reduksi Kekuatan (Ø): Sadari bahwa nilai Ø ini berbeda-beda tergantung material dan modus kegagalan. Ini mencerminkan kepercayaan kita terhadap kemampuan memprediksi kekuatan tersebut.
• Manfaatkan Software: Untuk perhitungan yang kompleks, terutama kombinasi beban LRFD, software analisis struktur adalah alat yang sangat membantu dan mengurangi risiko kesalahan manual.
• Rujuk ke Kode Desain Terbaru: Selalu gunakan SNI atau peraturan desain terbaru yang relevan dengan material dan jenis struktur yang Anda kerjakan. Kode ini akan secara spesifik menyatakan metode desain mana yang harus atau boleh digunakan, serta nilai-nilai faktor beban dan reduksi kekuatan yang berlaku.

Memahami perbedaan antara LRFD dan ASD bukan hanya soal tahu dua metode perhitungan, tapi juga memahami evolusi pemikiran dalam rekayasa struktur menuju pendekatan yang lebih rasional dan berbasis probabilitas untuk memastikan keamanan dan keandalan bangunan kita di masa depan.

Jadi, itu dia bedah tuntas soal perbedaan LRFD dan ASD. Semoga artikel ini bisa memberikan gambaran yang jelas dan bermanfaat ya buat Anda yang tertarik di dunia struktur.

Ada pengalaman menarik atau pertanyaan seputar LRFD dan ASD? Yuk, sharing dan diskusi di kolom komentar di bawah!
