Jangan Bingung! Apa Beda Wye dan Delta Rangkaian Listrik?

Table of Contents

Dalam dunia kelistrikan, terutama untuk sistem tenaga listrik tiga fasa (three-phase), kita sering mendengar istilah Wye (atau Bintang/Star) dan Delta (Segitiga). Kedua konfigurasi ini adalah cara paling umum untuk menghubungkan kumparan (winding) pada generator, transformator, atau motor listrik. Memahami perbedaan keduanya itu penting banget, terutama kalau kamu berkecimpung di bidang teknik listrik, industri, atau bahkan sekadar ingin tahu lebih dalam tentang bagaimana listrik tiga fasa bekerja di sekitar kita.

Image just for illustration

Intinya, Wye dan Delta ini adalah dua “gaya” menyambungkan komponen listrik tiga fasa. Masing-masing punya karakteristik unik, kelebihan, dan kekurangannya sendiri yang bikin mereka cocok buat aplikasi yang berbeda-beda. Yuk, kita bedah satu per satu biar jelas bedanya!

Konfigurasi Wye (Bintang/Star)¶

Konfigurasi Wye itu ibarat ngumpulin semua ujung dari tiga kumparan (atau belitan) ke satu titik pusat yang sama. Titik pusat ini sering disebut titik netral atau neutral point. Sementara ujung-ujung kumparan yang lain disambungkan ke masing-masing fasa (fasa A, B, dan C). Bentuknya kalau digambar memang mirip huruf ‘Y’ atau bintang dengan tiga lengan yang keluar dari pusatnya.

Bagaimana Wye Terhubung?¶

Bayangin kamu punya tiga kumparan. Di Wye, kamu ambil satu ujung dari setiap kumparan, lalu ketiga ujung itu kamu satukan jadi satu titik. Titik gabungan ini adalah titik netral. Tiga ujung kumparan lainnya yang belum terhubung itu yang kemudian dihubungkan ke tiga saluran fasa (L1, L2, L3). Simpel kan?

Image just for illustration

Adanya titik netral ini jadi ciri khas utama konfigurasi Wye. Titik netral ini bisa dihubungkan ke tanah (grounded) atau dibiarkan “mengambang” (ungrounded), tergantung kebutuhan sistem dan standar keselamatan.

Karakteristik Penting Konfigurasi Wye¶

Di Wye, ada dua jenis tegangan yang perlu kamu tahu: tegangan fasa-ke-netral (phase voltage, Vp) dan tegangan antar-fasa (line voltage, VL). Tegangan fasa-ke-netral itu tegangan antara salah satu fasa (misalnya fasa A) dengan titik netral. Sedangkan tegangan antar-fasa itu tegangan antara dua fasa, misalnya fasa A dan fasa B.

Hubungan antara tegangan antar-fasa (VL) dan tegangan fasa-ke-netral (Vp) di sistem Wye itu punya rumus khas: VL = Vp * √3. Jadi, tegangan antar-fasa selalu lebih tinggi √3 kali (sekitar 1,732 kali) dari tegangan fasa-ke-netral. Ini salah satu poin penting yang membedakan Wye dari Delta.

Untuk arus listriknya, arus yang mengalir di setiap fasa (arus fasa, Ip) itu sama dengan arus yang mengalir di saluran listriknya (arus saluran, IL). Jadi, IL = Ip. Ini berbeda dengan Delta nanti.

Kelebihan Konfigurasi Wye¶

Salah satu kelebihan paling mencolok dari Wye adalah adanya titik netral. Titik netral ini memungkinkan sistem menyediakan dua level tegangan yang berbeda. Misalnya, di Indonesia, sistem distribusi tegangan rendah itu umumnya pakai konfigurasi Wye 3 fasa 4 kawat (tiga fasa dan satu netral). Tegangan antar-fasanya bisa 380 Volt, sementara tegangan fasa-ke-netralnya (yang sering kita pakai di rumah-rumah sebagai tegangan satu fasa) adalah 220 Volt (380V / √3 ≈ 220V). Jadi, satu sumber bisa melayani beban tiga fasa (industri) dan beban satu fasa (rumah tangga) sekaligus.

Kelebihan lainnya, grounding (pentanahan) pada titik netral Wye itu relatif mudah. Ini meningkatkan keselamatan karena bisa membatasi tegangan ke tanah dan membantu mendeteksi gangguan tanah (ground fault). Jika terjadi gangguan tanah, arus gangguan akan mengalir melalui titik netral yang di-grounding, memicu proteksi (misalnya, tripping circuit breaker) untuk memutus aliran listrik.

Selain itu, pada beban yang tidak seimbang antar-fasa (unbalanced load), titik netral bisa membantu menstabilkan tegangan fasa. Meskipun tetap akan ada arus yang mengalir di kawat netral jika beban tidak seimbang.

Kekurangan Konfigurasi Wye¶

Meskipun punya banyak kelebihan, Wye juga punya kekurangan. Salah satunya adalah potensial adanya arus harmonisa ketiga (third harmonic current) yang bisa mengalir di kawat netral, terutama kalau bebannya banyak yang bersifat non-linear (seperti power supply switching, komputer, dll.). Arus harmonisa ini bisa bikin netral jadi panas bahkan melebihi kapasitasnya kalau desainnya tidak tepat.

Pada sistem Wye yang di-grounding kuat (solidly grounded Wye), gangguan tanah bisa menghasilkan arus gangguan yang sangat besar. Ini memerlukan peralatan proteksi yang handal untuk menanganinya.

Penerapan Umum Konfigurasi Wye¶

Konfigurasi Wye sangat umum digunakan pada sistem distribusi tenaga listrik, baik di sisi tegangan tinggi, menengah, maupun rendah. Generator di pembangkit listrik biasanya juga dihubungkan secara Wye. Transformator distribusi di gardu listrik pun sering menggunakan Wye di sisi sekunder untuk menyediakan layanan tiga fasa dan satu fasa ke konsumen. Motor listrik tiga fasa dengan daya besar juga kadang bisa di-start dengan Wye (metode start Star-Delta) lalu berpindah ke Delta saat beroperasi normal.

Konfigurasi Delta (Segitiga)¶

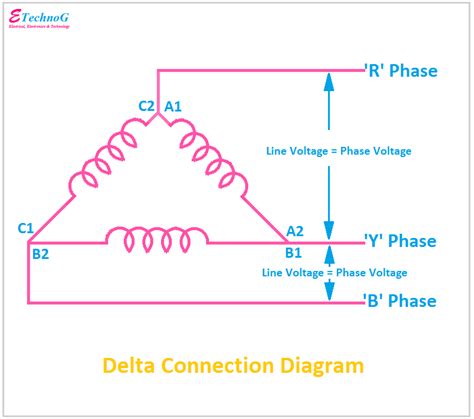

Berbeda dengan Wye yang punya titik pusat, konfigurasi Delta itu nyambungin kumparan membentuk lingkaran tertutup, mirip huruf Yunani ‘Delta’ (∆) atau segitiga. Setiap ujung dari satu kumparan dihubungkan ke awal kumparan berikutnya, terus begitu sampai kembali ke kumparan pertama.

Bagaimana Delta Terhubung?¶

Kalau di Wye tadi ujung-ujungnya ketemu di tengah, di Delta ini ujung ketemu awal. Ambil kumparan pertama, ujungnya sambungin ke awal kumparan kedua. Ujung kumparan kedua sambungin ke awal kumparan ketiga. Nah, ujung kumparan ketiga sambungin ke awal kumparan pertama. Jadilah segitiga atau lingkaran tertutup. Setiap titik sambungan antara dua kumparan itu yang kemudian dihubungkan ke saluran fasa (L1, L2, L3).

Image just for illustration

Di konfigurasi Delta, tidak ada titik netral fisik seperti pada Wye. Ini salah satu perbedaan fundamentalnya.

Karakteristik Penting Konfigurasi Delta¶

Karena bentuknya segitiga dan tidak ada titik netral, tegangan antar-fasa (VL) pada konfigurasi Delta itu sama dengan tegangan di setiap kumparan (tegangan fasa, Vp). Jadi, VL = Vp. Tegangan yang “dirasakan” oleh kumparan adalah tegangan antar-saluran fasa.

Nah, untuk arusnya, kebalikannya dari Wye. Arus yang mengalir di saluran fasa (IL) itu tidak sama dengan arus yang mengalir di setiap kumparan (Ip). Arus saluran itu merupakan gabungan dari arus dua kumparan yang bertemu di titik sambungan fasa. Hubungannya adalah: IL = Ip * √3. Jadi, arus di saluran lebih besar √3 kali dibanding arus yang mengalir di dalam kumparan.

Kelebihan Konfigurasi Delta¶

Salah satu kelebihan utama Delta adalah kemampuannya untuk terus beroperasi meskipun salah satu kumparannya rusak atau salah satu fasa jaringannya putus. Sistem Delta masih bisa menyediakan daya tiga fasa, meskipun dengan kapasitas yang berkurang (sekitar 57,7% dari kapasitas normal), dalam konfigurasi yang dikenal sebagai “Open Delta” atau “V connection”. Ini memberikan keandalan operasional yang lebih tinggi pada kondisi tertentu.

Karena tidak ada kawat netral, Delta tidak terganggu oleh arus harmonisa ketiga yang mengalir di netral, karena arus harmonisa ini akan berputar di dalam “lingkaran” Delta itu sendiri dan tidak keluar ke saluran.

Pada Delta yang tidak di-grounding (ungrounded Delta), gangguan tanah pertama sering kali tidak langsung menyebabkan tripping (pemutusan listrik). Sistem masih bisa terus beroperasi untuk sementara, memungkinkan operator untuk mencari dan memperbaiki lokasi gangguan tanpa pemadaman mendadak. Namun, ini juga bisa berbahaya jika tidak ditangani segera, karena gangguan kedua di fasa lain bisa menyebabkan arus hubung singkat yang sangat besar.

Kekurangan Konfigurasi Delta¶

Kekurangan paling jelas dari Delta adalah ketiadaan titik netral. Ini berarti sistem Delta tidak bisa menyediakan layanan satu fasa dengan mudah seperti Wye. Jika memang dibutuhkan layanan satu fasa dari sistem Delta, biasanya perlu dipasang transformator tambahan untuk membuat titik netral atau menggunakan konfigurasi “High-Leg Delta” (juga dikenal sebagai “Red-Leg Delta” atau “Wild-Leg Delta”) di mana ada satu titik tengah kumparan yang ditap untuk netral, tapi perlu hati-hati karena tegangan ke titik netral dari satu fasa akan lebih tinggi (sekitar 208V pada sistem 240V Delta) dibanding dua fasa lainnya (120V). Konfigurasi High-Leg Delta ini punya potensi bahaya jika tidak dipahami dengan benar.

Mendeteksi gangguan tanah pada sistem Delta yang tidak di-grounding juga lebih sulit dibandingkan Wye yang di-grounding. Biasanya diperlukan sistem pemantauan khusus untuk mendeteksi adanya gangguan isolasi ke tanah.

Arus hubung singkat antar-fasa pada sistem Delta umumnya lebih besar dibanding Wye, karena impedansi sistem yang cenderung lebih rendah. Ini memerlukan peralatan proteksi yang mampu menahan dan memutus arus hubung singkat yang lebih tinggi.

Penerapan Umum Konfigurasi Delta¶

Konfigurasi Delta umum digunakan pada sistem transmisi tegangan tinggi dan menengah. Motor listrik tiga fasa yang beroperasi pada satu kecepatan sering dihubungkan secara Delta pada tegangan operasinya. Sisi primer (input) transformator step-up di pembangkit listrik juga sering menggunakan Delta. Pada sistem distribusi di beberapa negara atau aplikasi industri tertentu, Delta juga masih digunakan, terutama jika beban didominasi oleh motor tiga fasa dan kebutuhan layanan satu fasa tidak utama atau bisa disediakan dengan cara lain.

Perbandingan Langsung: Wye vs Delta¶

Untuk lebih mudah membedakan keduanya, yuk kita lihat perbandingan langsung beberapa poin krusial:

Fitur Penting	Konfigurasi Wye (Bintang)	Konfigurasi Delta (Segitiga)
Cara Hubung	Ujung kumparan bertemu di titik netral	Ujung kumparan bertemu awal kumparan berikutnya, membentuk loop
Titik Netral	Ada (titik pusat)	Tidak ada titik netral fisik
Hubungan Tegangan	VL = Vp * √3 (VL > Vp)	VL = Vp (VL = Vp)
Hubungan Arus	IL = Ip (IL = Ip)	IL = Ip * √3 (IL > Ip)
Grounding	Mudah di-grounding di titik netral	Lebih sulit di-grounding tanpa modifikasi
Layanan 1 Fasa	Mudah menyediakan layanan 1 fasa (Vp)	Sulit menyediakan layanan 1 fasa tanpa modifikasi
Harmonisa Ketiga	Bisa menyebabkan arus di netral	Arus berputar di dalam Delta, tidak keluar
Ketahanan Gangguan Tanah (Ungrounded)	Gangguan pertama sering menyebabkan tripping	Gangguan pertama belum tentu tripping, bisa beroperasi sementara (perlu monitoring)
Ketahanan Gangguan Fasa Terbuka	Jika 1 fasa putus, sistem 3 fasa berhenti beroperasi normal	Bisa beroperasi dalam mode Open Delta/V connection (kapasitas berkurang)
Penerapan Umum	Distribusi (tegangan rendah & menengah), generator, primer/sekunder transformator	Transmisi (tegangan tinggi), motor listrik, primer transformator

Tabel ini merangkum perbedaan paling mendasar antara kedua konfigurasi ini. Pilihan antara Wye dan Delta sangat bergantung pada kebutuhan spesifik aplikasi, tingkat tegangan, jenis beban, persyaratan keandalan, dan pertimbangan keselamatan.

Mana yang Lebih Baik? Tergantung Kebutuhan!¶

Tidak ada jawaban mutlak mana yang lebih baik antara Wye dan Delta. Keduanya dirancang untuk tujuan yang berbeda dan memiliki keunggulannya masing-masing di skenario yang tepat.

• Kamu butuh dua level tegangan (misalnya 380V tiga fasa dan 220V satu fasa) dari satu sumber? Wye adalah pilihan yang jelas karena adanya titik netral yang bisa diakses. Ini sangat ideal untuk sistem distribusi daya umum yang melayani beban industri (tiga fasa) dan beban residensial/komersial (satu fasa).
• Prioritasmu adalah keandalan operasional tinggi, bahkan jika salah satu fasa sumber bermasalah? Delta punya keunggulan karena kemampuannya beroperasi dalam mode Open Delta. Ini kadang penting di aplikasi kritis yang tidak boleh mudah mati.
• Sistemmu didominasi beban tiga fasa murni (misalnya motor besar) dan kamu tidak butuh titik netral untuk beban satu fasa atau grounding? Delta bisa jadi pilihan yang efisien.
• Kamu khawatir dengan arus harmonisa di kawat netral? Delta secara inheren lebih kebal terhadap isu harmonisa ketiga di saluran luarnya.

Banyak sistem tenaga listrik modern menggunakan kombinasi keduanya. Misalnya, transformator distribusi sering punya sisi primer (input) Delta yang terhubung ke jaringan distribusi tegangan menengah, dan sisi sekunder (output) Wye yang menyediakan daya tiga fasa empat kawat (misalnya 380/220V) untuk konsumen. Kombinasi ini memanfaatkan kelebihan Delta di sisi distribusi dan kelebihan Wye di sisi konsumen.

Fakta Menarik: Kenapa √3?¶

Angka √3 (sekitar 1,732) muncul dalam hubungan tegangan/arus di Wye dan Delta karena sifat gelombang sinusoidal listrik tiga fasa yang saling bergeser fasa sebesar 120 derajat listrik. Perhitungan vektor (phasor) tegangan dan arus pada sistem tiga fasa ini secara matematis menghasilkan faktor √3 saat membandingkan nilai antar-fasa dan nilai fasa ke netral (untuk Wye) atau antar-fasa dan nilai dalam kumparan (untuk Delta). Ini adalah dasar matematika dari sistem tiga fasa!

Tips Praktis¶

• Saat berhadapan dengan sistem tiga fasa, selalu identifikasi apakah itu Wye atau Delta. Ini akan memberimu petunjuk tentang level tegangan yang tersedia, keberadaan netral, dan bagaimana sistem itu berperilaku saat ada gangguan.
• Untuk sistem Wye 4-kawat, pastikan kawat netral ukurannya memadai, terutama jika ada banyak beban non-linear yang berpotensi menghasilkan harmonisa tinggi.
• Untuk sistem Delta yang tidak di-grounding, pertimbangkan pemasangan sistem pemantauan isolasi (insulation monitoring system) untuk mendeteksi gangguan tanah dini sebelum berkembang menjadi gangguan yang lebih serius.
• Saat mengganti atau memasang peralatan (motor, transformator), pastikan rating tegangan peralatan sesuai dengan konfigurasi jaringan (apakah Wye atau Delta) dan level tegangan yang tersedia.

Memahami Wye dan Delta ini adalah langkah fundamental dalam memahami sistem tenaga listrik tiga fasa. Ini bukan cuma teori di buku, tapi penerapannya ada di mana-mana, mulai dari tiang listrik di jalan sampai mesin-mesin di pabrik.

Setelah membaca penjelasan ini, gimana pendapatmu? Apakah sekarang kamu jadi lebih paham bedanya Wye dan Delta? Atau mungkin ada pengalaman menarik terkait kedua konfigurasi ini yang ingin kamu share?

Yuk, jangan ragu tinggalkan komentarmu di bawah! Kita bisa diskusi lebih lanjut tentang topik ini.
