Begini Cara Gampang Bedain RCCB dan ELCB Buat Keamanan Listrik Rumah

Table of Contents

Pernah dengar istilah ELCB atau RCCB? Kalau Anda peduli soal keamanan listrik di rumah, dua alat ini penting banget buat diketahui. Keduanya punya fungsi utama yang sama, yaitu melindungi kita dari sengatan listrik mematikan akibat kebocoran arus. Tapi, cara kerja mereka ternyata beda lho, dan ini berpengaruh besar pada keandalan proteksinya.

Di dunia instalasi listrik modern, ELCB (Earth Leakage Circuit Breaker) perlahan mulai digantikan oleh RCCB (Residual Current Circuit Breaker). Kenapa begitu? Mari kita bedah satu per satu biar lebih jelas.

Apa Itu ELCB (Earth Leakage Circuit Breaker)?¶

ELCB adalah salah satu jenis perangkat keamanan listrik yang dirancang untuk mendeteksi kebocoran arus ke bumi (earth leakage). Tujuan utamanya adalah mencegah sengatan listrik pada manusia atau hewan, serta menghindari bahaya kebakaran yang bisa disebabkan oleh arus bocor. Alat ini akan memutus aliran listrik secara otomatis kalau mendeteksi adanya kebocoran arus yang melebihi batas toleransi.

Cara kerja ELCB generasi lama ini bisa dibilang agak unik dan punya keterbatasan. ELCB bekerja dengan memantau perbedaan potensial (tegangan) antara konduktor fase (Live) dan bumi.

Cara Kerja ELCB (Voltage-Based)¶

ELCB yang berbasis tegangan (voltage-based ELCB, kadang disebut sebagai ELCB non-current operated) punya cara kerja yang spesifik. Alat ini punya kumparan sensor yang terhubung antara jalur netral setelah ELCB dan elektroda bumi yang terpasang khusus untuk sistem proteksi ini. Sensor ini mengukur tegangan yang muncul di antara titik netral instalasi listrik dan bumi.

Jika terjadi kebocoran arus dari kabel fase atau netral ke struktur logam yang terhubung ke bumi (misalnya badan kulkas yang bocor ke tanah), maka akan ada perbedaan potensial atau tegangan antara netral dan bumi. ELCB akan mendeteksi tegangan ini. Kalau tegangan yang terdeteksi melebihi ambang batas tertentu (misalnya 50 Volt), ELCB akan trip atau memutus sirkuit.

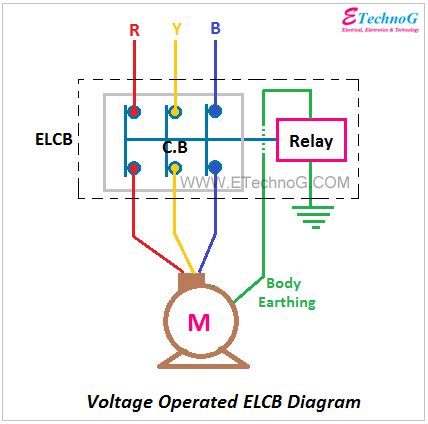

Image just for illustration

Kelemahan utama ELCB jenis ini adalah ketergantungannya yang tinggi pada kualitas sambungan bumi (earth connection). ELCB ini hanya akan berfungsi dengan baik kalau resistansi (hambatan) antara titik bumi yang dipantau oleh ELCB dan titik bumi tempat kebocoran arus terjadi cukup rendah. Jika resistansi pembumian terlalu tinggi, tegangan yang muncul mungkin tidak cukup besar untuk membuat ELCB trip, meskipun sebenarnya ada arus bocor yang berbahaya.

Selain itu, ELCB juga bisa salah trip (nuisance tripping) kalau ada perangkat listrik lain yang terhubung ke sistem pembumian yang sama dan menyebabkan perubahan tegangan kecil yang dianggap ELCB sebagai kebocoran. Faktor-faktor eksternal seperti petir yang menyambar di dekat lokasi juga bisa memicu ELCB ini trip padahal tidak ada gangguan internal pada instalasi. Karena keterbatasan ini, ELCB jenis voltage-based ini sudah jarang digunakan dan bahkan dianggap usang dalam standar instalasi listrik modern di banyak negara.

Apa Itu RCCB (Residual Current Circuit Breaker)?¶

Nah, ini dia pelindung listrik modern yang lebih diandalkan. RCCB, atau Residual Current Circuit Breaker, juga berfungsi untuk mendeteksi kebocoran arus ke bumi dan mencegah bahaya sengatan listrik atau kebakaran. Tapi, cara kerjanya jauh berbeda dan lebih canggih dibanding ELCB voltage-based.

RCCB bekerja berdasarkan prinsip keseimbangan arus. Alat ini memantau arus yang mengalir pada konduktor fase (Live) dan konduktor netral (Neutral) secara bersamaan.

Cara Kerja RCCB (Current-Based)¶

Di dalam RCCB terdapat sebuah core balance transformer. Semua kabel yang membawa arus ke beban (biasanya fase dan netral) dilewatkan melalui inti trafo ini. Pada kondisi normal, semua arus yang masuk melalui kabel fase akan kembali melalui kabel netral. Mengacu pada Hukum Arus Kirchhoff, total arus yang masuk ke suatu titik harus sama dengan total arus yang keluar dari titik tersebut. Jadi, arus di kabel fase dan netral seharusnya sama besar tapi berlawanan arah.

Ketika tidak ada kebocoran arus, medan magnet yang dihasilkan oleh arus pada kabel fase dan netral di dalam core balance transformer akan saling meniadakan (cancel out). Hasilnya, tidak ada fluks magnetik residual (sisa) di inti trafo, dan kumparan sensor yang melilit inti trafo tidak akan menghasilkan tegangan.

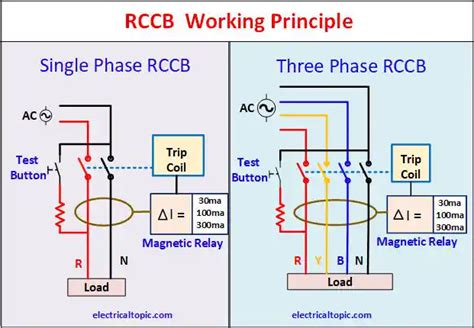

Image just for illustration

Namun, jika terjadi kebocoran arus ke bumi (misalnya seseorang menyentuh kabel fase yang terkelupas dan arus mengalir melalui tubuhnya ke tanah), maka arus yang kembali melalui kabel netral akan lebih kecil daripada arus yang masuk melalui kabel fase. Ada sebagian arus yang “hilang” atau “bocor” ke jalur lain (bumi). Ketidakseimbangan ini menciptakan fluks magnetik residual di inti trafo.

Fluks magnetik residual ini akan menginduksi tegangan pada kumparan sensor di RCCB. Jika tegangan yang terinduksi ini mencapai level tertentu yang sesuai dengan sensitivitas RCCB (misalnya, jika arus bocor mencapai 30mA), rangkaian elektronik di dalam RCCB akan mendeteksinya dan secara cepat memicu mekanisme pemutus untuk memutuskan aliran listrik.

Sensitivitas RCCB sangat tinggi, bahkan bisa mendeteksi arus bocor sekecil 10mA atau 30mA, yang mana arus sebesar ini sudah cukup berbahaya bagi manusia. RCCB akan trip dalam hitungan milidetik, jauh lebih cepat dari waktu yang dibutuhkan arus berbahaya untuk menyebabkan kerusakan serius pada tubuh.

Perbedaan Utama ELCB dan RCCB¶

Setelah memahami cara kerja keduanya, perbedaan mendasar antara ELCB (voltage-based) dan RCCB (current-based) menjadi lebih jelas. Perbedaan ini krusial dalam menentukan efektivitas dan keandalan proteksi.

Metode Pendeteksian¶

• ELCB (Voltage-Based): Mendeteksi kebocoran arus dengan mengukur perbedaan potensial (tegangan) antara konduktor netral dan bumi.
• RCCB (Current-Based): Mendeteksi kebocoran arus dengan mengukur ketidakseimbangan arus yang mengalir pada konduktor fase dan netral (arus residual).

Ini adalah perbedaan paling fundamental. ELCB “melihat” tegangan, sedangkan RCCB “melihat” selisih arus.

Sensitivitas dan Keandalan¶

• ELCB: Sensitivitasnya kurang akurat dan sangat dipengaruhi oleh resistansi sistem pembumian. Jika resistansi bumi tinggi, ELCB mungkin tidak trip meskipun arus bocor sudah berbahaya. Ini membuatnya kurang andal untuk proteksi personal.
• RCCB: Sangat sensitif terhadap arus bocor sekecil apapun (sesuai ratingnya, misalnya 30mA). Cara kerjanya berdasarkan keseimbangan arus di dalam sirkuit itu sendiri, sehingga keandalannya tidak (secara langsung) bergantung pada nilai resistansi spesifik elektroda bumi yang dipantau, melainkan pada adanya jalur bocor ke bumi yang menyebabkan ketidakseimbangan arus.

Ketergantungan Grounding¶

• ELCB: Membutuhkan koneksi terpisah ke elektroda bumi yang spesifik dan resistansi elektroda bumi tersebut harus rendah agar ELCB berfungsi dengan baik. Pemasangannya melibatkan kabel tambahan untuk sensor ke bumi.
• RCCB: Pemasangannya lebih sederhana karena cukup dipasang seri pada jalur Live dan Netral sirkuit yang dilindungi. Untuk deteksinya, RCCB tidak secara langsung memantau resistansi elektroda bumi, tetapi ia membutuhkan adanya jalur ke bumi (meskipun resistansinya tidak harus serendah yang dibutuhkan ELCB) agar arus bocor bisa mengalir dan menyebabkan ketidakseimbangan yang dideteksi RCCB. Penting dicatat bahwa sistem pembumian yang baik tetap sangat penting untuk keselamatan listrik secara keseluruhan, termasuk agar arus bocor bisa mengalir dan dideteksi oleh RCCB.

Standar dan Penggunaan Saat Ini¶

• ELCB: Sebagian besar standar instalasi listrik modern sudah tidak merekomendasikan penggunaan ELCB voltage-based untuk proteksi utama terhadap sengatan listrik. Alat ini dianggap usang.
• RCCB: Merupakan standar global saat ini untuk proteksi tambahan terhadap sengatan listrik akibat sentuhan langsung atau tidak langsung, serta proteksi terhadap risiko kebakaran akibat arus bocor. Banyak standar mewajibkan pemasangan RCCB atau RCBO (yang merupakan gabungan RCCB dan MCB) pada sirkuit-sirkuit tertentu di rumah, terutama yang melayani area basah atau stop kontak.

Berikut tabel ringkasan perbedaan keduanya:

Fitur	ELCB (Voltage-Based)	RCCB (Current-Based)
Metode Deteksi	Perbedaan Potensial (Tegangan) ke Bumi	Ketidakseimbangan Arus (Arus Residual)
Prinsip Kerja	Mengukur tegangan antara Netral & Bumi	Mengukur selisih arus di Fase & Netral
Sensitivitas	Kurang akurat, dipengaruhi resistansi bumi	Sangat sensitif (mis. 10mA, 30mA)
Keandalan	Rendah, rentan salah trip atau gagal trip	Tinggi, lebih andal mendeteksi arus bocor
Ketergantungan Grounding	Sangat bergantung pada kualitas koneksi bumi yang dipantau	Kurang bergantung pada resistansi bumi untuk deteksi, tapi butuh jalur bumi untuk arus bocor
Standar Modern	Usang, tidak direkomendasikan	Standar saat ini untuk proteksi personal
Koneksi Eksternal	Membutuhkan koneksi kabel sensor ke elektroda bumi	Tidak butuh koneksi kabel sensor terpisah ke bumi untuk deteksi
Proteksi Utama	Terhadap arus bocor menyebabkan tegangan pada casing	Terhadap arus bocor yang mengalir ke bumi (termasuk melalui tubuh)

Penting dicatat bahwa ada juga ELCB jenis lama yang sebenarnya mirip cara kerjanya dengan RCCB, yaitu mendeteksi ketidakseimbangan arus. Tapi secara umum, ketika orang membandingkan “ELCB vs RCCB”, yang dimaksud ELCB adalah jenis voltage-based yang sudah usang. RCCB adalah perangkat modern yang mendeteksi residual current, dan inilah yang jadi standar sekarang.

Kenapa RCCB Lebih Populer Sekarang?¶

Alasannya cukup jelas setelah melihat perbedaannya. RCCB menawarkan tingkat proteksi yang jauh lebih tinggi dan lebih andal dibandingkan ELCB voltage-based. Kemampuannya mendeteksi arus bocor yang sangat kecil (misalnya 30mA, yang bisa fatal jika mengalir melalui jantung manusia) dan merespon dengan sangat cepat (dalam milidetik) membuat RCCB menjadi pilihan utama untuk melindungi nyawa.

RCCB bekerja berdasarkan prinsip fisika yang universal (Hukum Kirchhoff) dan tidak terlalu terpengaruh oleh kondisi spesifik sistem pembumian di lokasi pemasangan (meskipun sistem pembumian yang baik tetap esensial untuk keselamatan secara menyeluruh). Ini menjadikannya lebih konsisten dalam performanya.

Dibandingkan ELCB lama yang bisa gagal trip jika grounding kurang bagus atau malah salah trip karena faktor eksternal, RCCB jauh lebih fokus pada deteksi bahaya yang sebenarnya: arus yang “hilang” dari sirkuit normal karena mengalir ke bumi melalui jalur yang tidak seharusnya.

Tips Memilih dan Menggunakan¶

Jika Anda berencana memasang atau memperbarui sistem proteksi listrik di rumah, pastikan Anda menggunakan RCCB atau RCBO.

1. Pilih Sensitivitas yang Tepat: Untuk proteksi personal di sirkuit umum (stop kontak, penerangan), gunakan RCCB dengan sensitivitas 30mA. Untuk area yang sangat basah atau berisiko tinggi seperti kamar mandi atau dekat kolam renang, sensitivitas 10mA mungkin direkomendasikan.
2. Perhatikan Rating Arus: Sesuaikan rating arus RCCB (misalnya 25A, 40A, 63A) dengan kapasitas maksimum arus beban yang akan melewati RCCB tersebut, biasanya disesuaikan dengan rating MCB utama atau sirkuit yang dilindungi.
3. Pastikan Instalasi oleh Profesional: Pemasangan RCCB harus dilakukan oleh teknisi listrik yang berpengalaman untuk memastikan wiring yang benar dan semua koneksi aman.
4. Uji Berkala: Kebanyakan RCCB memiliki tombol “Test” (biasanya berwarna T atau Test). Tekan tombol ini secara berkala (disarankan setiap bulan atau sesuai petunjuk produsen) untuk memastikan mekanismenya masih berfungsi dengan baik dan bisa trip saat diperlukan. Jika ditekan tidak trip, artinya RCCB tersebut rusak dan harus segera diganti.
5. Sistem Pembumian Tetap Penting: Meskipun RCCB bekerja dengan prinsip arus residual, sistem pembumian yang baik tetap krusial. Sistem pembumian yang efektif akan membantu mengalirkan arus bocor dengan cepat ke tanah, sehingga arus residual yang dideteksi RCCB lebih besar dan respon tripnya lebih pasti.

Komponen Keamanan Listrik Lainnya¶

Perlu diingat bahwa RCCB fokus pada proteksi terhadap arus bocor. Ada komponen keamanan lain yang punya fungsi berbeda tapi saling melengkapi:

• MCB (Miniature Circuit Breaker): Melindungi instalasi dari beban berlebih (overload) dan hubungan pendek (short circuit). MCB mendeteksi arus yang terlalu besar pada sirkuit normal dan memutusnya.
• RCBO (Residual Current Breaker with Overcurrent Protection): Ini adalah gabungan fungsi RCCB dan MCB dalam satu unit. RCBO bisa mendeteksi arus bocor, beban berlebih, dan hubungan pendek. Ini adalah pilihan yang sangat populer dan praktis karena mencakup semua jenis proteksi dasar dalam satu alat.

Idealnya, instalasi listrik yang aman menggunakan kombinasi perangkat proteksi ini, di mana RCCB (atau RCBO) dipasang setelah MCB utama atau MCB per sirkuit untuk memberikan proteksi komprehensif.

Pentingnya Keamanan Listrik¶

Memahami perbedaan dan fungsi ELCB serta RCCB bukan cuma urusan teknis, tapi ini soal keselamatan jiwa. Arus listrik sekecil 30mA yang mengalir melalui tubuh bisa menyebabkan fibrilasi jantung dan berakibat fatal. Arus bocor juga bisa menyebabkan panas berlebih yang memicu kebakaran.

ELCB (voltage-based) adalah inovasi penting di masanya, tapi teknologi terus berkembang. RCCB mewakili standar proteksi yang jauh lebih tinggi dan efektif dalam mendeteksi bahaya arus bocor sebelum terlambat. Pastikan rumah Anda dilengkapi dengan proteksi yang memadai, yaitu menggunakan RCCB atau RCBO sesuai standar instalasi listrik terbaru. Jangan kompromi soal keselamatan listrik.

Ada pertanyaan? Pernah punya pengalaman soal ELCB atau RCCB ini? Share di kolom komentar ya!
