WPS vs PQR: Kupas Tuntas Perbedaan & Fungsinya! Mana yang Lebih Oke?

Table of Contents

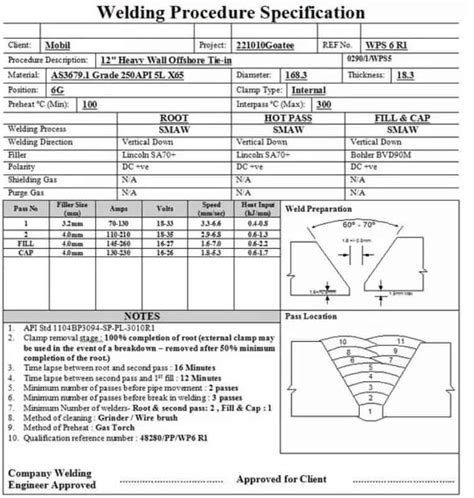

Apa itu WPS? (Welding Procedure Specification)¶

WPS atau Welding Procedure Specification adalah dokumen penting dalam dunia pengelasan. Bayangkan WPS sebagai blueprint atau resep detail untuk melakukan pengelasan dengan benar dan aman. Dokumen ini berisi instruksi langkah demi langkah tentang bagaimana suatu pengelasan harus dilakukan untuk menghasilkan sambungan las yang berkualitas dan memenuhi standar yang ditetapkan.

Image just for illustration

WPS menjabarkan semua parameter penting yang dibutuhkan oleh tukang las untuk melakukan pekerjaannya secara konsisten. Parameter ini meliputi jenis material yang dilas, ketebalan material, jenis pengisi las (filler metal), teknik pengelasan yang digunakan, pengaturan mesin las (arus, tegangan, kecepatan), serta posisi pengelasan. Dengan adanya WPS, setiap pengelasan diharapkan bisa menghasilkan hasil yang seragam dan sesuai dengan spesifikasi yang diinginkan.

Mengapa WPS Penting?¶

WPS sangat penting karena beberapa alasan:

• Standarisasi: WPS memastikan bahwa semua tukang las menggunakan prosedur yang sama untuk jenis pekerjaan yang serupa. Ini mengurangi variasi dan kesalahan manusia, sehingga meningkatkan kualitas pengelasan secara keseluruhan.
• Kualitas Terjamin: Dengan mengikuti WPS, hasil pengelasan diharapkan memenuhi standar kualitas yang ditetapkan. Ini penting terutama dalam industri yang membutuhkan tingkat keamanan dan keandalan tinggi, seperti konstruksi bangunan, pembuatan kapal, atau industri minyak dan gas.
• Keamanan: WPS juga mempertimbangkan aspek keselamatan dalam pengelasan. Prosedur yang baik akan meminimalisir risiko kecelakaan kerja dan memastikan pengelasan dilakukan dengan aman.
• Efisiensi: WPS membantu meningkatkan efisiensi kerja karena tukang las memiliki panduan yang jelas dan tidak perlu menebak-nebak parameter pengelasan yang tepat. Ini juga mengurangi potensi pengerjaan ulang (rework) akibat kesalahan pengelasan.
• Kepatuhan Regulasi: Dalam banyak industri, penggunaan WPS adalah persyaratan regulasi atau standar industri. Memiliki WPS yang terdokumentasi dengan baik menunjukkan kepatuhan terhadap peraturan yang berlaku.

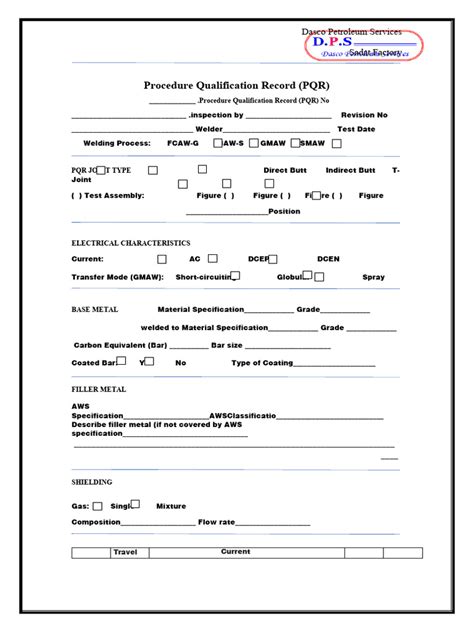

Apa itu PQR? (Procedure Qualification Record)¶

PQR atau Procedure Qualification Record adalah dokumen yang mencatat hasil pengujian dari sebuah test weld yang dilakukan untuk memvalidasi WPS. Jika WPS adalah resepnya, maka PQR adalah catatan hasil uji coba resep tersebut. PQR membuktikan bahwa WPS yang dibuat mampu menghasilkan sambungan las yang memenuhi persyaratan kualitas yang ditetapkan.

Image just for illustration

Untuk membuat PQR, sebuah test weld harus dilakukan persis sesuai dengan prosedur yang tertulis dalam WPS yang akan divalidasi. Kemudian, test weld tersebut akan diuji secara mekanis dan non-destruktif untuk memastikan kualitas sambungan lasnya. Hasil pengujian inilah yang kemudian dicatat dalam dokumen PQR.

Mengapa PQR Penting?¶

PQR memiliki peran krusial dalam proses kualifikasi prosedur pengelasan:

• Validasi WPS: PQR adalah bukti nyata bahwa WPS yang dibuat memang efektif dan dapat menghasilkan sambungan las yang berkualitas. Tanpa PQR, WPS hanyalah sebuah dokumen teori tanpa bukti empiris.
• Kepercayaan Diri: PQR memberikan kepercayaan diri bahwa prosedur pengelasan yang digunakan sudah teruji dan terbukti. Ini penting bagi stakeholder proyek, seperti pemilik proyek, kontraktor, dan pihak inspeksi.
• Rekam Jejak Kualitas: PQR menjadi rekam jejak kualitas prosedur pengelasan yang telah divalidasi. Dokumen ini dapat digunakan sebagai referensi di masa mendatang untuk pekerjaan pengelasan serupa.
• Dasar Pengembangan WPS: PQR dapat memberikan feedback berharga untuk pengembangan WPS selanjutnya. Jika hasil pengujian PQR tidak memuaskan, WPS dapat dimodifikasi dan diuji ulang hingga mencapai hasil yang diinginkan.
• Demonstrasi Kompetensi: PQR menunjukkan bahwa organisasi atau perusahaan memiliki kompetensi dalam membuat dan menerapkan prosedur pengelasan yang berkualitas. Ini dapat meningkatkan reputasi dan daya saing di pasar.

Perbedaan Utama WPS dan PQR¶

Meskipun WPS dan PQR saling terkait erat, keduanya memiliki perbedaan mendasar dalam tujuan dan isinya. Berikut adalah beberapa perbedaan utama antara WPS dan PQR:

Fitur	WPS (Welding Procedure Specification)	PQR (Procedure Qualification Record)
Tujuan	Instruksi pengelasan	Bukti validasi WPS
Isi	Parameter pengelasan	Hasil pengujian test weld
Waktu Pembuatan	Sebelum pengelasan	Setelah test weld dan pengujian
Sifat	Preskriptif (instruksi)	Deskriptif (catatan hasil)
Validasi	Membutuhkan PQR untuk validasi	Memvalidasi WPS
Penggunaan	Panduan untuk tukang las	Referensi kualitas prosedur

Perbedaan Lebih Detail¶

Mari kita bahas perbedaan WPS dan PQR lebih mendalam:

1. Tujuan Utama¶

• WPS: Bertujuan untuk memberikan instruksi yang jelas dan detail tentang bagaimana cara melakukan pengelasan yang benar. Ini adalah panduan langkah demi langkah yang harus diikuti oleh tukang las.
• PQR: Bertujuan untuk membuktikan dan mendokumentasikan bahwa WPS yang telah dibuat mampu menghasilkan sambungan las yang memenuhi persyaratan kualitas. PQR adalah bukti bahwa WPS tersebut valid.

2. Isi Dokumen¶

• WPS: Berisi parameter pengelasan yang spesifik seperti:
  • Jenis material dasar (base metal)
  • Jenis pengisi las (filler metal)
  • Proses pengelasan (SMAW, GTAW, GMAW, dll.)
  • Posisi pengelasan
  • Desain sambungan las (joint design)
  • Persiapan sambungan (joint preparation)
  • Teknik pengelasan (single pass, multi pass, weaving, stringer bead, dll.)
  • Parameter listrik (arus, tegangan, kecepatan pengelasan)
  • Gas pelindung (jika ada)
  • Perlakuan panas setelah pengelasan (jika diperlukan)
  • Kriteria penerimaan visual
• PQR: Berisi hasil pengujian test weld yang dilakukan berdasarkan WPS. Informasi yang dicatat dalam PQR meliputi:
  • Referensi WPS yang divalidasi
  • Material dasar yang digunakan untuk test weld
  • Jenis pengisi las yang digunakan
  • Parameter pengelasan yang aktual digunakan saat test weld (harus sesuai dengan WPS)
  • Hasil pengujian test weld, seperti:
    • Uji tarik (tensile test)
    • Uji lentur (bend test)
    • Uji impak (impact test) (jika diperlukan)
    • Uji kekerasan (hardness test) (jika diperlukan)
    • Hasil pemeriksaan non-destruktif (NDT) seperti radiographic testing (RT), ultrasonic testing (UT), magnetic particle testing (MT), atau dye penetrant testing (PT)
  • Kesimpulan apakah test weld memenuhi kriteria penerimaan atau tidak.

3. Waktu Pembuatan¶

• WPS: Dibuat sebelum pekerjaan pengelasan dimulai. WPS harus tersedia dan disetujui sebelum tukang las mulai melakukan pengelasan produksi.
• PQR: Dibuat setelah test weld selesai dilakukan dan diuji. Proses pembuatan PQR melibatkan pelaksanaan test weld berdasarkan WPS, pengujian test weld, dan kemudian mendokumentasikan hasilnya dalam format PQR.

4. Sifat Dokumen¶

• WPS: Bersifat preskriptif atau instruksional. WPS memberikan perintah dan panduan tentang apa yang harus dilakukan dan bagaimana melakukannya dalam proses pengelasan.
• PQR: Bersifat deskriptif atau laporan. PQR mencatat dan melaporkan apa yang telah terjadi selama test weld dan apa hasil pengujiannya. PQR menggambarkan hasil dari pelaksanaan WPS.

5. Hubungan Validasi¶

• WPS: Membutuhkan PQR untuk validasi. Sebuah WPS tidak dianggap valid sampai ada PQR yang membuktikan bahwa WPS tersebut memang menghasilkan sambungan las yang memenuhi standar.
• PQR: Memvalidasi WPS. PQR adalah dokumen yang memberikan validasi terhadap WPS. Keberhasilan PQR menunjukkan bahwa WPS yang terkait adalah prosedur yang valid dan dapat digunakan untuk pengelasan produksi.

6. Penggunaan dalam Pekerjaan¶

• WPS: Digunakan sebagai panduan langsung bagi tukang las saat melakukan pengelasan produksi. Tukang las harus mengikuti instruksi dalam WPS agar pengelasan sesuai dengan standar.
• PQR: Digunakan sebagai referensi kualitas prosedur pengelasan. PQR tidak langsung digunakan di lapangan, tetapi menjadi dokumen pendukung yang membuktikan bahwa WPS yang digunakan sudah teruji dan valid. PQR seringkali dilampirkan bersama dengan WPS dalam dokumen proyek atau laporan kualitas.

Contoh Sederhana Hubungan WPS dan PQR¶

Bayangkan Anda ingin membuat kue bolu cokelat (sambungan las yang berkualitas).

• WPS (Resep Kue Bolu): Dokumen WPS adalah resep kue bolu cokelat Anda. Resep ini berisi daftar bahan-bahan (material las, filler metal) dan langkah-langkah pembuatan (parameter pengelasan, teknik pengelasan) secara detail. Misalnya, resep akan menyebutkan berapa gram tepung, berapa sendok cokelat bubuk, suhu oven, dan berapa lama waktu memanggang.
• Test Weld (Membuat Kue Uji Coba): Anda mengikuti resep (WPS) dan membuat satu loyang kue bolu (sambungan las uji coba). Ini adalah test weld.
• PQR (Catatan Hasil Uji Coba Kue): Setelah kue bolu matang, Anda mencicipinya (uji kualitas). PQR adalah catatan hasil uji coba kue bolu tersebut. Misalnya, Anda mencatat apakah kue bolu mengembang sempurna, teksturnya lembut, rasanya enak, dan tidak gosong. Jika kue bolu berhasil sesuai harapan, maka resep (WPS) tersebut dinyatakan valid.

Dalam analogi ini:

• Resep kue bolu = WPS
• Kue bolu uji coba = Test weld
• Catatan hasil uji coba kue = PQR
• Kue bolu yang enak dan sempurna = Sambungan las berkualitas yang memenuhi standar

Tips Memahami WPS dan PQR¶

Berikut beberapa tips untuk lebih memahami WPS dan PQR:

1. Baca dengan Seksama: Luangkan waktu untuk membaca WPS dan PQR dengan teliti. Perhatikan setiap detail dan pastikan Anda memahami semua informasi yang terkandung di dalamnya.
2. Pahami Tujuan Dokumen: Ingatlah bahwa WPS adalah instruksi dan PQR adalah bukti validasi. Memahami tujuan masing-masing dokumen akan membantu Anda memahami isinya.
3. Perhatikan Referensi Silang: WPS dan PQR selalu saling terkait. Perhatikan nomor referensi WPS yang tercantum dalam PQR dan sebaliknya. Ini akan membantu Anda melihat hubungan antara kedua dokumen.
4. Pelajari Parameter Pengelasan: Jika Anda bekerja di bidang pengelasan, pelajari parameter-parameter pengelasan yang umum tercantum dalam WPS. Pahami arti dan pengaruh masing-masing parameter terhadap kualitas las.
5. Pahami Jenis Pengujian: Kenali jenis-jenis pengujian yang umum dilakukan pada test weld untuk PQR, seperti uji tarik, uji lentur, dan NDT. Pahami apa yang diukur oleh setiap jenis pengujian dan bagaimana hasilnya diinterpretasikan.
6. Gunakan Sebagai Referensi: Jadikan WPS sebagai panduan utama saat melakukan pengelasan. Gunakan PQR sebagai referensi kualitas dan bukti bahwa prosedur yang Anda gunakan sudah teruji.
7. Jangan Ragu Bertanya: Jika ada hal yang tidak Anda pahami dalam WPS atau PQR, jangan ragu untuk bertanya kepada welding engineer, welding inspector, atau pihak yang lebih berpengalaman.

Kesimpulan¶

WPS dan PQR adalah dua dokumen yang sangat penting dalam industri pengelasan. WPS memberikan instruksi detail tentang bagaimana pengelasan harus dilakukan, sementara PQR membuktikan bahwa instruksi tersebut efektif dan menghasilkan sambungan las yang berkualitas. Memahami perbedaan dan hubungan antara WPS dan PQR adalah kunci untuk memastikan kualitas dan keamanan dalam pekerjaan pengelasan. Keduanya bekerja bersama untuk memastikan bahwa setiap sambungan las tidak hanya kuat secara struktural, tetapi juga memenuhi standar kualitas yang ketat. Dengan pemahaman yang baik tentang WPS dan PQR, profesional di bidang pengelasan dapat meningkatkan efisiensi kerja, mengurangi risiko kesalahan, dan menghasilkan pekerjaan pengelasan yang lebih berkualitas dan terpercaya.

Semoga artikel ini bermanfaat dan memberikan pemahaman yang lebih baik tentang perbedaan WPS dan PQR. Jika ada pertanyaan atau pengalaman menarik terkait WPS dan PQR, jangan ragu untuk berbagi di kolom komentar di bawah ini!
