WF vs H Beam: Apa Bedanya? Panduan Lengkap Buat Konstruksi!
Mengenal Lebih Dekat WF dan H Beam¶
Dalam dunia konstruksi, baja merupakan material yang sangat penting. Ada berbagai jenis baja struktural yang digunakan, dan dua di antaranya yang seringkali membingungkan adalah WF beam dan H beam. Meskipun keduanya terlihat mirip dan terbuat dari baja, ada perbedaan mendasar yang memengaruhi aplikasi dan kegunaannya. Mari kita telaah lebih dalam perbedaan antara WF beam dan H beam agar Anda tidak salah pilih untuk proyek konstruksi Anda.
Apa itu WF Beam?¶

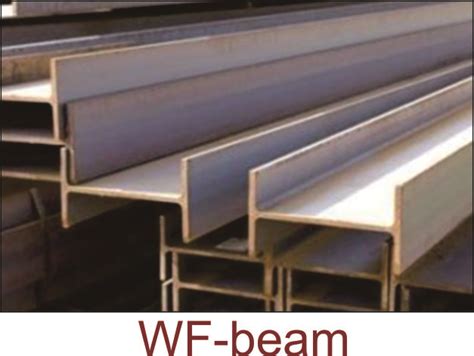

WF beam, atau Wide Flange beam, adalah profil baja struktural yang paling umum digunakan dalam konstruksi. Bentuknya menyerupai huruf “I” dengan flange (sayap) yang lebar dibandingkan dengan web (badan). WF beam dirancang untuk menahan beban lentur dan geser, sehingga sangat cocok untuk berbagai aplikasi struktural. Kelebihan utamanya adalah fleksibilitas desain dan ketersediaan yang luas di pasaran.
Image just for illustration
Apa itu H Beam?¶

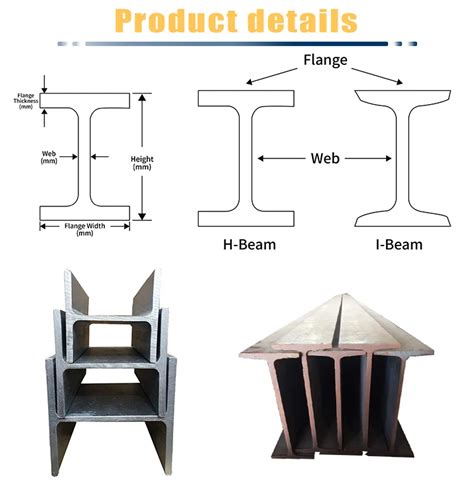

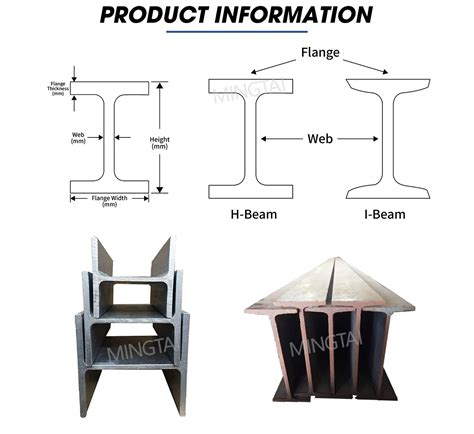

H beam, atau Hot Rolled beam, juga merupakan profil baja struktural berbentuk “H”. Perbedaan utama terletak pada proporsi dimensinya. H beam memiliki flange dan web yang hampir sama lebarnya, membentuk huruf “H” yang lebih simetris. Profil ini memberikan kekuatan yang merata di kedua sumbu, membuatnya ideal untuk aplikasi yang membutuhkan kekuatan kolom atau beban aksial yang tinggi. H beam seringkali digunakan dalam konstruksi berat dan bangunan bertingkat tinggi.
Image just for illustration
Perbedaan Utama WF dan H Beam¶
Meskipun sekilas tampak serupa, WF beam dan H beam memiliki perbedaan signifikan yang penting untuk dipahami sebelum memilih salah satu untuk proyek konstruksi Anda. Perbedaan ini mencakup bentuk, aplikasi, kekuatan, proses produksi, biaya, ukuran, kelebihan dan kekurangan, serta standar yang berlaku. Memahami perbedaan ini akan membantu Anda membuat keputusan yang tepat dan efisien.
Bentuk dan Profil¶
Perbedaan paling mencolok antara WF beam dan H beam terletak pada bentuk dan profil penampangnya. WF beam, seperti namanya Wide Flange, memiliki flange yang lebih lebar dibandingkan dengan web-nya. Ini memberikan profil “I” yang lebih jelas dan memanjang secara horizontal. Sebaliknya, H beam memiliki flange dan web yang hampir sama lebarnya, menciptakan profil “H” yang lebih persegi atau simetris.
Image just for illustration
Perbedaan bentuk ini bukan sekadar estetika. Lebar flange yang lebih besar pada WF beam memberikan momen inersia yang lebih tinggi terhadap sumbu horizontal. Ini berarti WF beam lebih efektif dalam menahan beban lentur dan defleksi pada arah horizontal. Sementara itu, bentuk H beam yang lebih simetris memberikan kekuatan yang seimbang pada kedua sumbu, membuatnya lebih tahan terhadap beban kolom dan tekuk.
Aplikasi dan Penggunaan¶

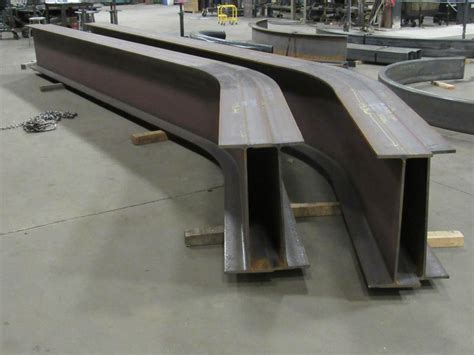

Perbedaan bentuk dan profil ini secara langsung memengaruhi aplikasi dan penggunaan WF beam dan H beam dalam konstruksi. WF beam, dengan kemampuan lenturnya yang baik, sangat cocok digunakan sebagai balok horizontal, girder, dan rafter dalam sistem rangka bangunan. Mereka sering ditemukan dalam konstruksi gedung perkantoran, pusat perbelanjaan, gudang, dan jembatan kecil. Fleksibilitas desain dan kemudahan fabrikasi membuat WF beam menjadi pilihan populer untuk berbagai proyek.
Image just for illustration
H beam, di sisi lain, lebih ideal untuk aplikasi yang membutuhkan kekuatan kolom dan beban aksial yang tinggi. Bentuknya yang simetris dan kekuatan yang merata membuatnya sangat baik dalam menahan beban vertikal dan mencegah tekuk. H beam sering digunakan sebagai kolom utama dalam bangunan bertingkat tinggi, piling pondasi, crane runway, dan struktur berat lainnya. Kekuatan dan stabilitas H beam menjadikannya pilihan utama untuk konstruksi yang membutuhkan keandalan struktural tinggi.
Image just for illustration
Secara ringkas, WF beam lebih umum digunakan untuk aplikasi balok dan lentur, sementara H beam lebih sering digunakan untuk aplikasi kolom dan beban aksial. Namun, penting untuk dicatat bahwa ada tumpang tindih dalam aplikasi ini, dan pemilihan antara WF dan H beam harus selalu didasarkan pada analisis struktural yang spesifik untuk setiap proyek.
Kekuatan dan Kapasitas Beban¶
Baik WF beam maupun H beam terbuat dari baja struktural dengan berbagai grade kekuatan. Namun, karena perbedaan bentuk dan profil, kapasitas beban dan kekuatan keduanya juga berbeda. WF beam, dengan flange yang lebih lebar, memiliki momen inersia yang lebih besar terhadap sumbu horizontal, yang berarti lebih kuat dalam menahan beban lentur pada arah tersebut. Ini menjadikannya pilihan yang baik untuk bentang panjang dan beban lentur yang signifikan.
Image just for illustration

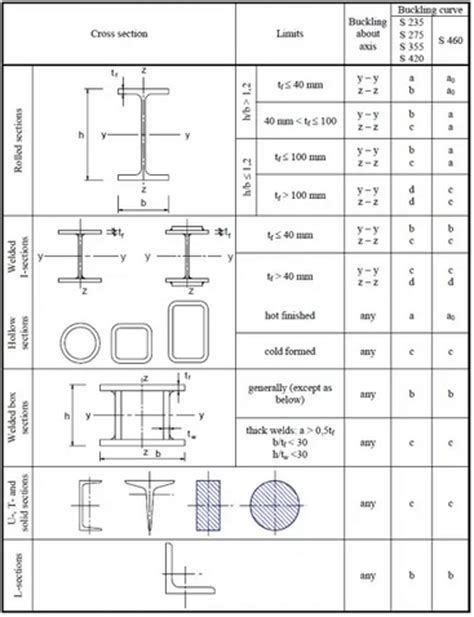

H beam, meskipun mungkin tidak sekuat WF beam dalam lentur pada sumbu horizontal, memiliki kekuatan yang lebih merata pada kedua sumbu. Bentuknya yang simetris dan web yang lebih tebal (dalam beberapa kasus) memberikan kekuatan yang lebih baik dalam menahan beban tekan aksial dan mencegah tekuk. Ini membuat H beam sangat efektif sebagai kolom yang menopang beban vertikal yang besar.
Image just for illustration
Penting untuk dicatat bahwa kekuatan dan kapasitas beban sebenarnya dari WF beam dan H beam sangat bergantung pada dimensi spesifik (tinggi, lebar flange, ketebalan web dan flange) dan grade baja yang digunakan. Perhitungan struktural yang tepat harus selalu dilakukan oleh insinyur sipil untuk memastikan pemilihan profil baja yang sesuai dengan kebutuhan beban dan keamanan proyek.
Proses Produksi¶

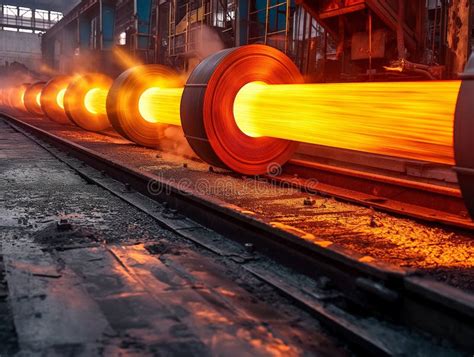

Proses produksi WF beam dan H beam pada dasarnya sama, yaitu melalui proses hot rolling. Billet baja dipanaskan hingga suhu tinggi dan kemudian dilewatkan melalui serangkaian roller untuk membentuk profil yang diinginkan. Proses hot rolling ini memberikan kekuatan dan integritas struktural yang baik pada kedua jenis profil baja.
Image just for illustration
Meskipun proses dasarnya sama, ada sedikit perbedaan dalam roller dan tahapan yang digunakan untuk membentuk profil WF beam dan H beam. Roller untuk WF beam dirancang untuk menghasilkan flange yang lebih lebar, sementara roller untuk H beam dirancang untuk menghasilkan flange dan web yang lebih simetris. Perbedaan ini mencerminkan perbedaan desain dan aplikasi akhir dari kedua jenis profil baja.
Biaya¶
Biaya WF beam dan H beam dapat bervariasi tergantung pada ukuran, grade baja, dan lokasi geografis. Secara umum, WF beam cenderung sedikit lebih murah dibandingkan H beam untuk ukuran dan grade baja yang sebanding. Hal ini karena WF beam lebih umum digunakan dan diproduksi dalam jumlah yang lebih besar, sehingga skala ekonominya lebih baik.
Image just for illustration
Namun, perbedaan biaya ini tidak selalu signifikan, dan faktor lain seperti biaya fabrikasi, transportasi, dan instalasi juga perlu dipertimbangkan dalam anggaran proyek secara keseluruhan. Dalam beberapa kasus, penggunaan H beam mungkin lebih hemat biaya dalam jangka panjang jika mempertimbangkan efisiensi struktural dan pengurangan kebutuhan material secara keseluruhan. Konsultasi dengan pemasok baja dan insinyur struktur dapat membantu mengoptimalkan biaya material dan desain.
Ukuran dan Dimensi¶
WF beam dan H beam tersedia dalam berbagai ukuran dan dimensi standar yang diatur oleh standar industri. Ukuran biasanya ditentukan oleh tinggi profil, lebar flange, dan berat per meter panjang. Produsen baja menerbitkan tabel dimensi yang komprehensif yang mencantumkan properti fisik dan mekanik dari berbagai ukuran WF beam dan H beam.
Image just for illustration
WF beam umumnya memiliki rentang ukuran yang lebih luas dibandingkan H beam, terutama dalam hal lebar flange. Ini mencerminkan aplikasi WF beam yang lebih beragam dan kebutuhan desain yang lebih fleksibel. H beam, meskipun rentang ukurannya lebih terbatas, tetap tersedia dalam ukuran yang cukup besar untuk memenuhi kebutuhan konstruksi berat dan bangunan bertingkat tinggi.
Ketika memilih ukuran WF beam atau H beam, penting untuk merujuk pada tabel dimensi yang dikeluarkan oleh produsen baja dan memastikan bahwa ukuran yang dipilih sesuai dengan perhitungan struktural dan standar yang berlaku. Penggunaan ukuran yang tidak tepat dapat membahayakan keamanan dan kinerja struktural bangunan.
Kelebihan dan Kekurangan¶
WF Beam
Kelebihan:
- Efisien untuk beban lentur: Desain wide flange memaksimalkan kekuatan lentur.
- Fleksibilitas desain: Tersedia dalam berbagai ukuran dan berat, memungkinkan desain yang fleksibel.
- Ketersediaan luas: Mudah ditemukan di pasaran dan diproduksi secara massal.
- Biaya relatif lebih rendah: Umumnya lebih ekonomis dibandingkan H beam.
- Mudah difabrikasi dan disambung: Proses fabrikasi dan penyambungan relatif sederhana.
Kekurangan:
- Kurang efisien untuk beban aksial: Tidak sekuat H beam dalam menahan beban tekan aksial.
- Rentan terhadap tekuk pada kolom panjang: Mungkin memerlukan perkuatan tambahan untuk kolom yang tinggi.
- Kurang simetris: Bentuk “I” kurang simetris dibandingkan “H”.
H Beam
Kelebihan:
- Kuat untuk beban aksial: Desain simetris dan web yang lebih tebal memberikan kekuatan kolom yang baik.
- Tahan terhadap tekuk: Lebih stabil terhadap tekuk dibandingkan WF beam, terutama pada kolom.
- Kekuatan merata: Kekuatan dan kekakuan seimbang pada kedua sumbu.
- Ideal untuk struktur berat: Cocok untuk konstruksi bangunan bertingkat tinggi dan struktur industri berat.
- Estetis: Bentuk “H” yang simetris seringkali dianggap lebih estetis.
Kekurangan:
- Kurang efisien untuk beban lentur: Tidak seoptimal WF beam dalam menahan beban lentur.
- Ketersediaan lebih terbatas: Mungkin tidak seluas WF beam dalam hal variasi ukuran dan ketersediaan.
- Biaya relatif lebih tinggi: Umumnya lebih mahal dibandingkan WF beam.
- Fabrikasi dan penyambungan lebih kompleks: Beberapa jenis sambungan mungkin lebih rumit.
Standar dan Spesifikasi¶
WF beam dan H beam diproduksi dan diuji sesuai dengan standar dan spesifikasi internasional dan nasional. Standar ini memastikan kualitas, keamanan, dan interoperabilitas produk baja struktural. Beberapa standar umum yang relevan meliputi:
- ASTM A36: Standar Amerika untuk baja karbon struktural.
- ASTM A572: Standar Amerika untuk baja paduan rendah berkekuatan tinggi.
- JIS G3101: Standar Jepang untuk baja struktural umum.
- SNI 07-0052-2006: Standar Nasional Indonesia untuk baja profil struktural.
Standar-standar ini mencakup persyaratan untuk komposisi kimia, sifat mekanik (kekuatan tarik, kekuatan luluh, elongasi), dimensi, toleransi, dan metode pengujian. Memastikan bahwa WF beam dan H beam yang digunakan memenuhi standar yang relevan sangat penting untuk menjamin kualitas dan keamanan konstruksi. Sertifikat material dan laporan pengujian harus diperoleh dari pemasok baja sebagai bukti kepatuhan terhadap standar.
Tips Memilih WF atau H Beam yang Tepat¶
Memilih antara WF beam dan H beam untuk proyek konstruksi Anda memerlukan pertimbangan yang cermat terhadap berbagai faktor. Berikut adalah beberapa tips untuk membantu Anda membuat keputusan yang tepat:
Pertimbangkan Beban dan Struktur¶
Langkah pertama adalah memahami jenis beban yang akan ditanggung oleh struktur dan bagaimana beban tersebut didistribusikan. Jika struktur terutama menahan beban lentur horizontal, seperti pada balok lantai atau atap, WF beam mungkin menjadi pilihan yang lebih efisien. Jika struktur menahan beban vertikal dominan dan beban aksial, seperti pada kolom bangunan bertingkat, H beam mungkin lebih sesuai.
Analisis struktural yang dilakukan oleh insinyur sipil sangat penting untuk menentukan jenis dan ukuran profil baja yang optimal. Perhitungan struktural akan mempertimbangkan beban mati, beban hidup, beban angin, beban gempa (jika relevan), dan faktor keamanan yang diperlukan. Hasil analisis ini akan memberikan panduan yang jelas dalam pemilihan WF beam atau H beam.
Perhatikan Anggaran¶
Biaya material merupakan komponen penting dalam anggaran proyek konstruksi. Meskipun WF beam umumnya sedikit lebih murah, perbedaan biaya antara WF beam dan H beam mungkin tidak signifikan dalam total biaya proyek. Selain biaya material, pertimbangkan juga biaya fabrikasi, transportasi, instalasi, dan pemeliharaan jangka panjang.
Dalam beberapa kasus, penggunaan H beam yang lebih kuat dan efisien secara struktural dapat mengurangi jumlah material yang dibutuhkan secara keseluruhan, sehingga berpotensi menghemat biaya dalam jangka panjang. Evaluasi biaya keseluruhan proyek, bukan hanya biaya per unit material, untuk membuat keputusan yang paling hemat biaya.
Konsultasikan dengan Profesional¶
Jika Anda tidak yakin jenis profil baja mana yang paling tepat untuk proyek Anda, jangan ragu untuk berkonsultasi dengan insinyur sipil atau arsitek. Profesional ini memiliki pengetahuan dan pengalaman untuk menganalisis kebutuhan struktural proyek Anda dan memberikan rekomendasi yang tepat. Mereka juga dapat membantu Anda memilih ukuran dan grade baja yang optimal, serta memastikan kepatuhan terhadap standar dan peraturan bangunan yang berlaku.
Konsultasi dengan profesional tidak hanya membantu Anda memilih material yang tepat, tetapi juga dapat mengoptimalkan desain struktural secara keseluruhan, meningkatkan efisiensi, dan mengurangi risiko kesalahan atau masalah di kemudian hari. Investasi dalam konsultasi profesional adalah langkah cerdas untuk memastikan keberhasilan dan keamanan proyek konstruksi Anda.
Kesimpulan¶
WF beam dan H beam adalah dua jenis profil baja struktural yang penting dalam industri konstruksi. Meskipun keduanya terbuat dari baja dan memiliki bentuk dasar “I” atau “H”, perbedaan signifikan dalam bentuk, aplikasi, kekuatan, dan karakteristik lainnya membedakan keduanya. Memahami perbedaan ini sangat penting untuk memilih profil baja yang tepat untuk setiap proyek konstruksi.
WF beam, dengan flange yang lebar, ideal untuk aplikasi balok dan beban lentur. H beam, dengan bentuk simetris, lebih cocok untuk aplikasi kolom dan beban aksial. Pemilihan antara WF beam dan H beam harus didasarkan pada analisis struktural yang cermat, mempertimbangkan beban, anggaran, dan konsultasi dengan profesional. Dengan pemahaman yang baik tentang perbedaan antara WF beam dan H beam, Anda dapat membuat keputusan yang tepat dan membangun struktur yang aman, efisien, dan tahan lama.
Jika Anda memiliki pertanyaan lebih lanjut atau pengalaman terkait penggunaan WF beam dan H beam, jangan ragu untuk berbagi di kolom komentar di bawah ini! Mari berdiskusi dan saling belajar untuk meningkatkan pengetahuan kita dalam dunia konstruksi baja.
