VCC vs VDD: Apa Bedanya? Panduan Simpel Buat Pemula Elektronika!
Mengenal VCC dan VDD: Apa Sih Mereka?¶
Dalam dunia elektronika, kita sering mendengar istilah VCC dan VDD. Mungkin bagi sebagian orang yang baru terjun ke dunia ini, kedua istilah ini terdengar membingungkan dan bahkan dianggap sama saja. Padahal, meskipun keduanya berkaitan dengan sumber tegangan, ada perbedaan mendasar di antara keduanya. Yuk, kita bedah satu per satu biar nggak ketukar lagi!
VCC: Sumber Daya untuk Komponen Bipolar¶
VCC adalah singkatan dari Voltage Common Collector. Istilah ini umumnya digunakan untuk menandakan sumber tegangan positif yang terhubung ke collector transistor bipolar junction (BJT) dalam sebuah rangkaian. Komponen bipolar, seperti transistor BJT, adalah jenis transistor yang bekerja dengan dua jenis pembawa muatan, yaitu elektron dan hole. Dalam rangkaian dengan transistor BJT, VCC menjadi sumber daya utama untuk mengaktifkan dan mengoperasikan komponen-komponen tersebut.
Image just for illustration
VDD: Sumber Daya untuk Komponen CMOS¶

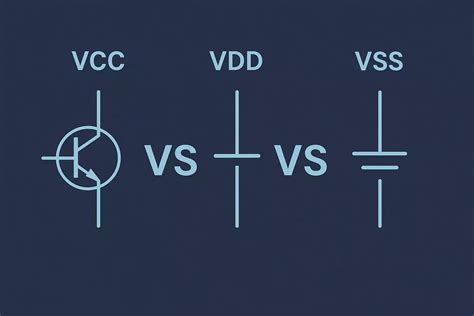

Sementara itu, VDD merupakan singkatan dari Voltage Drain Drain. Istilah ini lebih sering digunakan untuk menunjukkan sumber tegangan positif yang terhubung ke drain transistor Metal-Oxide-Semiconductor Field-Effect Transistor (MOSFET), khususnya jenis CMOS (Complementary Metal-Oxide-Semiconductor). Komponen CMOS, seperti integrated circuit (IC) digital modern, menggunakan MOSFET sebagai komponen utamanya. VDD berfungsi sebagai sumber daya untuk mengaktifkan dan menjalankan logika serta fungsi-fungsi yang ada dalam IC CMOS tersebut.
Image just for illustration
Perbedaan Mendasar Antara VCC dan VDD¶
Meskipun keduanya sama-sama merupakan simbol untuk sumber tegangan positif, perbedaan utama antara VCC dan VDD terletak pada jenis komponen atau teknologi semikonduktor yang mereka suplai. Perbedaan ini muncul dari sejarah perkembangan teknologi elektronika dan karakteristik masing-masing jenis transistor. Mari kita lihat perbedaan-perbedaan mendasar tersebut lebih detail.
Jenis Transistor yang Digunakan¶

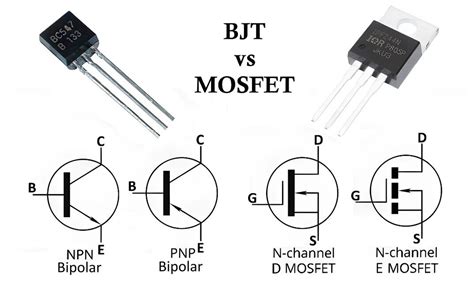

Perbedaan paling mendasar adalah jenis transistor yang diasosiasikan dengan masing-masing istilah. VCC secara historis dan konvensional digunakan untuk rangkaian yang menggunakan transistor bipolar junction (BJT). Sedangkan VDD digunakan untuk rangkaian yang menggunakan transistor MOSFET, terutama jenis CMOS. Perbedaan jenis transistor ini mempengaruhi karakteristik rangkaian dan cara kerja sumber tegangan.
Image just for illustration

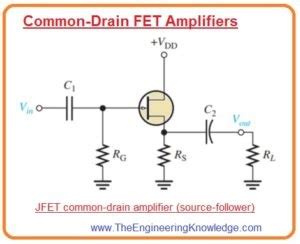

Asal Usul Penamaan¶
Nama VCC berasal dari konfigurasi umum transistor BJT common collector (juga dikenal sebagai emitter follower). Dalam konfigurasi ini, collector transistor biasanya terhubung ke tegangan positif, dan istilah VCC pun lahir untuk menamakan tegangan tersebut. Sementara itu, VDD berasal dari konfigurasi transistor MOSFET common drain (juga dikenal sebagai source follower). Mirip dengan VCC, drain transistor MOSFET dalam konfigurasi ini sering terhubung ke tegangan positif, sehingga dinamakan VDD.
Image just for illustration
Fungsi dan Aplikasi Utama¶
Dalam praktiknya, VCC sering dikaitkan dengan rangkaian analog atau rangkaian digital yang lebih tua yang menggunakan teknologi bipolar TTL (Transistor-Transistor Logic). Contoh aplikasinya bisa ditemukan pada rangkaian amplifier audio, regulator tegangan linier, dan beberapa jenis gerbang logika TTL. Di sisi lain, VDD lebih umum digunakan dalam rangkaian digital modern yang berbasis teknologi CMOS, seperti microcontroller, microprocessor, FPGA, dan memori. Hampir semua perangkat elektronik digital saat ini menggunakan VDD sebagai sumber daya utama karena efisiensi dan kepadatan integrasi CMOS yang tinggi.
Image just for illustration
Persamaan Antara VCC dan VDD: Bukan Musuh Tapi Teman!¶
Meskipun ada perbedaan dalam penggunaan dan asal usul istilah, penting untuk diingat bahwa VCC dan VDD memiliki persamaan mendasar. Keduanya pada dasarnya adalah sumber tegangan positif yang berfungsi untuk memberikan daya pada rangkaian elektronika. Jangan sampai kita terjebak dalam perbedaan istilah dan melupakan fungsi inti dari keduanya.
Sama-sama Sumber Tegangan¶

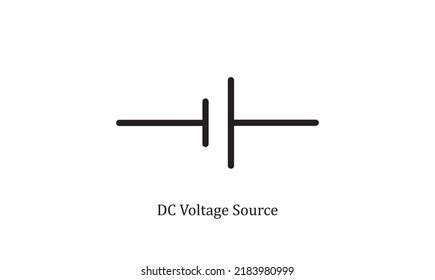

Baik VCC maupun VDD, keduanya merepresentasikan sumber tegangan positif dalam rangkaian. Dalam diagram skematik, keduanya sering digambarkan dengan simbol panah atau simbol sumber tegangan DC. Fungsi utama keduanya adalah menyediakan energi listrik yang dibutuhkan oleh komponen aktif dalam rangkaian agar dapat berfungsi dengan semestinya. Tanpa VCC atau VDD, rangkaian elektronika tidak akan bisa bekerja.
Image just for illustration
Penting untuk Operasi Rangkaian¶
Keberadaan VCC dan VDD sangat krusial untuk memastikan operasi rangkaian elektronika. Tegangan dari sumber daya ini digunakan untuk membiaskan transistor, mengaktifkan gerbang logika, memberi daya pada IC, dan menjalankan berbagai fungsi lainnya. Besarnya tegangan VCC atau VDD harus sesuai dengan spesifikasi komponen yang digunakan agar rangkaian dapat bekerja dengan optimal dan tidak mengalami kerusakan.
Image just for illustration

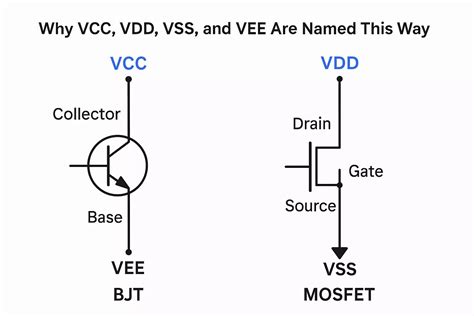

Bisa Saling Menggantikan (dalam Kondisi Tertentu)¶
Dalam beberapa situasi, terutama dalam rangkaian digital modern yang didominasi CMOS, istilah VCC dan VDD seringkali digunakan secara bergantian. Ini karena banyak IC CMOS modern menggunakan pin VCC sebagai input tegangan daya, meskipun secara teknis seharusnya VDD. Dalam konteks ini, VCC sering diartikan sebagai Voltage Common Circuit atau Voltage for Common Components secara lebih umum. Namun, penting untuk selalu merujuk pada datasheet komponen untuk memastikan terminologi yang tepat dan tegangan yang sesuai.
Image just for illustration
Kapan Menggunakan VCC dan Kapan VDD? Panduan Praktis¶
Meskipun dalam praktik penggunaan VCC dan VDD bisa sedikit fleksibel, ada beberapa panduan umum yang bisa membantu kita menentukan istilah yang lebih tepat untuk digunakan. Panduan ini lebih didasarkan pada jenis rangkaian dan komponen yang kita gunakan.

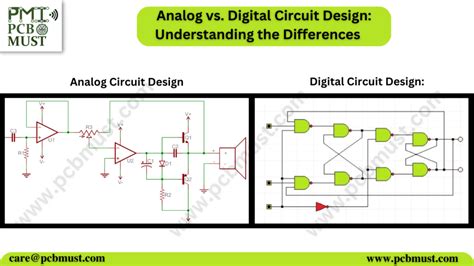

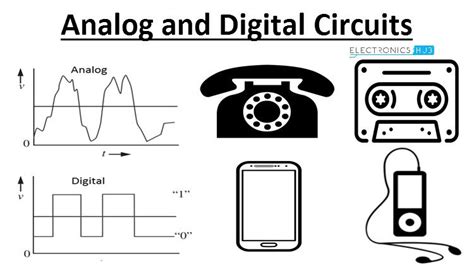

Rangkaian Digital vs. Analog¶
Secara umum, jika kita bekerja dengan rangkaian analog atau rangkaian digital yang menggunakan teknologi bipolar (TTL), istilah VCC lebih tepat digunakan. Sebaliknya, untuk rangkaian digital modern yang berbasis CMOS, istilah VDD lebih disarankan. Namun, perlu diingat bahwa dalam dokumentasi atau datasheet komponen, istilah yang digunakan bisa bervariasi, jadi selalu periksa spesifikasi komponen.
Image just for illustration
Pertimbangan Desain Rangkaian¶
Dalam desain rangkaian yang kompleks, kadang-kadang kita menemukan situasi di mana terdapat campuran komponen bipolar dan CMOS. Dalam kasus seperti ini, kita mungkin akan melihat kedua istilah VCC dan VDD digunakan dalam skematik yang sama. Biasanya, VCC akan merujuk pada sumber daya untuk komponen bipolar, sementara VDD akan merujuk pada sumber daya untuk komponen CMOS. Pemisahan ini membantu dalam memahami distribusi daya dan potensi level tegangan yang berbeda untuk bagian rangkaian yang berbeda.
Image just for illustration

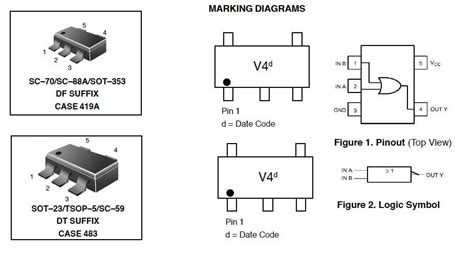

Datasheet dan Spesifikasi Komponen¶
Cara terbaik untuk memastikan penggunaan istilah yang tepat adalah dengan selalu merujuk pada datasheet komponen. Datasheet akan memberikan informasi yang jelas mengenai pin daya yang digunakan, terminologi yang dipakai (VCC, VDD, atau istilah lain seperti Vsupply, Vpower, dll.), dan rentang tegangan operasi yang direkomendasikan. Dengan membaca datasheet, kita bisa menghindari kebingungan dan memastikan rangkaian kita dirancang dengan benar.
Image just for illustration
Fakta Menarik Seputar VCC dan VDD¶
Selain perbedaan teknis dan penggunaan praktis, ada beberapa fakta menarik seputar evolusi istilah VCC dan VDD dalam dunia elektronika. Memahami sejarah dan perkembangan terminologi ini bisa memberikan perspektif yang lebih luas tentang dunia elektronika.
Evolusi Penamaan dalam Elektronika¶
Penggunaan istilah VCC dan VDD mencerminkan perkembangan teknologi semikonduktor. Pada awal perkembangan elektronika transistor, teknologi bipolar (BJT) lebih dominan, sehingga istilah VCC menjadi lebih umum. Seiring dengan kemajuan teknologi dan popularitas CMOS, istilah VDD mulai lebih sering digunakan, terutama dalam konteks rangkaian digital. Pergeseran ini menunjukkan bagaimana terminologi dalam elektronika berkembang seiring dengan inovasi teknologi.
Image just for illustration
Standarisasi Simbol dan Terminologi¶

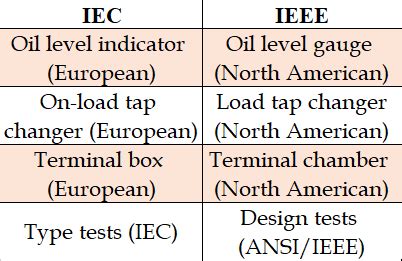

Organisasi standarisasi seperti IEEE dan IEC berperan dalam standarisasi simbol dan terminologi dalam elektronika, termasuk untuk sumber tegangan. Meskipun VCC dan VDD masih umum digunakan, standar modern cenderung lebih menekankan pada penggunaan istilah yang lebih generik seperti Vsupply atau Vpower, dan simbol sumber tegangan yang jelas. Standarisasi ini bertujuan untuk mengurangi ambiguitas dan mempermudah komunikasi antar insinyur dan teknisi elektronika di seluruh dunia.
Image just for illustration
Peran Penting dalam Pengembangan Teknologi¶
VCC dan VDD, sebagai sumber daya utama, memainkan peran sentral dalam pengembangan teknologi elektronika. Kemampuan untuk menyediakan tegangan yang stabil dan efisien adalah kunci untuk menciptakan rangkaian yang handal dan berkinerja tinggi. Inovasi dalam teknologi sumber daya, seperti regulator tegangan switching dan manajemen daya pada chip, terus berkembang untuk memenuhi kebutuhan perangkat elektronik modern yang semakin kompleks dan hemat energi.
Image just for illustration
Tips Menghindari Kebingungan VCC dan VDD¶
Kebingungan antara VCC dan VDD memang sering terjadi, terutama bagi pemula. Namun, ada beberapa tips sederhana yang bisa kita terapkan untuk meminimalkan kebingungan dan menggunakan istilah yang tepat.
Baca Datasheet dengan Teliti¶
Tips paling penting adalah selalu membaca datasheet komponen dengan teliti. Datasheet adalah sumber informasi utama yang paling akurat mengenai spesifikasi dan terminologi yang digunakan oleh produsen komponen. Perhatikan bagian pin configuration dan absolute maximum ratings untuk mengetahui pin daya dan rentang tegangan yang direkomendasikan.
Image just for illustration

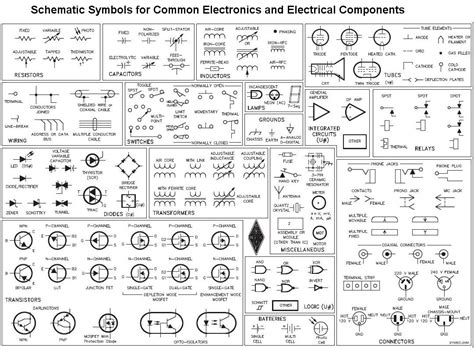

Gunakan Simbol yang Konsisten¶
Dalam membuat skematik rangkaian, usahakan untuk menggunakan simbol dan label yang konsisten. Jika Anda menggunakan VDD untuk sumber daya CMOS, gunakan VDD secara konsisten di seluruh skematik untuk komponen CMOS lainnya. Konsistensi ini akan membantu Anda dan orang lain yang membaca skematik untuk memahami desain rangkaian dengan lebih mudah.
Image just for illustration

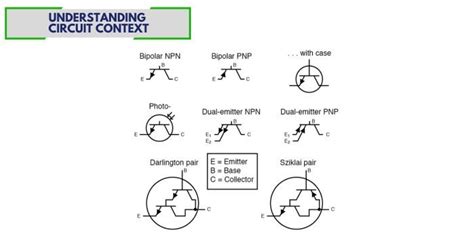

Pahami Konteks Rangkaian¶
Pahami jenis rangkaian yang sedang Anda kerjakan. Apakah itu rangkaian analog, rangkaian digital CMOS, atau campuran keduanya? Memahami konteks rangkaian akan membantu Anda menentukan istilah yang lebih tepat untuk digunakan. Jika Anda tidak yakin, lebih baik merujuk pada datasheet atau dokumentasi terkait.
Image just for illustration
Kesimpulan: VCC dan VDD itu Saudara Kandung di Dunia Elektronika¶
Jadi, meskipun ada perbedaan historis dan teknis antara VCC dan VDD, pada dasarnya keduanya adalah sumber tegangan positif yang vital dalam rangkaian elektronika. Perbedaan utama terletak pada asosiasi historis dengan jenis transistor (BJT untuk VCC dan MOSFET untuk VDD) dan aplikasi (analog/TTL untuk VCC dan CMOS digital untuk VDD).
Ringkasan Perbedaan dan Persamaan¶
Perbedaan Utama:
- VCC: Untuk rangkaian dengan transistor Bipolar Junction (BJT). Berasal dari Voltage Common Collector. Lebih sering digunakan pada rangkaian analog dan TTL.
- VDD: Untuk rangkaian dengan transistor MOSFET (terutama CMOS). Berasal dari Voltage Drain Drain. Lebih sering digunakan pada rangkaian digital CMOS modern.
Persamaan:
- Keduanya adalah sumber tegangan positif.
- Keduanya penting untuk operasi rangkaian.
- Dalam beberapa konteks, bisa digunakan bergantian (terutama dalam CMOS digital).
Image just for illustration
Pentingnya Memahami Terminologi Elektronika¶

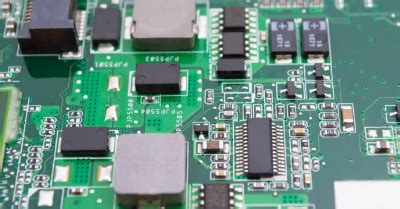

Memahami perbedaan dan persamaan antara VCC dan VDD adalah bagian penting dari memahami terminologi elektronika secara keseluruhan. Dengan memahami terminologi yang tepat, kita dapat berkomunikasi dengan lebih efektif dengan sesama profesional elektronika, membaca dokumentasi teknis dengan lebih baik, dan merancang rangkaian yang lebih akurat dan handal.
Image just for illustration
Semoga artikel ini membantu kamu memahami perbedaan antara VCC dan VDD ya! Jangan ragu untuk bertanya atau berbagi pengalaman kamu di kolom komentar di bawah. Yuk, diskusi lebih lanjut!
