QPSK vs QAM: Kupas Tuntas Perbedaan dan Keunggulan Masing-Masing!

Updated: • 0 • min read
Table of Contents

Dunia komunikasi digital itu luas banget, dan di dalamnya ada banyak banget teknik keren buat ngirim data. Nah, kalau kamu pernah denger istilah QPSK dan QAM, mungkin kamu penasaran, sebenernya apa sih bedanya? Tenang, di artikel ini kita bakal bahas tuntas perbedaan antara dua teknik modulasi digital ini, biar kamu makin paham dan nggak bingung lagi. Yuk, langsung aja kita mulai!

Mengenal Lebih Dekat QPSK

Apa Itu QPSK?

QPSK atau Quadrature Phase Shift Keying adalah salah satu teknik modulasi digital yang cukup populer. Modulasi ini termasuk dalam jenis Phase Shift Keying (PSK), yang artinya informasi dikodekan dengan cara mengubah-ubah fasa dari sinyal pembawa. Simpelnya, QPSK ini kayak mainan fasa sinyal, tapi mainannya pintar karena bisa ngirim data.

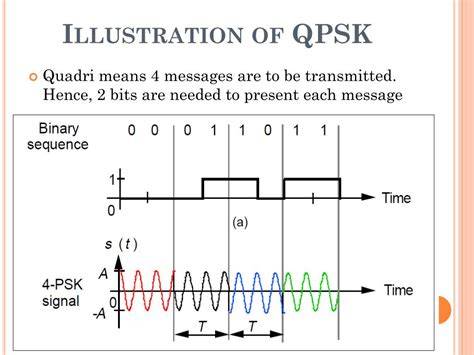

Apa Itu QPSK
Image just for illustration

Dalam QPSK, ada empat kemungkinan fasa sinyal yang digunakan untuk merepresentasikan data. Keempat fasa ini biasanya dipisahkan dengan sudut 90 derajat satu sama lain. Karena ada empat fasa, setiap simbol QPSK bisa membawa dua bit data sekaligus. Ini lebih efisien daripada teknik modulasi yang lebih sederhana seperti BPSK (Binary Phase Shift Keying) yang cuma bisa bawa satu bit per simbol.

Cara Kerja QPSK

Bayangin kamu punya jam dinding. Di QPSK, jarum jam ini cuma bisa nunjuk ke empat angka aja, misalnya angka 12, 3, 6, dan 9. Setiap posisi jarum jam ini merepresentasikan kombinasi dua bit data. Misalnya:

  • Posisi 12: 00
  • Posisi 3: 01
  • Posisi 6: 10
  • Posisi 9: 11

Nah, saat kita mau ngirim data, kita ubah-ubah posisi jarum jam ini sesuai dengan urutan bit yang mau kita kirim. Di sisi penerima, alat penerima akan membaca posisi jarum jam dan menerjemahkannya kembali jadi bit data. Proses ini terjadi dengan sangat cepat, sehingga kita bisa ngirim data dalam jumlah besar.

Kelebihan dan Kekurangan QPSK

Setiap teknologi pasti punya sisi positif dan negatif, termasuk QPSK. Berikut ini beberapa kelebihan dan kekurangan QPSK:

Kelebihan QPSK:

  • Efisiensi Spektral: QPSK lebih efisien daripada BPSK karena bisa mengirimkan dua bit data per simbol. Ini berarti kita bisa ngirim data lebih banyak dalam bandwidth yang sama.
  • Implementasi Relatif Sederhana: Dibandingkan teknik modulasi yang lebih kompleks, QPSK relatif lebih mudah diimplementasikan. Ini berarti perangkat yang menggunakan QPSK biasanya lebih murah dan lebih mudah dirancang.
  • Robust Terhadap Noise: QPSK lumayan tahan terhadap gangguan noise atau derau. Ini karena perbedaan fasa antar simbol cukup besar (90 derajat), sehingga lebih mudah dibedakan oleh penerima meskipun ada sedikit noise.

Kekurangan QPSK:

  • Tidak Seefisien QAM: Dibandingkan QAM, QPSK masih kalah efisien dalam hal spektral. QAM bisa mengirimkan lebih banyak bit per simbol, sehingga lebih hemat bandwidth untuk kecepatan data yang sama.
  • Keterbatasan Kecepatan Data: Karena hanya menggunakan empat fasa, QPSK punya batasan dalam hal kecepatan data yang bisa dicapai, terutama jika dibandingkan dengan varian QAM yang lebih tinggi.

Contoh Penggunaan QPSK

QPSK banyak digunakan dalam berbagai aplikasi komunikasi digital, terutama yang butuh keseimbangan antara efisiensi spektral, ketahanan terhadap noise, dan kompleksitas implementasi yang wajar. Beberapa contoh penggunaan QPSK antara lain:

  • Komunikasi Satelit: QPSK sering dipakai dalam sistem komunikasi satelit karena kehandalannya dalam kondisi sinyal yang mungkin kurang ideal.
  • Wi-Fi: Standar Wi-Fi seperti 802.11a, 802.11g, dan beberapa varian 802.11n menggunakan QPSK sebagai salah satu opsi modulasi.
  • Televisi Digital: Beberapa sistem televisi digital juga menggunakan QPSK untuk mentransmisikan sinyal video dan audio.
  • Komunikasi Seluler: Meskipun standar seluler modern lebih banyak menggunakan QAM, QPSK juga masih relevan dalam beberapa aplikasi dan kondisi tertentu.

Mengenal Lebih Dekat QAM

Apa Itu QAM?

QAM atau Quadrature Amplitude Modulation adalah teknik modulasi digital yang lebih canggih daripada QPSK. Kalau QPSK cuma mainan fasa, QAM ini mainan fasa dan amplitudo sekaligus. Ini memungkinkan QAM untuk mengirimkan data lebih banyak per simbol, sehingga lebih efisien dalam penggunaan bandwidth.

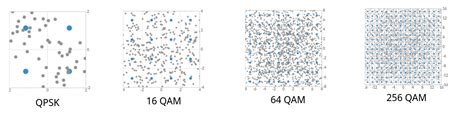

Apa Itu QAM
Image just for illustration

Dalam QAM, data dikodekan dengan cara memvariasikan amplitudo dan fasa sinyal pembawa secara bersamaan. Dengan menggabungkan kedua parameter ini, QAM bisa menciptakan lebih banyak kemungkinan simbol sinyal dibandingkan QPSK. Semakin banyak kemungkinan simbol, semakin banyak bit data yang bisa dibawa per simbol.

Cara Kerja QAM

Masih ingat analogi jam dinding tadi? Nah, kalau di QAM, jam dinding ini nggak cuma jarumnya yang bisa berubah posisi, tapi juga panjang jarumnya. Panjang jarum ini merepresentasikan amplitudo, sementara posisi jarum (sudut) merepresentasikan fasa. Dengan kombinasi panjang dan posisi jarum, kita bisa punya lebih banyak kemungkinan simbol.

Misalnya, dalam 16-QAM, ada 16 kemungkinan kombinasi amplitudo dan fasa. Setiap kombinasi ini merepresentasikan empat bit data. Semakin tinggi level QAM (misalnya 64-QAM, 256-QAM, dan seterusnya), semakin banyak kombinasi yang tersedia, dan semakin banyak bit data yang bisa dibawa per simbol.

Jenis-Jenis QAM

QAM punya beberapa varian, tergantung jumlah titik konstelasi atau jumlah kemungkinan simbol yang digunakan. Beberapa jenis QAM yang umum adalah:

  • 16-QAM: Memiliki 16 titik konstelasi, membawa 4 bit per simbol.
  • 64-QAM: Memiliki 64 titik konstelasi, membawa 6 bit per simbol.
  • 256-QAM: Memiliki 256 titik konstelasi, membawa 8 bit per simbol.
  • 1024-QAM: Memiliki 1024 titik konstelasi, membawa 10 bit per simbol.
  • 4096-QAM: Memiliki 4096 titik konstelasi, membawa 12 bit per simbol.

Semakin tinggi angka di depan QAM, semakin tinggi efisiensi spektralnya, tapi juga semakin rentan terhadap noise. Pemilihan jenis QAM yang tepat tergantung pada kondisi kanal komunikasi dan kebutuhan kecepatan data.

Kelebihan dan Kekurangan QAM

QAM juga punya kelebihan dan kekurangan yang perlu dipertimbangkan:

Kelebihan QAM:

  • Efisiensi Spektral Tinggi: QAM jauh lebih efisien daripada QPSK dalam hal spektral. Dengan QAM, kita bisa ngirim data lebih banyak dalam bandwidth yang sama, atau menggunakan bandwidth yang lebih kecil untuk kecepatan data yang sama.
  • Kecepatan Data Tinggi: Karena efisiensi spektralnya tinggi, QAM bisa mencapai kecepatan data yang lebih tinggi dibandingkan QPSK. Ini penting banget untuk aplikasi yang butuh bandwidth besar seperti streaming video berkualitas tinggi atau download file besar.

Kekurangan QAM:

  • Lebih Kompleks: Implementasi QAM lebih kompleks daripada QPSK. Perangkat yang menggunakan QAM biasanya lebih mahal dan lebih rumit desainnya.
  • Lebih Rentan Terhadap Noise: QAM lebih sensitif terhadap noise dibandingkan QPSK. Karena titik-titik konstelasi QAM lebih rapat, noise kecil aja bisa bikin penerima salah mengartikan simbol. Semakin tinggi level QAM, semakin rentan terhadap noise.
  • Butuh SNR Lebih Tinggi: Untuk bekerja dengan baik, QAM membutuhkan Signal-to-Noise Ratio (SNR) yang lebih tinggi dibandingkan QPSK. Ini berarti kualitas sinyal harus lebih baik agar QAM bisa bekerja optimal.

Contoh Penggunaan QAM

QAM banyak digunakan dalam aplikasi yang butuh kecepatan data tinggi dan efisiensi spektral, meskipun dengan konsekuensi kompleksitas dan sensitivitas terhadap noise yang lebih tinggi. Beberapa contoh penggunaan QAM antara lain:

  • Wi-Fi: Standar Wi-Fi terbaru seperti 802.11ac dan 802.11ax (Wi-Fi 6) banyak menggunakan QAM tinggi (hingga 1024-QAM atau bahkan lebih tinggi) untuk mencapai kecepatan data gigabit.
  • DOCSIS (Cable Internet): Teknologi DOCSIS yang digunakan untuk internet kabel juga menggunakan QAM tinggi untuk mentransmisikan data dengan kecepatan tinggi melalui jaringan kabel.
  • Komunikasi Seluler 4G dan 5G: Standar seluler 4G LTE dan 5G menggunakan QAM tinggi (seperti 64-QAM, 256-QAM, dan lebih tinggi) untuk meningkatkan kecepatan download dan upload.
  • Broadband Fixed Wireless Access: Sistem akses internet nirkabel tetap broadband juga sering menggunakan QAM untuk memberikan layanan internet berkecepatan tinggi.

Perbedaan Utama QPSK dan QAM

Setelah membahas masing-masing teknik, sekarang kita rangkum perbedaan utama antara QPSK dan QAM dalam beberapa poin penting:

  1. Prinsip Modulasi:

    • QPSK: Modulasi fasa (Phase Shift Keying) saja.
    • QAM: Modulasi fasa dan amplitudo (Quadrature Amplitude Modulation).

  2. Jumlah Titik Konstelasi:

    • QPSK: 4 titik konstelasi.
    • QAM: Bervariasi (16, 64, 256, 1024, dst.). Semakin tinggi level QAM, semakin banyak titik konstelasi.

  3. Bit per Simbol:

    • QPSK: 2 bit per simbol.
    • QAM: Tergantung level QAM (16-QAM: 4 bit, 64-QAM: 6 bit, dst.).

  4. Efisiensi Spektral:

    • QPSK: Lebih rendah.
    • QAM: Lebih tinggi.

  5. Kecepatan Data:

    • QPSK: Lebih rendah.
    • QAM: Lebih tinggi.

  6. Kompleksitas Implementasi:

    • QPSK: Lebih sederhana.
    • QAM: Lebih kompleks.

  7. Sensitivitas Terhadap Noise:

    • QPSK: Lebih tahan terhadap noise.
    • QAM: Lebih rentan terhadap noise.

  8. Kebutuhan SNR:

    • QPSK: Membutuhkan SNR lebih rendah.
    • QAM: Membutuhkan SNR lebih tinggi.
Fitur QPSK QAM
Prinsip Modulasi Fasa saja Fasa dan Amplitudo
Titik Konstelasi 4 16, 64, 256, dst.
Bit per Simbol 2 4, 6, 8, dst.
Efisiensi Spektral Rendah Tinggi
Kecepatan Data Rendah Tinggi
Kompleksitas Sederhana Kompleks
Sensitivitas Noise Lebih Tahan Lebih Rentan
Kebutuhan SNR Rendah Tinggi

Kapan Memilih QPSK atau QAM?

Pemilihan antara QPSK dan QAM tergantung pada kebutuhan aplikasi dan kondisi kanal komunikasi. Berikut beberapa panduan umum:

Pilih QPSK jika:

  • Prioritas Utama adalah Robustness: Jika kanal komunikasi rentan terhadap noise atau gangguan lain, QPSK adalah pilihan yang lebih baik karena lebih tahan terhadap noise.
  • Implementasi Sederhana dan Murah: Jika biaya dan kompleksitas implementasi menjadi pertimbangan utama, QPSK lebih menguntungkan karena lebih sederhana dan murah.
  • Kecepatan Data Tidak Terlalu Tinggi: Jika kebutuhan kecepatan data tidak terlalu tinggi, QPSK sudah cukup memadai dan menawarkan solusi yang lebih handal.
  • Contoh Aplikasi: Komunikasi satelit, sistem kontrol jarak jauh, aplikasi dengan bandwidth terbatas.

Pilih QAM jika:

  • Prioritas Utama adalah Efisiensi Spektral dan Kecepatan Data: Jika bandwidth terbatas dan kebutuhan kecepatan data tinggi, QAM adalah pilihan yang lebih baik karena lebih efisien dalam penggunaan bandwidth dan bisa mencapai kecepatan data yang lebih tinggi.
  • Kualitas Sinyal Baik (SNR Tinggi): Jika kanal komunikasi memiliki kualitas sinyal yang baik dan noise relatif rendah, QAM bisa bekerja optimal dan memberikan kinerja yang lebih baik.
  • Contoh Aplikasi: Wi-Fi berkecepatan tinggi, internet kabel, komunikasi seluler 4G/5G, streaming video berkualitas tinggi.

Fakta Menarik tentang QPSK dan QAM

  • QAM itu Pengembangan dari QPSK: Sebenarnya, QAM bisa dibilang sebagai pengembangan dari QPSK. QAM memperluas konsep QPSK dengan menambahkan dimensi amplitudo untuk meningkatkan efisiensi spektral.
  • Level QAM Terus Berkembang: Teknologi QAM terus berkembang. Dulu, 16-QAM atau 64-QAM sudah dianggap canggih. Sekarang, 1024-QAM bahkan 4096-QAM sudah mulai umum digunakan, terutama dalam sistem Wi-Fi dan 5G untuk mencapai kecepatan data yang luar biasa.
  • Trade-off antara Efisiensi dan Robustness: Dalam memilih teknik modulasi, selalu ada trade-off antara efisiensi spektral dan robustness terhadap noise. QAM menawarkan efisiensi spektral yang tinggi tapi lebih rentan noise, sedangkan QPSK lebih robust tapi kurang efisien. Insinyur komunikasi harus pintar-pintar memilih teknik yang paling sesuai dengan kebutuhan dan kondisi yang ada.

Kesimpulan

QPSK dan QAM adalah dua teknik modulasi digital penting yang punya peran masing-masing dalam dunia komunikasi. QPSK unggul dalam hal kesederhanaan dan robustness, cocok untuk aplikasi yang butuh kehandalan di kondisi sinyal yang kurang ideal. QAM di sisi lain, jagoan dalam efisiensi spektral dan kecepatan data tinggi, ideal untuk aplikasi broadband yang menuntut performa maksimal.

Memahami perbedaan antara QPSK dan QAM penting banget buat kita yang berkecimpung di dunia teknologi, apalagi kalau kamu tertarik sama jaringan, telekomunikasi, atau wireless communication. Dengan pengetahuan ini, kamu bisa lebih bijak dalam memilih teknologi yang tepat untuk kebutuhanmu.

Gimana? Udah lebih paham kan sekarang perbedaan QPSK dan QAM? Kalau ada pertanyaan atau pengalaman menarik seputar modulasi digital, jangan ragu buat tulis di kolom komentar ya! Kita diskusi bareng!
