Perbedaan FCU dan AHU: Mana yang Pas Buat Gedungmu?

Table of Contents

Ngomongin soal sistem pendingin atau pemanas di gedung-gedung besar kayak mall, perkantoran, rumah sakit, atau hotel, pasti nggak asing sama istilah HVAC (Heating, Ventilation, and Air Conditioning). Sistem ini krusial banget buat menciptakan lingkungan dalam ruangan yang nyaman dan sehat. Di balik kenyamanan itu, ada berbagai komponen yang bekerja. Dua komponen utama yang sering jadi perbincangan, terutama dalam sistem tata udara, adalah AHU dan FCU. Sekilas namanya mirip, singkatan tiga huruf yang pakai ‘U’ di belakang, tapi fungsinya beda jauh lho. Memahami perbedaan keduanya itu penting banget, apalagi kalau kamu lagi merencanakan sistem HVAC untuk gedung baru atau mau melakukan upgrade sistem yang sudah ada.

Mari kita kupas tuntas apa itu AHU, apa itu FCU, dan di mana letak perbedaan mendasar yang memisahkan peran mereka dalam sebuah sistem HVAC terintegrasi.

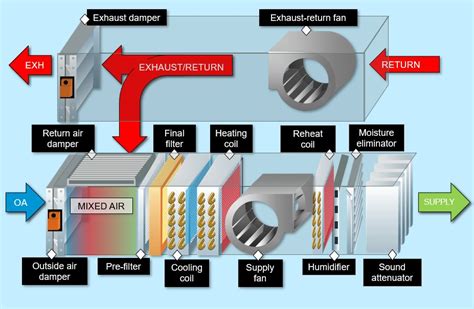

Mengenal AHU: Si Pengolah Udara Sentral¶

AHU itu singkatan dari Air Handling Unit. Bayangin ini sebagai “paru-paru” raksasa atau “otak” dari sistem tata udara terpusat sebuah gedung. Tugas utamanya adalah menerima udara (baik dari luar maupun sirkulasi dari dalam ruangan), mengolahnya (mendinginkan, memanaskan, menyaring, bahkan kadang melembabkan atau mengurangi kelembaban), lalu mendistribusikannya kembali ke seluruh area yang dilayani melalui jaringan ductwork atau saluran udara.

AHU biasanya diletakkan di lokasi yang sentral atau strategis di gedung, bisa di lantai paling atas (rooftop), di basement, atau di ruang mekanik khusus. Karena ukurannya yang cukup besar dan fungsinya melayani area yang luas, instalasinya butuh perencanaan yang matang, terutama terkait jalur ducting yang akan mengalirkan udara ke berbagai ruangan atau zona. Komponen-komponen di dalam AHU itu lumayan kompleks dan bervariasi tergantung kebutuhan gedungnya.

Beberapa komponen utama yang pasti ada di AHU antara lain:
* Fan (Kipas): Ini “mesin” yang menarik udara masuk dan mendorong udara yang sudah diolah keluar melewati ductwork. Ukurannya bisa sangat besar.
* Cooling/Heating Coil: Ini kumparan yang berisi air dingin (chilled water) atau air panas (hot water) dari chiller atau boiler. Udara yang melewati kumparan ini akan didinginkan atau dipanaskan sesuai kebutuhan.
* Filter Section: Bagian ini berisi filter udara. AHU biasanya punya sistem filtrasi multi-level, mulai dari pre-filter buat menyaring partikel kasar, sampai filter yang lebih halus (kayak MERV rating tinggi) atau bahkan HEPA filter untuk aplikasi khusus (misalnya di rumah sakit atau lab) demi kualitas udara yang super bersih.
* Mixing Chamber: Di sini, udara segar dari luar dicampur dengan udara return (udara dari dalam ruangan yang disirkulasi ulang). Proporsi campurannya bisa diatur lho, penting buat ventilasi dan efisiensi energi.
* Humidifier/Dehumidifier (Opsional): Kalau butuh kontrol kelembaban yang ketat, AHU bisa dilengkapi komponen tambahan ini.

Image just for illustration

Dengan semua komponen ini, AHU mampu mengontrol suhu, kelembaban, sirkulasi, dan kebersihan udara untuk area yang sangat luas, bahkan seluruh gedung.

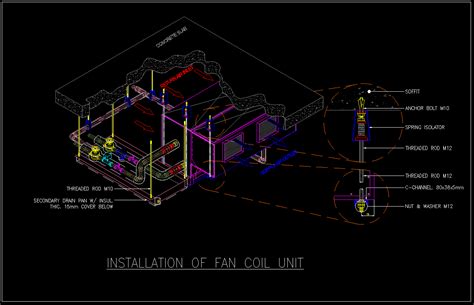

Mengenal FCU: Si Pengatur Zona Lokal¶

Sekarang kita pindah ke FCU, singkatan dari Fan Coil Unit. Kalau AHU itu pusat kendali udara skala besar, FCU ini lebih seperti unit yang bekerja secara mandiri untuk area yang lebih kecil dan spesifik, seperti satu ruangan kantor, satu kamar hotel, atau satu unit apartemen. FCU mengambil udara dari dalam ruangan tempat ia berada, menyaringnya, mendinginkan atau memanaskannya menggunakan coil (sama seperti AHU, berisi air dingin atau panas), lalu menghembuskannya kembali ke ruangan yang sama.

Letak FCU biasanya ada di dalam ruangan yang dilayaninya atau area terdekat. Bentuknya macam-macam: bisa dipasang di dinding (wall mounted), di atas plafon (ceiling concealed atau cassette type), di lantai (floor standing), atau di bawah jendela (console type). Ukurannya jauh lebih kompak dan bervariasi sesuai kapasitasnya untuk melayani luas ruangan tertentu.

Komponen FCU jauh lebih sederhana dibanding AHU:
* Fan (Kipas): Fungsinya sama, mengalirkan udara melewati coil. Ukurannya lebih kecil.
* Cooling/Heating Coil: Sama seperti di AHU, ini berisi air dingin atau panas dari sistem sentral.
* Filter: Umumnya hanya filter dasar untuk menyaring debu dan partikel kasar. Tingkat filtrasi biasanya tidak setinggi AHU.
* Kontrol Valve: Mengatur aliran air dingin/panas ke coil, sering dikendalikan oleh termostat di ruangan.

Image just for illustration

FCU memberikan kemampuan kontrol suhu yang lebih spesifik per ruangan atau per zona. Tamu hotel misalnya, bisa mengatur suhu kamarnya sendiri tanpa memengaruhi kamar sebelah, karena setiap kamar punya FCU-nya sendiri.

Perbedaan Kunci antara AHU dan FCU¶

Nah, setelah tahu apa itu AHU dan FCU, sekarang saatnya menyoroti perbedaan-perbedaan utamanya. Ini adalah inti dari artikel ini, yang bakal jelasin kenapa keduanya dibutuhkan dan kapan salah satunya lebih unggul dari yang lain.

1. Cakupan Area dan Kapasitas¶

• AHU: Dirancang untuk melayani area yang sangat luas, bisa mencakup banyak ruangan, lantai, atau bahkan seluruh gedung. Kapasitasnya besar, diukur dalam CFM (Cubic Feet per Minute) atau CMH (Cubic Meter per Hour) yang sangat tinggi.
• FCU: Dirancang untuk melayani area yang lebih kecil dan terbatas, biasanya satu ruangan atau beberapa ruangan yang bersebelahan. Kapasitasnya jauh lebih kecil dibandingkan AHU.

Ini perbedaan paling fundamental. AHU adalah untuk skala besar, FCU untuk skala kecil/lokal.

2. Lokasi Instalasi¶

• AHU: Biasanya diletakkan di lokasi sentral dan terpisah dari ruangan yang dilayani (misal: rooftop, basement, ruang mekanik). Udara disalurkan via ducting.
• FCU: Biasanya diletakkan di dalam ruangan atau area yang dilayani (misal: di dalam plafon, di dinding, di bawah jendela). Udara diolah langsung di lokasi.

Karena AHU melayani area luas dan butuh ducting, dia butuh ruang mekanik khusus. FCU lebih fleksibel penempatannya di dalam zona yang dilayani.

3. Kompleksitas Komponen dan Fungsi¶

• AHU: Lebih kompleks. Selain kipas dan coil, ada mixing chamber (penting untuk udara segar), sistem filtrasi multi-tahap, dan kadang dilengkapi humidifier/dehumidifier. Bisa melakukan lebih banyak proses pengolahan udara.
• FCU: Lebih sederhana. Hanya ada kipas, coil, dan filter dasar. Fungsinya lebih terbatas pada pendinginan/pemanasan dan sirkulasi dasar.

Kompleksitas AHU membuatnya mampu mengelola kualitas udara secara lebih menyeluruh, sementara FCU fokus pada kontrol suhu lokal.

4. Sumber Udara Segar¶

• AHU: Mampu mencampur udara segar dari luar gedung dengan udara return dari dalam ruangan (recirculated air) melalui mixing chamber. Ini penting untuk memastikan ada ventilasi yang cukup dan menjaga kualitas udara dalam ruangan.
• FCU: Umumnya hanya mensirkulasikan udara dari dalam ruangan itu sendiri. Tidak mengambil udara segar dari luar secara langsung (kecuali ada desain khusus yang dihubungkan ke sistem udara segar terpisah, tapi itu jarang pada FCU standar).

Inilah kenapa di gedung-gedung besar dengan AHU, kualitas udara (CO2 level, dll) lebih terjaga karena ada suplai udara segar.

5. Tingkat Filtrasi Udara¶

• AHU: Bisa dipasangi berbagai jenis filter dengan rating yang tinggi, termasuk filter HEPA untuk aplikasi medis atau lingkungan kritis. Mampu menyaring partikel yang sangat halus.
• FCU: Biasanya hanya menggunakan filter dasar (misalnya filter nilon atau fiberglass) untuk menangkap debu kasar. Tingkat penyaringan jauh lebih rendah.

Jika kualitas udara (menyaring partikel halus, alergen, dll) adalah prioritas tinggi, AHU dengan sistem filtrasi canggih adalah pilihan yang lebih baik.

6. Biaya Instalasi dan Operasional¶

• AHU: Biaya investasi awal cenderung lebih tinggi karena unitnya besar, butuh ruang mekanik khusus, dan instalasi ductwork yang luas dan kompleks. Namun, untuk melayani area yang sangat luas, efisiensi operasional per meter persegi bisa lebih baik dibandingkan menggunakan banyak FCU.
• FCU: Biaya investasi per unit lebih rendah dan instalasi relatif lebih mudah karena tidak butuh ducting yang ekstensif. Namun, untuk area yang sangat luas, butuh banyak unit FCU, yang secara total bisa jadi lebih mahal daripada satu sistem AHU terpusat. Biaya operasional per unit mungkin lebih rendah, tapi totalnya bisa tinggi jika banyak unit beroperasi.

Keputusan antara AHU dan FCU seringkali dipengaruhi oleh skala proyek dan anggaran yang tersedia, mempertimbangkan biaya awal vs. biaya jangka panjang.

7. Kontrol Sistem¶

• AHU: Biasanya terhubung ke Building Management System (BMS) yang memungkinkan kontrol terpusat untuk seluruh area yang dilayani. Pengaturan suhu, aliran udara, dan proporsi udara segar bisa dipantau dan diatur dari satu lokasi. Kontrol per zona juga bisa dilakukan, tapi lebih rumit (misal pakai VAV box).
• FCU: Kontrolnya lebih lokal, biasanya pakai termostat di setiap ruangan atau area yang ada FCU-nya. Setiap unit bisa dihidupkan/dimatikan dan suhunya diatur secara independen oleh pengguna di area tersebut.

Ini adalah keunggulan FCU di aplikasi seperti hotel atau perkantoran yang butuh kontrol suhu personal per ruangan.

Kapan Memilih AHU dan Kapan Memilih FCU?¶

Pemilihan antara AHU dan FCU sangat tergantung pada karakteristik bangunan dan kebutuhan spesifiknya.

• Pilih AHU jika:

  • Gedung berskala besar (perkantoran, mall, rumah sakit, pabrik).
  • Membutuhkan kontrol terpusat dan seragam untuk banyak area.
  • Membutuhkan kualitas udara dalam ruangan yang tinggi dengan filtrasi canggih dan suplai udara segar yang memadai.
  • Desain bangunan memungkinkan ruang untuk ducting dan ruang mekanik sentral.
  • Efisiensi energi untuk area luas menjadi prioritas utama.

• Pilih FCU jika:

  • Area yang dilayani lebih kecil atau terdiri dari banyak zona independen (kamar hotel, apartemen, kantor kecil, ruang kelas individual).
  • Membutuhkan kontrol suhu yang independen dan fleksibel untuk setiap zona/ruangan.
  • Anggaran instalasi per unit lebih dipertimbangkan atau instalasi ducting sulit dilakukan.
  • Kualitas udara standar sudah memadai (tidak membutuhkan filtrasi tingkat tinggi atau suplai udara segar langsung per unit).

Kadang-kadang, sistem HVAC di gedung besar menggunakan kombinasi keduanya. Misalnya, AHU dipakai untuk mengolah udara di area publik seperti lobi, koridor, atau ruang pertemuan yang luas, sementara FCU digunakan di area privat seperti kamar hotel atau kantor individual untuk memberikan kontrol personal. Sistem ini sering disebut sistem Sentral (AHU) plus Distribusi Lokal (FCU).

Image just for illustration

Fakta Menarik dan Evolusi¶

Sistem HVAC, termasuk AHU dan FCU, terus berkembang pesat. Dulu mungkin hanya berfungsi mendinginkan atau memanaskan, sekarang fokusnya juga ke efisiensi energi dan kualitas udara dalam ruangan (Indoor Air Quality/IAQ). Teknologi seperti Variable Refrigerant Flow (VRF) atau Variable Air Volume (VAV) sering diintegrasikan dengan AHU untuk meningkatkan efisiensi dan kontrol. VAV, misalnya, memungkinkan volume udara yang disuplai AHU ke setiap zona diatur secara dinamis sesuai beban pendinginan/pemanasan real-time di zona tersebut, bukan sekadar mengalirkan volume tetap. Ini penghematan energi yang signifikan!

Selain itu, penting untuk diingat bahwa kinerja AHU dan FCU sangat bergantung pada sistem sentral yang memasok air dingin atau panas, yaitu chiller dan boiler. AHU dan FCU hanyalah “terminal unit” yang bertugas mengolah udara di titik penggunaan.

Tips Perawatan Umum¶

Terlepas dari apakah kamu menggunakan AHU atau FCU, perawatan rutin itu kunci. Beberapa tips dasarnya:
1. Bersihkan/Ganti Filter: Ini paling penting. Filter yang kotor mengurangi aliran udara, bikin unit kerja lebih keras (boros listrik), dan menurunkan kualitas udara. Ikuti jadwal penggantian yang direkomendasikan pabrikan.
2. Periksa Coil: Pastikan kumparan pendingin/pemanas bersih dari debu atau kotoran. Coil yang kotor mengurangi transfer panas, unit jadi nggak dingin/panas maksimal.
3. Cek Drainase Kondensasi: Saluran pembuangan air kondensasi harus selalu bersih dan nggak mampet. Kalau mampet, air bisa meluap dan merusak plafon atau lantai, serta jadi sarang pertumbuhan bakteri/jamur.
4. Pemeriksaan Rutin oleh Profesional: Jadwalkan perawatan berkala oleh teknisi HVAC profesional. Mereka bisa memeriksa komponen vital lain seperti fan motor, bearing, dan sistem kontrol.

Investasi dalam perawatan rutin bukan cuma bikin unit awet, tapi juga menjaga efisiensi operasional dan memastikan udara di dalam ruangan tetap nyaman dan sehat.

Rangkuman Perbedaan AHU vs FCU¶

Biar makin jelas, ini tabel rangkuman perbedaan utama antara AHU dan FCU:

Fitur	AHU (Air Handling Unit)	FCU (Fan Coil Unit)
Cakupan Area	Luas (banyak zona/seluruh gedung)	Kecil (1-beberapa ruangan/zona)
Lokasi Instalasi	Sentral (ruang mekanik, rooftop)	Lokal (dalam ruangan yang dilayani)
Komponen	Lebih kompleks (mixing, multi-filter)	Lebih sederhana (fan, coil, filter dasar)
Sumber Udara	Bisa campur udara segar dari luar	Umumnya sirkulasi udara ruangan
Tingkat Filtrasi	Tinggi (bisa pakai filter canggih)	Dasar (filter kasar)
Kapasitas	Besar	Kecil
Kontrol	Terpusat (BMS) atau per zona (VAV)	Per unit (termostat lokal)
Ducting	Membutuhkan sistem ducting luas	Umumnya tidak (aliran udara langsung)
Biaya Awal	Lebih tinggi (unit + instalasi ducting)	Lebih rendah per unit

Kesimpulan¶

Jadi, intinya perbedaan utama antara AHU dan FCU terletak pada skala operasional, kompleksitas, dan cakupan area. AHU adalah sistem terpusat untuk menangani volume udara besar dan mendistribusikannya ke area luas dengan kontrol kualitas udara yang komprehensif. FCU adalah unit lokal yang lebih sederhana, bertugas mengatur suhu di area yang lebih kecil dan spesifik, memberikan kontrol independen per zona.

Memilih yang tepat antara keduanya (atau kombinasi keduanya) sangat bergantung pada kebutuhan bangunan, ukuran, fungsi ruangan, prioritas kualitas udara, dan tentu saja, budget yang tersedia. Keduanya punya peran vital dalam menciptakan lingkungan dalam ruangan yang nyaman dan produktif di berbagai jenis bangunan modern.

Gimana? Udah makin jelas kan bedanya AHU sama FCU? Punya pengalaman pakai salah satunya? Atau mungkin ada pertanyaan lain seputar sistem tata udara ini? Jangan ragu share atau tanya di kolom komentar ya! Mari kita diskusi bareng!
