MQ2 vs MQ135: Apa Bedanya? Panduan Lengkap Sensor Gas untuk Pemula!

Table of Contents

Sensor gas adalah komponen penting dalam berbagai aplikasi, mulai dari keamanan rumah tangga hingga pemantauan kualitas udara industri. Di antara banyaknya jenis sensor gas yang tersedia, seri MQ, khususnya MQ2 dan MQ135, sering menjadi pilihan populer karena harganya yang terjangkau dan kemudahan penggunaannya. Namun, meskipun keduanya termasuk dalam keluarga sensor MQ, ada perbedaan mendasar yang perlu kamu pahami sebelum memilih salah satu untuk proyekmu. Artikel ini akan membahas secara mendalam perbedaan antara sensor MQ2 dan MQ135 agar kamu bisa menentukan sensor mana yang paling sesuai dengan kebutuhanmu.

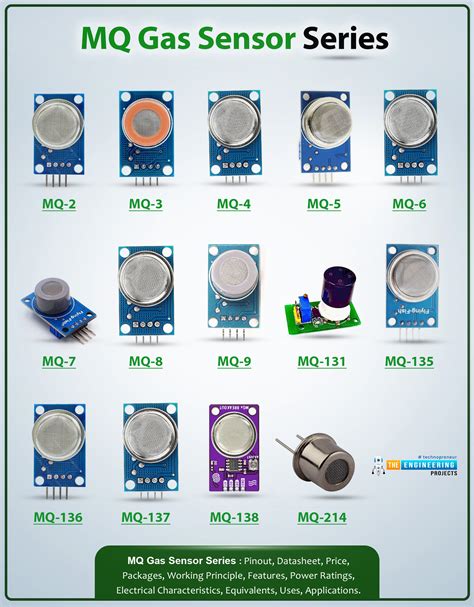

Mengenal Sensor Gas MQ Series¶

Apa itu Sensor MQ?¶

Sensor MQ adalah keluarga sensor gas semikonduktor yang banyak digunakan untuk mendeteksi berbagai jenis gas. Sensor ini bekerja berdasarkan prinsip perubahan konduktivitas material semikonduktor ketika terpapar gas tertentu. Material semikonduktor yang paling umum digunakan adalah timah dioksida (SnO2). Ketika udara bersih (tanpa gas target) melewati sensor, timah dioksida akan menyerap oksigen, yang mengurangi konsentrasi elektron bebas dan menurunkan konduktivitas sensor.

Image just for illustration

Namun, ketika gas target hadir, gas tersebut akan bereaksi dengan oksigen yang terserap pada permukaan timah dioksida. Reaksi ini akan melepaskan elektron kembali ke material semikonduktor, sehingga meningkatkan konsentrasi elektron bebas dan meningkatkan konduktivitas sensor. Perubahan konduktivitas ini kemudian diukur dan diubah menjadi sinyal output yang proporsional dengan konsentrasi gas. Sensor MQ dikenal karena kemudahan penggunaan, harga yang relatif murah, dan daya tahan yang baik, meskipun akurasinya mungkin tidak setinggi sensor gas yang lebih canggih.

Bagaimana Cara Kerja Sensor MQ?¶

Sensor MQ pada dasarnya terdiri dari elemen pemanas kecil dan lapisan material pendeteksi gas, biasanya timah dioksida (SnO2). Elemen pemanas ini berfungsi untuk memanaskan material pendeteksi hingga suhu operasional tertentu, yang penting untuk reaksi kimia yang terjadi antara gas target dan material pendeteksi. Suhu operasional ini biasanya berada dalam kisaran 200-300 derajat Celcius.

Image just for illustration

Ketika sensor dihidupkan, elemen pemanas akan memanaskan SnO2. Di udara bersih, oksigen akan terserap di permukaan SnO2, mengurangi konduktivitasnya. Ketika gas target hadir, ia akan bereaksi dengan oksigen yang terserap, melepaskan elektron dan meningkatkan konduktivitas. Besarnya perubahan konduktivitas ini sebanding dengan konsentrasi gas target. Sirkuit sederhana kemudian digunakan untuk mengubah perubahan konduktivitas ini menjadi tegangan output yang dapat dibaca oleh mikrokontroler atau perangkat elektronik lainnya. Penting untuk diingat bahwa sensor MQ memerlukan waktu pemanasan (warm-up time) beberapa menit agar mencapai suhu operasional yang stabil dan memberikan pembacaan yang akurat.

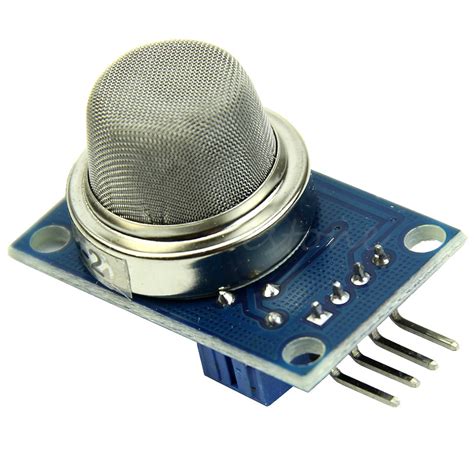

MQ2: Sang Detektor Gas Serbaguna¶

Gas yang Terdeteksi oleh MQ2¶

Sensor MQ2 adalah sensor gas serbaguna yang dirancang untuk mendeteksi berbagai jenis gas yang mudah terbakar dan berbahaya. Sensor ini sangat populer karena kemampuannya untuk mendeteksi beberapa gas sekaligus, menjadikannya pilihan yang baik untuk aplikasi keamanan dan pemantauan umum. Gas-gas utama yang dapat dideteksi oleh sensor MQ2 antara lain:

• Gas LPG (Liquefied Petroleum Gas): Gas LPG adalah campuran propana dan butana, yang umum digunakan untuk memasak dan pemanas. Kebocoran LPG sangat berbahaya karena mudah terbakar dan dapat menyebabkan ledakan.
• Asap: Asap dari kebakaran, baik itu kebakaran kayu, kertas, atau bahan lainnya, mengandung berbagai partikel dan gas yang dapat dideteksi oleh MQ2. Ini membuat MQ2 berguna untuk sistem deteksi asap sederhana.
• Metana (CH4): Metana adalah gas rumah kaca utama dan juga merupakan komponen utama gas alam. Kebocoran metana dapat berbahaya dan juga berkontribusi terhadap pemanasan global.
• Karbon Monoksida (CO): Karbon monoksida adalah gas yang sangat beracun, tidak berbau, dan tidak berwarna, dihasilkan dari pembakaran tidak sempurna bahan bakar fosil. Meskipun MQ2 dapat mendeteksi CO, sensitivitasnya terhadap CO tidak setinggi sensor CO khusus.
• Hidrogen (H2): Hidrogen adalah gas yang sangat mudah terbakar dan dapat terbentuk dalam berbagai proses industri dan kimia.
• Alkohol: Sensor MQ2 juga dapat mendeteksi uap alkohol, meskipun ini mungkin bukan aplikasi utamanya.

Image just for illustration

Rentang deteksi sensor MQ2 biasanya berkisar antara 200 hingga 10000 ppm (parts per million), tergantung pada jenis gasnya. Sensitivitasnya terhadap berbagai gas bervariasi, dan perlu diingat bahwa sensor ini bukan sensor gas spesifik, artinya ia dapat memberikan respons terhadap beberapa jenis gas sekaligus.

Aplikasi Sensor MQ2¶

Karena kemampuannya mendeteksi berbagai jenis gas, sensor MQ2 banyak digunakan dalam berbagai aplikasi, terutama yang berkaitan dengan keamanan dan deteksi kebocoran gas. Beberapa contoh aplikasi umum sensor MQ2 meliputi:

• Sistem Deteksi Kebocoran Gas LPG/Gas Alam: Ini adalah aplikasi paling umum dari MQ2. Sensor ini dapat dipasang di dapur, ruang boiler, atau area lain yang berpotensi mengalami kebocoran gas untuk memberikan peringatan dini.
• Alarm Asap: MQ2 dapat digunakan sebagai komponen dalam sistem alarm asap sederhana untuk rumah atau bangunan kecil. Meskipun tidak seakurat sensor asap ionisasi atau optik, MQ2 dapat memberikan lapisan deteksi tambahan.
• Detektor Gas Mudah Terbakar Portabel: Karena ukurannya yang kecil dan konsumsi daya yang rendah, MQ2 cocok untuk detektor gas portabel yang digunakan oleh petugas pemadam kebakaran, teknisi gas, atau pekerja industri.
• Proyek Robotika: Dalam robotika, MQ2 dapat digunakan untuk membuat robot yang mampu mendeteksi kebocoran gas atau asap di lingkungan berbahaya.
• Sistem Keamanan Rumah Pintar: MQ2 dapat diintegrasikan ke dalam sistem rumah pintar untuk memantau kebocoran gas dan memberikan notifikasi kepada pemilik rumah jika terdeteksi bahaya.
• Pengujian Kualitas Udara (kasar): Meskipun MQ2 bukan sensor kualitas udara yang presisi, ia dapat memberikan indikasi kasar tentang adanya polutan gas tertentu di udara.

Kelebihan dan Kekurangan MQ2¶

Seperti semua sensor, MQ2 memiliki kelebihan dan kekurangan yang perlu dipertimbangkan sebelum digunakan dalam suatu proyek.

Kelebihan MQ2:

• Serbaguna: Mampu mendeteksi berbagai jenis gas yang mudah terbakar dan berbahaya.
• Harga Terjangkau: Dibandingkan dengan sensor gas yang lebih spesifik atau canggih, MQ2 relatif murah.
• Mudah Digunakan: Antarmuka yang sederhana dan kebutuhan komponen eksternal yang minimal memudahkan integrasi ke dalam berbagai proyek.
• Tahan Lama: Sensor MQ umumnya memiliki umur pakai yang cukup panjang jika digunakan dengan benar.
• Ukuran Kecil: Ukuran yang kompak memudahkan pemasangan di berbagai perangkat.
• Konsumsi Daya Rendah: Cocok untuk aplikasi yang menggunakan baterai atau daya terbatas.

Kekurangan MQ2:

• Kurang Selektif: Tidak spesifik untuk satu jenis gas tertentu, dapat memberikan respons terhadap beberapa gas sekaligus, yang bisa menyulitkan identifikasi gas secara tepat.
• Sensitivitas Terbatas: Sensitivitas terhadap beberapa gas mungkin tidak setinggi sensor khusus, terutama untuk konsentrasi gas yang sangat rendah.
• Membutuhkan Kalibrasi: Untuk mendapatkan pembacaan yang lebih akurat, MQ2 perlu dikalibrasi secara berkala.
• Dipengaruhi oleh Suhu dan Kelembaban: Kinerja sensor dapat dipengaruhi oleh perubahan suhu dan kelembaban lingkungan.
• Waktu Pemanasan: Memerlukan waktu pemanasan beberapa menit sebelum memberikan pembacaan yang stabil dan akurat.
• Drift: Karakteristik sensor dapat berubah seiring waktu (drift), yang dapat mempengaruhi akurasi jangka panjang.

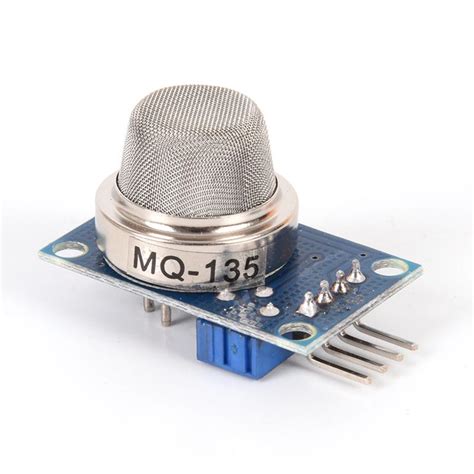

MQ135: Spesialis Kualitas Udara¶

Gas yang Terdeteksi oleh MQ135¶

Sensor MQ135 dirancang khusus untuk mendeteksi berbagai gas yang terkait dengan kualitas udara, terutama polutan yang umum ditemukan di lingkungan perkotaan dan industri. Meskipun juga dapat mendeteksi beberapa gas lain, fokus utama MQ135 adalah pada pemantauan kualitas udara. Gas-gas utama yang dapat dideteksi oleh sensor MQ135 antara lain:

• Ammonia (NH3): Amonia adalah gas beracun dengan bau menyengat, sering ditemukan di lingkungan pertanian, industri, dan juga merupakan komponen asap rokok.
• Benzena (C6H6): Benzena adalah senyawa organik volatil (VOC) yang beracun dan karsinogenik, berasal dari emisi kendaraan bermotor, asap rokok, dan proses industri.
• Alkohol: Seperti MQ2, MQ135 juga dapat mendeteksi uap alkohol.
• Sulfida (Sulfide): Ini termasuk hidrogen sulfida (H2S) dan sulfur dioksida (SO2), gas-gas beracun yang dihasilkan dari proses industri, pembakaran bahan bakar fosil, dan aktivitas vulkanik.
• Nitrogen Oksida (NOx): NOx, termasuk nitrogen dioksida (NO2) dan nitrogen monoksida (NO), adalah polutan udara utama yang berasal dari emisi kendaraan bermotor dan pembangkit listrik.
• Asap: MQ135 juga dapat mendeteksi asap, meskipun fokus utamanya bukan pada deteksi asap kebakaran seperti MQ2.
• CO2 (Karbon Dioksida): Penting untuk dicatat bahwa MQ135 BUKAN sensor CO2 yang akurat. Meskipun beberapa datasheet menyebutkan deteksi CO2, sensitivitas dan akurasinya terhadap CO2 sangat rendah dan tidak dapat diandalkan untuk pengukuran CO2 yang presisi. Sensor CO2 khusus seperti NDIR (Non-Dispersive Infrared) diperlukan untuk pengukuran CO2 yang akurat.

Image just for illustration

Rentang deteksi MQ135 bervariasi tergantung gas, tetapi umumnya berada dalam rentang ppm hingga ratusan ppm untuk polutan udara utama. Sensor ini lebih sensitif terhadap gas-gas kualitas udara dibandingkan MQ2, tetapi kurang serbaguna dalam mendeteksi gas mudah terbakar seperti LPG atau metana.

Aplikasi Sensor MQ135¶

Fokus MQ135 pada kualitas udara membuatnya ideal untuk aplikasi yang berorientasi pada pemantauan lingkungan dan kesehatan. Beberapa contoh aplikasi umum sensor MQ135 meliputi:

• Pemantauan Kualitas Udara Dalam Ruangan: MQ135 dapat digunakan dalam perangkat pemantau kualitas udara dalam ruangan untuk rumah, kantor, atau sekolah. Ini dapat membantu mengidentifikasi masalah kualitas udara seperti peningkatan kadar VOC, amonia, atau polutan lainnya.
• Pemantauan Kualitas Udara Luar Ruangan: Meskipun akurasinya terbatas, MQ135 dapat digunakan dalam jaringan sensor kualitas udara perkotaan untuk memberikan data kasar tentang tingkat polusi udara di berbagai lokasi.
• Sistem Ventilasi Berbasis Permintaan (Demand-Controlled Ventilation - DCV): MQ135 dapat digunakan dalam sistem ventilasi untuk menyesuaikan laju ventilasi berdasarkan kualitas udara dalam ruangan. Misalnya, jika sensor mendeteksi peningkatan polutan, sistem ventilasi dapat meningkatkan aliran udara segar.
• Pertanian Presisi: Dalam pertanian, MQ135 dapat digunakan untuk memantau kadar amonia di kandang ternak atau rumah kaca, yang dapat mempengaruhi kesehatan hewan dan pertumbuhan tanaman.
• Industri: MQ135 dapat digunakan di lingkungan industri untuk memantau emisi gas berbahaya atau kebocoran yang berkaitan dengan kualitas udara.
• Hobi dan Proyek DIY Kualitas Udara: MQ135 populer di kalangan penggemar elektronika dan pembuat DIY untuk proyek pemantauan kualitas udara pribadi.

Kelebihan dan Kekurangan MQ135¶

Sama seperti MQ2, MQ135 juga memiliki kelebihan dan kekurangan yang perlu dipertimbangkan.

Kelebihan MQ135:

• Sensitif terhadap Polutan Udara: Dirancang khusus untuk mendeteksi berbagai polutan udara umum seperti amonia, benzena, NOx, dan sulfida.
• Harga Terjangkau: Relatif murah dibandingkan sensor kualitas udara yang lebih canggih.
• Mudah Digunakan: Antarmuka sederhana dan mudah diintegrasikan ke dalam proyek elektronik.
• Cocok untuk Pemantauan Kualitas Udara: Ideal untuk aplikasi yang fokus pada pemantauan kualitas udara dalam dan luar ruangan.
• Ukuran Kecil dan Konsumsi Daya Rendah: Memudahkan integrasi ke dalam perangkat portabel dan sistem yang menggunakan daya baterai.

Kekurangan MQ135:

• Kurang Selektif: Seperti MQ2, MQ135 juga kurang selektif dan dapat memberikan respons terhadap beberapa jenis gas kualitas udara sekaligus.
• Bukan Sensor CO2 Akurat: Tidak cocok untuk pengukuran CO2 yang presisi, meskipun beberapa datasheet mungkin menyebutkan deteksi CO2.
• Sensitivitas Terbatas terhadap Gas Tertentu: Sensitivitasnya mungkin tidak cukup tinggi untuk mendeteksi konsentrasi polutan yang sangat rendah.
• Membutuhkan Kalibrasi: Perlu dikalibrasi untuk mendapatkan pembacaan yang lebih akurat.
• Dipengaruhi oleh Suhu dan Kelembaban: Kinerja sensor dapat dipengaruhi oleh perubahan lingkungan.
• Waktu Pemanasan dan Drift: Memerlukan waktu pemanasan dan rentan terhadap drift seiring waktu.

Perbandingan Langsung: MQ2 vs MQ135¶

Untuk memudahkan pemahaman perbedaan antara MQ2 dan MQ135, berikut adalah tabel perbandingan fitur utama:

Fitur	MQ2	MQ135
Fokus Utama	Deteksi Gas Mudah Terbakar & Berbahaya	Pemantauan Kualitas Udara
Gas Terdeteksi Utama	LPG, Asap, Metana, CO, Hidrogen, Alkohol	Amonia, Benzena, Alkohol, Sulfida, NOx, Asap
Sensitivitas Tinggi	Gas Mudah Terbakar	Polutan Udara
Selektivitas	Rendah	Rendah
Aplikasi Umum	Deteksi Kebocoran Gas, Alarm Asap	Pemantauan Kualitas Udara, DCV
Cocok untuk CO2?	Tidak	Tidak (bukan sensor CO2 akurat)
Harga	Terjangkau	Terjangkau
Kemudahan Penggunaan	Mudah	Mudah

Kapan Memilih MQ2?¶

Pilih sensor MQ2 jika kebutuhanmu adalah:

• Deteksi kebocoran gas mudah terbakar: Jika proyekmu memerlukan deteksi kebocoran LPG, gas alam, atau gas mudah terbakar lainnya, MQ2 adalah pilihan yang baik.
• Alarm asap sederhana: Untuk aplikasi alarm asap dasar, MQ2 dapat menjadi alternatif yang lebih murah daripada sensor asap khusus.
• Deteksi gas serbaguna: Jika kamu ingin mendeteksi berbagai jenis gas tanpa memerlukan sensor yang sangat spesifik, MQ2 adalah pilihan yang fleksibel.
• Proyek dengan budget terbatas: MQ2 adalah salah satu sensor gas termurah di pasaran.

Kapan Memilih MQ135?¶

Pilih sensor MQ135 jika kebutuhanmu adalah:

• Pemantauan kualitas udara: Jika fokus utamamu adalah memantau kualitas udara dan mendeteksi polutan seperti amonia, benzena, NOx, atau sulfida, MQ135 adalah pilihan yang lebih tepat.
• Sistem ventilasi berbasis permintaan: Untuk mengontrol ventilasi berdasarkan kualitas udara, MQ135 dapat memberikan data yang relevan.
• Proyek lingkungan atau pertanian: Dalam aplikasi lingkungan atau pertanian yang memerlukan pemantauan polutan udara, MQ135 adalah pilihan yang baik.
• Proyek DIY kualitas udara: Untuk proyek pribadi atau hobi yang berfokus pada pemantauan kualitas udara, MQ135 adalah pilihan yang populer dan mudah diakses.

Tips Memilih Sensor Gas yang Tepat¶

Memilih sensor gas yang tepat sangat penting untuk keberhasilan proyekmu. Berikut adalah beberapa tips yang perlu dipertimbangkan:

Pertimbangkan Jenis Gas yang Ingin Dideteksi¶

Langkah pertama adalah menentukan jenis gas spesifik yang ingin kamu deteksi. Apakah kamu mencari sensor untuk mendeteksi gas mudah terbakar, polutan udara, gas beracun tertentu, atau kombinasi dari beberapa gas? Memahami gas target akan mempersempit pilihan sensor dan membantumu memilih sensor yang paling sesuai. Misalnya, jika kamu hanya ingin mendeteksi LPG, sensor LPG khusus mungkin lebih baik daripada MQ2. Namun, jika kamu ingin mendeteksi berbagai gas mudah terbakar, MQ2 bisa menjadi pilihan yang lebih serbaguna.

Perhatikan Sensitivitas dan Akurasi¶

Sensitivitas sensor mengacu pada kemampuan sensor untuk mendeteksi konsentrasi gas yang rendah. Akurasi mengacu pada seberapa dekat pembacaan sensor dengan nilai gas sebenarnya. Penting untuk mempertimbangkan sensitivitas dan akurasi yang dibutuhkan untuk aplikasi spesifikmu. Untuk aplikasi keamanan yang kritis, seperti deteksi kebocoran gas berbahaya, sensor dengan sensitivitas dan akurasi tinggi sangat penting. Untuk aplikasi pemantauan kualitas udara umum, sensor dengan sensitivitas dan akurasi yang moderat mungkin sudah cukup. Periksa datasheet sensor untuk mengetahui rentang deteksi, sensitivitas, dan akurasinya.

Sesuaikan dengan Budget dan Skala Proyek¶

Budget dan skala proyek juga merupakan faktor penting dalam memilih sensor gas. Sensor gas yang lebih canggih dan akurat biasanya lebih mahal. Jika kamu memiliki budget terbatas atau proyek skala kecil, sensor seperti MQ2 atau MQ135 mungkin sudah mencukupi dan hemat biaya. Namun, untuk proyek skala besar atau aplikasi komersial yang membutuhkan performa dan keandalan tinggi, investasi pada sensor yang lebih mahal mungkin diperlukan. Pertimbangkan juga biaya tambahan seperti kalibrasi, pemeliharaan, dan penggantian sensor.

Kesimpulan: Memahami Perbedaan untuk Pilihan Terbaik¶

Memahami perbedaan antara sensor MQ2 dan MQ135 adalah kunci untuk memilih sensor gas yang tepat untuk kebutuhanmu. MQ2 adalah sensor serbaguna yang cocok untuk mendeteksi gas mudah terbakar dan berbahaya, ideal untuk aplikasi keamanan dan deteksi kebocoran gas. Di sisi lain, MQ135 lebih fokus pada pemantauan kualitas udara, dirancang untuk mendeteksi polutan udara umum seperti amonia, benzena, dan NOx.

Pilihan antara MQ2 dan MQ135 bergantung sepenuhnya pada aplikasi spesifikmu. Jika kamu membutuhkan sensor untuk deteksi kebocoran LPG atau alarm asap sederhana, MQ2 adalah pilihan yang baik. Jika kamu ingin memantau kualitas udara dalam ruangan atau luar ruangan, MQ135 adalah pilihan yang lebih tepat. Selalu pertimbangkan jenis gas yang ingin dideteksi, sensitivitas dan akurasi yang dibutuhkan, serta budget dan skala proyekmu sebelum membuat keputusan. Dengan memahami perbedaan ini, kamu dapat memilih sensor gas yang paling efektif dan efisien untuk proyekmu.

Bagaimana pengalamanmu menggunakan sensor MQ2 atau MQ135? Gas apa yang pernah kamu deteksi dengan sensor ini? Yuk, berbagi pengalaman dan pertanyaanmu di kolom komentar di bawah!
