Transistor adalah komponen semikonduktor ajaib yang menjadi jantung hampir semua perangkat elektronik modern, mulai dari smartphone sampai kulkas pintar. Fungsi utamanya ada dua: sebagai sakelar elektronik (switch) atau sebagai penguat sinyal (amplifier). Ada dua jenis utama transistor bipolar junction transistor (BJT) yang paling umum digunakan, yaitu NPN dan PNP. Meski sama-sama transistor BJT, keduanya punya karakteristik dan cara kerja yang berlawanan, ibarat sakelar yang cara on-off-nya terbalik. Memahami perbedaan ini sangat krusial buat kamu yang lagi belajar atau mendalami elektronika.

Struktur Internal dan Simbol¶

Perbedaan paling fundamental antara transistor NPN dan PNP terletak pada susunan lapisan material semikonduktornya. Transistor BJT dibuat dari sandwich tiga lapisan semikonduktor yang didoping, membentuk dua persimpangan (junction) P-N.

Transistor NPN¶

Transistor NPN disusun dari lapisan material semikonduktor tipe N, tipe P, dan tipe N secara berurutan. Lapisan P di tengah bertindak sebagai Basis (B), sementara dua lapisan N di sisi-sisinya berfungsi sebagai Kolektor (C) dan Emitor (E). Mayoritas pembawa muatan (charge carrier) yang mengalir melalui transistor NPN adalah elektron, yang bergerak dari Emitor (N) ke Kolektor (N) ketika transistor aktif.

Image just for illustration

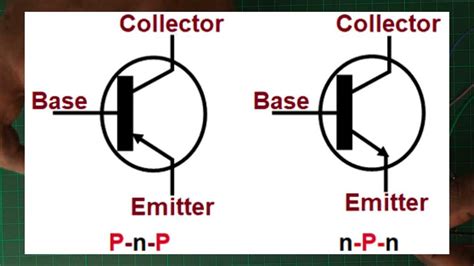

Simbol skematik untuk transistor NPN menunjukkan panah pada kaki Emitor yang mengarah keluar dari Basis. Panah ini selalu menunjukkan arah arus konvensional (berlawanan dengan arah aliran elektron) ketika transistor aktif, yaitu dari P ke N pada persimpangan Basis-Emitor. Jadi, panah “keluar” dari Basis menuju Emitor pada NPN.

Transistor PNP¶

Sebaliknya, transistor PNP memiliki susunan material tipe P, tipe N, dan tipe P. Di sini, lapisan N di tengah adalah Basis (B), dan lapisan P di sisi-sisinya adalah Kolektor (C) dan Emitor (E). Pada transistor PNP, mayoritas pembawa muatan yang bergerak adalah hole (lubang elektron), yang mengalir dari Emitor (P) ke Kolektor (P).

Image just for illustration

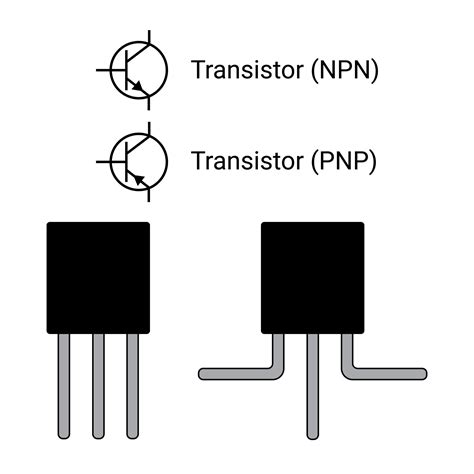

Simbol skematik untuk transistor PNP menunjukkan panah pada kaki Emitor yang mengarah masuk ke Basis. Panah ini menunjukkan arah arus konvensional, yaitu dari P ke N pada persimpangan Emitor-Basis. Jadi, panah “masuk” ke Basis dari Emitor pada PNP. Perbedaan arah panah pada simbol ini adalah cara paling cepat dan mudah untuk membedakan NPN dan PNP di skema rangkaian.

Cara Kerja dan Biasing¶

Perbedaan struktur material NPN dan PNP berimplikasi langsung pada cara kerja dan biasing (pemberian tegangan/arus) yang diperlukan untuk mengaktifkannya. Biasing yang tepat pada kedua persimpangan (Basis-Emitor dan Basis-Kolektor) menentukan mode operasi transistor (cut-off, aktif, atau saturasi).

Pengaktifan Transistor NPN¶

Untuk membuat transistor NPN aktif dan mengalirkan arus dari Kolektor ke Emitor, persimpangan Basis-Emitor harus diberi forward bias. Ini berarti tegangan pada Basis (V_B) harus lebih positif dibandingkan tegangan pada Emitor (V_E). Biasanya, dibutuhkan tegangan V_BE sekitar 0.6V hingga 0.7V untuk material silikon agar arus Basis (I_B) mulai mengalir. Arus Basis yang kecil inilah yang mengontrol aliran arus Kolektor (I_C) yang jauh lebih besar.

Persimpangan Basis-Kolektor biasanya diberi reverse bias saat beroperasi di mode aktif atau penguat. Ini berarti tegangan pada Kolektor (V_C) harus lebih positif dibandingkan tegangan pada Basis (V_B). Tegangan V_CE yang diberikan pada transistor juga biasanya positif, dengan Kolektor terhubung ke tegangan yang lebih tinggi dibandingkan Emitor. Singkatnya, NPN membutuhkan Basis yang positif terhadap Emitor dan Kolektor yang positif terhadap Emitor untuk aktif dan mengalirkan arus dari C ke E.

Pengaktifan Transistor PNP¶

Sebaliknya, untuk mengaktifkan transistor PNP dan membuatnya mengalirkan arus dari Emitor ke Kolektor, persimpangan Emitor-Basis harus diberi forward bias. Ini berarti tegangan pada Emitor (V_E) harus lebih positif dibandingkan tegangan pada Basis (V_B). Atau, secara ekuivalen, tegangan pada Basis (V_B) harus lebih negatif dibandingkan tegangan pada Emitor (V_E). Sama seperti NPN, butuh beda tegangan V_EB sekitar 0.6V-0.7V (atau V_BE sekitar -0.6V sampai -0.7V) untuk mengalirkan arus Basis.

Persimpangan Kolektor-Basis biasanya diberi reverse bias di mode aktif. Ini berarti tegangan pada Emitor (V_E) harus lebih positif dibandingkan tegangan pada Kolektor (V_C). Tegangan V_EC yang diberikan biasanya positif, dengan Emitor terhubung ke tegangan yang lebih tinggi dibandingkan Kolektor. Jadi, PNP membutuhkan Basis yang negatif terhadap Emitor dan Kolektor yang negatif terhadap Emitor (atau Emitor positif terhadap K/B) untuk aktif dan mengalirkan arus dari E ke C.

Arus dan Tegangan Pengontrol¶

Perbedaan paling signifikan dalam penggunaan praktis terletak pada polaritas tegangan dan arah arus yang dibutuhkan untuk mengontrol transistor.

Pengontrol NPN¶

Transistor NPN dikontrol oleh arus yang masuk ke Basis. Ketika arus Basis mengalir (disebabkan V_BE positif > ~0.7V), transistor “nyala” dan memungkinkan arus Kolektor mengalir dari sumber tegangan positif melalui Kolektor ke Emitor (yang biasanya terhubung ke ground atau potensial yang lebih rendah). Ini sering disebut sebagai “sinking current” atau “mengalirkan arus ke ground” karena arus Kolektor ditarik ke Emitor.

Untuk mengaktifkan NPN sebagai sakelar, kita perlu memberikan tegangan positif pada Basis (relatif terhadap Emitor). Semakin besar arus Basis (hingga batas tertentu), semakin besar arus Kolektor yang bisa dikontrol. Jika tegangan Basis sama dengan atau kurang dari tegangan Emitor, arus Basis tidak mengalir, dan transistor mati (mode cut-off), memutus aliran arus Kolektor.

Pengontrol PNP¶

Transistor PNP dikontrol oleh arus yang keluar dari Basis. Ketika arus keluar dari Basis (disebabkan V_EB positif > ~0.7V atau V_BE negatif < ~-0.7V), transistor “nyala” dan memungkinkan arus Emitor mengalir dari sumber tegangan positif (yang biasanya terhubung ke Emitor) melalui transistor ke beban yang terhubung ke Kolektor (yang biasanya terhubung ke potensial yang lebih rendah atau ground). Ini sering disebut sebagai “sourcing current” atau “menyediakan arus dari sumber” karena arus Kolektor berasal dari Emitor.

Untuk mengaktifkan PNP sebagai sakelar, kita perlu menarik arus dari Basis, yang berarti memberikan tegangan negatif pada Basis (relatif terhadap Emitor). Semakin besar arus yang ditarik dari Basis, semakin besar arus Emitor/Kolektor yang bisa dikontrol. Jika tegangan Basis sama dengan atau lebih positif dari tegangan Emitor, arus Basis tidak mengalir keluar, dan transistor mati, memutus aliran arus Emitor/Kolektor.

Perbedaan dalam Rangkaian Aplikasi¶

Perbedaan cara kerja ini membuat NPN dan PNP sering digunakan di posisi yang berbeda dalam sebuah rangkaian.

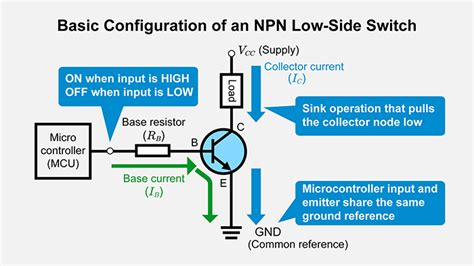

NPN sebagai Sakelar Low-Side¶

Karena NPN dikontrol dengan mengalirkan arus ke Basis dan mengalirkan arus Kolektor ke Emitor (biasanya ground), NPN sering digunakan sebagai sakelar “low-side”. Ini berarti transistor ditempatkan di sisi “bawah” beban, antara beban dan ground atau potensial negatif sumber tegangan. Contoh: Mengontrol LED atau relay, di mana satu sisi beban terhubung ke tegangan positif, dan sisi lainnya terhubung ke Kolektor NPN, dengan Emitor NPN ke ground. Saat NPN aktif, ia melengkapi jalur arus ke ground.

Image just for illustration

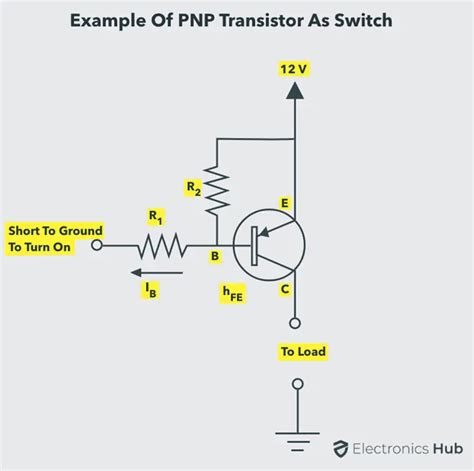

PNP sebagai Sakelar High-Side¶

Karena PNP dikontrol dengan menarik arus dari Basis dan mengalirkan arus dari Emitor (biasanya terhubung ke tegangan positif) melalui Kolektor ke beban, PNP sering digunakan sebagai sakelar “high-side”. Ini berarti transistor ditempatkan di sisi “atas” beban, antara sumber tegangan positif dan beban. Contoh: Mengontrol LED atau relay, di mana Emitor PNP terhubung langsung ke tegangan positif, dan Kolektor terhubung ke beban, dengan sisi lain beban ke ground. Saat PNP aktif, ia menyediakan arus dari sumber positif ke beban.

Image just for illustration

Memilih antara NPN dan PNP untuk aplikasi sakelar seringkali bergantung pada di mana kamu ingin menempatkan elemen switching (antara beban dan ground, atau antara sumber positif dan beban) dan polaritas sinyal kontrol yang tersedia. Misalnya, mikrokontroler yang sinking (menarik arus ke pin ground-nya saat output low) mungkin lebih mudah mengontrol Basis PNP, sementara mikrokontroler yang sourcing (mengalirkan arus dari pin Vcc-nya saat output high) lebih mudah mengontrol Basis NPN.

Karakteristik Lain dan Pertimbangan Desain¶

Selain perbedaan fundamental dalam struktur dan pengaktifan, ada beberapa karakteristik lain yang perlu dipertimbangkan:

• Polaritas Tegangan: NPN biasanya beroperasi dengan tegangan Kolektor positif terhadap Emitor (V_CE > 0). PNP beroperasi dengan tegangan Emitor positif terhadap Kolektor (V_EC > 0 atau V_CE < 0).
• Polaritas Arus Kontrol: NPN butuh arus masuk ke Basis (I_B > 0). PNP butuh arus keluar dari Basis (I_B < 0 jika diukur masuk ke Basis).
• Arah Arus Beban: Pada NPN, arus beban mengalir dari Kolektor ke Emitor. Pada PNP, arus beban mengalir dari Emitor ke Kolektor.
• Penguatan Arus (Beta/h_FE): Nilai penguatan arus (rasio I_C/I_B) biasanya serupa antara NPN dan PNP dengan jenis dan rating yang sebanding. Namun, dalam praktiknya, variasi tetap ada antar part.
• Tegangan Breakdown: Batas tegangan maksimum yang bisa ditahan transistor (misalnya V_CE max atau V_EB max) bervariasi tergantung model transistor, bukan secara inheren beda antara NPN dan PNP hanya karena jenisnya.

Dalam merancang rangkaian yang menggunakan kedua jenis transistor, desainer harus hati-hati dengan polaritas sumber daya dan sinyal kontrol. Seringkali, sebuah rangkaian membutuhkan kombinasi NPN dan PNP, misalnya dalam push-pull amplifier atau driver motor, untuk efisiensi dan kemampuan mengalirkan arus ke kedua arah atau pada kedua sisi tegangan.

Perbandingan dalam Tabel¶

Untuk memperjelas perbedaan utama, mari kita lihat dalam bentuk tabel:

Fitur	Transistor NPN	Transistor PNP
Struktur Lapisan	N-P-N	P-N-P
Mayoritas Carrier	Elektron	Hole
Simbol Panah Emitor	Keluar dari Basis	Masuk ke Basis
Arus Kontrol Basis	Masuk ke Basis (I_B > 0)	Keluar dari Basis (I_B < 0)
Tegangan V_BE/V_EB	V_BE positif (~0.7V) untuk aktif	V_EB positif (~0.7V) atau V_BE negatif
Tegangan V_CE/V_EC	V_CE positif (Kolektor > Emitor)	V_EC positif (Emitor > Kolektor)
Arah Arus Kolektor	Dari Kolektor ke Emitor	Dari Emitor ke Kolektor
Penggunaan Umum	Sakelar Low-Side (sinking current)	Sakelar High-Side (sourcing current)
Kebutuhan Kontrol	Sinyal positif pada Basis (relatif E)	Sinyal negatif pada Basis (relatif E)

Tabel ini memberikan ringkasan cepat untuk mengingat poin-poin penting.

Mengidentifikasi dan Menguji Transistor NPN/PNP¶

Selain melihat simbol di skema atau nomor part di datasheet, kamu juga bisa mengidentifikasi jenis transistor dan menguji apakah masih berfungsi menggunakan multimeter.

Mengidentifikasi Kaki (Pinout)¶

Transistor BJT umumnya punya tiga kaki: Basis (B), Kolektor (C), dan Emitor (E). Urutan kaki ini (pinout) tidak standar dan bervariasi tergantung produsen dan bentuk fisik (misalnya TO-92, TO-220). Datasheet adalah sumber paling akurat untuk pinout. Namun, secara umum, kaki di tengah seringkali adalah Basis pada transistor kecil tipe TO-92.

Menguji dengan Multimeter (Mode Diode)¶

Multimeter digital pada mode uji diode bisa digunakan untuk menguji persimpangan P-N dalam transistor. Ingat, transistor NPN itu ibarat dua diode yang katodanya (N) disatukan di Emitor dan anodanya (P) disatukan di Basis, dengan lapisan N ketiga sebagai Kolektor. Sedangkan PNP itu ibarat dua diode yang anodanya (P) disatukan di Emitor dan katodanya (N) disatukan di Basis, dengan lapisan P ketiga sebagai Kolektor.

Menguji NPN:¶

1. Tempatkan probe positif (+) multimeter pada Basis.
2. Tempatkan probe negatif (-) pada Emitor: Kamu akan melihat bacaan tegangan forward bias (sekitar 0.6V-0.7V).
3. Tempatkan probe negatif (-) pada Kolektor: Kamu juga akan melihat bacaan tegangan forward bias (sekitar 0.6V-0.7V).
4. Balik probe: Probe negatif (-) pada Basis, probe positif (+) pada Emitor dan Kolektor. Kamu seharusnya melihat OL (Open Line/rangkaian terbuka) karena reverse bias.
5. Uji antara Kolektor dan Emitor (kedua arah): Kamu seharusnya melihat OL di kedua arah (kecuali jika transistor rusak/short).

Jika pengujian ini berhasil, kemungkinan besar itu adalah transistor NPN yang berfungsi.

Menguji PNP:¶

1. Tempatkan probe negatif (-) multimeter pada Basis.
2. Tempatkan probe positif (+) pada Emitor: Kamu akan melihat bacaan tegangan forward bias (sekitar 0.6V-0.7V).
3. Tempatkan probe positif (+) pada Kolektor: Kamu juga akan melihat bacaan tegangan forward bias (sekitar 0.6V-0.7V).
4. Balik probe: Probe positif (+) pada Basis, probe negatif (-) pada Emitor dan Kolektor. Kamu seharusnya melihat OL karena reverse bias.
5. Uji antara Kolektor dan Emitor (kedua arah): Kamu seharusnya melihat OL di kedua arah (kecuali jika transistor rusak/short).

Jika pengujian ini berhasil, kemungkinan besar itu adalah transistor PNP yang berfungsi. Metode ini membantu memastikan persimpangan P-N transistor tidak rusak (short atau open).

Fakta Menarik Seputar Transistor¶

Transistor punya sejarah yang luar biasa. Penemuan transistor di Bell Labs pada tahun 1947 oleh Bardeen, Brattain, dan Shockley (yang kemudian dapat Nobel Fisika tahun 1956) dianggap sebagai salah satu penemuan terpenting abad ke-20. Sebelum transistor, komponen aktif utama adalah tabung vakum yang besar, boros daya, rapuh, dan cepat panas. Transistor memungkinkan revolusi elektronik miniaturisasi, efisiensi, dan keandalan yang kita nikmati sampai sekarang.

Transistor NPN secara historis lebih umum dan populer untuk banyak aplikasi umum dibandingkan PNP. Ini mungkin karena pada material semikonduktor seperti silikon, mayoritas pembawa muatan (elektron pada NPN) memiliki mobilitas (kemampuan bergerak) yang sedikit lebih tinggi dibandingkan hole (pada PNP), meskipun perbedaan ini tidak signifikan untuk banyak aplikasi. Proses manufaktur juga mungkin sedikit lebih optimal untuk NPN pada teknologi tertentu di masa lalu. Namun, transistor PNP tetap vital untuk banyak fungsi rangkaian spesifik, terutama dalam aplikasi high-side switching atau sebagai pelengkap NPN.

Kesimpulan dan Pertimbangan Desain¶

Memahami perbedaan antara transistor NPN dan PNP adalah langkah fundamental dalam elektronika. Ini bukan hanya soal mengetahui struktur dan simbol, tapi yang lebih penting adalah memahami bagaimana cara mengontrolnya (polaritas tegangan/arus Basis) dan bagaimana arus beban mengalir melaluinya.

NPN adalah transistor yang ideal untuk menarik arus ke ground (sakelar low-side), diaktifkan dengan memberi tegangan positif pada Basis relatif terhadap Emitor. PNP adalah transistor yang ideal untuk menyediakan arus dari sumber positif (sakelar high-side), diaktifkan dengan menarik arus dari Basis atau memberi tegangan negatif pada Basis relatif terhadap Emitor.

Pilihan antara NPN dan PNP dalam desain rangkaian sangat tergantung pada kebutuhan spesifik aplikasi, termasuk:

• Polaritas catu daya yang digunakan.
• Posisi beban dalam rangkaian (di sisi high atau low).
• Polaritas sinyal kontrol yang tersedia dari sumber pengontrol (misalnya mikrokontroler).
• Kebutuhan untuk berinteraksi dengan komponen lain.

Dalam banyak rangkaian kompleks, NPN dan PNP sering bekerja bersama-sama, memanfaatkan kekuatan masing-masing untuk mencapai fungsi yang diinginkan secara efisien.

Jadi, NPN dan PNP itu seperti dua sisi mata uang yang saling melengkapi dalam dunia elektronika. Menguasai cara kerjanya membuka pintu untuk merancang dan memahami rangkaian yang jauh lebih canggih.
