Mengenal Perbedaan RST dan UVW Listrik: Jangan Sampai Salah Sambung!

Table of Contents

Dalam dunia kelistrikan, terutama yang berkaitan dengan sistem tiga fasa, kita sering menemui berbagai notasi atau penamaan untuk setiap fasa. Dua notasi yang paling umum dan kadang membuat bingung adalah RST dan UVW. Sekilas, keduanya tampak berbeda, tapi sebenarnya merujuk pada konsep yang sama: tiga jalur daya listrik yang berbeda dalam sebuah sistem tiga fasa. Memahami perbedaan di antara keduanya itu penting, terutama jika Anda bekerja dengan peralatan listrik dari berbagai era atau standar.

Image just for illustration

Sistem tiga fasa sendiri merupakan tulang punggung distribusi daya listrik modern, terutama untuk aplikasi industri atau komersial yang membutuhkan daya besar dan stabil. Dibandingkan sistem satu fasa, tiga fasa menawarkan efisiensi yang lebih tinggi, penyaluran daya yang lebih konstan, dan sangat ideal untuk menggerakkan motor listrik besar. Ketiga fasa ini biasanya memiliki tegangan dan frekuensi yang sama, tetapi bergeser fasa satu sama lain sebesar 120 derajat listrik. Pergeseran inilah yang menciptakan medan magnet berputar di motor tiga fasa dan memungkinkan penyaluran daya yang stabil.

Apa Itu Sistem Tiga Fasa dan Mengapa Perlu Penamaan Fase?¶

Listrik yang sampai ke rumah-rumah kita umumnya adalah listrik satu fasa. Ada satu kabel “panas” (fasa) dan satu kabel netral. Untuk kebutuhan yang lebih besar, seperti di pabrik, gedung perkantoran, atau pusat data, digunakan sistem tiga fasa. Sistem ini menggunakan tiga kabel “panas” (fasa) dan seringkali satu kabel netral dan satu kabel ground. Keunggulan utama sistem tiga fasa adalah kemampuannya menyalurkan daya yang lebih besar dengan kabel yang lebih kecil dan efisiensi yang lebih baik, serta memberikan torsi awal yang kuat dan stabil untuk motor listrik.

Karena ada tiga jalur daya yang berbeda namun saling terkait ini, sangat krusial untuk bisa membedakan mana yang mana. Bayangkan jika Anda punya tiga pipa air yang terlihat identik tetapi isinya harus disalurkan ke tujuan spesifik; Anda butuh label pada setiap pipa agar tidak salah sambung. Dalam listrik tiga fasa, setiap jalur fasa perlu diidentifikasi dengan jelas agar saat instalasi, pemeliharaan, atau perbaikan, teknisi tahu persis fasa mana yang sedang dihadapi. Penamaan ini juga penting untuk memastikan urutan koneksi yang benar, terutama pada motor listrik yang arah putarannya ditentukan oleh urutan fasa. Di sinilah notasi seperti RST dan UVW berperan.

Mengenal Notasi “RST”: Sang Legenda Lama¶

Notasi RST adalah salah satu sistem penamaan fasa yang paling tua dan masih banyak ditemui, terutama pada instalasi listrik atau peralatan yang didesain berdasarkan standar lama, seperti standar Jerman (VDE) atau beberapa standar Eropa lainnya dari masa lalu. Huruf R, S, dan T digunakan untuk melabeli ketiga fasa tersebut.

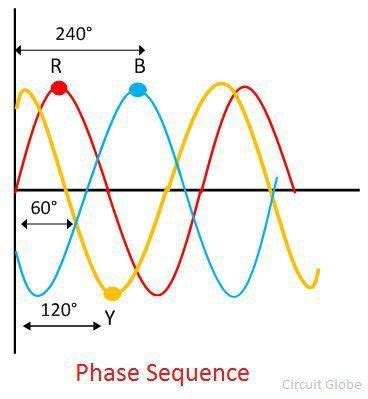

Secara konvensional, urutan R-S-T sering kali diasosiasikan dengan urutan fasa positif, di mana fasa R mendahului fasa S, dan fasa S mendahului fasa T dalam siklus tegangannya (pergeseran 120 derajat listrik). Jadi, jika kita melihat grafik gelombang sinusoidal tegangan setiap fasa, puncak tegangan fasa R akan muncul terlebih dahulu, diikuti 120 derajat kemudian oleh puncak tegangan fasa S, dan 120 derajat setelah itu oleh puncak tegangan fasa T. Urutan ini dikenal sebagai urutan fasa positif.

Image just for illustration

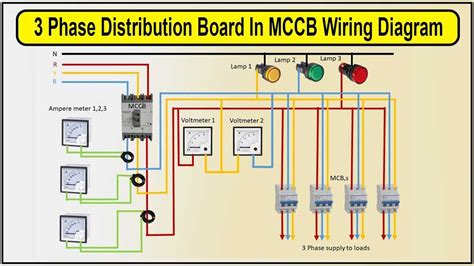

Notasi RST biasanya digunakan untuk melabeli:
* Terminal pada transformator tiga fasa.
* Terminal input pada panel distribusi listrik (MDP, SDP).
* Kabel penghantar (meskipun sekarang warna kabel lebih umum sebagai identifikasi utama).
* Terminal input pada peralatan industri yang lebih tua.

Meskipun terkesan “lama”, notasi RST masih sangat relevan dan perlu dipahami, mengingat banyaknya instalasi listrik yang masih menggunakan standar ini. Penting untuk selalu merujuk pada diagram pengawatan atau petunjuk teknis peralatan spesifik saat menjumpai notasi RST, karena meskipun ada konvensi umum, implementasinya bisa bervariasi tergantung produsen atau negara.

Mengenal Notasi “UVW”: Standar Modern dan Dunia Motor¶

Notasi UVW adalah sistem penamaan fasa yang lebih modern dan diadopsi oleh banyak standar internasional, termasuk standar IEC (International Electrotechnical Commission). Huruf U, V, dan W digunakan untuk melabeli ketiga fasa.

Sama seperti RST, UVW juga merepresentasikan tiga fasa dalam sistem tiga fasa. Secara konvensional, urutan U-V-W juga diasosiasikan dengan urutan fasa positif, yang analog dengan urutan R-S-T. Jadi, fasa U mendahului V, dan V mendahului W. Notasi ini menjadi sangat populer, terutama dalam penamaan terminal belitan motor listrik tiga fasa. Terminal belitan motor sering dilabeli U1, U2, V1, V2, W1, W2 (untuk belitan ganda yang bisa dihubungkan bintang atau delta), atau hanya U, V, W untuk belitan tunggal.

Image just for illustration

Penggunaan notasi UVW lebih dominan pada:
* Peralatan listrik yang diproduksi sesuai standar IEC terbaru.

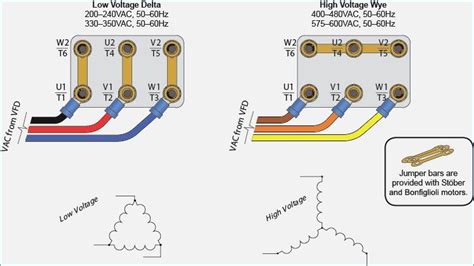

* Terminal belitan pada motor listrik tiga fasa.
* Inverter (Variable Frequency Drive - VFD) output ke motor.
* Terminal pada beberapa jenis generator atau transformator modern.

Notasi UVW lebih konsisten secara internasional berkat adopsi standar IEC. Jika Anda bekerja dengan peralatan baru atau motor listrik, kemungkinan besar Anda akan menemui notasi ini. Memahami bahwa UVW pada dasarnya setara dengan RST (dalam hal merepresentasikan tiga fasa) adalah kunci untuk tidak bingung saat beralih antara peralatan lama dan baru.

Inti Perbedaannya: Bukan Fungsi, Tapi Nama¶

Jadi, apa sebenarnya perbedaan mendasar antara RST dan UVW? Intinya, perbedaannya bukan pada fungsi atau karakteristik listrik dari fasa itu sendiri. Fasa R pada sistem RST memiliki fungsi yang sama dengan fasa U pada sistem UVW (yaitu, salah satu dari tiga jalur fasa). Begitu juga fasa S setara dengan V, dan fasa T setara dengan W.

Perbedaan utamanya terletak pada konvensi penamaan atau labeling yang digunakan. Notasi RST cenderung terkait dengan standar lama atau regional tertentu, sementara notasi UVW lebih terkait dengan standar internasional modern dan penggunaan pada motor listrik. Ini murni masalah penamaan untuk memudahkan identifikasi.

Sama seperti di berbagai negara nama jalan bisa berbeda untuk jenis jalan yang sama (misalnya, ‘street’, ‘road’, ‘jalan’), dalam kelistrikan pun ada konvensi penamaan yang berbeda untuk fasa-fasa listrik. Yang penting adalah memahami bahwa kedua notasi ini merujuk pada hal yang sama: tiga fasa listrik dengan pergeseran 120 derajat satu sama lain.

Tabel Perbandingan RST vs UVW¶

Untuk mempermudah pemahaman, berikut adalah tabel perbandingan singkat antara notasi RST dan UVW:

Fitur	Notasi RST	Notasi UVW
Huruf yang Dipakai	R, S, T	U, V, W
Asal Standar	Umumnya standar lama/regional (misal: DIN, VDE)	Umumnya standar internasional (misal: IEC)
Penggunaan Umum	Panel distribusi lama, transformator lama, peralatan industri lama	Motor listrik, inverter/VFD output, peralatan baru, generator
Urutan Fasa (Konvensional)	R -> S -> T	U -> V -> W
Analoginya	Setara dengan U, V, W secara berturut-turut	Setara dengan R, S, T secara berturut-turut
Sifat	Konvensi penamaan/labeling	Konvensi penamaan/labeling

Tabel ini memberikan gambaran singkat, namun penting untuk diingat bahwa ini adalah konvensi. Selalu periksa diagram pengawatan atau buku manual peralatan untuk memastikan penamaan dan urutan fasa yang benar pada peralatan spesifik yang Anda hadapi.

Pentingnya Urutan Fase (Phase Sequence): Lebih Dari Sekadar Label¶

Meskipun RST dan UVW hanya masalah penamaan, urutan fasa yang mereka representasikan (misalnya, R mendahului S mendahului T, atau U mendahului V mendahului W) sangatlah krusial. Urutan fasa ini dikenal sebagai phase sequence atau phase rotation. Ada dua kemungkinan urutan fasa: positif (misal: RST atau UVW) dan negatif (misal: RTS atau WVU).

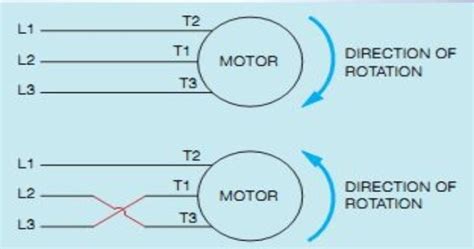

Mengapa urutan fasa ini penting? Contoh paling umum dan krusial adalah pada motor listrik tiga fasa. Arah putaran motor induksi tiga fasa sangat bergantung pada urutan fasa catu daya yang terhubung ke terminalnya. Jika catu daya memiliki urutan fasa positif (RST atau UVW) dan motor dihubungkan sesuai urutan terminalnya (misal: R ke U, S ke V, T ke W), motor akan berputar ke satu arah (misal: searah jarum jam). Namun, jika urutan fasa pada catu daya atau sambungannya terbalik (misal: R ke V, S ke U, T ke W), motor akan berputar ke arah sebaliknya!

Image just for illustration

Bayangkan jika motor ini digunakan untuk menggerakkan konveyor, pompa, atau lift. Salah urutan fasa bisa menyebabkan mesin berjalan mundur, tidak berfungsi sebagaimana mestinya, atau bahkan menimbulkan bahaya keselamatan. Selain motor, urutan fasa yang salah juga bisa memengaruhi kinerja atau merusak peralatan sensitif lainnya, seperti beberapa jenis relay proteksi fasa atau sistem sinkronisasi generator.

Oleh karena itu, meskipun notasi RST dan UVW adalah konvensi penamaan, urutan fasa yang mereka wakili adalah karakteristik listrik yang nyata dan fundamental yang harus diperhatikan saat melakukan instalasi atau pemeliharaan sistem tiga fasa.

Konsekuensi Jika Urutan Fase Salah¶

Kesalahan dalam urutan fasa (menghubungkan fasa-fasa dengan urutan yang salah ke terminal peralatan) dapat memiliki beberapa konsekuensi serius, tergantung jenis peralatannya:

1. Motor Listrik: Ini yang paling umum. Motor bisa berputar ke arah yang salah. Pada beberapa aplikasi seperti pompa sentrifugal, putaran terbalik mungkin hanya mengurangi efisiensi atau tidak memompa air sama sekali. Namun, pada aplikasi lain seperti elevator, eskalator, atau mesin produksi, putaran terbalik bisa sangat berbahaya dan menyebabkan kerusakan mekanis.
2. Peralatan Sensitif Fasa: Beberapa relay proteksi, terutama relay phase sequence, dirancang untuk trip (memutus daya) jika mendeteksi urutan fasa yang salah. Ini adalah fitur keselamatan yang baik. Namun, jika peralatan tidak memiliki proteksi ini, kerusakan bisa terjadi.
3. Generator yang Disinkronkan: Menghubungkan generator ke jaringan listrik (atau generator lain) dengan urutan fasa yang salah akan menyebabkan kerusakan serius pada kedua generator atau pada jaringan listrik. Proses sinkronisasi membutuhkan tegangan, frekuensi, dan urutan fasa yang sama.
4. Peralatan Elektronik Daya: Beberapa perangkat elektronik daya yang bergantung pada urutan fasa (seperti beberapa jenis penyearah atau inverter) bisa tidak berfungsi dengan benar atau rusak jika diumpan dengan urutan fasa yang salah.

Intinya, selalu pastikan urutan fasa sudah benar sebelum menyambungkan peralatan tiga fasa.

Bagaimana Menghadapi Kedua Notasi di Lapangan?¶

Saat Anda bekerja di lapangan dan menemui instalasi dengan notasi RST dan perlu disambungkan ke peralatan dengan notasi UVW (atau sebaliknya), berikut adalah beberapa tips praktis:

1. Referensi Dokumentasi: Ini adalah aturan nomor satu. Selalu cari diagram pengawatan, manual instalasi, atau nameplate pada peralatan. Dokumen-dokumen ini seharusnya menjelaskan bagaimana terminal-terminal dilabeli dan bagaimana seharusnya dihubungkan. Seringkali, diagram akan menunjukkan koneksi yang direkomendasikan, misalnya “Connect R to U, S to V, T to W”.

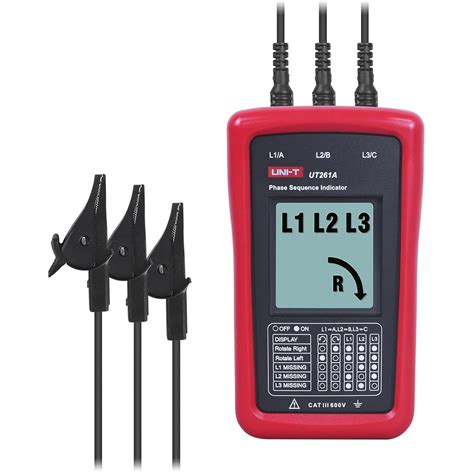

2. Gunakan Meter Urutan Fasa: Alat ini adalah sahabat terbaik Anda. Phase sequence meter atau phase rotation meter adalah instrumen yang dapat mendeteksi urutan fasa pada sumber listrik. Anda cukup menghubungkan probe meter ke tiga fasa yang tersedia, dan meter akan menunjukkan apakah urutannya positif (sering dilambangkan CW - Clockwise) atau negatif (CCW - Counter Clockwise), dan fasa mana yang mana (misal: L1-L2-L3 atau 1-2-3). Dengan mengetahui urutan sumber (misal: R-S-T atau U-V-W yang terukur) dan urutan yang dibutuhkan peralatan, Anda bisa memastikan sambungan yang tepat.
3. Jangan Asumsi: Jangan pernah berasumsi bahwa RST selalu identik dengan UVW atau urutan R-S-T selalu sama dengan U-V-W tanpa verifikasi. Meskipun seringkali begitu, variasi dalam standar atau kesalahan instalasi sebelumnya bisa saja terjadi.
4. Perhatikan Warna Kabel: Di banyak negara, standar pengkabelan menggunakan warna tertentu untuk setiap fasa. Misalnya, di beberapa standar (termasuk harmonisasi Eropa), fasa bisa menggunakan warna Coklat (L1/U), Hitam (L2/V), dan Abu-abu (L3/W), sementara netral biru dan ground hijau/kuning. Di standar lain mungkin menggunakan Merah, Kuning, Hitam. Warna kabel ini juga bisa menjadi petunjuk, tetapi lagi-lagi, harus dikonfirmasi dengan diagram atau meter.

Image just for illustration

Menggabungkan pemahaman notasi, penggunaan alat ukur, dan referensi dokumentasi adalah cara paling aman untuk memastikan instalasi tiga fasa dilakukan dengan benar, terlepas dari notasi (RST atau UVW) yang digunakan pada komponen yang berbeda.

Fakta Menarik Seputar Sistem Tiga Fasa¶

• Nikola Tesla adalah salah satu tokoh kunci dalam pengembangan sistem tenaga listrik tiga fasa, yang menjadi dasar sistem distribusi daya listrik modern.
• Sistem tiga fasa bisa dihubungkan dalam dua konfigurasi utama: Bintang (Wye) atau Delta. Konfigurasi ini memengaruhi hubungan antara tegangan fasa-ke-fasa dan fasa-ke-netral, serta arus pada kabel.
• Motor listrik tiga fasa umumnya tidak memerlukan kapasitor start seperti motor satu fasa karena medan magnet berputar yang diperlukan untuk memulai putaran sudah tercipta secara alami oleh tiga fasa yang bergeser 120 derajat.

Kesimpulan: Memahami Konvensi Itu Penting¶

Perbedaan antara notasi RST dan UVW pada dasarnya hanyalah perbedaan dalam konvensi penamaan fasa-fasa dalam sistem listrik tiga fasa. Notasi RST umumnya terkait dengan standar lama atau regional, sementara UVW lebih umum dalam standar internasional modern dan pada terminal motor. Keduanya merepresentasikan tiga fasa yang sama secara fungsi.

Namun, yang jauh lebih penting daripada notasi itu sendiri adalah memastikan urutan fasa yang benar saat menyambungkan peralatan. Urutan fasa (R-S-T atau U-V-W) menentukan arah putaran motor dan mempengaruhi kinerja peralatan sensitif lainnya. Selalu gunakan dokumentasi, perhatikan warna kabel (jika ada standarnya), dan jika memungkinkan, gunakan meter urutan fasa untuk memverifikasi koneksi. Dengan memahami bahwa RST dan UVW adalah label yang berbeda untuk hal yang sama (fasa-fasa listrik) dan fokus pada urutan fasa yang benar, Anda bisa bekerja dengan aman dan efektif di lingkungan kelistrikan tiga fasa.

Apakah Anda punya pengalaman menarik dengan notasi RST atau UVW? Atau mungkin pertanyaan terkait instalasi tiga fasa? Jangan ragu untuk berbagi di kolom komentar di bawah!
