Bingung Bedain DFD dan Flowchart? Ini Dia Penjelasan Simpelnya!

Table of Contents

Apa itu DFD?¶

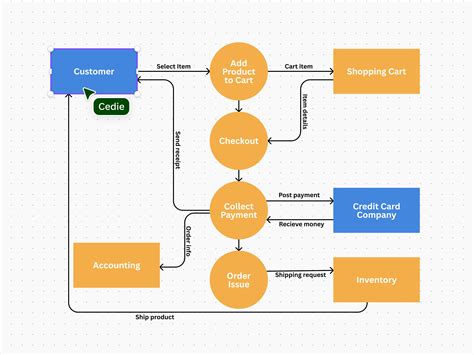

Data Flow Diagram (DFD), atau Diagram Alir Data, adalah representasi grafis dari aliran data melalui suatu sistem informasi. DFD berfokus pada pergerakan data antara berbagai entitas dan proses dalam sistem. Diagram ini tidak menekankan pada urutan langkah-langkah operasional atau kontrol logika, melainkan lebih kepada bagaimana data diproses dan ditransformasi dalam sistem. DFD sangat berguna untuk memvisualisasikan sistem dari perspektif data, membantu memahami bagaimana informasi masuk, bergerak, dan keluar dari sistem.

Image just for illustration

DFD menggunakan simbol-simbol tertentu untuk merepresentasikan komponen-komponen utama sistem. Simbol-simbol ini meliputi:
* Entitas Eksternal (External Entity): Sumber atau tujuan data di luar sistem, seperti pengguna, departemen lain, atau sistem eksternal lainnya. Biasanya digambarkan sebagai persegi panjang.
* Proses (Process): Aktivitas yang mentransformasi data. Digambarkan sebagai lingkaran atau persegi panjang dengan sudut membulat. Proses merepresentasikan fungsi-fungsi dalam sistem.
* Penyimpanan Data (Data Store): Tempat penyimpanan data, seperti database, file, atau arsip. Digambarkan sebagai dua garis paralel terbuka atau persegi panjang terbuka di salah satu sisinya.
* Aliran Data (Data Flow): Pergerakan data antara komponen-komponen sistem. Digambarkan sebagai panah berlabel yang menunjukkan arah aliran data dan jenis data yang mengalir.

DFD biasanya dibuat dalam beberapa tingkatan (level) untuk memberikan detail yang berbeda. DFD level 0 (context diagram) memberikan gambaran umum sistem secara keseluruhan, sementara level yang lebih tinggi (level 1, level 2, dst.) memecah proses-proses utama menjadi sub-proses yang lebih detail. Hal ini memungkinkan pemahaman sistem secara bertahap, mulai dari gambaran besar hingga detail implementasi.

Apa itu Flowchart?¶

Flowchart, atau Diagram Alir, adalah representasi grafis dari urutan langkah-langkah dalam suatu proses atau algoritma. Flowchart fokus pada kontrol alur, yaitu bagaimana langkah-langkah dalam suatu proses dijalankan secara berurutan, bercabang, atau berulang. Diagram ini sangat berguna untuk mendokumentasikan, merancang, atau memahami logika suatu proses langkah demi langkah. Flowchart umum digunakan dalam pemrograman, analisis sistem, dan berbagai bidang lainnya untuk memvisualisasikan alur kerja.

Image just for illustration

Flowchart juga menggunakan simbol-simbol standar untuk merepresentasikan berbagai jenis operasi dan alur kontrol. Beberapa simbol flowchart yang umum digunakan adalah:
* Terminal (Terminator): Menunjukkan awal atau akhir dari suatu proses. Digambarkan sebagai bentuk oval atau persegi panjang membulat.
* Proses (Process): Merepresentasikan langkah atau tindakan dalam proses. Digambarkan sebagai persegi panjang.
* Keputusan (Decision): Menunjukkan titik pengambilan keputusan yang menghasilkan dua atau lebih jalur alternatif. Digambarkan sebagai belah ketupat.
* Input/Output (Input/Output): Menunjukkan operasi input atau output data. Digambarkan sebagai jajaran genjang.
* Penghubung (Connector): Menghubungkan bagian-bagian flowchart yang terpisah, terutama jika flowchart terlalu panjang. Digambarkan sebagai lingkaran kecil.
* Alur (Flow Line): Menunjukkan arah aliran proses. Digambarkan sebagai panah yang menghubungkan simbol-simbol.

Flowchart biasanya dibuat untuk menggambarkan alur kontrol dalam suatu program komputer, proses bisnis, atau prosedur operasional. Flowchart sangat efektif dalam menjelaskan logika langkah demi langkah, termasuk percabangan (if-else), perulangan (loops), dan urutan eksekusi.

Perbedaan Utama DFD dan Flowchart¶

Meskipun DFD dan flowchart keduanya merupakan diagram visual untuk merepresentasikan sistem atau proses, perbedaan utama terletak pada fokus dan tujuan penggunaannya. DFD berfokus pada aliran data dalam sistem informasi, sedangkan flowchart berfokus pada aliran kontrol atau urutan langkah-langkah dalam suatu proses. Mari kita telaah perbedaan-perbedaan kunci ini lebih detail:

Fokus Utama¶

• DFD: Fokus pada Data. DFD dirancang untuk memodelkan bagaimana data bergerak dan ditransformasi dalam suatu sistem. Pertanyaan utama yang dijawab oleh DFD adalah: Data apa yang diproses? Dari mana data berasal? Ke mana data pergi? Proses apa yang mentransformasi data?
• Flowchart: Fokus pada Kontrol. Flowchart dirancang untuk memodelkan urutan langkah-langkah dan logika kontrol dalam suatu proses atau algoritma. Pertanyaan utama yang dijawab oleh flowchart adalah: Langkah-langkah apa yang perlu dilakukan? Urutan langkah-langkahnya bagaimana? Keputusan apa yang perlu diambil? Bagaimana proses dimulai dan berakhir?

Simbol yang Digunakan¶

Meskipun ada beberapa simbol yang mirip (misalnya, simbol proses), set simbol utama dan interpretasinya berbeda antara DFD dan flowchart. DFD menggunakan simbol khusus untuk entitas eksternal, penyimpanan data, dan aliran data, yang tidak ada dalam flowchart standar. Flowchart memiliki simbol khusus untuk keputusan, input/output, dan penghubung, yang kurang ditekankan dalam DFD.

Fitur	DFD	Flowchart
Fokus Utama	Aliran Data	Aliran Kontrol/Langkah-langkah
Komponen	Entitas Eksternal, Proses, Penyimpanan Data, Aliran Data	Terminal, Proses, Keputusan, Input/Output, Penghubung, Alur
Tujuan	Memvisualisasikan pergerakan dan transformasi data dalam sistem informasi	Memvisualisasikan urutan langkah dan logika dalam proses atau algoritma
Tingkatan	Bertingkat (Level 0, 1, 2, dst.)	Biasanya datar (satu level) atau hierarkis (untuk proses yang kompleks)
Penggunaan	Analisis Sistem Informasi, Desain Database	Pemrograman, Analisis Proses Bisnis, Dokumentasi Prosedur

Tingkat Detail¶

• DFD: Dapat Bertingkat dan Abstrak. DFD seringkali dibuat dalam beberapa tingkatan detail. DFD level tinggi (context diagram) memberikan gambaran umum sistem tanpa detail implementasi, sementara level yang lebih rendah memberikan detail yang semakin rinci tentang proses-proses dan aliran data. Ini memungkinkan DFD untuk memodelkan sistem yang kompleks secara bertahap.
• Flowchart: Lebih Detail dan Konkret. Flowchart biasanya lebih detail dan konkret, menggambarkan langkah-langkah spesifik dalam suatu proses. Meskipun flowchart juga bisa dibuat hierarkis untuk proses yang kompleks, fokusnya tetap pada urutan langkah-langkah dan logika kontrol yang jelas.

Penggunaan Ideal¶

• DFD: Ideal untuk Sistem Informasi dan Database. DFD sangat efektif untuk menganalisis dan merancang sistem informasi, khususnya yang melibatkan pengelolaan data dalam jumlah besar. DFD membantu dalam memahami bagaimana data diproses, disimpan, dan diakses dalam sistem. DFD juga berguna dalam desain database, karena membantu mengidentifikasi entitas, atribut, dan hubungan antar entitas berdasarkan aliran data.
• Flowchart: Ideal untuk Algoritma, Proses Bisnis, dan Prosedur Operasional. Flowchart sangat berguna untuk merancang dan mendokumentasikan algoritma komputer, proses bisnis, prosedur operasional standar (SOP), dan alur kerja lainnya yang melibatkan urutan langkah-langkah yang jelas. Flowchart membantu dalam memastikan logika proses yang benar, mengidentifikasi potensi masalah atau inefisiensi, dan memudahkan komunikasi alur kerja kepada orang lain.

Persamaan antara DFD dan Flowchart¶

Meskipun perbedaan antara DFD dan flowchart cukup signifikan, ada juga beberapa persamaan yang mendasar di antara keduanya:

• Keduanya adalah Alat Visual: Baik DFD maupun flowchart adalah alat visual yang menggunakan simbol-simbol grafis untuk merepresentasikan konsep abstrak. Visualisasi ini memudahkan pemahaman sistem atau proses dibandingkan dengan deskripsi teks yang panjang.
• Keduanya Digunakan untuk Pemodelan: Keduanya digunakan untuk pemodelan sistem atau proses. Mereka membantu dalam merepresentasikan sistem yang kompleks secara sederhana dan terstruktur, sehingga memudahkan analisis, desain, dan dokumentasi.
• Keduanya Membantu Komunikasi: DFD dan flowchart memfasilitasi komunikasi antara berbagai pihak yang terlibat dalam pengembangan sistem atau perbaikan proses. Diagram visual lebih mudah dipahami oleh orang dengan latar belakang yang berbeda, seperti analis sistem, programmer, pengguna bisnis, dan manajemen.
• Keduanya Dapat Digunakan Bersama: DFD dan flowchart dapat digunakan secara bersamaan dalam proyek yang sama. Misalnya, dalam pengembangan sistem informasi, DFD dapat digunakan untuk memodelkan aliran data secara keseluruhan, sementara flowchart dapat digunakan untuk mendetailkan logika internal dari proses-proses tertentu yang diidentifikasi dalam DFD.

Kapan Menggunakan DFD?¶

DFD paling tepat digunakan dalam situasi-situasi berikut:

• Analisis Sistem Informasi: Ketika Anda perlu menganalisis sistem informasi yang kompleks dan memahami bagaimana data diproses dan dialirkan di dalamnya.
• Desain Database: Saat merancang database, DFD membantu mengidentifikasi entitas, atribut, dan hubungan antar entitas berdasarkan aliran data dalam sistem.
• Pemahaman Aliran Data: Ketika fokus utama adalah memahami pergerakan dan transformasi data melalui sistem, bukan urutan langkah-langkah operasional.
• Komunikasi dengan Pengguna Bisnis: DFD, terutama DFD level tinggi, lebih mudah dipahami oleh pengguna bisnis yang mungkin tidak memiliki latar belakang teknis yang kuat, karena fokusnya pada aliran data bisnis.
• Dokumentasi Sistem Informasi: DFD adalah alat yang baik untuk mendokumentasikan sistem informasi dari perspektif aliran data, sebagai bagian dari dokumentasi sistem secara keseluruhan.

Contoh Penggunaan DFD:

• Memodelkan sistem pemesanan online, menunjukkan bagaimana data pesanan mengalir dari pelanggan, melalui proses validasi, pembayaran, hingga ke sistem pengiriman dan inventaris.
• Memvisualisasikan sistem perpustakaan, menggambarkan bagaimana data buku, anggota, dan peminjaman dikelola dan dialirkan antar proses seperti pendaftaran anggota, peminjaman buku, pengembalian buku, dan pelaporan.
• Menganalisis sistem penggajian, menunjukkan bagaimana data karyawan, jam kerja, dan potongan gaji diproses untuk menghasilkan slip gaji dan laporan keuangan.

Kapan Menggunakan Flowchart?¶

Flowchart paling tepat digunakan dalam situasi-situasi berikut:

• Perancangan Algoritma: Ketika Anda perlu merancang algoritma komputer atau logika program langkah demi langkah.
• Analisis Proses Bisnis: Saat Anda ingin menganalisis proses bisnis untuk mengidentifikasi bottleneck, inefisiensi, atau peluang perbaikan.
• Dokumentasi Prosedur Operasional: Untuk mendokumentasikan prosedur operasional standar (SOP) atau alur kerja agar mudah dipahami dan diikuti oleh karyawan.
• Pelatihan Karyawan: Flowchart dapat digunakan sebagai alat bantu visual untuk melatih karyawan tentang prosedur kerja atau alur proses.
• Pemecahan Masalah: Ketika Anda menghadapi masalah dalam suatu proses, flowchart dapat membantu memvisualisasikan alur proses dan mengidentifikasi titik-titik potensi masalah.

Contoh Penggunaan Flowchart:

• Menggambarkan algoritma untuk menghitung faktorial suatu bilangan.
• Memvisualisasikan proses penerimaan pesanan di restoran, mulai dari pelanggan memesan, dapur menyiapkan makanan, hingga pelayan mengantarkan pesanan.
• Mendokumentasikan prosedur klaim asuransi, langkah demi langkah dari pengajuan klaim hingga persetujuan atau penolakan klaim.
• Membuat flowchart untuk proses pendaftaran akun online, termasuk validasi email, pembuatan password, dan persetujuan akun.
• Menggambarkan alur proses produksi di pabrik, mulai dari bahan baku masuk hingga produk jadi keluar.

Kelebihan dan Kekurangan DFD¶

Kelebihan DFD:

• Fokus pada Data: DFD sangat efektif dalam memvisualisasikan aliran data, yang merupakan aspek penting dalam sistem informasi.
• Mudah Dipahami (Level Tinggi): DFD level tinggi (context diagram) relatif mudah dipahami bahkan oleh orang yang tidak memiliki latar belakang teknis, menjadikannya alat komunikasi yang baik dengan pengguna bisnis.
• Bertingkat: Kemampuan untuk membuat DFD dalam tingkatan detail memungkinkan pemodelan sistem yang kompleks secara bertahap, mulai dari gambaran umum hingga detail implementasi.
• Mendukung Desain Database: DFD membantu dalam mengidentifikasi entitas, atribut, dan hubungan yang diperlukan untuk desain database yang efisien.
• Alat Analisis Sistem yang Kuat: DFD adalah alat yang ampuh untuk menganalisis sistem informasi yang ada, mengidentifikasi area perbaikan, dan merancang sistem baru.

Kekurangan DFD:

• Tidak Menunjukkan Kontrol Alur: DFD tidak secara langsung menunjukkan alur kontrol atau urutan langkah-langkah operasional. Ini bisa menjadi batasan jika fokus utama adalah pada logika kontrol proses.
• Kurang Detail pada Proses Internal: DFD lebih fokus pada aliran data antar proses, dan mungkin kurang detail dalam menggambarkan logika internal dari masing-masing proses. Untuk detail logika proses, flowchart mungkin lebih sesuai.
• Simbol yang Lebih Spesifik: Simbol-simbol DFD mungkin memerlukan pembelajaran lebih lanjut dibandingkan simbol flowchart yang lebih umum.
• Kurang Cocok untuk Proses Sederhana: Untuk proses yang sangat sederhana dengan alur data yang minimal, DFD mungkin terasa berlebihan dan flowchart mungkin lebih praktis.

Kelebihan dan Kekurangan Flowchart¶

Kelebihan Flowchart:

• Fokus pada Kontrol Alur: Flowchart sangat efektif dalam memvisualisasikan alur kontrol dan urutan langkah-langkah dalam suatu proses atau algoritma.
• Mudah Dipahami dan Digunakan: Simbol-simbol flowchart relatif sederhana dan umum digunakan, sehingga mudah dipelajari dan dipahami oleh banyak orang.
• Sangat Detail: Flowchart dapat menggambarkan proses dengan tingkat detail yang tinggi, termasuk percabangan, perulangan, dan keputusan.
• Berguna untuk Berbagai Aplikasi: Flowchart dapat digunakan dalam berbagai bidang, mulai dari pemrograman, analisis proses bisnis, hingga dokumentasi prosedur operasional.
• Alat Komunikasi yang Efektif: Flowchart adalah alat komunikasi visual yang efektif untuk menjelaskan logika proses kepada berbagai pihak.

Kekurangan Flowchart:

• Kurang Fokus pada Data: Flowchart kurang menekankan pada aliran data dan transformasi data dalam sistem. Jika fokus utama adalah pada data, DFD mungkin lebih tepat.
• Bisa Menjadi Rumit untuk Sistem Kompleks: Flowchart untuk proses yang sangat kompleks bisa menjadi besar dan sulit dibaca, terutama jika banyak percabangan dan perulangan.
• Kurang Cocok untuk Sistem Informasi Skala Besar: Untuk memodelkan sistem informasi skala besar dengan banyak komponen dan aliran data yang kompleks, DFD mungkin lebih efektif dalam memberikan gambaran umum yang terstruktur.
• Tidak Standar untuk Semua Industri: Meskipun simbol flowchart cukup standar, mungkin ada variasi atau ekstensi simbol yang digunakan dalam industri atau bidang tertentu.

Kesimpulan¶

DFD dan flowchart adalah alat diagram visual yang sangat berguna, namun keduanya memiliki fokus dan kegunaan yang berbeda. DFD adalah pilihan yang lebih baik ketika Anda ingin memahami dan memodelkan aliran data dalam sistem informasi, terutama sistem yang kompleks dengan banyak komponen data. DFD membantu Anda melihat bagaimana data bergerak, disimpan, dan ditransformasi dalam sistem. Di sisi lain, flowchart lebih cocok ketika Anda ingin memvisualisasikan urutan langkah-langkah dan logika kontrol dalam suatu proses atau algoritma. Flowchart membantu Anda memastikan logika yang benar, mendokumentasikan prosedur, dan mengkomunikasikan alur kerja.

Pilihan antara DFD dan flowchart bergantung pada tujuan Anda dan aspek sistem atau proses yang ingin Anda tekankan. Dalam beberapa kasus, Anda bahkan dapat menggunakan keduanya secara bersamaan untuk mendapatkan pemahaman yang lebih komprehensif. Misalnya, Anda dapat menggunakan DFD untuk memodelkan aliran data tingkat tinggi dalam sistem, dan kemudian menggunakan flowchart untuk mendetailkan logika internal dari proses-proses kunci yang diidentifikasi dalam DFD.

Jadi, sudah lebih paham kan perbedaan antara DFD dan flowchart? Jangan bingung lagi ya! Gunakan alat yang tepat untuk kebutuhan visualisasi prosesmu.
