MWD vs LWD: Apa Bedanya? Panduan Simpel Buat Kamu!

Table of Contents

Apa Itu MWD dan LWD?¶

Di dunia pengeboran minyak dan gas, ada banyak teknologi canggih yang digunakan untuk memastikan operasi berjalan efisien dan efektif. Dua di antaranya adalah MWD (Measurement While Drilling) dan LWD (Logging While Drilling). Meskipun keduanya sering disebut bersamaan dan sama-sama penting dalam proses pengeboran, sebenarnya mereka punya fungsi dan fokus yang berbeda. Yuk, kita bedah satu per satu!

MWD (Measurement While Drilling)¶

MWD, atau Measurement While Drilling, sesuai namanya, adalah teknologi yang memungkinkan kita untuk mendapatkan data pengukuran saat pengeboran sedang berlangsung. Bayangkan, kita bisa langsung tahu kondisi di dalam sumur bumi, real-time, tanpa harus menghentikan proses pengeboran. Keren, kan?

Fungsi utama MWD adalah untuk navigasi dan kontrol arah pengeboran. Dalam pengeboran modern, seringkali sumur tidak hanya lurus vertikal ke bawah, tapi juga bisa dibor secara miring atau horizontal untuk mencapai target reservoir minyak atau gas yang lebih luas. MWD membantu para driller untuk memastikan sumur dibor sesuai dengan rencana dan target yang diinginkan.

Data apa saja sih yang dikumpulkan oleh MWD? Beberapa data penting yang dikumpulkan MWD meliputi:

• Data Directional: Ini adalah data utama MWD, yang mencakup informasi tentang inklinasi (kemiringan sumur), azimuth (arah sumur), dan toolface (orientasi alat bor). Dengan data ini, driller bisa tahu persis ke mana arah mata bor bergerak dan melakukan koreksi jika diperlukan.
• Data Downhole Drilling Dynamics: MWD juga mengukur parameter-parameter di dalam lubang sumur yang berkaitan dengan proses pengeboran, seperti berat pada mata bor (WOB - Weight on Bit), torsi (Torque), RPM mata bor (Revolutions Per Minute), dan tekanan annular. Data ini penting untuk mengoptimalkan proses pengeboran, mencegah masalah seperti stick-slip atau kerusakan mata bor, dan meningkatkan efisiensi.
• Data Lingkungan Downhole: MWD juga bisa mengukur temperatur dan tekanan di dalam sumur. Informasi ini penting untuk memahami kondisi formasi dan memastikan peralatan pengeboran berfungsi dengan baik di lingkungan yang ekstrem.

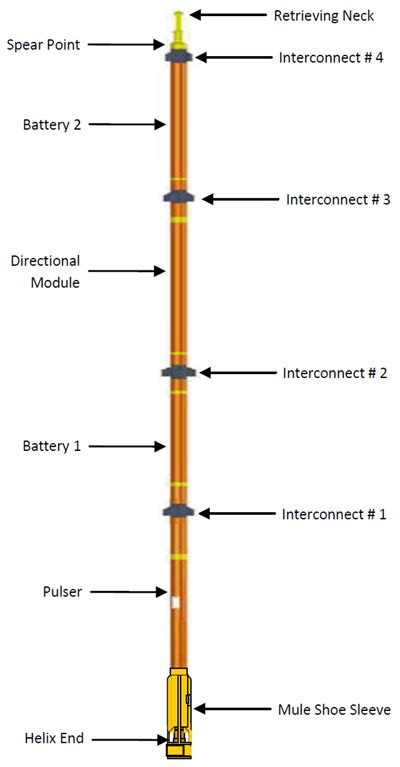

Image just for illustration

Semua data ini dikirimkan ke permukaan secara real-time menggunakan berbagai metode, seperti mud pulse telemetry (mengirimkan data melalui pulsa tekanan lumpur pengeboran), electromagnetic telemetry (menggunakan gelombang elektromagnetik), atau bahkan wired drill pipe (pipa bor berkabel). Dengan informasi real-time ini, tim pengeboran di permukaan bisa membuat keputusan dengan cepat dan tepat untuk mengoptimalkan operasi pengeboran.

LWD (Logging While Drilling)¶

Selanjutnya, kita bahas LWD atau Logging While Drilling. Jika MWD fokus pada navigasi dan optimalisasi pengeboran, maka LWD lebih berorientasi pada evaluasi formasi geologi yang ditembus oleh sumur. LWD memungkinkan kita untuk mendapatkan data logging atau perekaman sifat-sifat batuan formasi saat pengeboran berlangsung.

Fungsi utama LWD adalah untuk mengkarakterisasi reservoir dan memahami sifat-sifat geologi formasi. Data LWD sangat penting untuk menentukan apakah suatu formasi mengandung hidrokarbon (minyak dan gas), memperkirakan potensi produksi reservoir, dan merencanakan strategi pengembangan lapangan yang optimal.

Data yang dikumpulkan oleh LWD jauh lebih beragam dan fokus pada sifat-sifat batuan formasi. Beberapa jenis data LWD yang umum meliputi:

• Resistivity Logging: Mengukur resistivitas atau daya hantar listrik batuan. Resistivitas batuan sangat sensitif terhadap kandungan fluida di dalam pori-pori batuan. Batuan yang mengandung hidrokarbon biasanya memiliki resistivitas yang tinggi, sementara batuan yang mengandung air asin memiliki resistivitas yang rendah.
• Gamma Ray Logging: Mengukur radiasi gamma alami dari formasi. Gamma ray log digunakan untuk mengidentifikasi jenis batuan (misalnya, shale memiliki radioaktivitas yang lebih tinggi dibandingkan sandstone) dan untuk korelasi antar sumur.
• Density Logging: Mengukur densitas atau kerapatan batuan. Densitas batuan dipengaruhi oleh mineralogi batuan dan porositas. Density log digunakan untuk memperkirakan porositas batuan, yang merupakan ruang kosong dalam batuan yang bisa ditempati oleh hidrokarbon.
• Neutron Porosity Logging: Mengukur porositas batuan berdasarkan interaksi neutron dengan formasi. Neutron porosity log juga digunakan untuk memperkirakan porositas batuan dan membedakan antara porositas yang terisi oleh air atau hidrokarbon.
• Sonic Logging: Mengukur kecepatan gelombang suara melalui formasi. Sonic log digunakan untuk memperkirakan porositas, litologi (jenis batuan), dan sifat mekanik batuan.

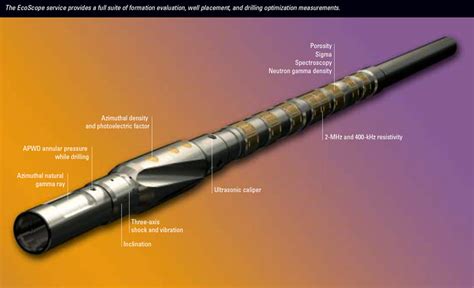

Image just for illustration

Sama seperti MWD, data LWD juga dikirimkan ke permukaan secara real-time menggunakan metode telemetri yang serupa. Dengan data LWD, ahli geologi dan reservoir bisa membuat keputusan real-time tentang potensi reservoir, kebutuhan casing, dan strategi logging lebih lanjut.

Perbedaan Mendasar antara MWD dan LWD¶

Jadi, apa perbedaan mendasar antara MWD dan LWD? Singkatnya:

• MWD fokus pada navigasi dan kontrol arah pengeboran, serta optimalisasi proses pengeboran. Data MWD digunakan untuk memastikan sumur dibor sesuai rencana dan efisien.
• LWD fokus pada evaluasi formasi geologi, karakterisasi reservoir, dan pemahaman sifat-sifat batuan. Data LWD digunakan untuk menilai potensi hidrokarbon dan merencanakan pengembangan lapangan.

Meskipun berbeda fokus, MWD dan LWD seringkali digunakan bersamaan dalam satu rangkaian alat bor. Kombinasi MWD dan LWD memberikan gambaran yang komprehensif tentang kondisi pengeboran dan formasi yang ditembus. Ini memungkinkan tim pengeboran untuk membuat keputusan yang lebih baik dan terintegrasi, dari navigasi sumur hingga evaluasi reservoir.

Perbandingan Langsung MWD vs LWD¶

Untuk lebih memperjelas perbedaan antara MWD dan LWD, mari kita bandingkan keduanya secara langsung dalam beberapa aspek kunci:

Fitur	MWD (Measurement While Drilling)	LWD (Logging While Drilling)
Tujuan Utama	Navigasi pengeboran, kontrol arah, optimalisasi proses pengeboran	Evaluasi formasi, karakterisasi reservoir, pemahaman geologi formasi
Jenis Data	Data directional, data dinamika pengeboran, data lingkungan downhole	Data geofisika (resistivity, gamma ray, density, neutron, sonic, dll.)
Sensor Utama	Gyro, accelerometer, magnetometer, pressure sensor, flow meter, dll.	Resistivity sensor, gamma ray detector, density sensor, neutron sensor, sonic transducer, dll.
Aplikasi Utama	Pengeboran directional, horizontal, dan sumur kompleks, pemantauan kondisi downhole	Evaluasi formasi real-time, identifikasi zona hidrokarbon, karakterisasi reservoir
Fokus Data	Mekanika pengeboran, arah sumur, kondisi operasional	Sifat fisik batuan, kandungan fluida, potensi hidrokarbon

Tujuan Utama: Navigasi vs. Evaluasi Formasi¶

Seperti yang sudah dijelaskan, perbedaan paling mendasar terletak pada tujuan utama masing-masing teknologi.

• MWD: Tujuan utamanya adalah untuk navigasi pengeboran dan optimalisasi proses pengeboran. MWD memastikan sumur dibor sesuai dengan rencana yang telah ditentukan, mencapai target reservoir dengan tepat, dan dilakukan secara efisien. Data MWD membantu driller untuk “mengarahkan” mata bor dan menjaga agar sumur tetap berada di jalur yang benar.
• LWD: Tujuan utamanya adalah evaluasi formasi geologi dan karakterisasi reservoir. LWD memberikan informasi penting tentang sifat-sifat batuan, kandungan fluida, dan potensi hidrokarbon di formasi yang ditembus. Data LWD membantu ahli geologi dan reservoir untuk “melihat” ke dalam bumi dan memahami apa yang ada di sana.

Jenis Data yang Dikumpulkan: Data Pengeboran vs. Data Geofisika¶

Perbedaan tujuan ini tercermin dalam jenis data yang dikumpulkan oleh masing-masing teknologi.

• MWD: Data MWD fokus pada data pengeboran dan kondisi operasional sumur. Ini termasuk data directional (inklinasi, azimuth, toolface), data dinamika pengeboran (WOB, Torque, RPM), dan data lingkungan downhole (temperatur, tekanan). Data ini penting untuk mengontrol arah pengeboran, mengoptimalkan parameter pengeboran, dan memantau kondisi alat bor.
• LWD: Data LWD fokus pada data geofisika dan sifat-sifat batuan formasi. Ini termasuk data resistivity, gamma ray, density, neutron porosity, dan sonic. Data ini penting untuk mengidentifikasi jenis batuan, memperkirakan porositas, permeabilitas, saturasi fluida, dan sifat-sifat reservoir lainnya.

Sensor dan Instrumen: Navigasi vs. Evaluasi Sifat Batuan¶

Jenis sensor dan instrumen yang digunakan dalam MWD dan LWD juga berbeda, sesuai dengan jenis data yang ingin dikumpulkan.

• MWD: Instrumen MWD umumnya meliputi sensor directional (gyroscope, accelerometer, magnetometer) untuk mengukur inklinasi dan azimuth, sensor tekanan untuk mengukur tekanan annular, flow meter untuk mengukur laju aliran lumpur, dan sensor dinamika pengeboran (strain gauges, accelerometers) untuk mengukur WOB, Torque, dan vibrasi.
• LWD: Instrumen LWD meliputi berbagai sensor geofisika seperti elektroda resistivity untuk mengukur resistivitas, detektor gamma ray untuk mengukur radiasi gamma alami, sumber dan detektor neutron untuk neutron porosity logging, sumber dan detektor gamma ray untuk density logging, dan transduser sonic untuk sonic logging.

Waktu dan Frekuensi Pengukuran: Real-time dan Kontinu¶

Baik MWD maupun LWD sama-sama memberikan data secara real-time dan kontinu selama proses pengeboran. Ini adalah salah satu keunggulan utama kedua teknologi ini dibandingkan dengan wireline logging, yang baru bisa dilakukan setelah pengeboran selesai.

• MWD: Data MWD dikirimkan ke permukaan secara terus menerus selama pengeboran berlangsung. Frekuensi pengiriman data bisa diatur sesuai kebutuhan, biasanya beberapa kali per menit. Data real-time ini memungkinkan driller untuk segera merespons perubahan kondisi downhole dan melakukan koreksi arah pengeboran secara proaktif.
• LWD: Data LWD juga dikirimkan ke permukaan secara real-time dan kontinu. Frekuensi pengambilan data LWD juga bisa diatur, tergantung pada kecepatan pengeboran dan kebutuhan evaluasi formasi. Data real-time LWD memungkinkan ahli geologi dan reservoir untuk membuat keputusan cepat tentang potensi reservoir dan kebutuhan logging lebih lanjut.

Aplikasi dalam Industri Perminyakan dan Gas¶

MWD dan LWD memiliki aplikasi yang sangat luas dalam industri perminyakan dan gas, terutama dalam pengeboran sumur-sumur modern yang semakin kompleks.

• MWD: Aplikasi utama MWD adalah dalam pengeboran sumur directional, horizontal, dan sumur-sumur dengan extended reach. MWD sangat penting untuk memastikan sumur dibor sesuai dengan rencana dan mencapai target reservoir yang diinginkan, terutama dalam sumur-sumur yang memiliki lintasan yang panjang dan kompleks. MWD juga digunakan dalam pemantauan kondisi downhole secara real-time, yang membantu mencegah masalah pengeboran dan meningkatkan keselamatan operasi.
• LWD: Aplikasi utama LWD adalah dalam evaluasi formasi secara real-time. LWD digunakan untuk mengidentifikasi zona hidrokarbon, memperkirakan potensi produksi reservoir, menentukan kedalaman casing point, dan merencanakan well completion. Data LWD sangat penting untuk membuat keputusan geologi dan reservoir yang cepat dan tepat selama proses pengeboran.

Kelebihan dan Kekurangan Masing-Masing¶

Setiap teknologi tentu memiliki kelebihan dan kekurangannya masing-masing. Berikut adalah beberapa poin penting untuk MWD dan LWD:

• MWD:
  • Kelebihan:
    • Real-time navigation: Memungkinkan kontrol arah pengeboran yang presisi.
    • Optimalisasi pengeboran: Membantu meningkatkan efisiensi dan mengurangi risiko masalah pengeboran.
    • Data operasional real-time: Memberikan informasi penting tentang kondisi downhole saat pengeboran.
  • Kekurangan:
    • Fokus terbatas pada data pengeboran: Tidak memberikan informasi detail tentang sifat-sifat batuan formasi.
    • Biaya: Operasi MWD menambah biaya pengeboran.
• LWD:
  • Kelebihan:
    • Evaluasi formasi real-time: Memungkinkan pengambilan keputusan geologi dan reservoir yang cepat.
    • Data geofisika lengkap: Memberikan informasi detail tentang sifat-sifat batuan dan potensi hidrokarbon.
    • Efisiensi waktu: Evaluasi formasi dilakukan saat pengeboran, menghemat waktu dibandingkan wireline logging.
  • Kekurangan:
    • Kompleksitas: Operasi LWD lebih kompleks dan memerlukan keahlian khusus.
    • Biaya: LWD umumnya lebih mahal dibandingkan MWD.
    • Keterbatasan lingkungan: Beberapa sensor LWD mungkin memiliki keterbatasan dalam kondisi sumur tertentu (misalnya, temperatur tinggi).

Kapan Menggunakan MWD dan LWD?¶

Pemilihan antara MWD dan LWD, atau penggunaan keduanya secara bersamaan, sangat tergantung pada tujuan pengeboran dan karakteristik sumur yang akan dibor.

Situasi Ideal untuk MWD¶

MWD sangat penting dan ideal digunakan dalam situasi-situasi berikut:

• Pengeboran Directional dan Horizontal: Dalam sumur-sumur yang tidak vertikal, MWD adalah wajib hukumnya. Tanpa MWD, hampir mustahil untuk mengarahkan mata bor dan memastikan sumur mencapai target yang diinginkan.
• Pengeboran Sumur Kompleks: Sumur-sumur dengan lintasan yang rumit, extended reach, atau multi-lateral sangat bergantung pada MWD untuk navigasi dan kontrol arah yang akurat.
• Pemantauan Kondisi Downhole Secara Real-time: Dalam semua jenis sumur, MWD memberikan keuntungan besar dalam memantau kondisi operasional pengeboran secara real-time. Ini membantu mencegah masalah, mengoptimalkan parameter pengeboran, dan meningkatkan keselamatan.
• Optimalisasi Parameter Pengeboran: Data MWD memungkinkan driller untuk menyesuaikan parameter pengeboran (WOB, RPM, laju aliran lumpur) secara real-time untuk mencapai laju penetrasi (ROP - Rate of Penetration) yang optimal dan meminimalkan risiko masalah pengeboran.

Situasi Ideal untuk LWD¶

LWD sangat berharga dan ideal digunakan dalam situasi-situasi berikut:

• Evaluasi Formasi Saat Pengeboran: Jika tujuan utama pengeboran adalah untuk mengevaluasi potensi hidrokarbon dan mengkarakterisasi reservoir, LWD adalah pilihan yang sangat tepat. LWD memberikan data logging real-time yang memungkinkan pengambilan keputusan geologi dan reservoir yang cepat.
• Karakterisasi Reservoir yang Detail: Dalam pengembangan lapangan, LWD memberikan data yang lebih detail tentang sifat-sifat reservoir dibandingkan dengan MWD. Data LWD digunakan untuk memperkirakan volume hidrokarbon di tempat (Hydrocarbon Initially In Place), merencanakan strategi pengembangan lapangan, dan mengoptimalkan produksi.
• Pengambilan Keputusan Geologi Secara Cepat: Data real-time LWD memungkinkan ahli geologi untuk membuat keputusan cepat tentang potensi reservoir, kebutuhan casing, dan strategi logging lebih lanjut. Ini sangat penting dalam pengeboran eksplorasi atau dalam situasi di mana waktu sangat berharga.
• Formasi yang Sulit Dievaluasi dengan Wireline Logging: Dalam beberapa kasus, formasi mungkin sulit atau tidak mungkin dievaluasi dengan wireline logging setelah pengeboran selesai (misalnya, formasi yang tidak stabil atau sumur horizontal yang panjang). Dalam situasi ini, LWD menjadi satu-satunya cara untuk mendapatkan data logging.

Kombinasi MWD dan LWD untuk Hasil Terbaik¶

Dalam banyak kasus, terutama dalam pengeboran sumur-sumur eksplorasi atau pengembangan lapangan yang kompleks, kombinasi MWD dan LWD adalah pendekatan terbaik. Dengan menggunakan kedua teknologi secara bersamaan, operator bisa mendapatkan keuntungan maksimal:

• Navigasi dan kontrol arah yang presisi dari MWD, memastikan sumur dibor sesuai rencana.
• Evaluasi formasi yang komprehensif dari LWD, memberikan data detail tentang potensi hidrokarbon dan sifat-sifat reservoir.
• Pengambilan keputusan yang lebih baik dan terintegrasi, dari optimasi pengeboran hingga pengembangan lapangan.
• Efisiensi waktu dan biaya, karena evaluasi formasi dilakukan saat pengeboran berlangsung, menghindari kebutuhan untuk wireline logging terpisah (dalam beberapa kasus).

Teknologi Terbaru dan Tren Masa Depan¶

Teknologi MWD dan LWD terus berkembang pesat seiring dengan inovasi dalam industri perminyakan dan gas. Beberapa tren dan perkembangan terbaru meliputi:

• Sensor dan Instrumen yang Lebih Canggih: Pengembangan sensor yang lebih kecil, lebih akurat, dan lebih tahan terhadap kondisi ekstrem (temperatur tinggi, tekanan tinggi, vibrasi). Contohnya, sensor MEMS (Micro-Electro-Mechanical Systems) yang semakin banyak digunakan dalam MWD dan LWD.
• Integrasi Data MWD dan LWD dengan AI dan Machine Learning: Pemanfaatan kecerdasan buatan dan machine learning untuk menganalisis data MWD dan LWD secara lebih cepat dan efisien. AI bisa membantu dalam interpretasi data logging, deteksi anomali, prediksi masalah pengeboran, dan optimasi operasi.
• Otomatisasi dan Digitalisasi dalam Operasi Pengeboran: Peningkatan otomatisasi dalam proses pengeboran, termasuk kontrol arah pengeboran otomatis berdasarkan data MWD, dan interpretasi data LWD otomatis untuk pengambilan keputusan real-time. Digitalisasi data pengeboran dan logging juga semakin penting untuk meningkatkan efisiensi dan kolaborasi.
• MWD dan LWD dalam Pengeboran Geothermal dan CCS (Carbon Capture and Storage): Aplikasi MWD dan LWD semakin meluas ke bidang energi geothermal dan CCS. Dalam pengeboran geothermal, MWD dan LWD membantu dalam menargetkan reservoir panas bumi dan mengkarakterisasi formasi geothermal. Dalam CCS, MWD dan LWD digunakan untuk memantau injeksi dan penyimpanan CO2 di bawah permukaan.

Kesimpulan: Memilih Teknologi yang Tepat untuk Kebutuhan Anda¶

MWD dan LWD adalah dua teknologi penting dan komplementer dalam industri pengeboran minyak dan gas. Meskipun sering disebut bersamaan, keduanya memiliki fokus dan tujuan yang berbeda. MWD fokus pada navigasi dan optimalisasi pengeboran, sementara LWD fokus pada evaluasi formasi geologi dan karakterisasi reservoir.

Memahami perbedaan dan keunggulan masing-masing teknologi sangat penting untuk memilih teknologi yang tepat untuk kebutuhan pengeboran Anda. Dalam banyak kasus, kombinasi MWD dan LWD memberikan solusi terbaik, memungkinkan operasi pengeboran yang efisien, aman, dan sukses, serta evaluasi reservoir yang komprehensif.

Pertimbangkan faktor-faktor seperti jenis sumur, tujuan pengeboran, karakteristik formasi, dan anggaran untuk menentukan apakah MWD, LWD, atau kombinasi keduanya yang paling sesuai untuk proyek Anda. Konsultasikan dengan ahli pengeboran dan logging untuk mendapatkan rekomendasi yang terbaik.

Mari Berdiskusi!¶

Semoga artikel ini memberikan pemahaman yang lebih baik tentang perbedaan antara MWD dan LWD. Apakah Anda punya pengalaman menggunakan MWD atau LWD? Atau mungkin ada pertanyaan lebih lanjut tentang topik ini? Jangan ragu untuk berbagi di kolom komentar di bawah! Mari kita berdiskusi dan saling belajar!
