Mengenal Perbedaan NFB dan MCCB: Panduan Lengkap Biar Gak Salah Pilih!

Updated: • 0 • min read
Table of Contents

Dalam dunia kelistrikan, kita sering mendengar istilah NFB dan MCCB. Keduanya adalah perangkat penting yang berfungsi sebagai pengaman rangkaian listrik. Tapi, apa sih sebenarnya perbedaan antara NFB dan MCCB? Mana yang lebih cocok untuk kebutuhan listrik di rumah atau industri? Yuk, kita bahas tuntas!

Mengenal Lebih Dekat NFB (No Fuse Breaker)

Apa Itu NFB?

NFB, atau No Fuse Breaker, adalah jenis circuit breaker yang paling umum digunakan dalam instalasi listrik rumah tangga dan bangunan komersial skala kecil. Sering juga disebut sebagai Miniature Circuit Breaker (MCB), terutama di standar Eropa. NFB dirancang untuk melindungi rangkaian listrik dari beban lebih (overload) dan hubung singkat (short circuit). Cara kerjanya adalah dengan memutus aliran listrik secara otomatis ketika mendeteksi adanya gangguan.

NFB Image just for illustration
Image just for illustration

Fungsi Utama NFB

Fungsi utama NFB adalah sebagai pengaman otomatis. Bayangkan NFB sebagai sekring pintar yang bisa dipakai berulang kali. Ketika terjadi overload (misalnya, terlalu banyak perangkat listrik dinyalakan bersamaan) atau short circuit (korsleting), NFB akan langsung trip atau memutus aliran listrik. Dengan begitu, NFB mencegah terjadinya kerusakan pada instalasi listrik, kebakaran, dan bahaya lainnya akibat gangguan listrik. Setelah gangguan diatasi, NFB bisa di-reset atau dikembalikan ke posisi on tanpa perlu mengganti komponen apapun.

Mengenal Lebih Dekat MCCB (Molded Case Circuit Breaker)

Apa Itu MCCB?

MCCB, atau Molded Case Circuit Breaker, adalah jenis circuit breaker yang lebih besar dan lebih kuat dari NFB. MCCB dirancang untuk melindungi rangkaian listrik dengan arus yang lebih besar dan kapasitas pemutusan yang lebih tinggi. Biasanya, MCCB digunakan dalam instalasi listrik industri, gedung-gedung besar, atau panel distribusi utama. Berbeda dengan NFB yang umumnya memiliki bentuk kecil dan sederhana, MCCB memiliki casing yang lebih kokoh dan fitur yang lebih kompleks.

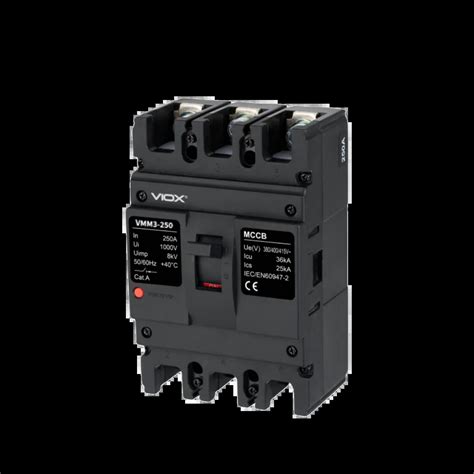

MCCB Image just for illustration
Image just for illustration

Fungsi Utama MCCB

Sama seperti NFB, fungsi utama MCCB adalah sebagai pengaman rangkaian listrik. Namun, MCCB memiliki kemampuan yang lebih tinggi dalam menangani arus dan tegangan yang besar. MCCB sangat efektif dalam melindungi peralatan listrik berdaya besar, seperti motor listrik industri, panel distribusi utama, dan instalasi listrik skala besar lainnya. Selain itu, beberapa jenis MCCB dilengkapi dengan fitur adjustable trip, yang memungkinkan kita untuk mengatur sensitivitas dan karakteristik pemutusannya sesuai dengan kebutuhan spesifik.

Perbedaan Utama NFB dan MCCB

Meskipun sama-sama berfungsi sebagai circuit breaker, NFB dan MCCB memiliki perbedaan signifikan dalam beberapa aspek. Berikut adalah perbedaan utama antara NFB dan MCCB:

1. Kapasitas Arus dan Tegangan

Perbedaan paling mendasar terletak pada kapasitas arus dan tegangan yang dapat ditangani. NFB umumnya dirancang untuk arus rendah hingga menengah, biasanya berkisar antara 1 Ampere hingga 125 Ampere, dengan tegangan operasional rendah hingga menengah, umumnya hingga 440V AC. Sedangkan MCCB dirancang untuk arus yang jauh lebih besar, mulai dari 15 Ampere hingga 2500 Ampere atau bahkan lebih, dengan tegangan operasional yang juga lebih tinggi, bisa mencapai 1000V AC atau lebih, tergantung jenis dan spesifikasinya.

Intinya: NFB untuk aplikasi arus kecil hingga menengah, MCCB untuk aplikasi arus besar.

2. Kemampuan Pemutusan (Breaking Capacity)

Breaking capacity atau kemampuan pemutusan adalah kemampuan circuit breaker untuk memutus arus hubung singkat tanpa mengalami kerusakan. MCCB memiliki breaking capacity yang jauh lebih tinggi dibandingkan NFB. Breaking capacity biasanya dinyatakan dalam kilo Ampere (kA). NFB umumnya memiliki breaking capacity antara 6kA hingga 10kA, sementara MCCB bisa memiliki breaking capacity hingga 100kA atau lebih, tergantung serinya.

Fakta Menarik: Breaking capacity yang tinggi pada MCCB sangat penting untuk instalasi listrik industri yang seringkali mengalami arus hubung singkat yang besar. Jika circuit breaker tidak memiliki breaking capacity yang memadai, ia bisa gagal memutus arus dan justru rusak, bahkan menyebabkan ledakan atau kebakaran.

3. Fitur Tambahan dan Adjustable Trip

MCCB seringkali dilengkapi dengan fitur tambahan dan adjustable trip yang tidak dimiliki oleh NFB standar. Adjustable trip memungkinkan pengguna untuk mengatur karakteristik pemutusan MCCB, seperti arus trip, waktu tunda trip, dan jenis trip (magnetik, thermal, atau elektronik). Fitur ini sangat berguna untuk aplikasi industri yang membutuhkan pengaturan proteksi yang lebih spesifik dan fleksibel. Beberapa fitur tambahan pada MCCB antara lain:

  • Thermal-Magnetic Trip Unit: Proteksi terhadap beban lebih (thermal) dan hubung singkat (magnetik).
  • Electronic Trip Unit: Proteksi yang lebih canggih dengan pengaturan yang lebih presisi dan fitur tambahan seperti proteksi ground fault, undervoltage, dan overvoltage.
  • Ground Fault Protection: Proteksi terhadap arus bocor ke tanah.
  • Auxiliary Contacts dan Alarm Contacts: Kontak tambahan untuk indikasi status MCCB (trip atau on) dan alarm.

NFB umumnya hanya memiliki fixed trip unit, yang berarti karakteristik pemutusannya sudah ditentukan oleh pabrikan dan tidak bisa diubah.

4. Aplikasi Penggunaan

Perbedaan kapasitas dan fitur ini membuat aplikasi penggunaan NFB dan MCCB juga berbeda.

NFB (No Fuse Breaker):

  • Instalasi listrik rumah tangga: Panel distribusi rumah, lampu, stop kontak, peralatan elektronik rumah tangga.
  • Bangunan komersial kecil: Toko, kantor kecil, ruko.
  • Panel distribusi cabang.
  • Perlindungan rangkaian kontrol.

MCCB (Molded Case Circuit Breaker):

  • Instalasi listrik industri: Pabrik, bengkel, mesin-mesin industri.
  • Gedung komersial besar: Mall, hotel, rumah sakit, gedung perkantoran bertingkat.
  • Panel distribusi utama (MDB - Main Distribution Board).
  • Panel distribusi sekunder (SDB - Sub Distribution Board) untuk beban besar.
  • Perlindungan motor listrik berdaya besar.
  • Instalasi tenaga surya (solar panel).

Tips: Pemilihan NFB atau MCCB harus disesuaikan dengan kebutuhan arus dan jenis beban listrik yang akan dilindungi. Jangan menggunakan NFB untuk aplikasi yang membutuhkan kapasitas arus dan breaking capacity yang tinggi, karena bisa berbahaya dan tidak efektif.

5. Ukuran Fisik dan Instalasi

Secara fisik, MCCB umumnya berukuran lebih besar dan lebih berat dibandingkan NFB. Instalasi MCCB juga biasanya membutuhkan ruang yang lebih besar di dalam panel listrik. NFB didesain untuk instalasi yang lebih ringkas dan mudah dipasang pada DIN rail standar. MCCB biasanya dipasang dengan baut atau sekrup pada panel mounting.

Perbandingan Ukuran (Estimasi):

Fitur NFB (MCB) MCCB
Ukuran Fisik Kecil, ringkas Besar, lebih kokoh
Berat Ringan Lebih berat
Instalasi DIN rail, mudah dipasang Baut/sekrup, butuh ruang lebih besar
Ruang Panel Membutuhkan ruang panel lebih kecil Membutuhkan ruang panel lebih besar

6. Harga

Harga MCCB umumnya lebih mahal dibandingkan NFB. Hal ini wajar karena MCCB memiliki kapasitas dan kemampuan yang lebih tinggi, serta fitur yang lebih kompleks. Harga NFB relatif lebih terjangkau dan ekonomis, sehingga cocok untuk aplikasi rumah tangga dan komersial kecil.

Estimasi Harga (Relatif):

  • NFB (MCB): Harga lebih murah, mulai dari puluhan ribu rupiah per buah.
  • MCCB: Harga lebih mahal, mulai dari ratusan ribu hingga jutaan rupiah per buah, tergantung kapasitas dan fitur.

Penting: Jangan hanya terpaku pada harga murah saat memilih circuit breaker. Prioritaskan kualitas dan kesesuaian dengan kebutuhan proteksi listrik. Menggunakan circuit breaker yang tidak sesuai bisa berakibat fatal.

Kapan Menggunakan NFB?

Gunakan NFB jika:

  • Kebutuhan arus listrik relatif kecil (di bawah 125A).
  • Aplikasi untuk rumah tangga, toko kecil, atau kantor kecil.
  • Breaking capacity yang dibutuhkan tidak terlalu tinggi (di bawah 10kA).
  • Tidak memerlukan fitur adjustable trip atau fitur proteksi tambahan yang kompleks.
  • Anggaran terbatas dan mencari solusi yang ekonomis.

Contoh Penggunaan NFB:

  • Panel listrik rumah: MCB untuk lampu, AC, kulkas, TV, dll.
  • Panel distribusi cabang di industri ringan.
  • Perlindungan rangkaian kontrol sederhana.

Kapan Menggunakan MCCB?

Gunakan MCCB jika:

  • Kebutuhan arus listrik besar (di atas 15A dan bisa mencapai ribuan Ampere).
  • Aplikasi untuk industri, gedung besar, atau instalasi komersial skala besar.
  • Breaking capacity yang dibutuhkan tinggi (di atas 10kA dan bisa mencapai 100kA atau lebih).
  • Membutuhkan fitur adjustable trip untuk pengaturan proteksi yang lebih spesifik.
  • Membutuhkan fitur proteksi tambahan seperti ground fault protection, dll.
  • Prioritas utama adalah keamanan dan keandalan instalasi listrik.

Contoh Penggunaan MCCB:

  • Panel distribusi utama (MDB) di gedung perkantoran.
  • Panel distribusi sekunder (SDB) untuk mesin-mesin produksi di pabrik.
  • Perlindungan motor listrik besar di industri.
  • Instalasi tenaga surya skala besar.
  • Panel distribusi di pusat data (data center).

Ringkasan Perbedaan dalam Tabel

Untuk memudahkan pemahaman, berikut adalah tabel ringkasan perbedaan utama antara NFB dan MCCB:

Fitur NFB (No Fuse Breaker/MCB) MCCB (Molded Case Circuit Breaker)
Kapasitas Arus Rendah - Menengah (1-125A) Menengah - Tinggi (15-2500A+)
Breaking Capacity Rendah (6-10kA) Tinggi (10-100kA+)
Adjustable Trip Umumnya Tidak Ada Seringkali Ada, Bahkan Elektronik
Fitur Tambahan Terbatas Lebih Banyak (Ground Fault, dll.)
Aplikasi Penggunaan Rumah, Toko Kecil, Kantor Kecil Industri, Gedung Besar, Skala Besar
Ukuran Fisik Kecil, Ringkas Besar, Kokoh
Harga Lebih Murah Lebih Mahal

Tips Memilih Circuit Breaker yang Tepat

  1. Hitung Kebutuhan Arus: Hitung total arus beban listrik yang akan dilindungi. Pilih circuit breaker dengan rating arus sedikit di atas kebutuhan maksimum.
  2. Perhatikan Breaking Capacity: Pastikan breaking capacity circuit breaker sesuai dengan potensi arus hubung singkat di lokasi instalasi. Untuk instalasi industri, breaking capacity yang tinggi sangat penting.
  3. Pertimbangkan Aplikasi: Pilih jenis circuit breaker (NFB atau MCCB) yang sesuai dengan jenis aplikasi dan skala instalasi listrik.
  4. Fitur Tambahan: Jika dibutuhkan fitur proteksi tambahan atau adjustable trip, pilih MCCB yang sesuai.
  5. Kualitas dan Standar: Pilih circuit breaker dari merek terpercaya dan memenuhi standar keselamatan listrik yang berlaku (SNI, IEC, dll.).
  6. Konsultasi dengan Ahli: Jika ragu, konsultasikan dengan ahli listrik atau instalatir profesional untuk mendapatkan rekomendasi yang tepat.

Kesimpulan

NFB dan MCCB adalah circuit breaker yang sama-sama penting untuk melindungi instalasi listrik. Perbedaan utama terletak pada kapasitas, kemampuan, fitur, dan aplikasi penggunaannya. NFB lebih cocok untuk aplikasi skala kecil dengan kebutuhan arus rendah hingga menengah, sementara MCCB lebih ideal untuk aplikasi skala besar dan industri dengan kebutuhan arus dan breaking capacity yang tinggi. Pemilihan yang tepat akan menjamin keamanan dan keandalan sistem kelistrikanmu. Jangan sampai salah pilih ya!

Yuk Diskusi!

Gimana, sudah lebih paham kan perbedaan NFB dan MCCB? Punya pengalaman menarik atau pertanyaan seputar circuit breaker? Yuk, share di kolom komentar! Atau mungkin kamu punya tips tambahan dalam memilih circuit breaker? Jangan ragu untuk berbagi ya!
