Mengenal Perbedaan µF dan uF pada Elco: Panduan Lengkap Biar Gak Bingung!

Table of Contents

Dalam dunia elektronika, komponen bernama elco atau kapasitor elektrolit seringkali menjadi andalan. Komponen kecil ini punya peran besar dalam berbagai rangkaian elektronik, mulai dari perangkat audio, power supply, hingga motherboard komputer. Tapi, pernahkah kamu memperhatikan satuan yang tertera pada badan elco? Biasanya kamu akan menemukan tulisan seperti “100µF”, “470µF”, atau bahkan “1000µF”. Nah, di sinilah muncul pertanyaan: apa sih sebenarnya perbedaan antara mf dan uf pada elco? Apakah keduanya berbeda satuan, atau hanya sekadar penulisan yang berbeda? Yuk, kita bahas tuntas!

Memahami Satuan Kapasitansi: Farad (F) dan Turunannya¶

Sebelum membahas lebih jauh tentang mf dan uf, penting untuk memahami dulu satuan dasar dari kapasitansi, yaitu Farad (F). Kapasitansi sendiri adalah kemampuan suatu komponen (dalam hal ini kapasitor) untuk menyimpan muatan listrik. Satuan Farad diambil dari nama ilmuwan Michael Faraday.

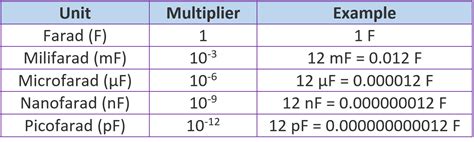

Satu Farad itu sebenarnya satuan yang sangat besar. Bayangkan saja, satu kapasitor dengan kapasitansi 1 Farad mampu menyimpan muatan sebesar 1 Coulomb dengan tegangan 1 Volt. Dalam praktik sehari-hari, terutama dalam elektronika, nilai kapasitansi yang kita gunakan biasanya jauh lebih kecil dari 1 Farad. Oleh karena itu, kita sering menggunakan turunan dari satuan Farad, seperti:

• MiliFarad (mF): 1 mF = 1/1000 Farad atau 10^-3 F
• MikroFarad (µF): 1 µF = 1/1.000.000 Farad atau 10^-6 F
• NanoFarad (nF): 1 nF = 1/1.000.000.000 Farad atau 10^-9 F
• PikoFarad (pF): 1 pF = 1/1.000.000.000.000 Farad atau 10^-12 F

Image just for illustration

Dalam konteks elco, satuan yang paling sering kita temui adalah MikroFarad (µF). Elco umumnya memiliki nilai kapasitansi yang relatif besar dibandingkan jenis kapasitor lain seperti kapasitor keramik atau kapasitor film. Hal ini karena konstruksi elco yang memang dirancang untuk mencapai kapasitansi tinggi dalam ukuran yang relatif kecil.

MF dan UF: Saudara Kembar yang Sering Bikin Bingung¶

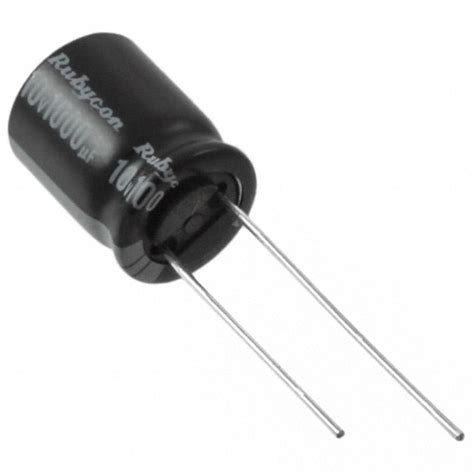

Sekarang, mari kita fokus pada pertanyaan utama: apa perbedaan mf dan uf pada elco? Jawabannya mungkin akan mengejutkanmu: tidak ada perbedaan sama sekali! MF dan UF keduanya adalah singkatan yang merujuk pada satuan yang sama, yaitu MikroFarad (µF).

MikroFarad (µF) adalah satuan kapasitansi yang paling umum digunakan untuk elco. Simbol “µ” (huruf Yunani “mu”) adalah simbol standar internasional untuk “mikro”, yang berarti satu per sejuta (10^-6). Namun, dalam penulisan praktis, terutama pada badan komponen atau skema rangkaian, simbol “µ” kadang-kadang diganti dengan huruf “u” atau “mf” karena beberapa alasan:

• Keterbatasan Karakter: Pada mesin cetak atau peralatan penandaan jadul, simbol “µ” mungkin sulit atau tidak tersedia. Huruf “u” atau “mf” menjadi alternatif yang lebih mudah dicetak.
• Kebiasaan dan Konvensi: Dalam beberapa industri atau wilayah geografis, penggunaan “uf” atau “mf” mungkin lebih umum karena kebiasaan atau konvensi yang sudah lama terbentuk.
• Kemudahan Pembacaan: Beberapa orang menganggap “uf” atau “mf” lebih mudah dibaca dan dipahami daripada simbol “µ” yang mungkin kurang familiar bagi sebagian orang.

Image just for illustration

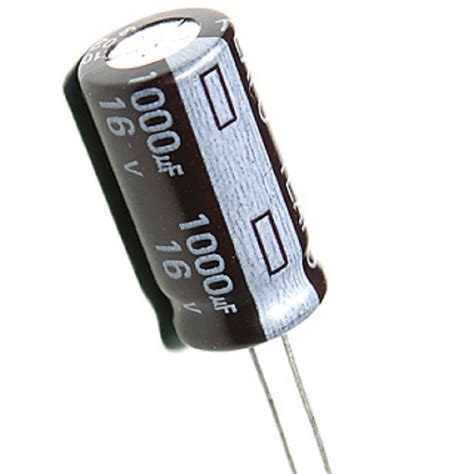

Jadi, ketika kamu melihat elco dengan tulisan “100mf” atau “100uf”, jangan bingung. Keduanya memiliki arti yang sama, yaitu 100 MikroFarad. Tidak ada perbedaan teknis atau fungsional antara keduanya. Ini hanyalah perbedaan dalam cara penulisan satuan yang sama.

Mengapa Ada Dua Cara Penulisan? Sejarah dan Evolusi Standar¶

Meskipun mf dan uf merujuk pada satuan yang sama, pertanyaan yang mungkin muncul adalah: mengapa ada dua cara penulisan yang berbeda? Jawabannya berkaitan dengan sejarah dan evolusi standar dalam elektronika.

Dulu, ketika standar dan konvensi belum sepenuhnya seragam, penggunaan singkatan dan simbol dalam elektronika bisa bervariasi. Penggunaan “mf” sebagai singkatan untuk MikroFarad sebenarnya cukup umum di masa lalu, terutama dalam literatur dan komponen elektronik yang lebih tua. Singkatan “mf” mungkin berasal dari singkatan “micro-Farad” yang kemudian disingkat menjadi “mf”.

Seiring waktu, standar internasional seperti International System of Units (SI) semakin berkembang dan diadopsi secara luas. Dalam sistem SI, simbol resmi untuk “mikro” adalah “µ” (huruf Yunani “mu”). Oleh karena itu, penggunaan “µF” sebagai simbol untuk MikroFarad menjadi semakin dominan dan dianggap sebagai penulisan yang lebih baku dan sesuai dengan standar internasional.

Namun, kebiasaan dan konvensi lama tidak serta merta hilang begitu saja. Penggunaan “uf” atau “mf” masih bertahan hingga sekarang, terutama dalam beberapa konteks tertentu. Misalnya, beberapa produsen komponen mungkin masih menggunakan “uf” pada produk mereka, atau beberapa skema rangkaian lama mungkin masih menggunakan “mf”.

Image just for illustration

Jadi, keberadaan dua cara penulisan ini lebih merupakan warisan sejarah daripada perbedaan teknis yang signifikan. Dalam praktiknya, baik mf maupun uf dapat dianggap sebagai representasi dari MikroFarad (µF). Yang terpenting adalah memahami bahwa keduanya merujuk pada satuan kapasitansi yang sama.

Memahami Nilai Kapasitansi Elco: Lebih Besar, Lebih Baik?¶

Setelah memahami bahwa mf dan uf itu sama, mari kita bahas lebih lanjut tentang nilai kapasitansi elco itu sendiri. Apa sebenarnya arti dari nilai kapasitansi yang tertera pada elco? Apakah nilai yang lebih besar selalu lebih baik?

Nilai kapasitansi pada elco menunjukkan seberapa besar kemampuan elco tersebut untuk menyimpan muatan listrik. Semakin besar nilai kapasitansinya, semakin banyak muatan yang dapat disimpan oleh elco pada tegangan yang sama. Dalam rangkaian elektronik, nilai kapasitansi elco sangat mempengaruhi fungsinya.

Secara umum, elco dengan kapasitansi yang lebih besar seringkali digunakan dalam aplikasi yang membutuhkan penyimpanan energi yang besar atau penyaringan frekuensi rendah. Contohnya:

• Power Supply: Elco dengan kapasitansi besar digunakan sebagai filter pada power supply untuk meratakan tegangan DC dan mengurangi ripple (riak tegangan). Semakin besar kapasitansinya, semakin efektif elco dalam meratakan tegangan.
• Audio Amplifier: Elco dengan kapasitansi besar dapat digunakan sebagai kopling antar stage pada amplifier audio untuk melewatkan sinyal frekuensi rendah dengan baik.
• Rangkaian Timing: Elco bersama dengan resistor dapat digunakan dalam rangkaian timing seperti rangkaian timer atau osilator. Nilai kapasitansi dan resistansi menentukan waktu tunda atau frekuensi osilasi.

Image just for illustration

Namun, perlu diingat bahwa “lebih besar tidak selalu lebih baik”. Memilih nilai kapasitansi elco yang tepat sangat tergantung pada aplikasi dan kebutuhan rangkaian. Penggunaan elco dengan kapasitansi yang terlalu besar dari yang dibutuhkan dapat menyebabkan masalah seperti:

• Arus Inrush Tinggi: Saat rangkaian pertama kali dinyalakan, elco yang besar akan menarik arus inrush yang tinggi untuk mengisi muatannya. Arus inrush yang terlalu tinggi dapat merusak komponen lain dalam rangkaian.
• Waktu Pengisian/Pengosongan Lama: Elco yang besar membutuhkan waktu lebih lama untuk diisi dan dikosongkan. Hal ini dapat mempengaruhi kecepatan respons rangkaian dalam beberapa aplikasi.
• Ukuran dan Biaya: Elco dengan kapasitansi yang lebih besar umumnya berukuran lebih besar dan lebih mahal. Penggunaan elco yang terlalu besar dapat memboroskan ruang dan biaya.

Oleh karena itu, penting untuk menghitung dan memilih nilai kapasitansi elco yang sesuai dengan kebutuhan rangkaian. Datasheet komponen dan referensi desain rangkaian dapat menjadi panduan yang berguna dalam menentukan nilai kapasitansi yang tepat.

Parameter Penting Elco Selain Kapasitansi: Jangan Lupakan!¶

Selain kapasitansi, elco juga memiliki parameter penting lainnya yang perlu diperhatikan saat memilih dan menggunakannya dalam rangkaian. Beberapa parameter penting tersebut antara lain:

• Tegangan Kerja (Voltage Rating): Tegangan kerja adalah batas tegangan maksimum yang boleh diterapkan pada elco secara terus menerus. Penting untuk memilih elco dengan tegangan kerja yang lebih tinggi dari tegangan maksimum yang mungkin muncul dalam rangkaian. Biasanya, disarankan untuk memilih elco dengan tegangan kerja minimal 20% lebih tinggi dari tegangan kerja rangkaian.
• Toleransi Kapasitansi: Toleransi kapasitansi menunjukkan seberapa besar penyimpangan nilai kapasitansi elco dari nilai nominalnya. Toleransi biasanya dinyatakan dalam persentase (misalnya ±20%). Elco elektrolit umumnya memiliki toleransi kapasitansi yang cukup lebar.
• Temperatur Kerja (Operating Temperature): Temperatur kerja adalah rentang suhu lingkungan di mana elco dapat beroperasi dengan aman dan sesuai spesifikasi. Elco memiliki batasan temperatur kerja, dan suhu yang terlalu tinggi atau terlalu rendah dapat mempengaruhi kinerja dan umur pakai elco.
• ESR (Equivalent Series Resistance): ESR adalah resistansi internal seri pada elco. ESR mempengaruhi kemampuan elco dalam menghantarkan arus AC dan efisiensi dalam aplikasi switching frekuensi tinggi. Elco dengan ESR rendah lebih baik untuk aplikasi yang membutuhkan kinerja tinggi pada frekuensi tinggi.
• Leakage Current (Arus Bocor): Elco elektrolit memiliki arus bocor yang relatif lebih tinggi dibandingkan jenis kapasitor lain. Arus bocor adalah arus kecil yang mengalir melalui elco meskipun tidak ada tegangan AC yang diterapkan. Arus bocor perlu diperhatikan terutama dalam aplikasi yang sensitif terhadap konsumsi daya rendah.
• Umur Pakai (Lifespan): Elco elektrolit memiliki umur pakai yang terbatas, terutama dipengaruhi oleh temperatur kerja dan ripple current. Umur pakai elco biasanya dinyatakan dalam jam pada temperatur dan ripple current tertentu.

Image just for illustration

Memperhatikan parameter-parameter ini selain kapasitansi sangat penting untuk memastikan elco berfungsi dengan baik dan andal dalam rangkaian. Datasheet elco dari produsen akan memberikan informasi lengkap mengenai parameter-parameter ini.

Tips Memilih Elco yang Tepat untuk Proyek Elektronikmu¶

Memilih elco yang tepat adalah langkah penting dalam perancangan rangkaian elektronik. Berikut beberapa tips yang bisa kamu ikuti:

1. Tentukan Nilai Kapasitansi yang Dibutuhkan: Hitung atau estimasi nilai kapasitansi yang dibutuhkan berdasarkan fungsi elco dalam rangkaian (misalnya filter, kopling, timing). Gunakan referensi desain rangkaian atau alat bantu perhitungan online jika diperlukan.
2. Pilih Tegangan Kerja yang Sesuai: Pastikan tegangan kerja elco lebih tinggi dari tegangan maksimum dalam rangkaian. Ambil margin keamanan minimal 20%.
3. Pertimbangkan Toleransi Kapasitansi: Jika aplikasi rangkaian sensitif terhadap nilai kapasitansi yang presisi, pilih elco dengan toleransi yang lebih kecil. Namun, untuk aplikasi umum, toleransi standar biasanya sudah cukup.
4. Perhatikan Temperatur Kerja: Pilih elco dengan rentang temperatur kerja yang sesuai dengan lingkungan operasional rangkaian. Jika rangkaian akan beroperasi pada suhu tinggi, pilih elco yang dirancang untuk temperatur tinggi.
5. Pilih Tipe Elco yang Sesuai: Ada berbagai jenis elco elektrolit, seperti elco aluminium, elco tantalum, elco solid polimer, dll. Setiap jenis memiliki karakteristik dan keunggulan masing-masing. Pilih jenis elco yang paling sesuai dengan aplikasi dan kebutuhan rangkaian.
6. Perhatikan Ukuran Fisik: Pastikan ukuran fisik elco sesuai dengan ruang yang tersedia pada PCB atau casing rangkaian.
7. Beli dari Sumber Terpercaya: Beli elco dari produsen atau distributor komponen elektronik yang terpercaya untuk memastikan kualitas dan keaslian komponen.

Dengan mengikuti tips ini, kamu bisa memilih elco yang tepat untuk proyek elektronikmu dan memastikan rangkaian berfungsi dengan optimal dan andal.

Fakta Menarik Seputar Kapasitor dan Elco¶

• Sejarah Kapasitor: Konsep kapasitor sebenarnya sudah ada sejak abad ke-18, dengan penemuan Leyden Jar pada tahun 1745. Leyden Jar adalah bentuk awal kapasitor yang menggunakan botol kaca sebagai dielektrik dan lapisan logam sebagai elektroda.

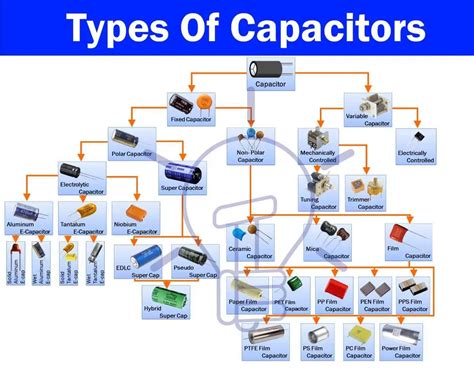

• Jenis-Jenis Kapasitor: Selain elco, ada berbagai jenis kapasitor lain seperti kapasitor keramik, kapasitor film, kapasitor mika, kapasitor kertas, dan superkapasitor. Setiap jenis memiliki karakteristik dan aplikasi yang berbeda-beda.
• Aplikasi Kapasitor Sangat Luas: Kapasitor digunakan dalam hampir semua rangkaian elektronik, mulai dari perangkat kecil seperti smartphone hingga peralatan industri besar. Aplikasi kapasitor meliputi penyimpanan energi, filtering, kopling, timing, sensing, dan banyak lagi.
• Superkapasitor: Masa Depan Penyimpanan Energi? Superkapasitor atau ultracapacitor adalah jenis kapasitor yang memiliki kapasitansi yang sangat besar, bahkan bisa mencapai ribuan Farad. Superkapasitor menjanjikan sebagai alternatif baterai dalam aplikasi penyimpanan energi, terutama untuk aplikasi yang membutuhkan pengisian dan pengosongan daya yang cepat.
• Inovasi Elco: Teknologi elco terus berkembang. Produsen terus berupaya meningkatkan kinerja elco, seperti mengurangi ESR, memperpanjang umur pakai, dan memperkecil ukuran fisik. Elco solid polimer adalah salah satu inovasi terbaru yang menawarkan kinerja lebih baik dibandingkan elco elektrolit cair konvensional.

Image just for illustration

Memahami lebih dalam tentang kapasitor dan elco tidak hanya membantu kita dalam merancang rangkaian elektronik yang lebih baik, tetapi juga membuka wawasan kita tentang perkembangan teknologi elektronika secara keseluruhan.

Kesimpulan: MF dan UF itu Sama!¶

Jadi, setelah panjang lebar membahas tentang elco dan satuan kapasitansi, kesimpulan utamanya adalah: mf dan uf pada elco itu sama! Keduanya merujuk pada satuan MikroFarad (µF). Perbedaan penulisan ini lebih bersifat historis dan konvensional, bukan perbedaan teknis.

Yang terpenting adalah memahami nilai kapasitansi yang tertera pada elco, serta parameter-parameter penting lainnya seperti tegangan kerja, temperatur kerja, dan ESR. Dengan memilih elco yang tepat, kita dapat memastikan rangkaian elektronik kita berfungsi dengan baik dan andal.

Semoga artikel ini bermanfaat dan menambah pemahamanmu tentang elco dan satuan kapasitansi. Jika ada pertanyaan atau pengalaman menarik terkait elco, jangan ragu untuk berbagi di kolom komentar di bawah ini!
