Inverter vs VSD: Apa Bedanya? Panduan Ringkas untuk Pemula!

Table of Contents

Seringkali kita mendengar istilah VSD dan Inverter, terutama dalam dunia industri atau sistem kelistrikan. Bahkan, banyak yang menganggap keduanya sama saja. Tapi, benarkah demikian? Yuk, kita bahas tuntas perbedaan VSD dan Inverter biar kamu nggak bingung lagi!

Mengenal Lebih Dekat VSD (Variable Speed Drive)¶

Image just for illustration

VSD adalah singkatan dari Variable Speed Drive. Sesuai namanya, VSD ini dirancang untuk mengontrol kecepatan motor listrik AC (arus bolak-balik) dengan mengubah frekuensi daya listrik yang diberikan ke motor. Bayangkan kamu punya mobil dengan pedal gas. VSD ini mirip pedal gas untuk motor listrik, memungkinkan kamu mengatur kecepatan motor sesuai kebutuhan.

Fungsi Utama VSD¶

Fungsi utama VSD adalah:

1. Mengatur Kecepatan Motor: Ini adalah fungsi paling dasar dan penting. Dengan VSD, kecepatan motor bisa diatur secara bertahap, tidak hanya on dan off seperti motor konvensional.
2. Menghemat Energi: Ini adalah salah satu keuntungan terbesar VSD. Motor yang berjalan dengan kecepatan penuh terus menerus, bahkan saat beban ringan, akan boros energi. VSD memungkinkan motor berjalan hanya dengan kecepatan yang dibutuhkan beban, sehingga konsumsi energi bisa ditekan signifikan.
3. Memperpanjang Umur Pakai Motor dan Peralatan: Start motor konvensional secara langsung (DOL - Direct-On-Line) bisa memberikan tekanan mekanis yang besar pada motor dan peralatan yang terhubung. VSD memungkinkan soft start, yaitu start motor secara perlahan dan bertahap, mengurangi tekanan mekanis dan memperpanjang umur pakai.
4. Meningkatkan Kontrol Proses: Dalam aplikasi industri, kontrol kecepatan motor yang presisi sangat penting untuk berbagai proses produksi. VSD memungkinkan kontrol yang lebih baik dan responsif terhadap perubahan kebutuhan proses.
5. Mengurangi Kebisingan: Motor yang berjalan dengan kecepatan penuh cenderung lebih berisik. Dengan VSD, kecepatan motor bisa disesuaikan sehingga mengurangi kebisingan operasional.

Cara Kerja VSD Secara Sederhana¶

Image just for illustration

Secara sederhana, VSD bekerja dengan mengubah frekuensi dan tegangan listrik yang masuk ke motor. Motor AC berputar karena adanya medan magnet yang berputar. Kecepatan putaran medan magnet ini berbanding lurus dengan frekuensi listrik. Jadi, dengan mengubah frekuensi listrik, kita bisa mengubah kecepatan putaran motor.

VSD biasanya terdiri dari beberapa komponen utama, antara lain:

• Rectifier: Mengubah listrik AC dari sumber listrik menjadi listrik DC (arus searah).
• DC Bus: Menyimpan energi listrik DC yang sudah diubah oleh rectifier.
• Inverter: Mengubah listrik DC kembali menjadi listrik AC dengan frekuensi yang bisa diatur. Inverter ini menggunakan teknologi switching yang canggih untuk menghasilkan gelombang AC dengan frekuensi yang diinginkan.
• Control Unit: Otak dari VSD. Mengatur kerja rectifier dan inverter, serta memonitor dan mengontrol kecepatan motor berdasarkan input dari pengguna atau sistem kontrol.

Aplikasi VSD di Berbagai Bidang¶

VSD sangat luas penggunaannya di berbagai bidang industri dan komersial, contohnya:

• Pompa dan Kipas: Dalam sistem HVAC (Heating, Ventilation, and Air Conditioning), pompa dan kipas seringkali menggunakan VSD untuk mengatur aliran udara dan air sesuai kebutuhan ruangan. Ini sangat efektif untuk menghemat energi.
• Konveyor: Dalam sistem konveyor, VSD digunakan untuk mengatur kecepatan konveyor agar sesuai dengan kecepatan produksi.
• Mesin Produksi: Berbagai mesin produksi seperti mesin packaging, mesin tekstil, mesin printing, dan lain-lain sering menggunakan VSD untuk kontrol kecepatan yang presisi.
• Lift dan Eskalator: VSD memberikan start dan stop yang halus pada lift dan eskalator, meningkatkan kenyamanan dan keamanan.
• Crane dan Hoist: VSD memungkinkan kontrol kecepatan yang akurat dan aman untuk pergerakan crane dan hoist dalam mengangkat dan memindahkan beban berat.

Memahami Inverter Lebih Dalam¶

Image just for illustration

Inverter, secara umum, adalah perangkat elektronik yang mengubah listrik DC (arus searah) menjadi listrik AC (arus bolak-balik). Inverter ini punya aplikasi yang sangat luas, tidak hanya terbatas pada kontrol motor listrik.

Fungsi dan Jenis Inverter¶

Fungsi utama inverter adalah konversi daya DC ke AC. Namun, jenis dan aplikasi inverter sangat beragam:

1. Inverter untuk Panel Surya (Solar Inverter): Panel surya menghasilkan listrik DC. Solar inverter mengubah listrik DC ini menjadi listrik AC yang bisa digunakan di rumah atau industri, atau disalurkan ke jaringan listrik.
2. Inverter untuk UPS (Uninterruptible Power Supply): UPS menggunakan baterai sebagai sumber daya DC cadangan. Saat listrik PLN mati, inverter dalam UPS akan mengubah daya DC dari baterai menjadi AC untuk menjaga perangkat elektronik tetap menyala.
3. Inverter untuk Mobil dan Kendaraan: Inverter kecil bisa digunakan di mobil untuk mengubah listrik DC dari aki mobil (12V atau 24V) menjadi listrik AC 220V yang bisa digunakan untuk laptop, charger ponsel, atau perangkat elektronik kecil lainnya.
4. Inverter untuk Motor Listrik (Drive Inverter atau Frequency Inverter): Jenis inverter ini yang seringkali membingungkan dan dikaitkan dengan VSD. Inverter jenis ini memang digunakan dalam VSD untuk mengubah frekuensi listrik ke motor.

Cara Kerja Inverter (Secara Umum)¶

Image just for illustration

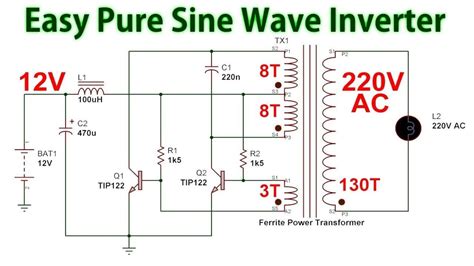

Inverter bekerja dengan menggunakan komponen elektronik switching seperti transistor atau IGBT (Insulated Gate Bipolar Transistor) untuk memutus dan menyambung aliran listrik DC dengan cepat. Proses switching ini menghasilkan gelombang kotak (square wave) yang kemudian difilter dan dibentuk menjadi gelombang sinus (sinusoidal wave) yang mirip dengan listrik PLN.

Kualitas gelombang AC yang dihasilkan inverter bisa berbeda-beda, tergantung pada jenis dan desain inverter. Inverter berkualitas tinggi akan menghasilkan gelombang sinus murni (pure sine wave) yang sangat bersih dan cocok untuk perangkat elektronik sensitif. Inverter yang lebih sederhana mungkin menghasilkan gelombang sinus termodifikasi (modified sine wave) atau gelombang kotak, yang cocok untuk beban yang tidak terlalu sensitif.

Aplikasi Inverter di Luar Kontrol Motor¶

Seperti yang disebutkan sebelumnya, aplikasi inverter sangat luas di luar kontrol motor:

• Sistem Energi Terbarukan: Solar inverter adalah komponen kunci dalam sistem panel surya. Inverter juga digunakan dalam sistem energi angin dan energi terbarukan lainnya.
• Sistem Daya Cadangan: UPS dan sistem daya cadangan lainnya menggunakan inverter untuk menyediakan daya AC saat listrik utama padam.
• Aplikasi Portabel dan Mobile: Inverter memungkinkan penggunaan perangkat AC di lokasi yang tidak memiliki akses listrik PLN, seperti di mobil, kapal, atau lokasi terpencil.
• Peralatan Elektronik: Beberapa peralatan elektronik seperti induction cooker atau microwave juga menggunakan inverter untuk menghasilkan frekuensi tinggi yang dibutuhkan untuk pemanasan induksi atau magnetron.

Perbedaan Utama VSD dan Inverter: Fokus Aplikasi¶

Image just for illustration

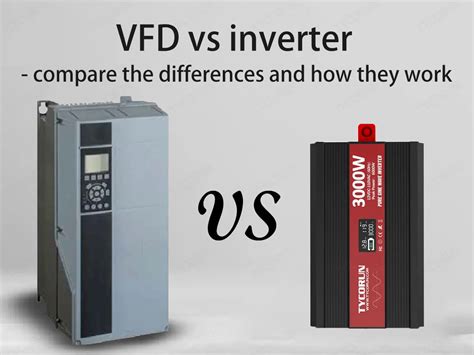

Nah, sekarang kita masuk ke inti pertanyaan: apa perbedaan VSD dan Inverter? Sebenarnya, VSD itu sendiri menggunakan inverter sebagai komponen utamanya! Jadi, semua VSD pasti punya inverter di dalamnya, tapi tidak semua inverter adalah VSD.

Perbedaan utama terletak pada fokus aplikasi dan fungsi keseluruhan.

• Inverter: Fungsi utamanya adalah konversi daya DC ke AC. Aplikasi inverter sangat luas dan beragam, dari panel surya, UPS, hingga kontrol motor listrik. Inverter adalah komponen dasar yang bisa digunakan untuk berbagai keperluan.
• VSD: Fungsi utamanya adalah mengontrol kecepatan motor listrik AC. VSD adalah sistem lengkap yang dirancang khusus untuk aplikasi kontrol motor. VSD selalu menyertakan inverter di dalamnya (yang disebut drive inverter atau frequency inverter), tapi juga memiliki komponen lain seperti rectifier, DC bus, dan unit kontrol yang terintegrasi untuk tujuan kontrol kecepatan motor.

Analogi Sederhana:

Bayangkan inverter itu seperti mesin pembuat gelombang AC. Mesin ini bisa digunakan untuk berbagai keperluan, seperti menyalakan lampu, TV, atau bahkan menjalankan motor listrik.

VSD, di sisi lain, seperti paket lengkap kontrol kecepatan motor. Paket ini termasuk mesin pembuat gelombang AC (inverter), tapi juga punya pedal gas (unit kontrol), rem (fitur pengereman), dan dashboard (monitoring dan proteksi motor). Tujuannya jelas: mengontrol kecepatan motor secara efektif dan efisien.

Tabel Perbandingan Singkat:

Fitur	Inverter	VSD (Variable Speed Drive)
Fungsi Utama	Konversi Daya DC ke AC	Kontrol Kecepatan Motor AC
Aplikasi	Luas (Panel Surya, UPS, Motor, dll.)	Khusus Kontrol Motor AC
Komponen Utama	Inverter Circuit	Inverter, Rectifier, DC Bus, Control Unit, dll.
Tujuan	Konversi Daya	Kontrol Kecepatan, Hemat Energi, Proteksi Motor
Istilah Lain	Power Inverter, Solar Inverter, UPS Inverter	Frequency Inverter, AC Drive, Adjustable Speed Drive

Apakah VSD dan Inverter Bisa Dianggap Sama?¶

Dalam konteks kontrol motor listrik, istilah VSD dan Inverter seringkali digunakan secara bergantian, dan ini tidak sepenuhnya salah. Karena memang, komponen inti dari VSD adalah inverter yang berfungsi mengubah frekuensi untuk mengatur kecepatan motor.

Namun, penting untuk diingat bahwa secara teknis, VSD adalah sistem yang lebih kompleks dan spesifik daripada sekadar inverter. Ketika orang berbicara tentang “inverter” untuk kontrol motor, yang mereka maksud biasanya adalah drive inverter atau frequency inverter, yang merupakan bagian dari VSD.

Kesimpulan:

• Semua VSD pasti punya inverter.
• Tidak semua inverter adalah VSD.
• Dalam konteks kontrol motor, istilah “inverter” sering digunakan sebagai singkatan untuk “VSD” atau “drive inverter”.

Kapan Menggunakan VSD dan Kapan Cukup Inverter Saja?¶

Pertanyaan bagus! Karena kita sudah tahu bahwa VSD mengandung inverter, lalu kapan kita perlu VSD dan kapan cukup inverter saja?

Gunakan VSD (Variable Speed Drive) jika:

• Kamu ingin mengontrol kecepatan motor secara presisi dan variabel. Misalnya, dalam aplikasi pompa, kipas, konveyor, mesin produksi, lift, dll.
• Kamu ingin menghemat energi dengan menyesuaikan kecepatan motor dengan beban.
• Kamu ingin memperpanjang umur pakai motor dan peralatan dengan soft start dan mengurangi tekanan mekanis.
• Kamu membutuhkan fitur proteksi motor seperti proteksi overload, overvoltage, undervoltage, dll.
• Kamu membutuhkan integrasi sistem kontrol yang lebih canggih (misalnya, koneksi ke PLC, komunikasi fieldbus, dll.).

Kapan “Inverter Saja” Cukup? (Sebenarnya bukan “inverter saja”, tapi lebih tepatnya drive inverter atau frequency inverter yang merupakan bagian dari VSD):

• Jika kamu hanya fokus pada kontrol kecepatan motor dan tidak terlalu membutuhkan fitur-fitur tambahan VSD yang kompleks.
• Untuk aplikasi yang lebih sederhana di mana kontrol kecepatan dasar sudah mencukupi.
• Dalam beberapa kasus, “inverter” (drive inverter) bisa dibeli terpisah dan diintegrasikan dengan komponen lain untuk membentuk sistem kontrol kecepatan motor yang lebih sederhana (walaupun ini jarang dilakukan karena VSD sudah tersedia dalam paket yang lebih praktis dan terintegrasi).

Penting untuk diingat: Ketika kita berbicara tentang “inverter” dalam konteks kontrol motor, biasanya kita sebenarnya merujuk pada VSD atau drive inverter yang merupakan bagian dari VSD. Istilah “inverter saja” menjadi kurang tepat jika kita berbicara tentang kontrol kecepatan motor, karena yang kita butuhkan sebenarnya adalah sistem yang lebih lengkap seperti VSD.

Tips Memilih VSD atau Inverter (untuk Kontrol Motor)¶

Jika kamu sedang mempertimbangkan untuk menggunakan VSD atau inverter untuk kontrol motor, berikut beberapa tips yang bisa kamu pertimbangkan:

1. Tentukan Kebutuhan Aplikasi: Pahami dengan jelas aplikasi spesifik motor yang akan dikontrol. Apakah kamu hanya butuh kontrol kecepatan dasar, atau kontrol yang lebih presisi dan fitur proteksi?
2. Pertimbangkan Daya Motor: Pilih VSD atau inverter yang sesuai dengan daya motor yang akan dikontrol. Pastikan kapasitas VSD atau inverter mencukupi atau sedikit lebih besar dari daya motor untuk memberikan headroom.
3. Fitur yang Dibutuhkan: Identifikasi fitur-fitur yang kamu butuhkan, seperti jenis kontrol (scalar atau vector), fitur proteksi motor, opsi komunikasi, antarmuka pengguna, dll.
4. Lingkungan Operasi: Pertimbangkan kondisi lingkungan operasi, seperti suhu, kelembaban, debu, dan getaran. Pilih VSD atau inverter yang dirancang untuk lingkungan tersebut.
5. Merek dan Kualitas: Pilih merek VSD atau inverter yang terpercaya dan memiliki reputasi baik. Kualitas produk akan mempengaruhi kinerja, keandalan, dan umur pakai sistem kontrol motor.
6. Harga dan Biaya Total Kepemilikan: Bandingkan harga dan biaya total kepemilikan (termasuk biaya instalasi, pemeliharaan, dan energi) dari berbagai pilihan VSD atau inverter. Jangan hanya terpaku pada harga awal yang murah, tapi pertimbangkan juga manfaat jangka panjangnya.
7. Dukungan Teknis: Pastikan vendor atau distributor VSD atau inverter memberikan dukungan teknis yang baik, termasuk layanan purna jual, pelatihan, dan ketersediaan suku cadang.

Dengan memahami perbedaan VSD dan inverter serta mempertimbangkan tips di atas, kamu bisa memilih solusi kontrol motor yang paling tepat dan efisien untuk kebutuhanmu.

Semoga artikel ini bermanfaat dan membantu kamu memahami perbedaan antara VSD dan Inverter. Jika ada pertanyaan atau pengalaman terkait VSD dan Inverter, jangan ragu untuk berbagi di kolom komentar di bawah ini!
