HVAC vs. AHU: Apa Bedanya? Panduan Lengkap Biar Gak Bingung!

Table of Contents

Mengenal HVAC: Sistem Tata Udara Terpusat¶

HVAC adalah singkatan dari Heating, Ventilation, and Air Conditioning. Dalam bahasa Indonesia, HVAC dikenal sebagai sistem tata udara. Sistem ini adalah teknologi yang dirancang untuk mengatur suhu, kelembapan, dan kualitas udara dalam ruangan atau kendaraan. Tujuan utama HVAC adalah untuk menciptakan lingkungan yang nyaman dan sehat bagi penghuninya, baik di musim panas maupun musim dingin.

Sistem HVAC mencakup berbagai komponen yang bekerja bersama untuk mencapai tujuan tersebut. Komponen-komponen utama dalam sistem HVAC antara lain adalah:

• Pemanas (Heating): Berfungsi untuk meningkatkan suhu udara saat cuaca dingin. Contohnya adalah tungku pemanas, pompa panas, atau pemanas listrik.
• Ventilasi (Ventilation): Bertugas untuk mengganti udara dalam ruangan dengan udara segar dari luar. Ventilasi penting untuk menghilangkan polutan, kelembapan berlebih, dan bau tidak sedap, serta memastikan suplai oksigen yang cukup.
• Pendingin Udara (Air Conditioning): Bertujuan untuk menurunkan suhu udara dan menghilangkan kelembapan saat cuaca panas. Contohnya adalah AC sentral, AC split, atau chiller.

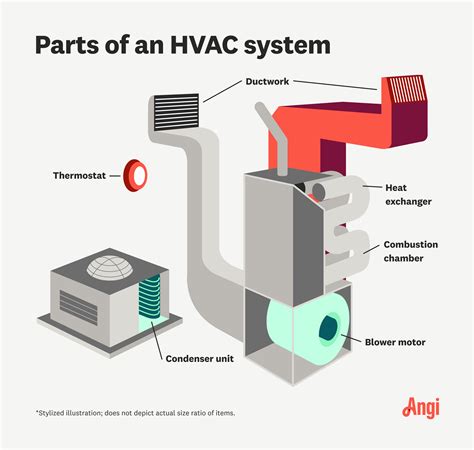

Image just for illustration

Sistem HVAC bukan hanya sekadar mendinginkan atau memanaskan ruangan. Lebih dari itu, HVAC adalah sistem terintegrasi yang dirancang untuk mengontrol iklim dalam ruangan secara menyeluruh. Ini mencakup penyaringan udara untuk menghilangkan debu, serbuk sari, dan partikel lain, serta mengatur kelembapan agar tidak terlalu kering atau terlalu lembap. Dengan demikian, HVAC berkontribusi besar pada kenyamanan dan kesehatan di dalam bangunan.

Memahami AHU: Jantung dari Sistem HVAC¶

AHU, atau Air Handling Unit, adalah salah satu komponen penting dalam sistem HVAC. Bisa dibilang, AHU adalah jantung dari sistem tata udara sentral. AHU merupakan perangkat yang digunakan untuk mengkondisikan dan mensirkulasikan udara dalam sebuah sistem ventilasi dan pendingin ruangan. AHU tidak bekerja sendiri, melainkan merupakan bagian integral dari sistem HVAC yang lebih besar.

Fungsi utama AHU adalah untuk mengolah udara sebelum didistribusikan ke ruangan. Proses pengolahan udara di dalam AHU meliputi beberapa tahapan, yaitu:

• Penyaringan Udara (Air Filtration): Udara ditarik ke dalam AHU dan melewati filter untuk menghilangkan debu, partikel, dan polutan lainnya. Filter ini bisa berupa filter sederhana hingga filter HEPA (High-Efficiency Particulate Air) yang sangat efektif dalam menyaring partikel kecil.
• Pemanasan atau Pendinginan Udara (Air Heating or Cooling): Udara yang telah disaring kemudian dipanaskan atau didinginkan sesuai dengan kebutuhan. Proses ini dilakukan menggunakan koil pemanas (heating coil) atau koil pendingin (cooling coil).
• Pengaturan Kelembapan (Humidification or Dehumidification): Beberapa AHU dilengkapi dengan sistem untuk menambah atau mengurangi kelembapan udara, tergantung pada kondisi lingkungan dan kebutuhan ruangan.
• Sirkulasi Udara (Air Circulation): Setelah udara diolah, blower atau kipas di dalam AHU akan mendorong udara tersebut melalui saluran udara (ducting) ke berbagai ruangan dalam bangunan. Udara yang sama juga akan ditarik kembali ke AHU untuk diproses ulang, membentuk siklus sirkulasi udara.

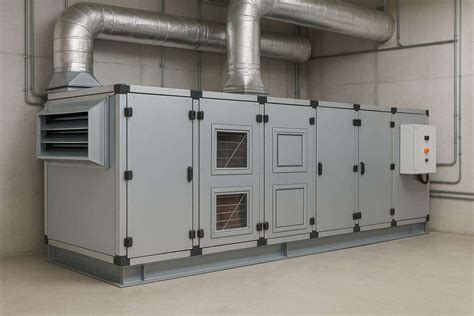

Image just for illustration

AHU sendiri terdiri dari beberapa komponen utama, di antaranya:

• Filter Udara (Air Filter): Untuk menyaring partikel dan polutan dari udara.
• Koil Pendingin (Cooling Coil): Untuk mendinginkan udara.
• Koil Pemanas (Heating Coil): Untuk memanaskan udara.
• Blower/Kipas (Fan/Blower): Untuk mensirkulasikan udara.
• Perangkat Peredam Suara (Sound Attenuator): Untuk mengurangi kebisingan yang dihasilkan oleh AHU.
• Damper: Untuk mengatur aliran udara.
• Casing: Kotak atau rangka yang menampung semua komponen AHU.

Perbedaan Utama antara HVAC dan AHU¶

Perbedaan mendasar antara HVAC dan AHU terletak pada cakupan dan fungsi masing-masing. HVAC adalah sistem keseluruhan yang mencakup semua aspek tata udara, mulai dari pemanasan, pendinginan, hingga ventilasi. Sementara itu, AHU adalah komponen spesifik dalam sistem HVAC yang bertanggung jawab untuk mengolah dan mensirkulasikan udara. Untuk lebih jelasnya, mari kita lihat tabel perbandingan berikut:

Fitur	HVAC (Heating, Ventilation, and Air Conditioning)	AHU (Air Handling Unit)
Jenis	Sistem Tata Udara Lengkap	Komponen dari Sistem HVAC
Fungsi Utama	Mengontrol iklim dalam ruangan secara keseluruhan	Mengolah dan mensirkulasikan udara
Cakupan	Luas, mencakup seluruh sistem tata udara bangunan	Terbatas pada unit pengolahan udara
Komponen	Pemanas, Pendingin, Ventilasi, AHU, Ducting, dll.	Filter, Koil, Blower, Damper, Casing, dll.
Skala	Sistem skala besar untuk bangunan	Unit individual dalam sistem HVAC

Dari tabel di atas, terlihat jelas bahwa AHU adalah bagian dari HVAC. HVAC adalah konsep yang lebih luas, sedangkan AHU adalah perangkat keras yang menjalankan sebagian fungsi penting dalam sistem HVAC.

Ruang Lingkup dan Skala¶

HVAC memiliki ruang lingkup yang lebih luas karena mencakup seluruh sistem tata udara dalam sebuah bangunan atau ruang. HVAC mempertimbangkan bagaimana panas dan udara bergerak di seluruh bangunan, serta bagaimana sistem pemanas, pendingin, dan ventilasi bekerja bersama untuk mencapai kondisi yang diinginkan. Sistem HVAC bisa sangat kompleks, terutama untuk bangunan besar seperti gedung perkantoran, rumah sakit, atau pusat perbelanjaan.

AHU, di sisi lain, memiliki ruang lingkup yang lebih sempit. AHU fokus pada pengolahan udara di satu titik dalam sistem. Biasanya, sebuah bangunan besar akan memiliki beberapa AHU yang ditempatkan di lokasi strategis untuk melayani zona atau area yang berbeda. Setiap AHU bertanggung jawab untuk mengkondisikan udara di zona tertentu, kemudian mendistribusikannya melalui saluran udara. AHU adalah unit yang lebih lokal dalam sistem HVAC yang lebih besar.

Fungsi dan Tujuan¶

Fungsi utama HVAC adalah untuk menciptakan dan mempertahankan kondisi lingkungan dalam ruangan yang nyaman, sehat, dan produktif. Ini mencakup pengendalian suhu, kelembapan, kualitas udara, dan pergerakan udara. Tujuan HVAC adalah untuk memastikan bahwa penghuni bangunan merasa nyaman, tidak kepanasan atau kedinginan, dan menghirup udara yang bersih dan segar. Sistem HVAC yang baik juga dapat membantu menghemat energi dan mengurangi biaya operasional bangunan.

AHU memiliki fungsi yang lebih spesifik dalam mencapai tujuan HVAC. Tujuan utama AHU adalah untuk menyiapkan udara yang akan didistribusikan ke ruangan. AHU memastikan bahwa udara yang masuk ke ruangan telah disaring dari debu dan polutan, memiliki suhu dan kelembapan yang tepat, dan bergerak dengan kecepatan yang sesuai. Tanpa AHU, sistem HVAC tidak akan dapat berfungsi secara efektif dalam menyediakan udara berkualitas dan nyaman ke seluruh bangunan.

Komponen Utama¶

Sistem HVAC terdiri dari berbagai macam komponen yang bekerja bersama. Beberapa komponen utama HVAC selain AHU adalah:

• Chiller: Mesin pendingin air yang digunakan dalam sistem AC sentral skala besar.
• Boiler: Ketel uap untuk menghasilkan air panas untuk pemanas ruangan.
• Cooling Tower: Menara pendingin untuk membuang panas dari sistem pendingin air.
• Ducting (Saluran Udara): Sistem saluran untuk mendistribusikan udara dari AHU ke ruangan dan mengembalikan udara kembali ke AHU.
• Termostat: Perangkat untuk mengatur suhu ruangan dan mengontrol sistem HVAC.
• Pompa: Untuk memompa air dingin atau air panas dalam sistem HVAC.
• Katup (Valve) dan Damper: Untuk mengontrol aliran fluida dan udara dalam sistem.

AHU sendiri, seperti yang sudah dijelaskan sebelumnya, memiliki komponen-komponen internal seperti:

• Filter Udara
• Koil Pendingin
• Koil Pemanas
• Blower/Kipas
• Damper
• Casing

Penting untuk diingat bahwa AHU adalah salah satu komponen dari sistem HVAC yang lebih besar. Komponen-komponen HVAC lainnya bekerja bersama dengan AHU untuk menciptakan sistem tata udara yang komprehensif.

Aplikasi dan Penggunaan¶

Sistem HVAC digunakan di berbagai jenis bangunan dan ruang, di mana pengendalian suhu, kelembapan, dan kualitas udara diperlukan. Beberapa contoh aplikasi HVAC adalah:

• Bangunan Komersial: Gedung perkantoran, pusat perbelanjaan, hotel, restoran, bioskop.
• Bangunan Industri: Pabrik, gudang, fasilitas manufaktur, laboratorium.
• Bangunan Institusi: Rumah sakit, sekolah, universitas, perpustakaan, museum.
• Bangunan Residensial: Rumah tinggal, apartemen, kondominium (biasanya sistem HVAC skala kecil atau split AC).
• Transportasi: Mobil, kereta api, pesawat terbang, kapal.

AHU digunakan dalam sistem HVAC sentral untuk bangunan-bangunan besar. AHU sangat umum ditemukan di:

• Gedung Perkantoran Bertingkat Tinggi: Untuk menyediakan tata udara ke setiap lantai atau zona kantor.
• Pusat Perbelanjaan Besar (Mall): Untuk memastikan kenyamanan pengunjung di seluruh area mall.
• Rumah Sakit: Untuk menjaga kualitas udara yang steril dan suhu yang nyaman di ruang perawatan dan operasi.
• Hotel dan Resor: Untuk memberikan kenyamanan bagi tamu di kamar dan area publik.
• Pabrik dan Fasilitas Manufaktur: Terutama di industri yang membutuhkan lingkungan terkontrol seperti farmasi, elektronik, dan makanan.

Dalam bangunan yang lebih kecil seperti rumah tinggal, sistem HVAC mungkin lebih sederhana dan tidak selalu menggunakan AHU. Sebagai contoh, rumah tinggal mungkin menggunakan AC split atau sistem pemanas ruangan individual, bukan sistem HVAC sentral dengan AHU.

Kapan Menggunakan HVAC dan AHU?¶

Pertanyaan “kapan menggunakan HVAC dan AHU?” sebenarnya kurang tepat, karena AHU selalu digunakan sebagai bagian dari sistem HVAC, terutama untuk sistem sentral yang lebih besar. Anda tidak memilih antara HVAC atau AHU, melainkan memilih jenis sistem HVAC yang sesuai dengan kebutuhan bangunan Anda.

Jika Anda membutuhkan sistem tata udara untuk seluruh bangunan besar atau kompleks, maka Anda akan menggunakan sistem HVAC sentral, dan AHU akan menjadi komponen penting dalam sistem tersebut. Sistem HVAC sentral dengan AHU cocok untuk bangunan komersial, industri, dan institusi yang membutuhkan pengendalian iklim yang terpusat dan efisien.

Untuk bangunan yang lebih kecil atau ruangan individual, Anda mungkin bisa menggunakan sistem HVAC yang lebih sederhana tanpa AHU, seperti sistem AC split, sistem pemanas ruangan individual, atau sistem ventilasi alami. Namun, jika Anda menginginkan kualitas udara yang lebih baik, kontrol suhu yang lebih presisi, dan efisiensi energi yang lebih tinggi, bahkan untuk bangunan yang lebih kecil, sistem HVAC dengan AHU tetap bisa menjadi pilihan yang baik.

Singkatnya, HVAC adalah kebutuhan umum untuk kenyamanan dan kesehatan dalam ruangan, sedangkan AHU adalah solusi khusus dalam sistem HVAC, terutama untuk aplikasi skala besar yang membutuhkan pengolahan dan distribusi udara yang terpusat.

Kesimpulan: Memahami Hubungan HVAC dan AHU¶

Memahami perbedaan antara HVAC dan AHU sangat penting untuk merancang, mengoperasikan, dan memelihara sistem tata udara yang efektif. HVAC adalah sistem tata udara secara keseluruhan, yang mencakup pemanasan, ventilasi, dan pendinginan. AHU adalah komponen kunci dalam sistem HVAC, yang bertanggung jawab untuk mengolah dan mensirkulasikan udara.

AHU tidak dapat berdiri sendiri. AHU selalu menjadi bagian dari sistem HVAC yang lebih besar. Ketika Anda berbicara tentang sistem tata udara sentral untuk bangunan besar, Anda pasti akan menemukan AHU sebagai komponen utamanya. AHU adalah jantung yang memompa udara berkualitas ke seluruh ruangan, memastikan kenyamanan dan kesehatan penghuni bangunan.

Dengan memahami perbedaan dan hubungan antara HVAC dan AHU, Anda akan lebih mudah dalam berkomunikasi dengan profesional HVAC, memilih sistem yang tepat untuk kebutuhan Anda, dan memahami bagaimana sistem tata udara di bangunan Anda bekerja. Ingatlah bahwa HVAC adalah konsep luas, dan AHU adalah implementasi praktisnya dalam sistem sentral.

Mari Berdiskusi!¶

Apakah Anda memiliki pengalaman atau pertanyaan lain seputar HVAC dan AHU? Bagikan pengalaman Anda atau ajukan pertanyaan di kolom komentar di bawah ini! Kami sangat senang untuk berdiskusi lebih lanjut dan membantu Anda memahami lebih dalam tentang sistem tata udara ini.
