BPSK vs QPSK: Kupas Tuntas Perbedaan & Keunggulan Masing-Masing

Table of Contents

Dalam dunia komunikasi digital, kita sering mendengar istilah-istilah seperti BPSK dan QPSK. Mungkin kamu penasaran, apa sih sebenarnya perbedaan antara keduanya? Tenang, di artikel ini kita akan bahas tuntas perbedaan BPSK dan QPSK dengan bahasa yang mudah dipahami. Yuk, simak!

Apa itu BPSK?¶

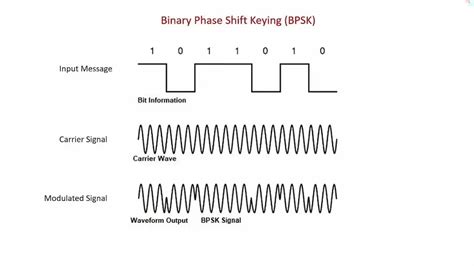

BPSK atau Binary Phase Shift Keying adalah salah satu teknik modulasi digital yang paling sederhana. Bayangkan kamu punya saklar lampu yang cuma bisa on atau off. Nah, BPSK ini mirip seperti itu. Dia cuma punya dua “keadaan” atau fase untuk mengirimkan informasi.

Secara teknis, BPSK memodulasi sinyal dengan mengubah fase gelombang pembawa menjadi dua kemungkinan fase yang berbeda, biasanya 0 derajat dan 180 derajat. Setiap perubahan fase ini mewakili satu bit data. Jadi, satu simbol BPSK hanya membawa satu bit informasi.

Image just for illustration

Sederhananya, kalau kita mau kirim angka 1, fasenya tidak berubah (misalnya tetap 0 derajat). Kalau kita mau kirim angka 0, fasenya berubah 180 derajat. Karena kesederhanaannya ini, BPSK jadi salah satu metode modulasi yang paling robust atau tahan terhadap gangguan noise.

Apa itu QPSK?¶

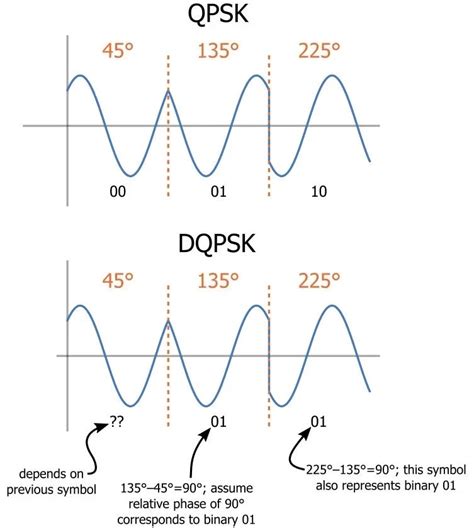

Kalau BPSK punya dua fase, QPSK atau Quadrature Phase Shift Keying punya empat fase. Ini artinya, QPSK bisa mengirimkan lebih banyak informasi dalam satu simbol dibandingkan BPSK. Dengan empat fase, QPSK bisa merepresentasikan dua bit data per simbol.

Fase yang digunakan dalam QPSK biasanya adalah 0 derajat, 90 derajat, 180 derajat, dan 270 derajat. Kombinasi fase-fase ini memungkinkan kita untuk mengirimkan empat kemungkinan simbol yang berbeda, yang masing-masing mewakili dua bit data.

Image just for illustration

Misalnya, fase 0 derajat bisa mewakili bit “00”, 90 derajat mewakili “01”, 180 derajat mewakili “10”, dan 270 derajat mewakili “11”. Dengan begini, QPSK jadi lebih efisien dalam penggunaan spektrum frekuensi dibandingkan BPSK, karena bisa mengirimkan data dua kali lipat dengan bandwidth yang sama.

Perbedaan Utama Antara BPSK dan QPSK¶

Nah, sekarang kita masuk ke inti pembahasan, yaitu perbedaan utama antara BPSK dan QPSK. Perbedaan ini sebenarnya cukup mendasar dan bisa kita lihat dari beberapa aspek:

Jumlah Fase¶

Ini adalah perbedaan paling mendasar. BPSK hanya menggunakan dua fase, sedangkan QPSK menggunakan empat fase. Perbedaan jumlah fase ini punya implikasi besar pada karakteristik dan penggunaan kedua teknik modulasi ini.

Jumlah Bit per Simbol¶

Karena perbedaan jumlah fase, jumlah bit yang bisa dikirimkan per simbol juga berbeda. BPSK mengirimkan 1 bit per simbol, sementara QPSK mengirimkan 2 bit per simbol. Ini berarti, dengan kecepatan simbol yang sama, QPSK bisa mengirimkan data dua kali lebih cepat dari BPSK.

Efisiensi Spektral¶

Efisiensi spektral adalah ukuran seberapa efisien suatu teknik modulasi dalam menggunakan spektrum frekuensi yang tersedia. Karena QPSK bisa mengirimkan 2 bit per simbol, QPSK lebih efisien secara spektral dibandingkan BPSK. Dalam kata lain, QPSK bisa “memeras” lebih banyak data ke dalam bandwidth yang sama.

Bayangkan kamu punya jalan tol. BPSK seperti jalan tol satu jalur, sementara QPSK seperti jalan tol dua jalur. Dengan bandwidth yang sama (lebar jalan tol sama), jalan tol dua jalur (QPSK) bisa menampung lebih banyak mobil (data) dalam waktu yang sama.

Kompleksitas Implementasi¶

Secara umum, QPSK lebih kompleks untuk diimplementasikan dibandingkan BPSK. Ini karena QPSK membutuhkan rangkaian yang lebih rumit untuk menghasilkan dan mendeteksi empat fase yang berbeda. Namun, dengan perkembangan teknologi elektronik, perbedaan kompleksitas ini sekarang tidak terlalu signifikan.

Ketahanan terhadap Noise¶

BPSK lebih tahan terhadap noise dibandingkan QPSK. Karena hanya memiliki dua fase yang terpisah jauh (180 derajat), BPSK lebih kecil kemungkinannya untuk salah mendeteksi fase akibat gangguan noise. Sementara QPSK, dengan empat fase yang lebih rapat, lebih rentan terhadap kesalahan deteksi jika noise cukup kuat.

Analogi sederhananya, bayangkan kamu punya dua target panahan. Target pertama (BPSK) punya dua zona besar, hitam dan putih. Target kedua (QPSK) punya empat zona yang lebih kecil. Lebih mudah mengenai zona yang benar di target pertama (BPSK) meskipun ada sedikit gangguan (angin/noise), dibandingkan target kedua (QPSK) yang zonanya lebih kecil dan lebih rapat.

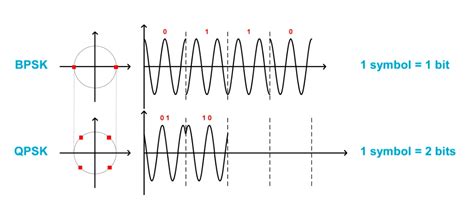

Tabel Perbandingan BPSK dan QPSK¶

Biar lebih jelas, berikut tabel yang merangkum perbedaan utama antara BPSK dan QPSK:

Fitur	BPSK	QPSK
Jumlah Fase	2	4
Bit per Simbol	1	2
Efisiensi Spektral	Rendah	Tinggi
Kompleksitas	Lebih Sederhana	Lebih Kompleks
Ketahanan Noise	Lebih Tinggi	Lebih Rendah
Throughput Data	Lebih Rendah	Lebih Tinggi
Jarak Antar Fase	180 derajat	90 derajat

Image just for illustration

Kapan Menggunakan BPSK dan Kapan Menggunakan QPSK?¶

Pemilihan antara BPSK dan QPSK sangat tergantung pada kebutuhan dan kondisi sistem komunikasi. Berikut beberapa panduan umum kapan sebaiknya menggunakan BPSK dan kapan menggunakan QPSK:

Penggunaan BPSK¶

BPSK biasanya dipilih dalam situasi di mana ketahanan terhadap noise menjadi prioritas utama, dan efisiensi spektral bukan masalah besar. Beberapa contoh penggunaan BPSK:

• Komunikasi satelit jarak jauh: Dalam komunikasi satelit, terutama untuk misi ke luar angkasa, sinyal seringkali sangat lemah dan rentan terhadap noise. BPSK dipilih karena ketahanannya yang tinggi terhadap noise untuk memastikan data sampai dengan benar, meskipun kecepatan data mungkin tidak terlalu tinggi.
• Sistem komunikasi dengan daya rendah: Dalam aplikasi yang membutuhkan konsumsi daya yang sangat rendah, seperti sensor nirkabel atau perangkat IoT (Internet of Things) yang bekerja dengan baterai, BPSK yang lebih sederhana bisa menjadi pilihan yang lebih baik karena kompleksitas rangkaian yang lebih rendah berarti konsumsi daya juga lebih rendah.
• Kondisi kanal komunikasi yang buruk: Jika kanal komunikasi sangat noisy atau mengalami fading (pelemahan sinyal), BPSK bisa menjadi pilihan yang lebih handal untuk menjaga koneksi tetap stabil.

Penggunaan QPSK¶

QPSK lebih cocok digunakan ketika efisiensi spektral menjadi prioritas utama, dan kondisi kanal komunikasi cukup baik sehingga noise tidak menjadi masalah yang terlalu besar. Beberapa contoh penggunaan QPSK:

• Broadcasting digital terestrial: Dalam siaran TV digital atau radio digital, bandwidth frekuensi adalah sumber daya yang sangat berharga. QPSK memungkinkan stasiun TV atau radio untuk mengirimkan lebih banyak saluran atau kualitas gambar/suara yang lebih tinggi dalam bandwidth yang sama dibandingkan BPSK.
• Jaringan WiFi: Standar WiFi seperti 802.11g dan 802.11n menggunakan QPSK (dan modulasi yang lebih tinggi seperti 16-QAM dan 64-QAM) untuk mencapai kecepatan data yang tinggi yang dibutuhkan untuk aplikasi internet modern seperti streaming video dan browsing web.
• Komunikasi seluler: Jaringan seluler modern seperti 4G LTE dan 5G juga menggunakan QPSK (dan modulasi tingkat tinggi lainnya) untuk memaksimalkan kapasitas jaringan dan memberikan kecepatan data yang tinggi kepada pengguna.
• Aplikasi yang membutuhkan throughput data tinggi: Jika aplikasi membutuhkan kecepatan transfer data yang tinggi, seperti video conferencing, online gaming, atau transfer file besar, QPSK (atau modulasi yang lebih tinggi) adalah pilihan yang lebih baik dibandingkan BPSK.

Kelebihan dan Kekurangan BPSK¶

Setiap teknik modulasi pasti punya kelebihan dan kekurangan masing-masing. Berikut rangkuman kelebihan dan kekurangan BPSK:

Kelebihan BPSK¶

• Sederhana: Implementasi BPSK relatif sederhana, baik dari segi rangkaian modulator maupun demodulator.
• Robust terhadap noise: BPSK sangat tahan terhadap noise dan gangguan kanal komunikasi.
• Mudah didemodulasi: Proses demodulasi BPSK juga relatif sederhana.
• Konsumsi daya rendah: Karena kesederhanaannya, BPSK cenderung memiliki konsumsi daya yang lebih rendah dibandingkan modulasi yang lebih kompleks.

Kekurangan BPSK¶

• Efisiensi spektral rendah: BPSK hanya mengirimkan 1 bit per simbol, sehingga efisiensi spektralnya rendah.
• Kecepatan data terbatas: Karena efisiensi spektral rendah, kecepatan data yang bisa dicapai dengan BPSK juga terbatas.
• Tidak cocok untuk aplikasi bandwidth-limited: Dalam situasi di mana bandwidth sangat terbatas, BPSK mungkin bukan pilihan yang ideal.

Kelebihan dan Kekurangan QPSK¶

Berikut rangkuman kelebihan dan kekurangan QPSK:

Kelebihan QPSK¶

• Efisiensi spektral tinggi: QPSK mengirimkan 2 bit per simbol, sehingga efisiensi spektralnya dua kali lipat dibandingkan BPSK.
• Kecepatan data lebih tinggi: Dengan efisiensi spektral yang lebih tinggi, QPSK bisa mencapai kecepatan data yang lebih tinggi dibandingkan BPSK pada bandwidth yang sama.
• Cocok untuk aplikasi bandwidth-limited: QPSK lebih efisien dalam menggunakan bandwidth yang tersedia, sehingga cocok untuk aplikasi di mana bandwidth adalah sumber daya yang terbatas.

Kekurangan QPSK¶

• Lebih kompleks: Implementasi QPSK lebih kompleks dibandingkan BPSK, baik dari segi rangkaian maupun algoritma demodulasi.
• Kurang robust terhadap noise: QPSK lebih rentan terhadap noise dibandingkan BPSK.
• Konsumsi daya lebih tinggi: Karena kompleksitasnya, QPSK cenderung memiliki konsumsi daya yang lebih tinggi dibandingkan BPSK.

Fakta Menarik tentang BPSK dan QPSK¶

• BPSK adalah bentuk modulasi PSK yang paling dasar. Semua teknik PSK yang lebih kompleks, termasuk QPSK, dibangun berdasarkan prinsip dasar BPSK.
• QPSK sering digunakan sebagai batu loncatan menuju modulasi tingkat tinggi. Dalam sistem komunikasi modern, QPSK sering digunakan sebagai titik awal sebelum beralih ke modulasi yang lebih canggih seperti 16-QAM, 64-QAM, atau bahkan 256-QAM untuk mencapai kecepatan data yang lebih tinggi lagi.
• Konstelasi sinyal BPSK hanya memiliki dua titik, sedangkan QPSK memiliki empat titik. Konstelasi sinyal adalah representasi grafis dari semua kemungkinan simbol yang dapat dikirimkan oleh suatu teknik modulasi. Konstelasi BPSK berbentuk garis lurus dengan dua titik di ujungnya, sementara konstelasi QPSK berbentuk persegi dengan empat titik di sudut-sudutnya.
• Perkembangan QPSK membuka jalan untuk komunikasi data yang lebih cepat dan efisien. QPSK adalah langkah penting dalam evolusi teknik modulasi digital, memungkinkan pengiriman data yang lebih banyak dalam bandwidth yang sama, dan membuka jalan untuk aplikasi komunikasi modern seperti internet cepat dan siaran digital.

Kesimpulan¶

BPSK dan QPSK adalah dua teknik modulasi digital yang penting dalam dunia komunikasi. BPSK, dengan kesederhanaan dan ketahanannya terhadap noise, cocok untuk aplikasi di mana kehandalan adalah prioritas utama. Sementara QPSK, dengan efisiensi spektralnya yang lebih tinggi, lebih cocok untuk aplikasi yang membutuhkan kecepatan data tinggi dan penggunaan bandwidth yang efisien.

Pemilihan antara BPSK dan QPSK selalu merupakan trade-off antara kompleksitas, efisiensi spektral, dan ketahanan terhadap noise. Memahami perbedaan mendasar antara keduanya akan membantu kita memilih teknik modulasi yang paling tepat untuk kebutuhan komunikasi kita.

Yuk, Diskusi!¶

Gimana? Sudah lebih paham kan perbedaan BPSK dan QPSK? Kalau masih ada pertanyaan atau pengalaman menarik seputar BPSK dan QPSK, jangan ragu untuk tulis di kolom komentar ya! Kita diskusi bareng!
