FXO vs FXS: Biar Gak Bingung! Panduan Lengkap Perbedaannya + Fungsinya

Table of Contents

Pernahkah kamu mendengar istilah FXO dan FXS saat membahas sistem telepon atau VoIP? Mungkin terdengar teknis banget, tapi sebenarnya konsepnya cukup sederhana kok. Memahami perbedaan keduanya penting, terutama kalau kamu sedang membangun atau mengelola sistem komunikasi, baik di rumah maupun di kantor. Yuk, kita bahas tuntas perbedaan FXO dan FXS biar nggak bingung lagi!

Apa itu FXO dan FXS?¶

Secara garis besar, FXO dan FXS adalah jenis port atau interface yang digunakan dalam sistem telepon analog (POTS - Plain Old Telephone Service). Keduanya berperan penting dalam menghubungkan perangkat telepon dengan jaringan telepon publik atau PBX (Private Branch Exchange). Supaya lebih mudah dipahami, bayangkan FXO dan FXS sebagai dua sisi mata uang yang saling melengkapi dalam dunia komunikasi suara.

FXS (Foreign Exchange Station)¶

FXS adalah singkatan dari Foreign Exchange Station. Port FXS ini bertindak sebagai penyedia layanan. Artinya, port FXS memberikan tegangan, nada dering, dan sinyal dial ke perangkat yang terhubung dengannya, seperti telepon analog, mesin fax, atau sistem telepon konvensional. Mudahnya, port FXS ini seperti soket telepon di dinding rumahmu. Dia memberikan “tenaga” agar telepon bisa berfungsi.

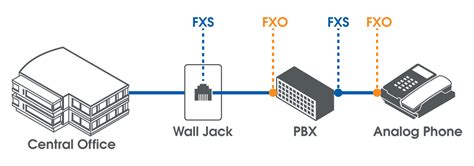

Image just for illustration

Bayangkan sebuah PBX atau VoIP gateway. Perangkat ini memiliki port FXS yang berfungsi untuk menghubungkan ke telepon analog. Port FXS pada PBX inilah yang akan memberikan nada dering ketika ada panggilan masuk ke nomor ekstensi tersebut, dan juga memberikan nada sambung ketika kamu mengangkat gagang telepon untuk melakukan panggilan keluar.

Fungsi Utama FXS:

• Menyediakan tegangan: Memberikan daya listrik yang dibutuhkan telepon analog untuk beroperasi.
• Menghasilkan nada dering: Memberikan sinyal nada dering ke telepon saat ada panggilan masuk.
• Memberikan nada sambung (dial tone): Menghasilkan nada sambung ketika telepon diangkat, menandakan siap untuk melakukan panggilan.
• Mendeteksi on-hook dan off-hook: Mengetahui status telepon apakah sedang digunakan (off-hook) atau tidak (on-hook).

FXO (Foreign Exchange Office)¶

FXO adalah singkatan dari Foreign Exchange Office. Kebalikan dari FXS, port FXO ini bertindak sebagai penerima layanan. Port FXO terdapat pada perangkat seperti telepon analog atau mesin fax. Port ini menerima layanan seperti nada dering, nada sambung, dan sinyal dari port FXS yang terhubung dengannya. Jadi, port FXO ini seperti telepon itu sendiri. Dia “meminta” layanan dari port FXS.

Image just for illustration

Contohnya, telepon analog memiliki port FXO. Ketika telepon dihubungkan ke port FXS pada dinding (atau PBX), port FXO pada telepon akan menerima nada sambung dari port FXS. Saat ada panggilan masuk, port FXO akan menerima sinyal nada dering dari port FXS, sehingga telepon berdering.

Fungsi Utama FXO:

• Menerima tegangan: Mendapatkan daya listrik dari port FXS.
• Menerima nada dering: Mendeteksi sinyal nada dering dari port FXS untuk membunyikan telepon.
• Mendeteksi nada sambung: Menerima nada sambung dari port FXS sebagai indikasi jalur komunikasi siap digunakan.
• Melakukan loop closure (penutupan loop): Saat telepon diangkat (off-hook), port FXO menutup loop sirkuit, memberi tahu port FXS bahwa panggilan akan dilakukan.

Perbedaan Kunci FXO dan FXS dalam Tabel¶

Agar lebih jelas, mari kita rangkum perbedaan utama antara FXO dan FXS dalam bentuk tabel:

Fitur	FXS (Foreign Exchange Station)	FXO (Foreign Exchange Office)
Peran	Penyedia Layanan	Penerima Layanan
Fungsi	Memberikan tegangan, nada dering, nada sambung	Menerima tegangan, nada dering, nada sambung
Lokasi Port	PBX, VoIP Gateway, Line Telepon Analog (dari Telco)	Telepon Analog, Mesin Fax, Kartu FXO pada PC
Analogi	Soket Telepon di Dinding	Telepon
Arah Sinyal	Keluar (dari FXS ke FXO)	Masuk (dari FXS ke FXO)

Tabel di atas memberikan gambaran singkat perbedaan mendasar antara FXO dan FXS. Ingatlah analogi sederhana: FXS itu seperti soket dinding, FXO itu seperti telepon. Soket dinding memberikan layanan, telepon menerima layanan.

Memahami Lebih Dalam: Cara Kerja FXO dan FXS¶

Untuk benar-benar memahami perbedaan FXO dan FXS, kita perlu melihat bagaimana keduanya bekerja bersama dalam sebuah sistem telepon.

Skenario Panggilan Keluar¶

1. Telepon Diangkat (Off-Hook): Ketika kamu mengangkat gagang telepon analog (yang memiliki port FXO), port FXO akan mendeteksi perubahan status (dari on-hook menjadi off-hook).
2. Loop Closure: Port FXO kemudian melakukan loop closure, yaitu menutup sirkuit listrik. Sinyal ini dikirimkan ke port FXS (misalnya pada PBX atau line telepon dari Telco).
3. Nada Sambung dari FXS: Port FXS mendeteksi loop closure dan merespons dengan memberikan nada sambung (dial tone) ke port FXO pada telepon.
4. Nomor Tujuan Ditekan: Kamu mendengar nada sambung dan mulai menekan nomor telepon tujuan. Telepon mengirimkan sinyal DTMF (Dual-Tone Multi-Frequency) yang merepresentasikan angka-angka yang kamu tekan ke port FXS.
5. Panggilan Diteruskan: Port FXS menerima sinyal DTMF dan meneruskan panggilan ke jaringan telepon yang lebih luas (PSTN atau jaringan VoIP) untuk mencari tujuan panggilan.

Skenario Panggilan Masuk¶

1. Panggilan Masuk ke FXS: Ada panggilan masuk dari luar jaringan ke nomor telepon yang terhubung ke port FXS (misalnya pada PBX).
2. Sinyal Dering dari FXS: Port FXS menerima sinyal panggilan masuk dan menghasilkan sinyal nada dering. Sinyal nada dering ini dikirimkan ke port FXO pada telepon yang terhubung.
3. Telepon Berdering: Port FXO menerima sinyal nada dering dan membunyikan bel telepon.
4. Telepon Diangkat (Off-Hook): Kamu mengangkat gagang telepon. Port FXO mendeteksi status off-hook dan melakukan loop closure.
5. Koneksi Terbentuk: Port FXS mendeteksi loop closure dan menghentikan nada dering. Jalur komunikasi suara terbentuk antara penelepon dan penerima panggilan melalui port FXS dan FXO.

Mengapa Memahami FXO dan FXS Penting?¶

Memahami perbedaan FXO dan FXS sangat penting dalam beberapa situasi, terutama ketika kamu berhubungan dengan sistem telepon analog atau VoIP:

• Instalasi dan Konfigurasi Sistem Telepon: Saat memasang PBX, VoIP gateway, atau sistem telepon lainnya, kamu perlu tahu port mana yang FXS dan mana yang FXO agar koneksi perangkat telepon analog bisa berfungsi dengan benar. Salah pasang bisa menyebabkan telepon tidak bisa menerima atau melakukan panggilan.
• Troubleshooting Masalah Telepon: Jika telepon analogmu tidak berfungsi, memahami FXO dan FXS bisa membantu dalam proses troubleshooting. Misalnya, jika tidak ada nada sambung, kemungkinan masalahnya ada pada port FXS atau kabel penghubung.
• Integrasi Sistem Analog dan Digital: Dalam sistem VoIP, seringkali ada kebutuhan untuk mengintegrasikan perangkat telepon analog yang sudah ada. Memahami FXO dan FXS penting untuk memilih perangkat VoIP gateway yang tepat dengan jumlah port FXS dan FXO yang sesuai.
• Pemilihan Perangkat yang Tepat: Saat membeli perangkat seperti VoIP gateway atau kartu VoIP untuk komputer, kamu perlu memastikan perangkat tersebut memiliki jenis port (FXS atau FXO) yang kamu butuhkan sesuai dengan kebutuhan koneksi perangkat teleponmu.

Contoh Penggunaan FXO dan FXS dalam Kehidupan Sehari-hari¶

Berikut beberapa contoh konkret penggunaan FXO dan FXS dalam berbagai situasi:

• Rumah Tangga: Soket telepon di dinding rumahmu adalah port FXS yang disediakan oleh penyedia layanan telepon (Telco). Telepon analog yang kamu gunakan di rumah memiliki port FXO yang terhubung ke soket dinding tersebut.
• Kantor Kecil: Sebuah kantor kecil menggunakan PBX analog. PBX ini memiliki port FXS untuk menghubungkan ke telepon meja analog di setiap ruangan. Line telepon dari Telco masuk ke PBX melalui port FXO (pada beberapa PBX, port untuk line dari Telco bisa juga FXS, tergantung konfigurasi dan jenis line yang digunakan).
• Sistem VoIP di Perusahaan: Perusahaan menggunakan sistem VoIP. Untuk tetap bisa menggunakan telepon analog yang sudah ada, mereka menggunakan VoIP gateway. VoIP gateway ini memiliki port FXS untuk menghubungkan ke telepon analog, dan port FXO untuk terhubung ke line telepon analog dari Telco (jika masih diperlukan koneksi ke PSTN).
• Kartu FXO/FXS pada Komputer: Beberapa orang menggunakan kartu FXO atau FXS yang dipasang di komputer untuk membuat sistem telepon berbasis komputer (misalnya untuk aplikasi call center sederhana). Kartu FXS memungkinkan komputer terhubung ke telepon analog, sedangkan kartu FXO memungkinkan komputer terhubung ke line telepon analog.

Tips Praktis Seputar FXO dan FXS¶

• Perhatikan Label Port: Biasanya, perangkat yang memiliki port FXS atau FXO akan memiliki label yang jelas di dekat port tersebut. Cari label “FXS” atau “FXO” untuk memastikan kamu menghubungkan kabel ke port yang benar.
• Warna Kabel: Kabel telepon analog standar biasanya menggunakan konektor RJ11. Warna kabel biasanya tidak spesifik untuk FXO atau FXS, jadi perhatikan label port pada perangkat.
• Uji Koneksi: Setelah menghubungkan perangkat FXO dan FXS, selalu lakukan pengujian untuk memastikan koneksi berfungsi dengan baik. Coba lakukan panggilan keluar dan minta seseorang menelepon ke nomor telepon tersebut untuk menguji panggilan masuk.
• Dokumentasi Perangkat: Baca manual atau dokumentasi perangkat yang kamu gunakan. Dokumentasi biasanya memberikan informasi detail tentang jenis port yang tersedia, cara konfigurasi, dan troubleshooting jika terjadi masalah.

Fakta Menarik tentang FXO dan FXS¶

• Meskipun teknologi telepon digital dan VoIP semakin berkembang, FXO dan FXS masih banyak digunakan, terutama untuk integrasi sistem analog yang sudah ada dan di area-area yang infrastruktur digitalnya belum merata.
• Istilah “Foreign Exchange” dalam FXO dan FXS berasal dari zaman dulu ketika jaringan telepon masih sangat terpusat di kantor pusat telepon (“Exchange”).
• Pada awalnya, FXO lebih sering disebut sebagai “loop start” dan FXS sebagai “ground start”. Istilah FXO dan FXS kemudian menjadi lebih umum digunakan.
• Selain FXO dan FXS, ada juga jenis port lain seperti E&M (E and M signaling) yang digunakan dalam sistem telepon yang lebih kompleks, tetapi FXO dan FXS adalah yang paling umum ditemui dalam konteks telepon analog dan VoIP rumahan atau kantor kecil.

Kesimpulan¶

Memahami perbedaan FXO dan FXS memang awalnya mungkin terasa sedikit membingungkan. Tapi dengan memahami konsep dasar bahwa FXS itu penyedia layanan dan FXO itu penerima layanan, kamu akan lebih mudah mengaplikasikannya dalam berbagai situasi terkait sistem telepon. Ingat analogi sederhana: FXS = Soket Dinding, FXO = Telepon. Dengan pengetahuan ini, kamu bisa lebih percaya diri dalam membangun, mengelola, dan troubleshooting sistem komunikasi suara, baik untuk keperluan pribadi maupun profesional.

Semoga artikel ini bermanfaat dan menambah wawasanmu tentang dunia telekomunikasi. Jika ada pertanyaan atau pengalaman menarik seputar FXO dan FXS yang ingin kamu bagikan, jangan ragu untuk menuliskannya di kolom komentar di bawah ini!
