BJT vs FET: Mengenal Perbedaan Transistor Lebih Dalam (Panduan Lengkap)

Updated: • 0 • min read
Table of Contents

Dalam dunia elektronika, transistor adalah komponen aktif yang krusial banget. Ibaratnya, transistor ini kayak saklar sekaligus penguat sinyal listrik. Nah, ada dua jenis transistor yang paling populer dan sering dipakai, yaitu Bipolar Junction Transistor (BJT) dan Field Effect Transistor (FET). Mungkin kamu pernah denger istilah ini, tapi bingung apa sih bedanya? Tenang, di artikel ini kita bakal kupas tuntas perbedaan BJT dan FET biar kamu nggak salah pilih lagi buat rangkaian elektronikmu.

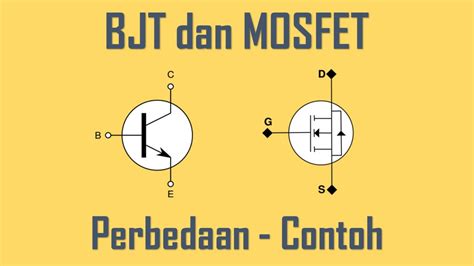

Perbedaan BJT dan FET
Image just for illustration

Mengenal Lebih Dekat BJT dan FET

Sebelum masuk ke perbedaan, kita kenalan dulu yuk sama masing-masing transistor ini. Biar lebih afdol, kita bahas dari konsep dasarnya dulu.

Bipolar Junction Transistor (BJT)

BJT atau Bipolar Junction Transistor adalah transistor yang kerjanya bergantung pada dua jenis pembawa muatan, yaitu elektron dan hole (lubang). Makanya disebut “bipolar”. BJT punya tiga kaki utama: Basis (B), Kolektor (C), dan Emitor (E). Cara kerja BJT ini diatur oleh arus kecil yang masuk ke kaki Basis untuk mengontrol arus yang lebih besar dari Kolektor ke Emitor (atau sebaliknya, tergantung jenis BJT-nya). Bayangin aja kayak keran air, Basis itu kayak tuas kecilnya, sementara aliran air dari Kolektor ke Emitor itu arus listrik yang lebih besar.

Field Effect Transistor (FET)

Nah, kalau FET atau Field Effect Transistor ini agak beda konsepnya. FET kerjanya dikontrol oleh medan listrik (field effect). FET cuma pakai satu jenis pembawa muatan aja, bisa elektron aja (untuk FET jenis N-channel) atau hole aja (untuk FET jenis P-channel). Makanya disebut “unipolar”. FET juga punya tiga kaki utama, tapi namanya beda: Gate (G), Drain (D), dan Source (S). Medan listrik yang diterapkan di kaki Gate inilah yang mengatur aliran arus antara Drain dan Source. Mirip kayak pintu air, Gate itu kayak gerbangnya, dan aliran air dari Drain ke Source itu arus listriknya.

Perbedaan Mendasar BJT dan FET

Oke, setelah kenalan singkat, sekarang kita masuk ke inti pembahasan: perbedaan antara BJT dan FET. Biar gampang, kita bandingin dari berbagai aspek ya.

1. Prinsip Kerja

Ini perbedaan paling mendasar. Seperti yang udah disebutin tadi:

  • BJT: Dikendalikan oleh arus pada kaki Basis. Arus kecil di Basis mengontrol arus besar antara Kolektor dan Emitor. BJT itu termasuk current-controlled device.
  • FET: Dikendalikan oleh tegangan pada kaki Gate. Tegangan di Gate menciptakan medan listrik yang mengatur aliran arus antara Drain dan Source. FET itu termasuk voltage-controlled device.

Perbedaan ini punya implikasi penting dalam desain rangkaian. Misalnya, BJT butuh arus Basis untuk aktif, jadi rangkaian pengendali BJT harus bisa nyediain arus. Sementara FET cuma butuh tegangan Gate, jadi rangkaian pengendali FET bisa lebih hemat daya.

2. Input Impedance

Input impedance atau impedansi masukan itu kayak resistansi yang dilihat dari sisi input transistor. Ini penting banget buat nentuin seberapa besar sinyal input yang “terbebani” oleh transistor.

  • BJT: Punya input impedance rendah. Biasanya orde kilo-ohm (kΩ) atau bahkan lebih rendah. Ini karena kaki Basis BJT perlu arus untuk bekerja.
  • FET: Punya input impedance sangat tinggi. Bisa sampai mega-ohm (MΩ) atau bahkan giga-ohm (GΩ). Ini karena kaki Gate FET terisolasi dari channel (jalur arus Drain-Source) oleh lapisan dielektrik (pada MOSFET, salah satu jenis FET).

Input impedance yang tinggi pada FET ini menguntungkan banget kalau kita mau bikin rangkaian buffer atau penguat sinyal yang nggak mau membebani sumber sinyal. Sinyal dari sumber jadi nggak “kebocor” ke transistor.

3. Output Impedance

Output impedance atau impedansi keluaran itu resistansi yang dilihat dari sisi output transistor. Ini penting buat nentuin seberapa besar sinyal output yang bisa “disalurkan” ke beban tanpa drop tegangan yang signifikan.

  • BJT: Punya output impedance relatif rendah. Biasanya orde puluhan kilo-ohm (kΩ).
  • FET: Punya output impedance relatif tinggi. Bisa sampai ratusan kilo-ohm (kΩ) atau bahkan lebih.

Output impedance yang rendah pada BJT kadang lebih disukai untuk aplikasi penguat daya, karena bisa ngasih daya lebih besar ke beban dengan efisien. Tapi, output impedance tinggi pada FET juga bisa menguntungkan dalam beberapa aplikasi lain, misalnya untuk sumber arus konstan.

4. Gain (Penguatan)

Gain atau penguatan itu kemampuan transistor untuk memperkuat sinyal. Ada dua jenis gain yang biasanya diperhatikan:

  • Current Gain (Penguatan Arus): Seberapa besar transistor memperkuat arus. Biasanya dilambangkan dengan simbol β (beta) atau hFE untuk BJT.

  • Voltage Gain (Penguatan Tegangan): Seberapa besar transistor memperkuat tegangan. Biasanya dilambangkan dengan simbol Av.

  • BJT: Punya current gain tinggi. Beta BJT biasanya puluhan sampai ratusan. Tapi, voltage gain BJT bisa bervariasi tergantung konfigurasi rangkaian.

  • FET: Punya voltage gain tinggi. FET lebih unggul dalam penguatan tegangan. Tapi, current gain FET relatif rendah, bahkan sering dianggap satu (karena arus Gate sangat kecil).

Jadi, kalau kamu butuh penguatan arus yang besar, BJT bisa jadi pilihan utama. Tapi kalau kamu fokus ke penguatan tegangan, FET lebih jago.

5. Noise

Noise atau derau itu sinyal listrik yang nggak diinginkan yang muncul di output transistor. Noise bisa ganggu kualitas sinyal yang kita mau amplifikasi.

  • BJT: Cenderung lebih noisy daripada FET, terutama pada frekuensi rendah. Noise utama pada BJT adalah shot noise dan flicker noise.
  • FET: Cenderung lebih low-noise daripada BJT, terutama FET jenis MOSFET. Noise utama pada FET adalah thermal noise.

Kalau kamu bikin rangkaian penguat sinyal yang sensitif banget (misalnya buat audio low-noise atau sensor yang lemah), FET lebih disarankan karena noise-nya lebih rendah.

6. Switching Speed

Switching speed atau kecepatan pensaklaran itu seberapa cepat transistor bisa beralih dari kondisi ON ke OFF atau sebaliknya. Ini penting banget buat aplikasi digital dan rangkaian switching frekuensi tinggi.

  • BJT: Punya switching speed moderat. Kecepatan switching BJT dibatasi oleh efek penyimpanan muatan (charge storage effect) di daerah Basis.
  • FET: Punya switching speed lebih tinggi daripada BJT, terutama FET jenis MOSFET. MOSFET bisa switching dengan sangat cepat karena nggak ada efek penyimpanan muatan yang signifikan.

Buat aplikasi switching frekuensi tinggi (misalnya di power supply switching atau rangkaian logika digital cepat), MOSFET lebih unggul karena kecepatan switching-nya yang tinggi.

7. Stabilitas Termal

Stabilitas termal itu kemampuan transistor untuk tetap bekerja dengan baik meskipun suhunya berubah. Suhu transistor bisa naik karena panas yang dihasilkan saat bekerja.

  • BJT: Kurang stabil secara termal. Arus Kolektor BJT sangat sensitif terhadap perubahan suhu. Kalau suhu naik, arus Kolektor bisa naik drastis dan menyebabkan thermal runaway (kerusakan karena panas berlebih). Rangkaian BJT biasanya butuh rangkaian bias yang lebih kompleks untuk menjaga stabilitas termal.
  • FET: Lebih stabil secara termal. Arus Drain FET cenderung kurang sensitif terhadap perubahan suhu, terutama MOSFET jenis enhancement-mode. FET lebih tahan terhadap thermal runaway.

Karena lebih stabil secara termal, FET lebih mudah dipakai dan lebih andal dalam kondisi suhu yang bervariasi.

8. Ukuran dan Integrasi

Dalam dunia chip mikroelektronika modern, ukuran komponen dan kemampuan integrasi jadi sangat penting.

  • BJT: Secara umum, struktur BJT lebih kompleks dan butuh area chip yang lebih besar dibandingkan FET untuk performa yang setara. Integrasi BJT dalam chip juga lebih rumit.
  • FET (terutama MOSFET): Struktur MOSFET lebih sederhana dan bisa dibuat dengan ukuran sangat kecil. MOSFET sangat cocok untuk integrasi skala besar (VLSI dan ULSI) dalam chip mikroprosesor, memori, dan IC digital lainnya.

Makanya, sebagian besar chip digital modern (mikroprosesor, memori, dll.) didominasi oleh teknologi MOSFET, bukan BJT. MOSFET memungkinkan densitas komponen yang sangat tinggi dalam chip, yang berarti performa lebih tinggi dan biaya produksi lebih rendah.

9. Aplikasi Utama

Karena perbedaan karakteristiknya, BJT dan FET punya aplikasi utama yang berbeda:

  • BJT:

    • Penguat daya: Karena current gain tinggi dan output impedance rendah, BJT sering dipakai di penguat audio daya tinggi, penguat RF daya, dan rangkaian driver motor.
    • Rangkaian switching daya: Meskipun switching speed-nya nggak secepat FET, BJT masih sering dipakai di rangkaian switching daya frekuensi rendah sampai menengah, terutama untuk aplikasi yang butuh arus besar.
    • Rangkaian logika TTL dan ECL: Dulu, BJT jadi komponen utama dalam keluarga logika TTL (Transistor-Transistor Logic) dan ECL (Emitter-Coupled Logic). Tapi sekarang sudah banyak digantikan oleh CMOS (berbasis MOSFET).

  • FET:

    • Rangkaian logika digital: MOSFET adalah komponen utama dalam rangkaian logika CMOS yang mendominasi dunia chip digital modern.
    • Penguat low-noise: Karena noise rendah dan input impedance tinggi, FET (terutama JFET dan MOSFET low-noise) banyak dipakai di penguat sinyal sensor, pre-amplifier audio, dan rangkaian RF penerima.
    • Switching frekuensi tinggi: MOSFET sangat ideal untuk aplikasi switching frekuensi tinggi seperti power supply switching, konverter DC-DC, dan rangkaian inverter.
    • Rangkaian analog dengan input impedance tinggi: FET cocok untuk rangkaian buffer, sample-and-hold, dan rangkaian input sensor yang butuh input impedance tinggi.

10. Jenis-jenis BJT dan FET

Masing-masing jenis transistor ini punya varian yang berbeda-beda, dengan karakteristik dan aplikasi yang spesifik:

  • Jenis-jenis BJT:

    • NPN dan PNP: Berdasarkan polaritas tegangan dan arah arus. NPN lebih umum dipakai.
    • BJT daya: Didesain untuk menangani arus dan tegangan tinggi.
    • BJT frekuensi tinggi: Didesain untuk bekerja pada frekuensi tinggi.
    • Darlington BJT: Kombinasi dua BJT untuk mendapatkan current gain sangat tinggi.

  • Jenis-jenis FET:

    • JFET (Junction Field Effect Transistor): FET yang gate-nya berupa junction P-N.
    • MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor): FET yang gate-nya terisolasi dari channel oleh lapisan oksida. MOSFET adalah jenis FET yang paling populer.
      • Enhancement-mode MOSFET: Normalnya OFF, perlu tegangan Gate untuk ON. Lebih banyak dipakai dalam rangkaian digital.
      • Depletion-mode MOSFET: Normalnya ON, perlu tegangan Gate untuk OFF. Lebih sering dipakai dalam rangkaian analog.
      • P-channel dan N-channel MOSFET: Berdasarkan jenis pembawa muatan. N-channel lebih umum karena mobilitas elektron lebih tinggi dari hole.
      • Power MOSFET: Didesain untuk switching daya tinggi.

Tabel Perbandingan Singkat BJT dan FET

Biar lebih ringkas, ini tabel perbandingan singkat antara BJT dan FET:

Fitur BJT FET
Prinsip Kerja Current-controlled Voltage-controlled
Pembawa Muatan Bipolar (elektron dan hole) Unipolar (elektron atau hole)
Input Impedance Rendah Tinggi
Output Impedance Relatif Rendah Relatif Tinggi
Gain Arus Tinggi Rendah (≈1)
Gain Tegangan Bervariasi Tinggi
Noise Lebih Noisy Lebih Low-Noise
Switching Speed Moderat Tinggi
Stabilitas Termal Kurang Stabil Lebih Stabil
Ukuran & Integrasi Lebih Besar, Kurang Mudah Diintegrasi Lebih Kecil, Mudah Diintegrasi
Aplikasi Utama Penguat Daya, Switching Daya Logika Digital, Penguat Low-Noise, Switching Frekuensi Tinggi

Tips Memilih BJT atau FET

Nah, setelah tau perbedaannya, gimana caranya milih antara BJT dan FET buat rangkaianmu? Ini beberapa tipsnya:

  1. Pertimbangkan kebutuhan gain: Kalau butuh penguatan arus besar, pilih BJT. Kalau butuh penguatan tegangan besar atau input impedance tinggi, pilih FET.
  2. Perhatikan frekuensi kerja: Kalau rangkaianmu bekerja pada frekuensi tinggi, FET (terutama MOSFET) lebih unggul karena switching speed-nya lebih cepat.
  3. Pikirkan soal noise: Kalau noise jadi masalah utama (misalnya di penguat sinyal lemah), FET lebih disarankan karena noise-nya lebih rendah.
  4. Lihat kebutuhan daya: Untuk aplikasi daya tinggi, baik BJT maupun FET punya varian daya. Pilih yang sesuai dengan kebutuhan arus dan tegangan rangkaianmu. Power MOSFET sekarang makin populer untuk switching daya karena efisiensi dan kecepatan switching-nya.
  5. Pertimbangkan kompleksitas rangkaian bias: Rangkaian bias BJT biasanya lebih kompleks daripada FET untuk mencapai stabilitas termal. Kalau kamu mau rangkaian yang lebih sederhana, FET bisa jadi pilihan yang lebih mudah.
  6. Sesuaikan dengan aplikasi: Lihat lagi tabel aplikasi utama di atas. Pilih jenis transistor yang memang umum dipakai di aplikasi sejenis rangkaianmu.

Intinya, nggak ada jawaban mutlak mana yang “lebih baik” antara BJT dan FET. Semua tergantung kebutuhan spesifik rangkaianmu. Pahami perbedaan karakteristik keduanya, timbang-timbang kelebihan dan kekurangannya, dan pilih yang paling cocok buat desainmu.

Semoga artikel ini bisa bantu kamu lebih paham perbedaan BJT dan FET ya! Kalau ada pertanyaan atau pengalaman menarik soal BJT dan FET, jangan ragu buat share di kolom komentar di bawah ini! Yuk, diskusi bareng!
